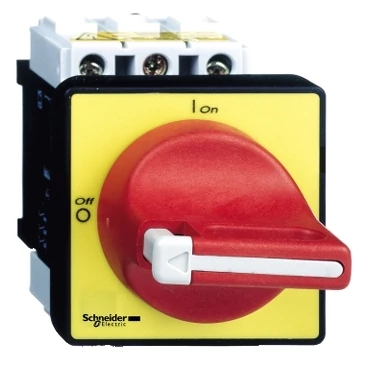

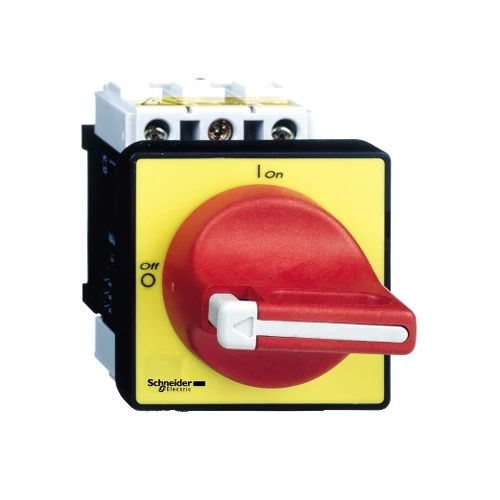

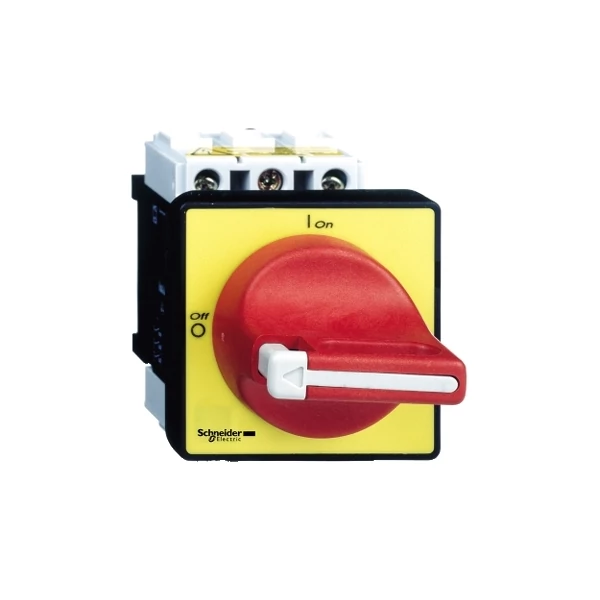

SCHNEIDER VCF2 Komplett főkapcsoló ajtóra és tokozatba szerelhető 40A 3P piros karral
SCHNEIDER VCF2 Komplett főkapcsoló ajtóra és tokozatba szerelhető 40A 3P piros karral
13 647 Ft

SCHNEIDER VCF2 Komplett főkapcsoló ajtóra és tokozatba szerelhető 40A 3P piros karral

Cikkszám:
VCF2
SCHNEIDER VCF2 Komplett főkapcsoló ajtóra és tokozatba szerelhető 40A 3P piros karral
Raktáron :  1 db

SCHNEIDER VCF2 Komplett főkapcsoló ajtóra és tokozatba szerelhető 40A 3P piros karral

Műszaki adatok:

  • Hatótávolság: Thalassa
  • Termék név: TeSys VARIO
  • Eszköz rövid neve: VCFN
  • Terméktípus: Vészleállító nyomógomb

Kiegészítő jellemzők:

  • Eszköz összetétele: Kapcsoló és hálózati aljzat, Fogantyúk
  • Szerelési támogatás: Kezelő (rotációs hajtás): ajtókivágás
  • Kapcsoló: ajtókivágás
  • Szerelési módszer: 4 csavarral esetén kezelő (rotációs hajtás)
  • Teljesítményszint: Nagy teljesítményű
  • A lengyelek száma: 3P
  • Érintkező típusa és összetétele: 3 NEM
  • [Ue] IEC névleges üzemi feszültség: 6 V AC 50/60 Hz
  • IEC névleges üzemi teljesítmény W-ban:
    • 11 kW -6 V (AC-3e)
    • 15 kW -6 V (AC-23B)
    • 11 kW -400...440 V (AC-3e)
    • 15 kW -500 V (AC-3e)
    • 18,5 kW -500 V (AC-23B)
    • 5,5 kW -230...240 V (AC-3e)
    • 7,5 kW -230...240 V (AC-23B)
    • 15 kW -400...440 V (AC-23B)
  • [Ie] Névleges üzemi áram: 29 A AC-23A Ue: 400 V
  • [Ith] Hagyományos szabad levegő hőáram: 40 A
  • [Ithe] Hagyományos zárt hőáram: 32 A
  • Kapacitás (I Rms): 400 A -400 V AC-21B, 400 A -400 V AC-22A, 400 A -400 V AC-23B
  • Törőképesség: 320 A -400 V (AC-21B), 320 A-400 V (AC-22A), 320 A -400 V (AC-23B)
  • Névleges feltételes rövidzárlati áram: 10 kA -400 V - kapcsolt biztosíték 50 A aM, 10 kA -400 V - kapcsolt biztosíték 50 A gG
  • [Icm] Névleges rövidzárlati kapacitás: 1 kA -400 V csúcsáram esetén
  • [Icw] Névleges rövid idejű ellenállási áram: 480 A -400 V végén: 1 év
  • [Uimp] Névleges impulzusálló feszültség: 8 kV
  • Izolálásra való alkalmasság: Igen
  • Hálózat típusa: AC, DC
  • Időszakos szolgálati osztály: 30
  • Vezérlés típusa: Forgatógomb
  • Forgó fogantyús rögzítési stílus: Közvetlenül
  • Fogantyú színe: Vörös
  • Fogantyú első lemez színe: Sárga
  • Forgó fogantyús lakat: 1 ... 3 lakat 4…8 mm
  • Jelzés: 0-1
  • Mechanikai tartósság: 10000 ciklus
  • Elektromos tartósság: 10000 ciklus AC-21, 3000 ciklus DC-11
  • IEC terminál csatlakozás: Betápláló áramkör: csavaros kábel 10 mm² - kábel merevsége: tömör, Betápláló áramkör: csavaros kábel 6 mm² - kábel merevsége: rugalmas - kábelvéggel
  • Meghúzás: Betáplálókör: 2,1 N.m - mellett csavaros áram csatlakozás
  • Alap méret: 60 x 60 mm
  • Magasság: 74 mm
  • Szélesség: 60 mm
  • Termék súlya: 0,25 kg
  • Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
