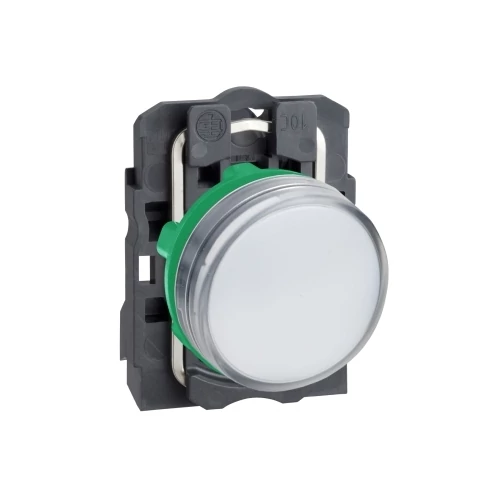

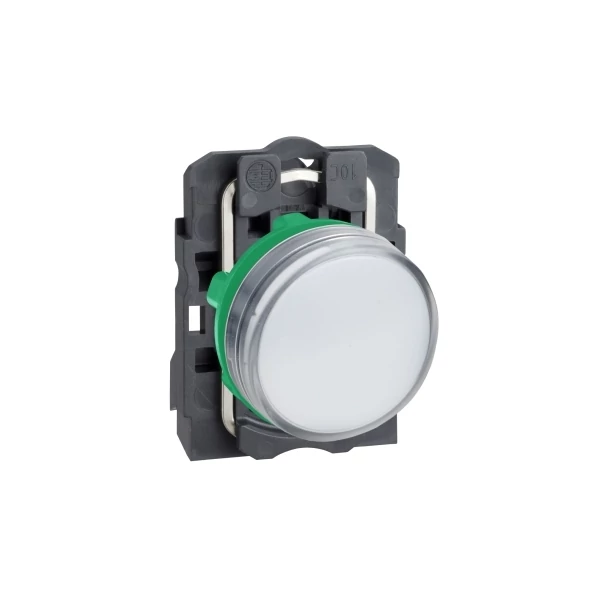

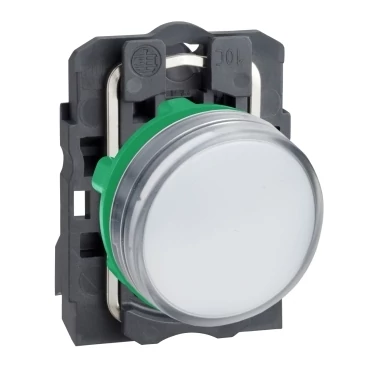

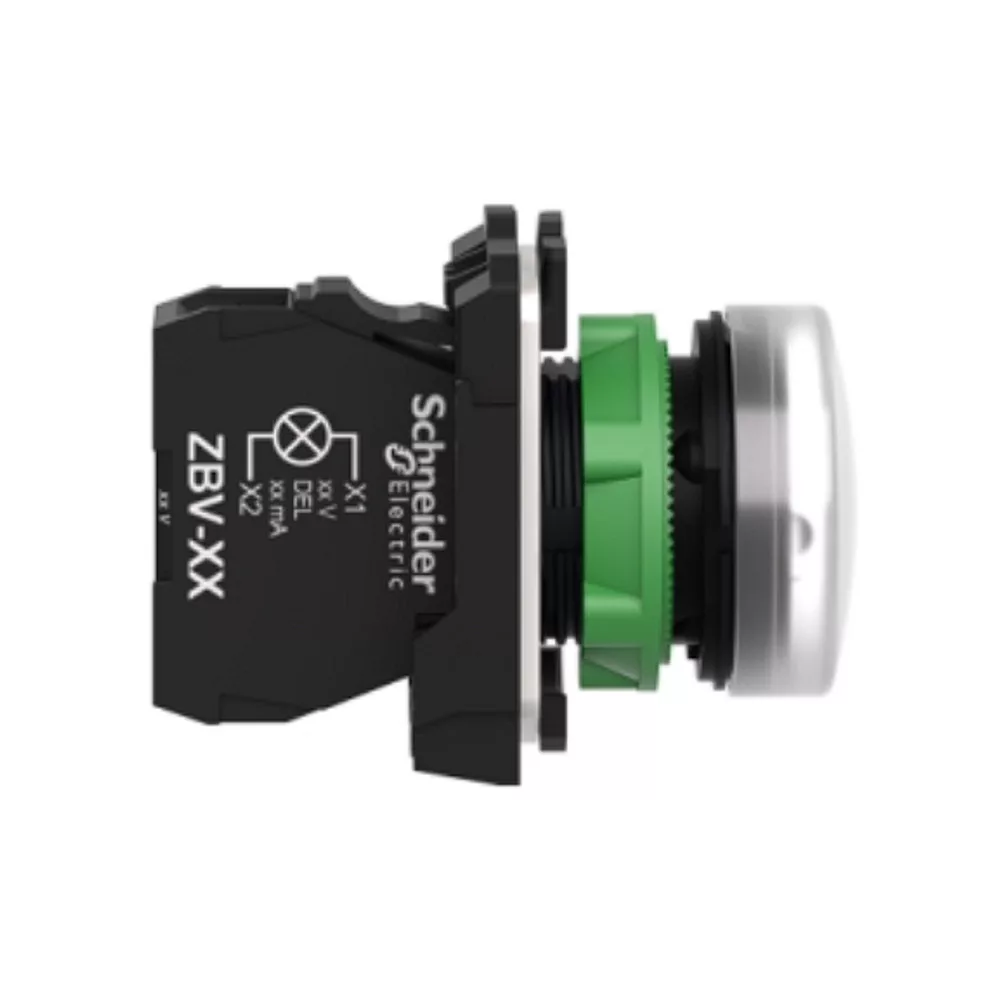

SCHNEIDER XB5-AVG1 jelzőlámpa LED fehér 48-120VAC komplett - XB5AVG1

SCHNEIDER XB5AVG1 jelzőlámpa LED fehér 48-120VAC komplett

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Jelzőfény
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Sötétszürke műanyag
• Rögzítőperem anyaga: Műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22,5 mm
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Lámpabúra / tető / kezelőszerv színe: Fehér
• Kezelő kiegészítő információ: Sima búrákkal
• Fényforrás: Univerzális LED
• Izzó foglalat: Beépített LED
• Fényforrás színe: Fehér
• [Us] névleges betáplálási feszültség: 110...120 V AC -50/60 Hz
• Készülék bemutatása: Komplett termék

Kiegészítő jellemzők:

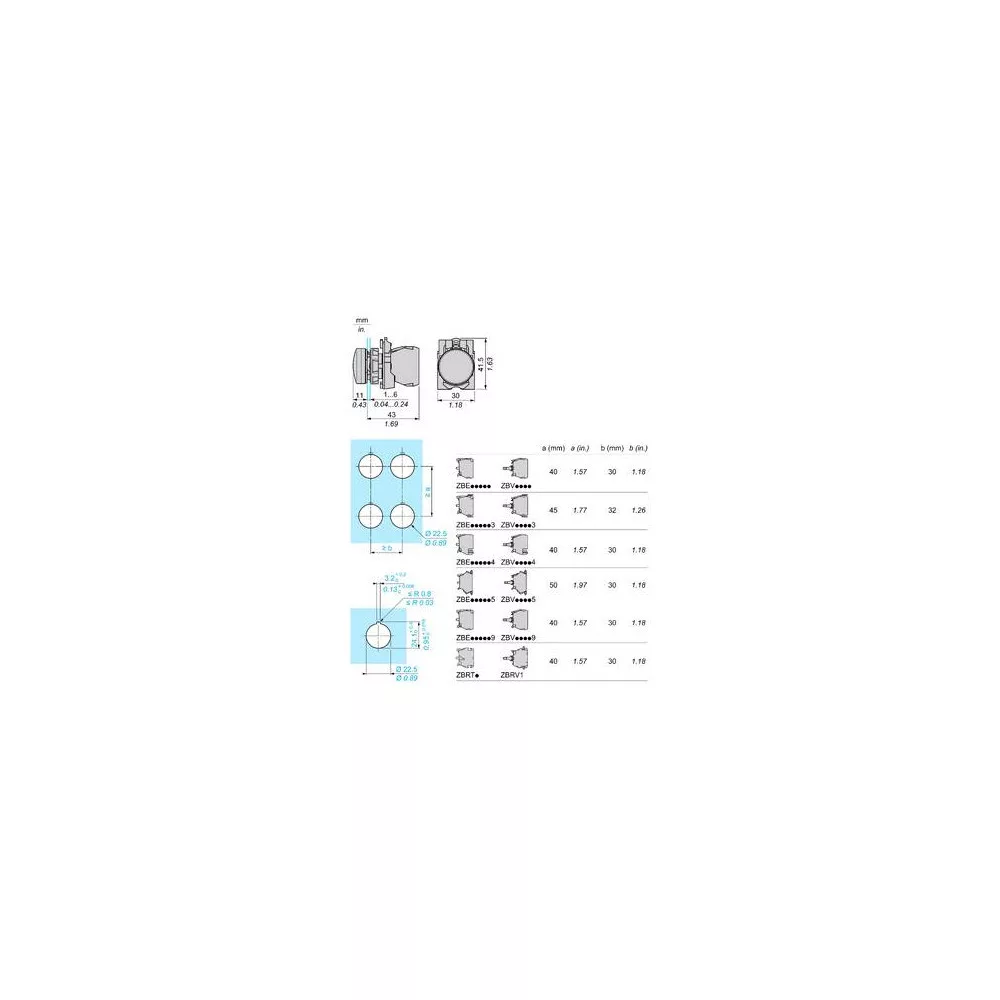

• Magasság: 42 mm
• Szélesség: 30 mm
• Mélység: 54 mm
• Végpontok leírása ISO n°1: (X1-X2)PL
• Nettó súly: 0,038 kg
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• Csatlakozás típusa:
  • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
  • Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1
• [Ui] névleges szigetelési feszültség: 250 V (szennyezési fok 3) megfelel az IEC 60947-1
• [Uimp] névleges lökő-feszültség állóság: 4 kV megfelel az IEC 60947-1 szabványnak
• Jelzés típusa: Folyamatos
• Belső rendelési azonosító: XB5AVCUST04
• Kompatibilitási kód: XB5
• Betáplálási feszültség korlátok: 100…132 V AC
• Áramfelvétel: 14 mA
• Élettartam: 100000 óra 24 V visszatérése esetén
• Átmeneti ellenállás: 1 kV megfelel IEC 61000-4-5 3. szint

Környezet:

• Védőkezelés: TH kérésre
• Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
• Környezeti levegő hőmérséklete a működéshez: -40…70 °C
• Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
• IP védettségi szint:
  • IP669 megfelel az MSZ EN 60529 szabványnak
  • IP671 megfelel az MSZ EN 60529 szabványnak
  • IP69K megfelel az MSZ EN 60529 szabványnak
  • IP69K kettős szigetelés megfelel az ISO 228 szabványnak
• NEMA védettségi szint: NEMA 13, NEMA 4X
• IK védettségi fok: IK05, amely megfelel az IEC 50102 szabványnak
• Szabványok:
  • JIS C 4520
  • CSA C22.2 14. sz
  • UL 508-CM
  • IEC 60947-1
  • IEC 60947-5-5
  • IEC 60947-5-1/1991
  • JIS C8201-2-2
• Terméktanúsítványok: CSA-Ex, UL listán
• Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 12…500 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság:
  • 5 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • 35 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
• Ellenállás gyors tranziensekkel szemben: 2 kV megfelel IEC61000-4-4 1-es szint
• Elektromágneses mezőkkel szembeni ellenállás: 10 V/m megfelel IEC 61000-4-3 3. szint
• Elektromágneses kompatibilitás:
  • Elektroszatikus kisütés védelem teszt - tesztszint: 6 kV (kikapcsoláskor) IEC 61000-4-2 3. szint
  • Elektroszatikus kisütés védelem teszt - teszt szint: 8 kV légrés, 4 kV érintkező (szabad levegőben (szigetelt részeken)) conforming to IEC 61000-4-2 3. szint
  • Elektromágneses kibocsátás B osztályú IEC 55011-nek megfelelő
• Ellenállás elektrosztatikus kisüléssel szemben:
  • 6 kV kikapcsoláskor megfelel IEC 61000-4-2 3. szint
  • 8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-4-2 3. szint
• Elektromágneses kibocsátás: B osztály megfelel az IEC 55011 szabványnak
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
