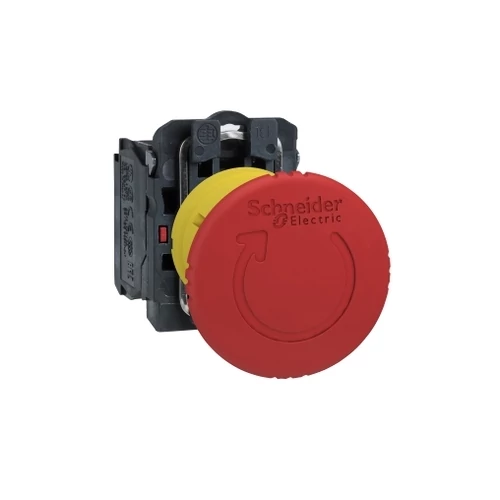

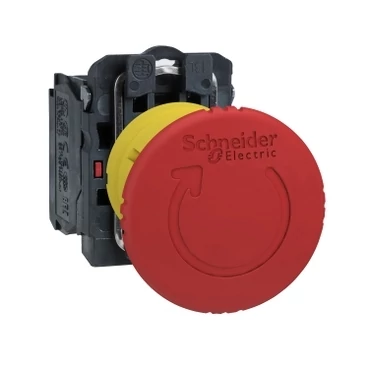

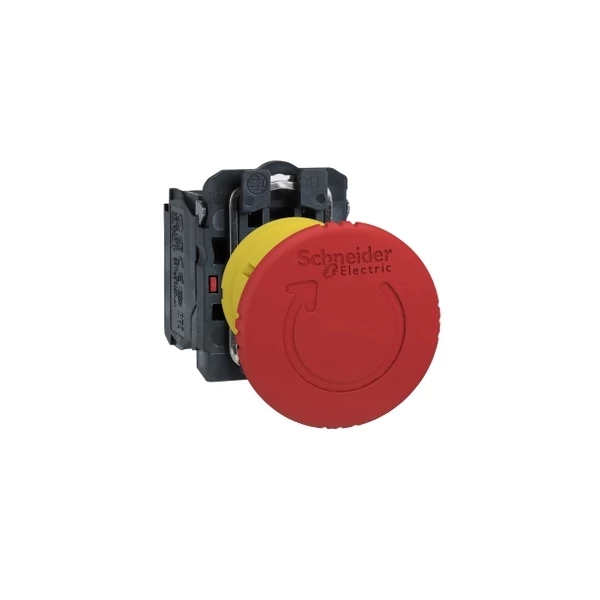

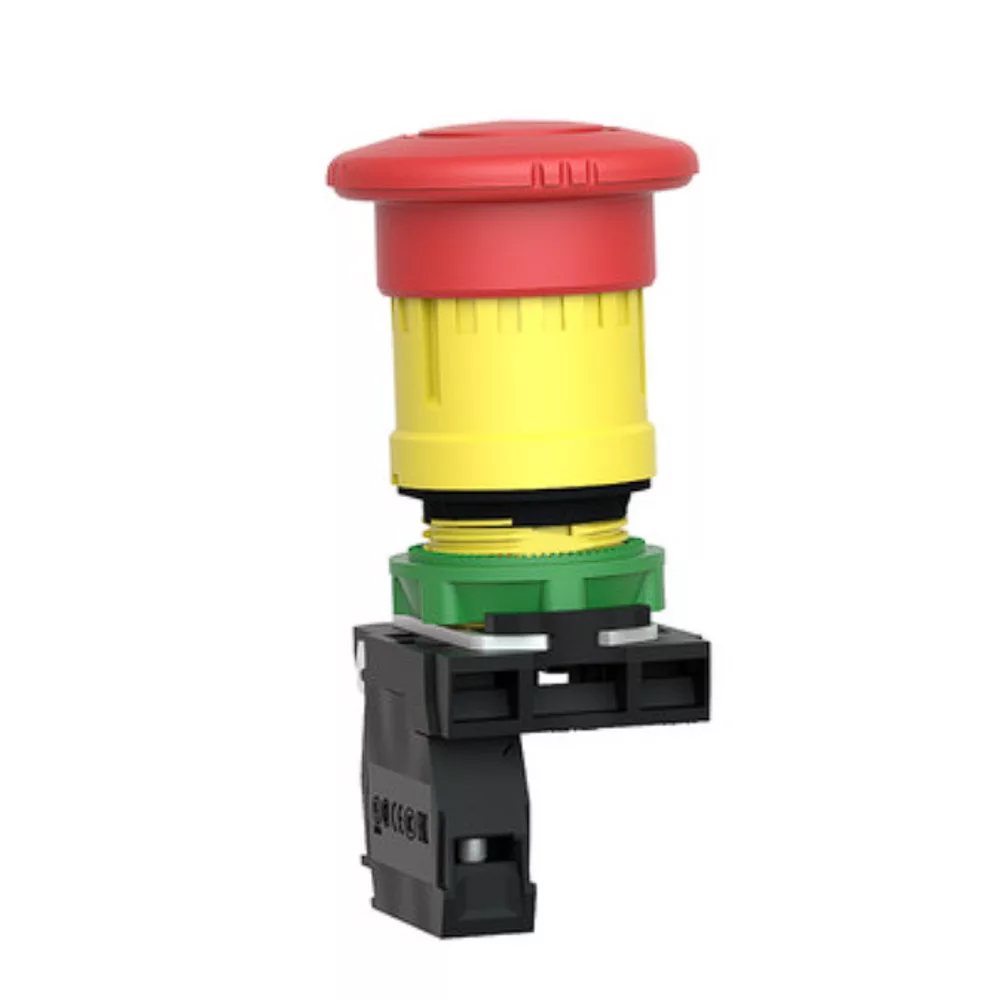

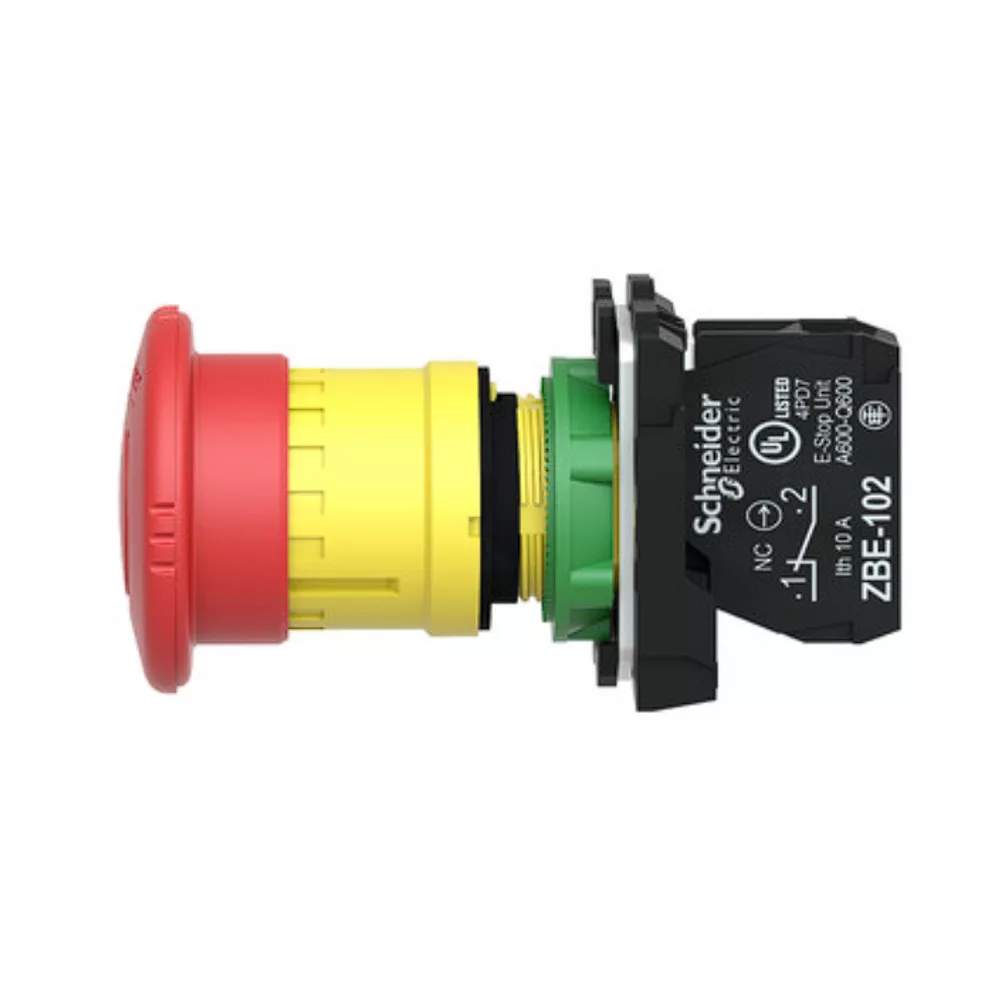

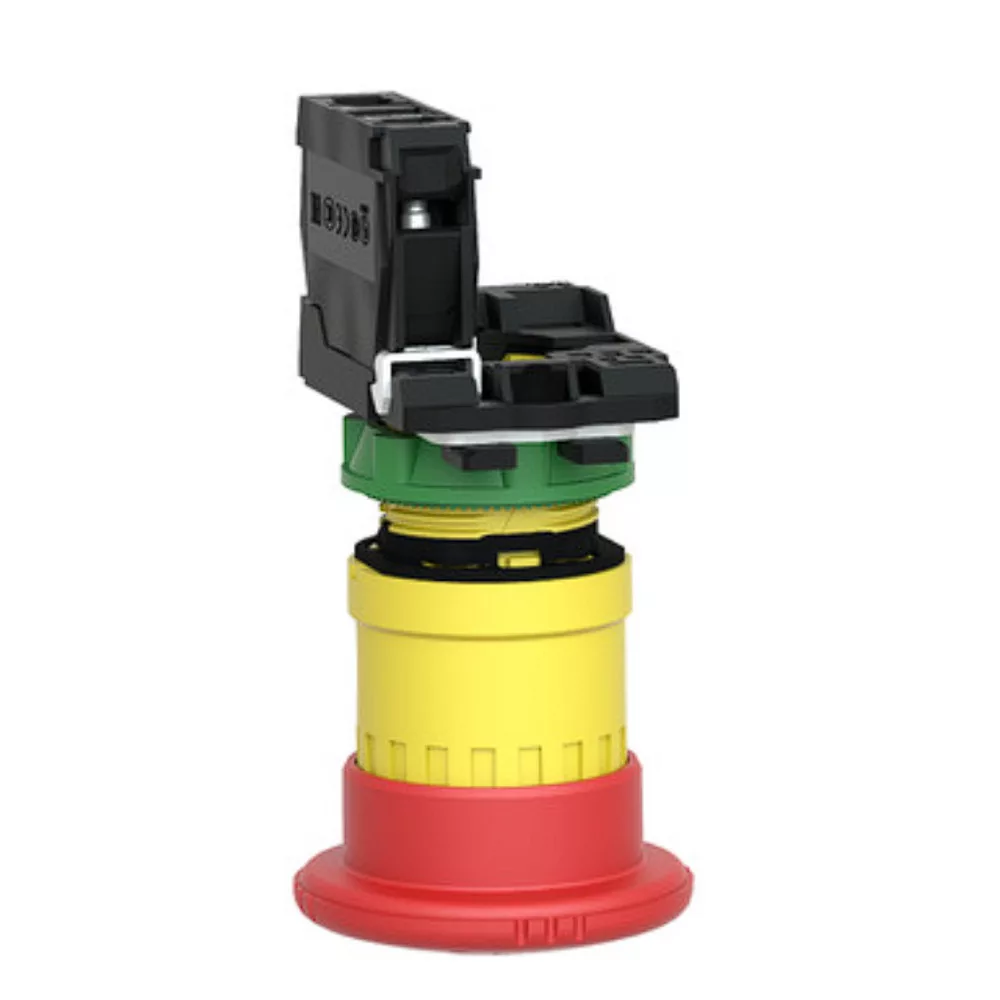

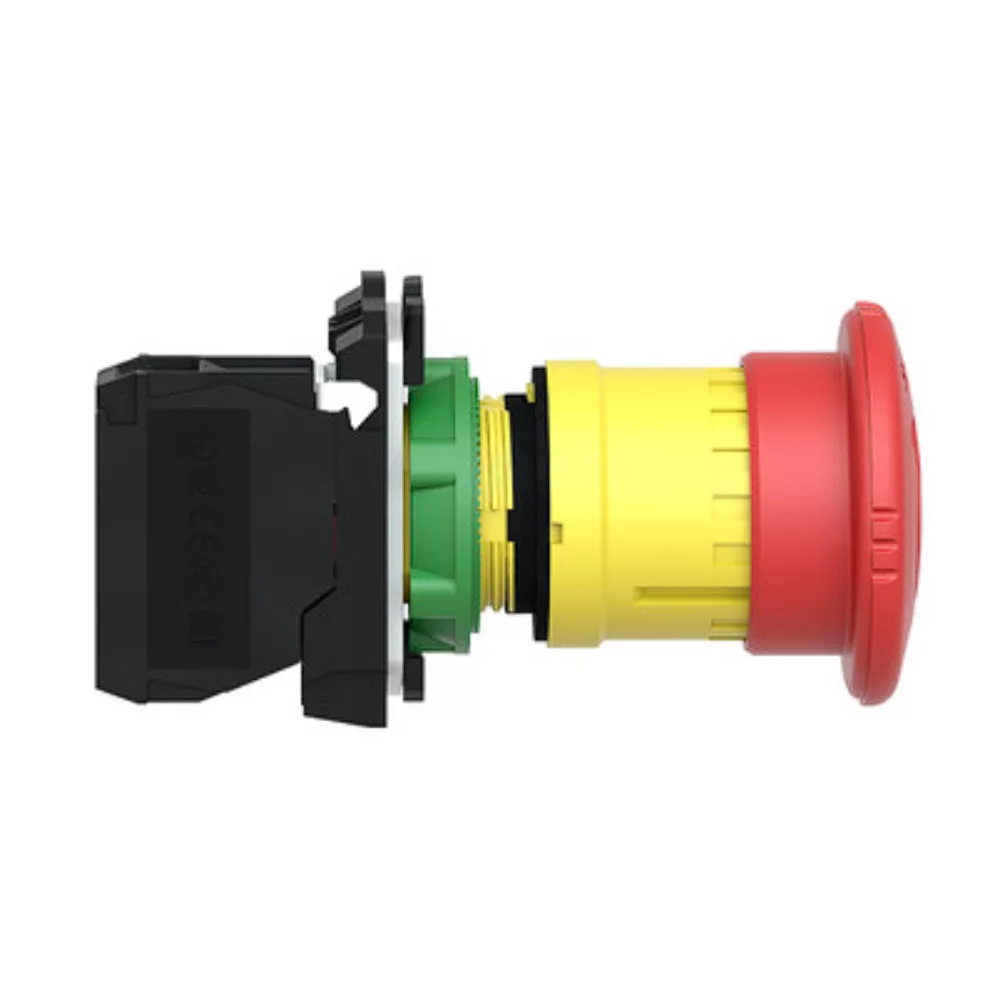

SCHNEIDER XB5AS8442 Vészgomb (XB5-AS542 követője)

SCHNEIDER XB5AS8442 Vészgomb (XB5-AS542 követője)

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Vészkikapcsoló egyblokkos nyomógomb, Vészleállító kapcsoló
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Sötétszürke műanyag
• Rögzítőperem anyaga: Műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22 mm
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Kezelő típusa: kioldás és mechanikus reteszelés
• Újrabeállítás: Fordításra kioldó

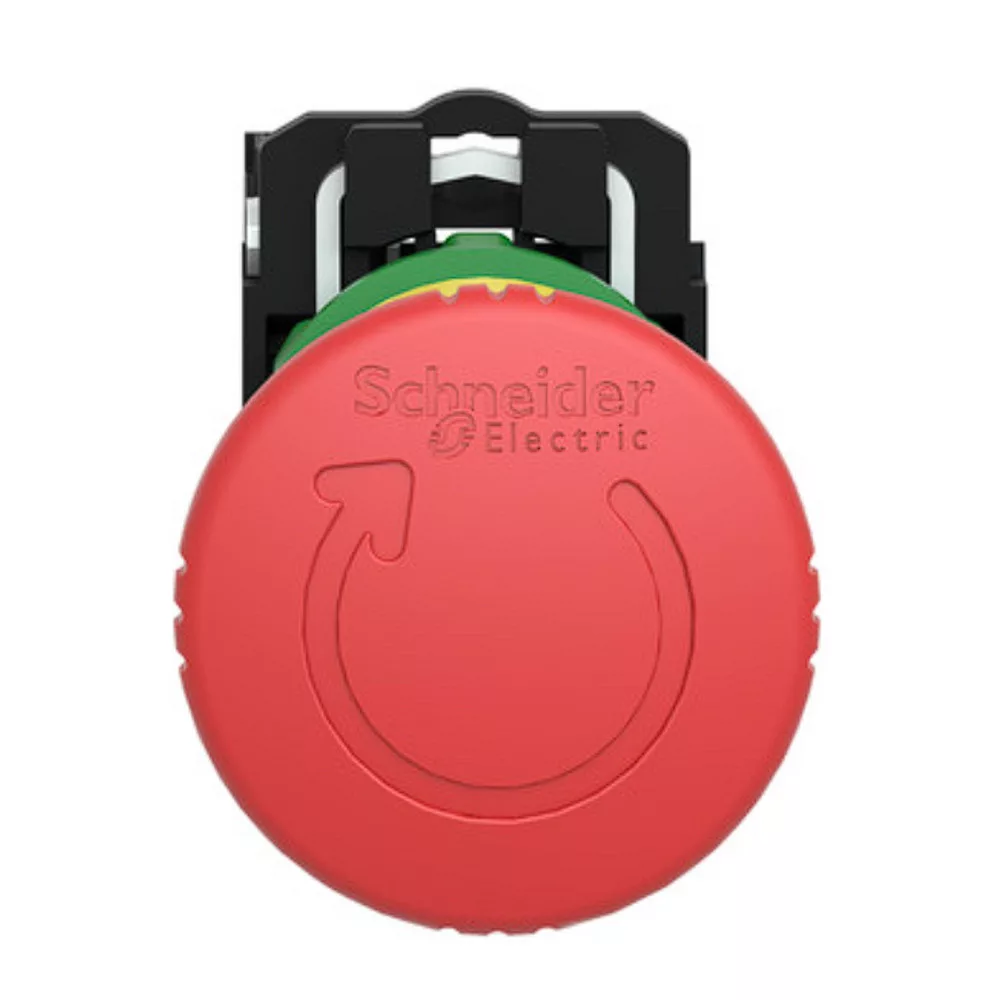

• Kezelőprofil: Vörös Ø 40 gombafejű, jelöletlen

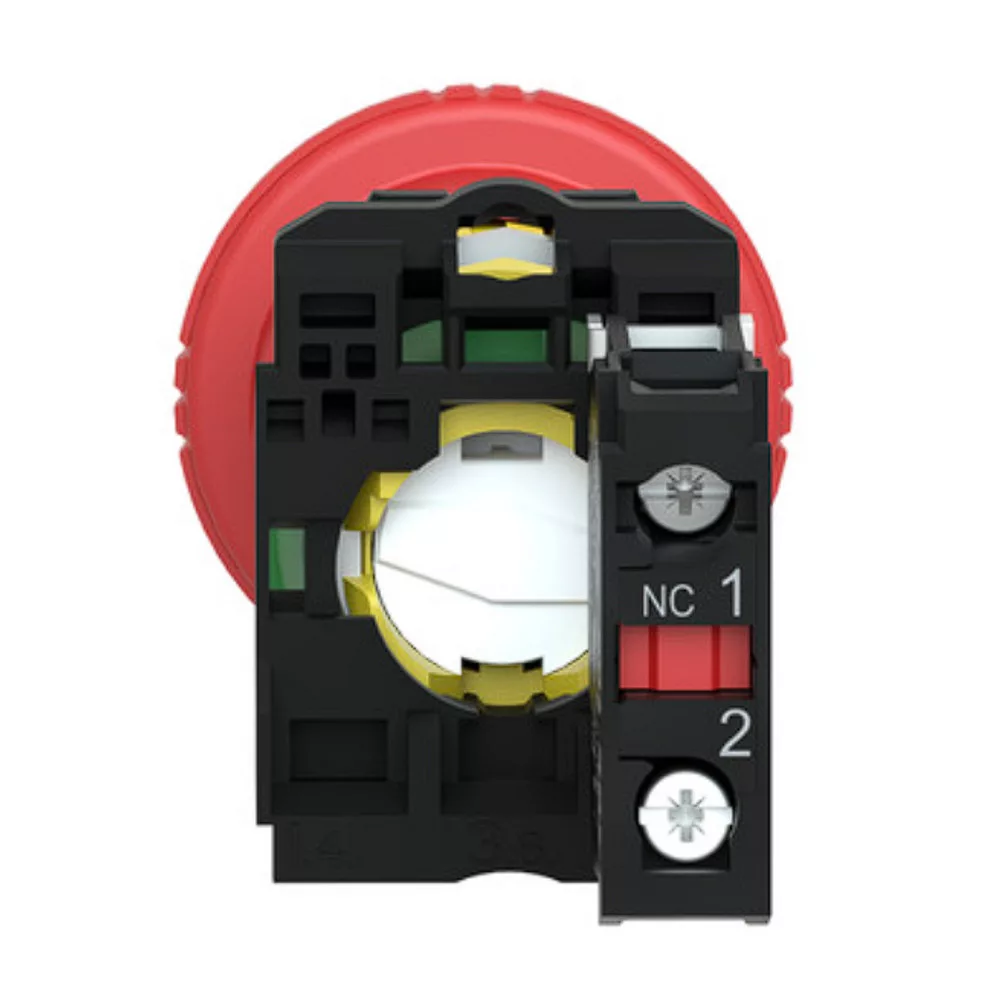

• Érintkezők típusa és összetétele: 1 NC
• Érintkezők működése: Lassan bontó
• Csatlakozás típusa:
  • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
  • Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
• Készülék bemutatása: Komplett termék

Kiegészítő jellemzők:

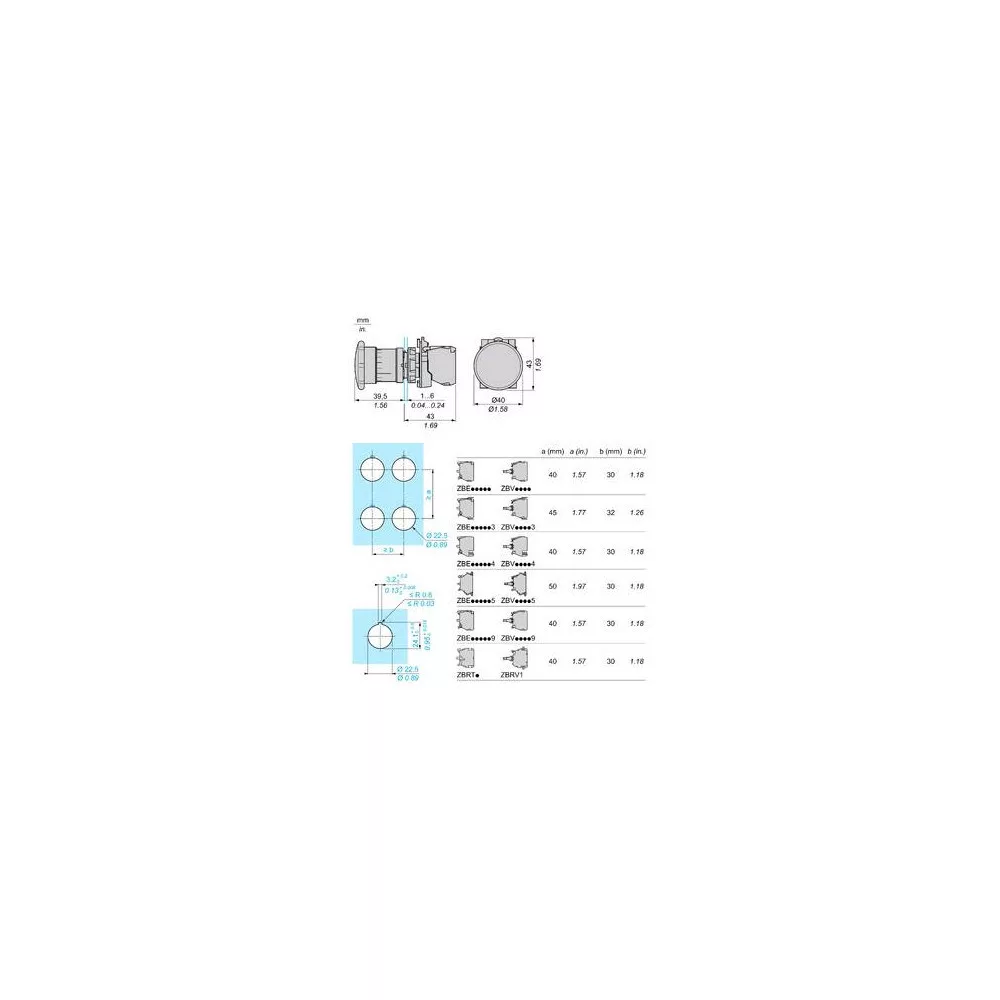

• Magasság: 43 mm
• Szélesség: 40 mm
• Mélység: 82 mm
• Végpontok leírása ISO n°1: (11-12)NC
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• Érintkezők használata: Szabványos érintkezők
• Pozitív nyitás: Van megfelel IEC 60947-5-1 3-as szakasz
• Üzemi mozgás: 1,5 mm (NC változó elektromos állapot), 4,3 mm (összes úthossz)
• Mechanikai tartósság: 30000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
• Csavarfej alakja:
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
• [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
• [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
• [Ie] névleges üzemi áram:
  • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 0,27 A -250 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
  • 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
• Elektromos megbízhatóság IEC 60947-5-4:
  • Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel az IEC 60947-5-5
  • Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel IEC 60947-5-5

Környezet:

• Védőkezelés: TH kérésre
• Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
• Környezeti levegő hőmérséklete a működéshez: -40…70 °C
• Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
• IP védettségi szint:
  • IP669 megfelel az MSZ EN 60529 szabványnak
  • IP671
  • IP69K
  • IP69K kettős szigetelés
• NEMA védettségi szint: NEMA 13, NEMA 4X
• IK védettségi fok: IK03, amely megfelel az IEC 50102 szabványnak
• Szabványok:
  • JIS C 4520
  • IEC 60204-2
  • IEC 60947-5-1/1991
  • ISO 13851
  • CSA C22.2 14. sz
  • IEC 60947-5-5
  • IEC 60947-1
  • UL 508-CM
  • IEC 60364-7-710
  • IEC 60947-6-1
  • JIS C8201-2-2
• Terméktanúsítványok: CSA-Ex, LROS (függőben), BV, UL listán, DNV-GL
• Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság:
  • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
