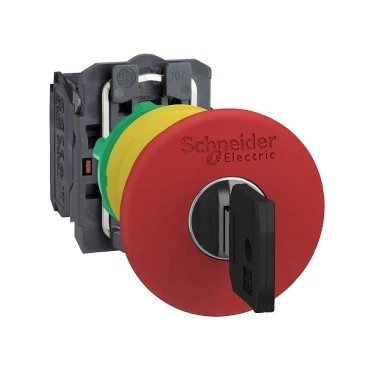

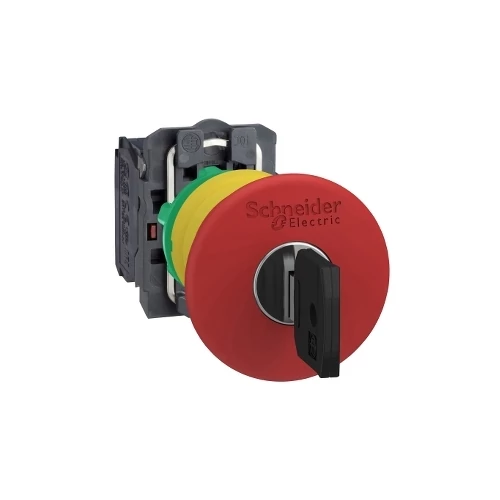

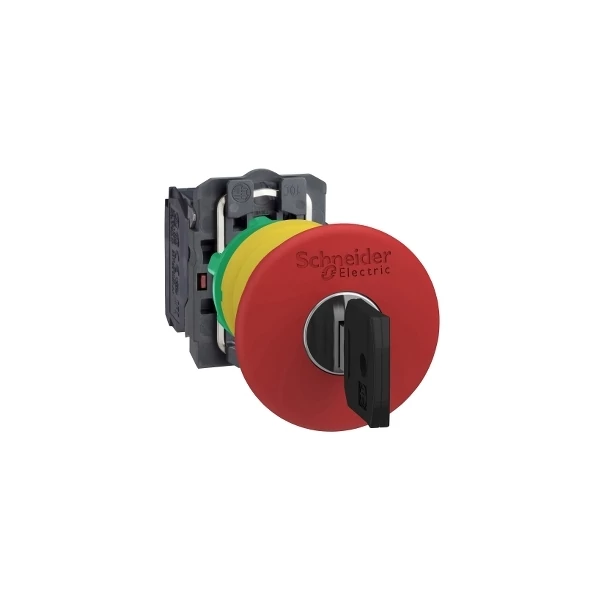

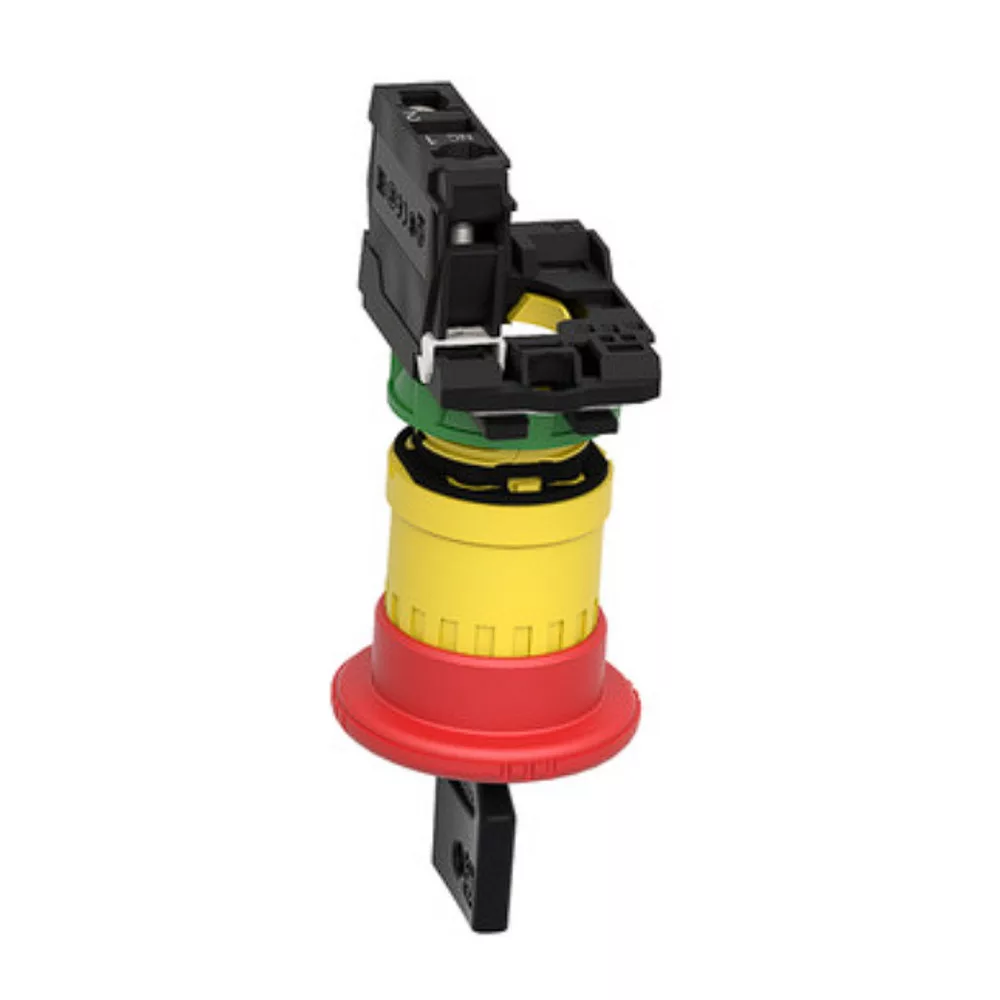

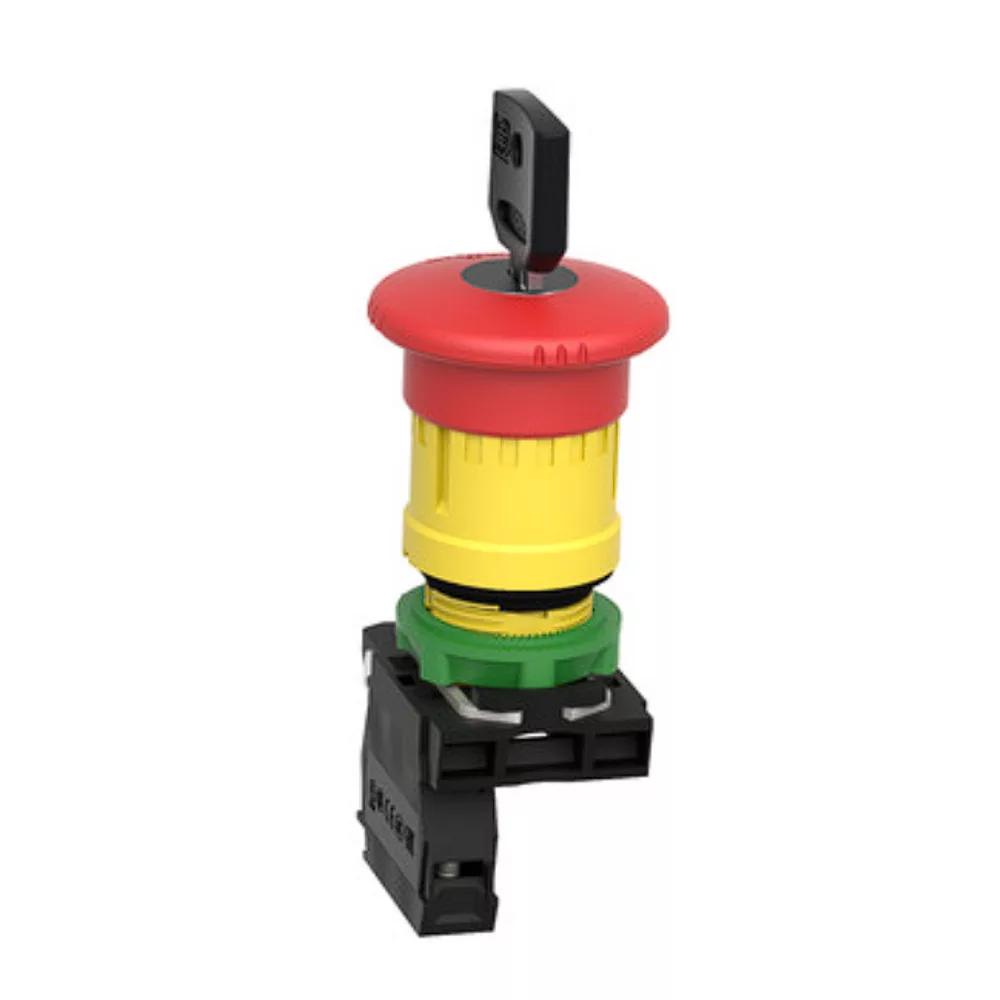

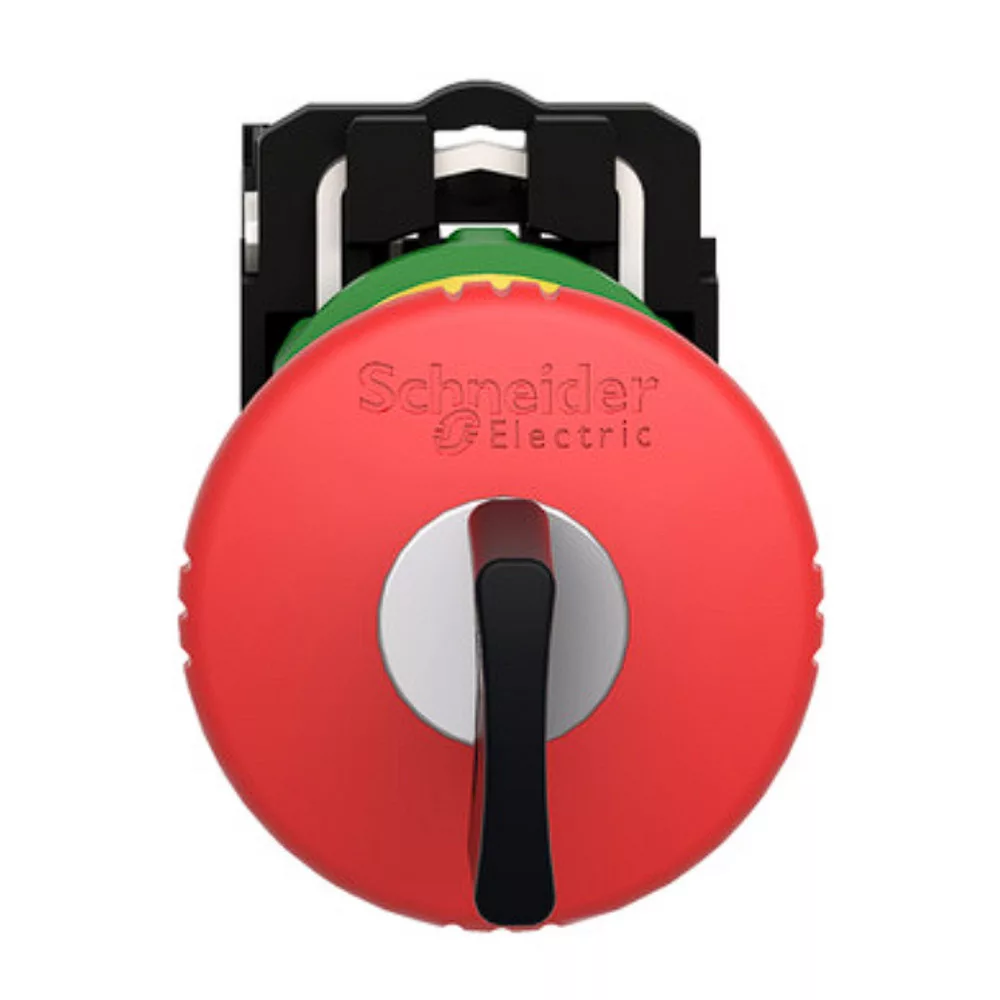

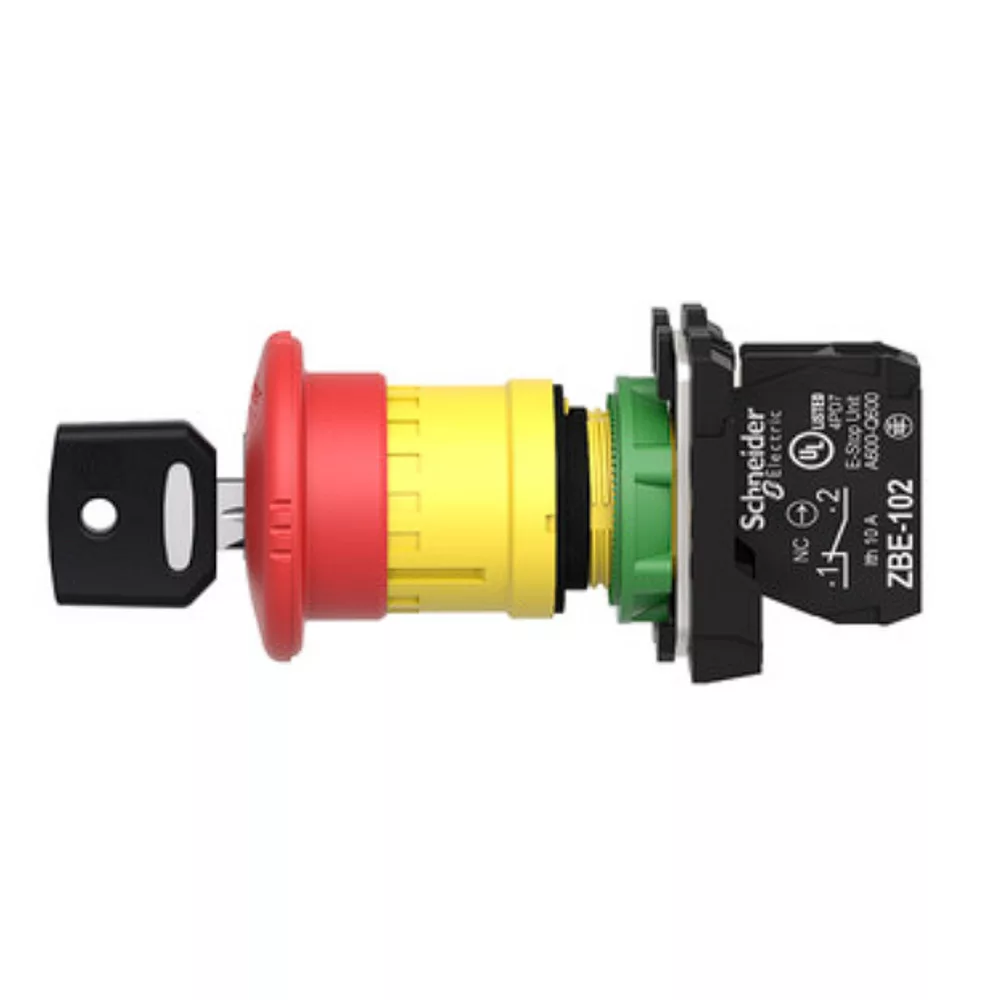

SCHNEIDER XB5AS9442 Kulcsos vészgomb komplett
8.594 Ft (6.767 Ft + ÁFA)
Menny.:db

SCHNEIDER XB5AS9442 Kulcsos vészgomb komplett

8.594 Ft (6.767 Ft + ÁFA)
Menny.:db
Gyártó:
Vonalkód: 3606480623677
Cikkszám: XB5AS9442
Elérhetőség: 1 db raktáron
Átlagos értékelés: Nem értékelt
Szállítási díj: 2.068 Ft
Várható szállítás: 2025. július 01.

SCHNEIDER XB5AS9442 Kulcsos vészgomb komplett

Műszaki adatok:

  • Termékválaszték: Harmony XB5R
  • Termék vagy alkatrész típusa: Vészleállító kapcsoló, Vészkikapcsoló egyblokkos nyomógomb
  • Készülék rövid neve: XB5DD
  • Külső tokozat anyaga: Sötétszürke műanyag
  • Rögzítőperem anyaga: Műanyag
  • Fej típusa: Szabványos
  • Szerelési átmérő: 22 mm
  • Minimális rendelési mennyiég: 1
  • Jelzőegység fej: Kerek
  • Kezelő típusa: kioldás és mechanikus reteszelés
  • Újrabeállítás: Kulccsal kioldó
  • Kezelőprofil: Vörös Ø 40 gombafejű, jelöltetlen
  • Zár típusa: 455-ös kulcs
  • Kulcs kihúzási helyzete: Közép

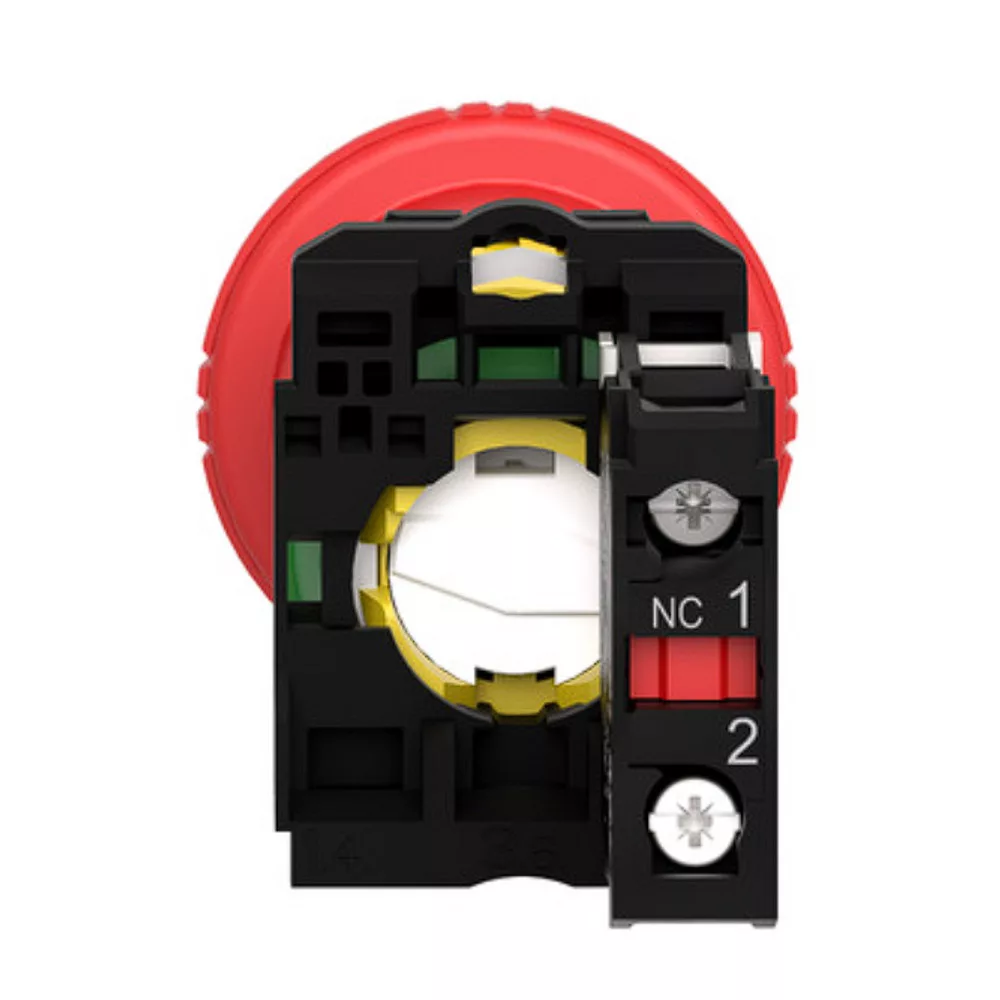

  • Érintkezők típusa és összetétele: 1 NC
  • Érintkezők működése: Lassan bontó
  • Csatlakozás típusa:
    • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
    • Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
  • Készülék bemutatása: Komplett termék

Kiegészítő jellemzők:

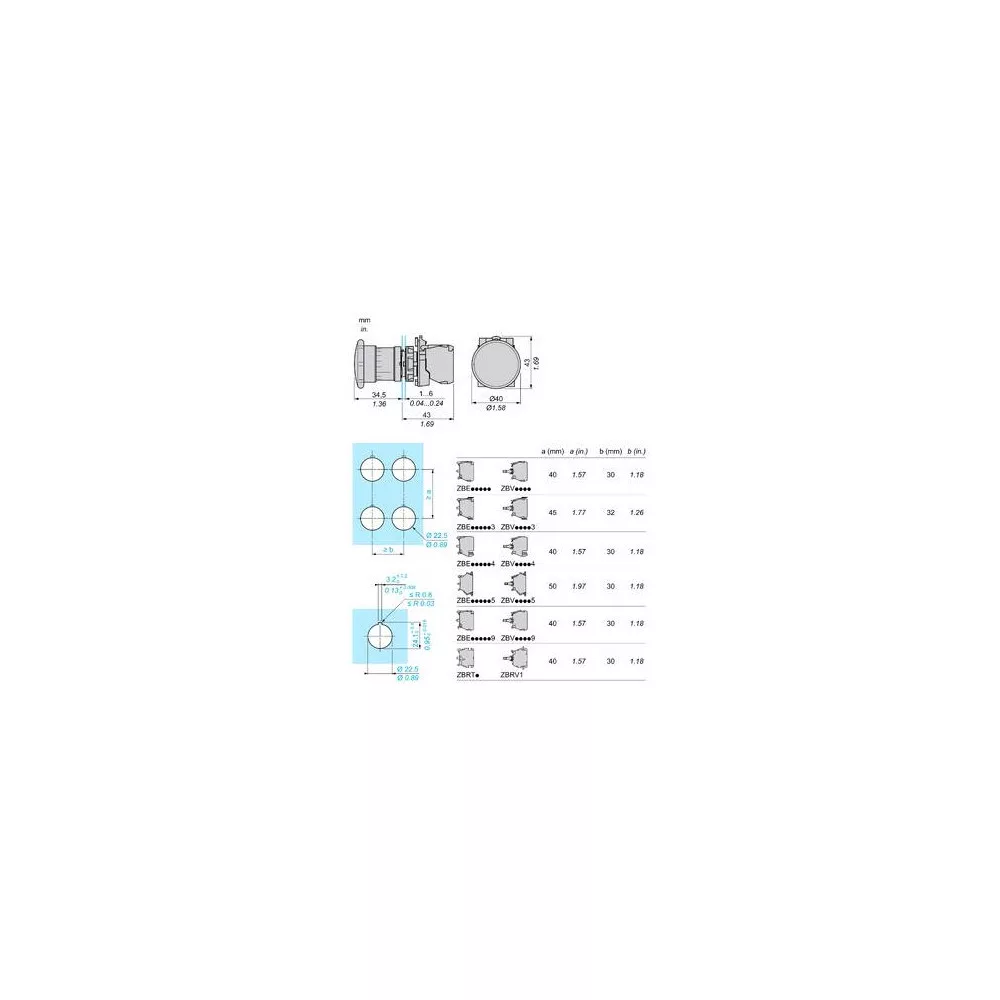

  • Magasság: 43 mm
  • Szélesség: 40 mm
  • Mélység: 100 mm
  • Végpontok leírása ISO n°1: (11-12)NC
  • Nettó súly: 0,075 kg
  • Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
  • Érintkezők használata: Szabványos érintkezők
  • Pozitív nyitás: Van megfelel IEC 60947-5-1 3-as szakasz
  • Üzemi mozgás:
    • 1,5 mm (NC változó elektromos állapot)
    • 4,3 mm (összes úthossz)
  • Mechanikai tartósság: 30000 ciklus
  • Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
  • Csavarfej alakja:
    • Kereszt megfelelő Philips no 1 csavarhúzó
    • Kereszt megfelelő pozidriv No 1 csavarhúzó
    • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
    • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
  • Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
  • Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
  • [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
  • [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1
  • [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
  • [Ie] névleges üzemi áram:
    • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,27 A -250 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
    • 0,55 A -125 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
    • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • Elektromos élettartam:
    • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
    • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra,terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
    • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
    • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
    • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • Elektromos megbízhatóság IEC 60947-5-4:
    • Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel az IEC 60947-5-5
    • Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel IEC 60947-5-5

Környezet:

  • Védőkezelés: TH kérésre
  • Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
  • Környezeti levegő hőmérséklete a működéshez: -40…70 °C
  • Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
  • IP védettségi szint:
    • IP669 megfelel az MSZ EN 60529 szabványnak
    • IP671
    • IP69K
    • IP69K kettős szigetelés
  • NEMA védettségi szint: NEMA 13, NEMA 4X
  • IK védettségi fok: IK03, amely megfelel az IEC 50102 szabványnak
  • Szabványok:
    • JIS C 4520
    • IEC 60947-6-1
    • IEC 60947-1
    • IEC 60947-5-1/1991
    • CSA C22.2 14. sz
    • ISO 13851
    • IEC 60204-2
    • UL 508-CM
    • IEC 60364-7-710
    • IEC 60947-5-5
    • JIS C8201-2-2
  • Terméktanúsítványok: CSA-Ex, LROS (függőben), BV, UL listán, DNV-GL
  • Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
  • Ütésállóság:
    • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
    • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • Gyártó: SCHNEIDER

A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !

Leírás és Paraméterek

Leírás:

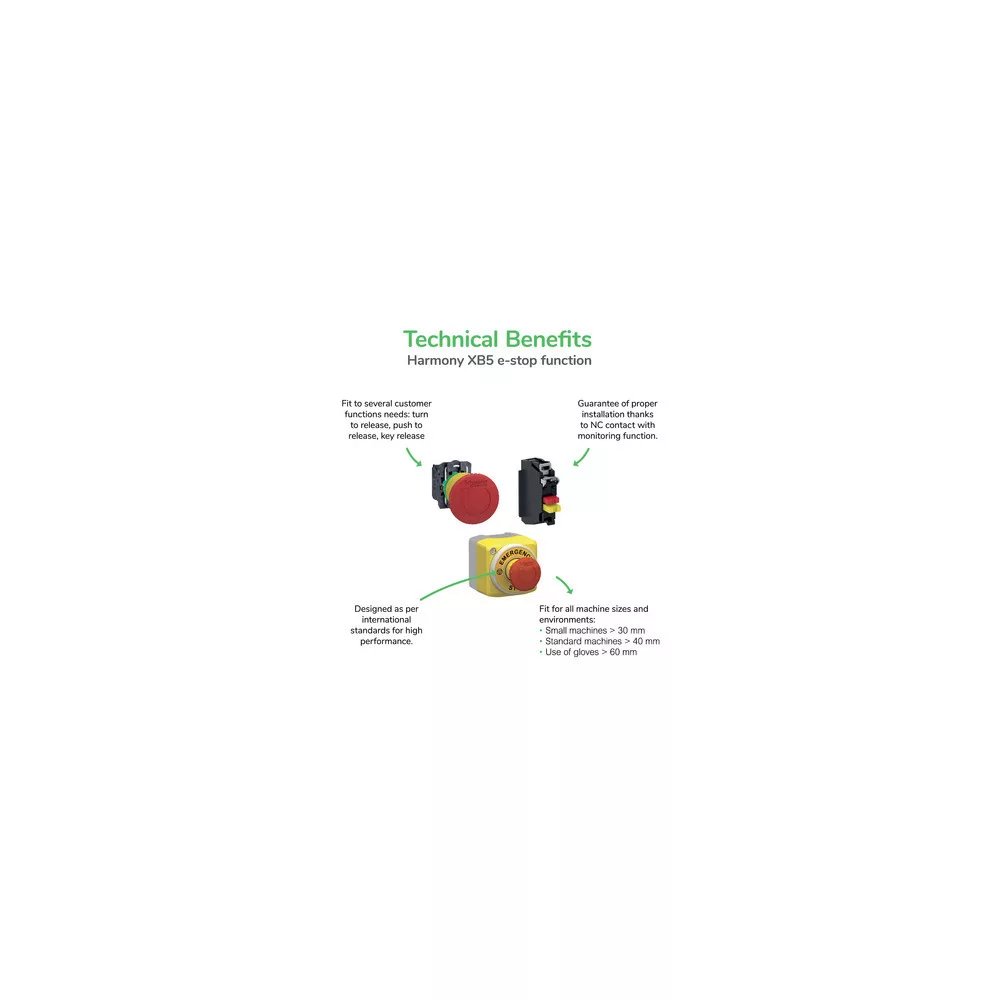

SCHNEIDER XB5AS9442 egy kulcsos vészleállító nyomógomb, a Harmony XB5 ipari kezelő- és vezérlőelemek sorozatából. Ez a komplett eszköz kulccsal működtethető, azaz a vészleállítás után csak kulccsal lehet visszaállítani a kiindulási állapotba. Tipikusan személy- vagy gépbiztonsági funkciókhoz alkalmazzák.

Főbb előnyök:

  • Biztonsági működés: Vészleállítás csak kulccsal oldható vissza → illetéktelen újraindítás kizárva
  • IP65 védelem: Ipari és kültéri környezetbe is alkalmas
  • Egyszerű szerelés: Szabványos Ø 22 mm furat, csavaros rögzítés
  • Komplett termék: Nem kell külön rendelni a fejet, érintkezőt, LED-et stb.
  • Egységes kulcsprofil: Ronis 455 – elérhető tartalékkulcs is

Alkalmazási területek:

  • Gépek vészleállítása
  • Kezelőpanelek biztonsági gombja
  • Munkaállomások, ahol csak illetékes személy állíthatja vissza a rendszert
  • Autonóm gépek és robotcellák leállítására

Szerelési információk:

  • Fúrj egy Ø 22 mm-es nyílást a panelre.
  • Helyezd be a vészgombot az előlapba, rögzítsd hátul az anyával.
  • Csatlakoztasd az 1 NC érintkezőt a vészleállító áramkörbe.
  • A gomb nyomásra reteszel; a rendszer csak kulccsal való elfordítással állítható vissza.

Fenntarthatóság: Átláthatóság Megfelel az RoHS/REACh előírásoknak Green Premium Fenntarthatósági-média

A Green PremiumTM címke a Schneider Electric azzal kapcsolatos elkötelezettségét jelképezi, hogy környezetvédelmi szempontból kategóriaelső termékeket biztosítson. A Green Premium biztosítja a legújabb szabályozásoknak való megfelelőséget, a környezeti hatásokkal kapcsolatos átláthatóságot, valamint a termékek újrahasznosíthatóságát és alacsony CO2-kibocsátását.

További információ:

  • REACh rendelet
  • REACh nyilatkozat
  • EU RoHS irányelv

Megfelelőség:

  • EU RoHS nyilatkozat
  • Kínai RoHS rendelet
  • Kínai RoHS nyilatkozat
  • A Kínai RoHS rendelet hatályán kívül eső termék. Az anyagok feltüntetése tájékoztató jellegű.

Környezetvédelmi közzététel:

  • WEEE Nem szabad a háztartási hulladékba dobni.

A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
