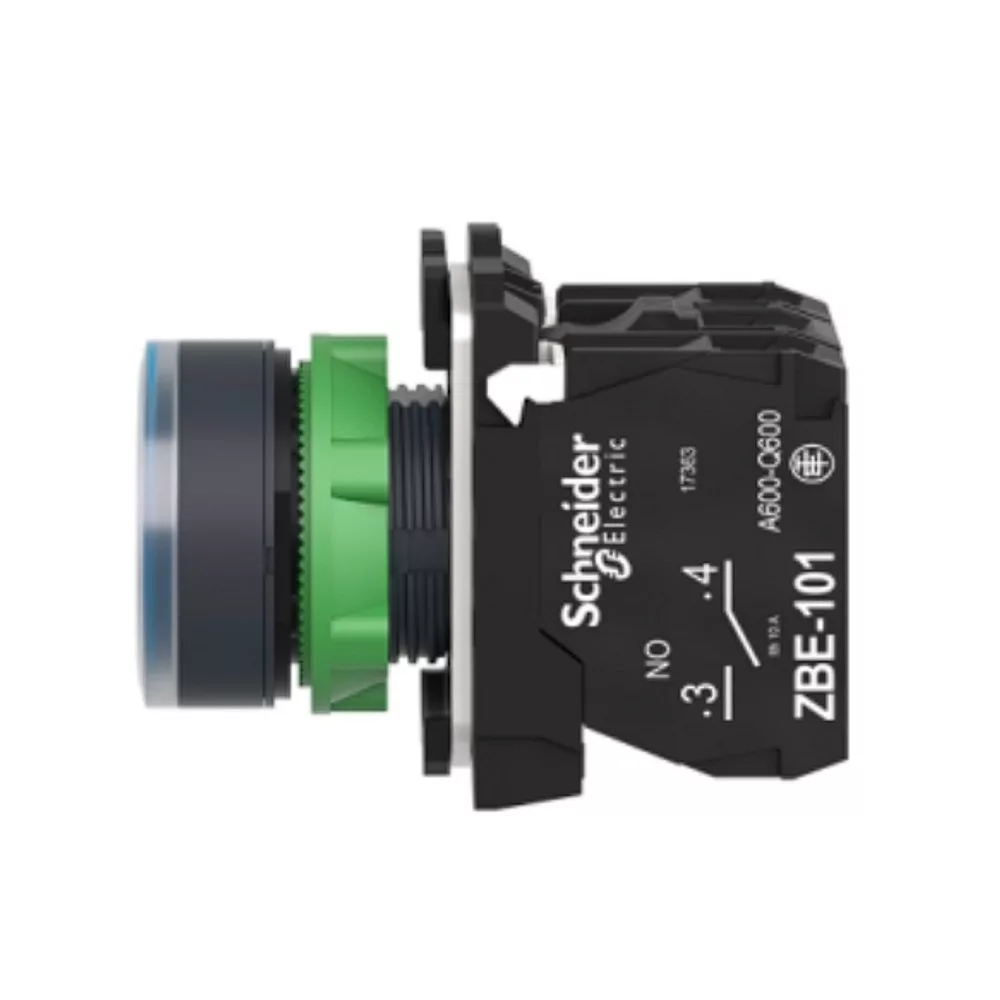

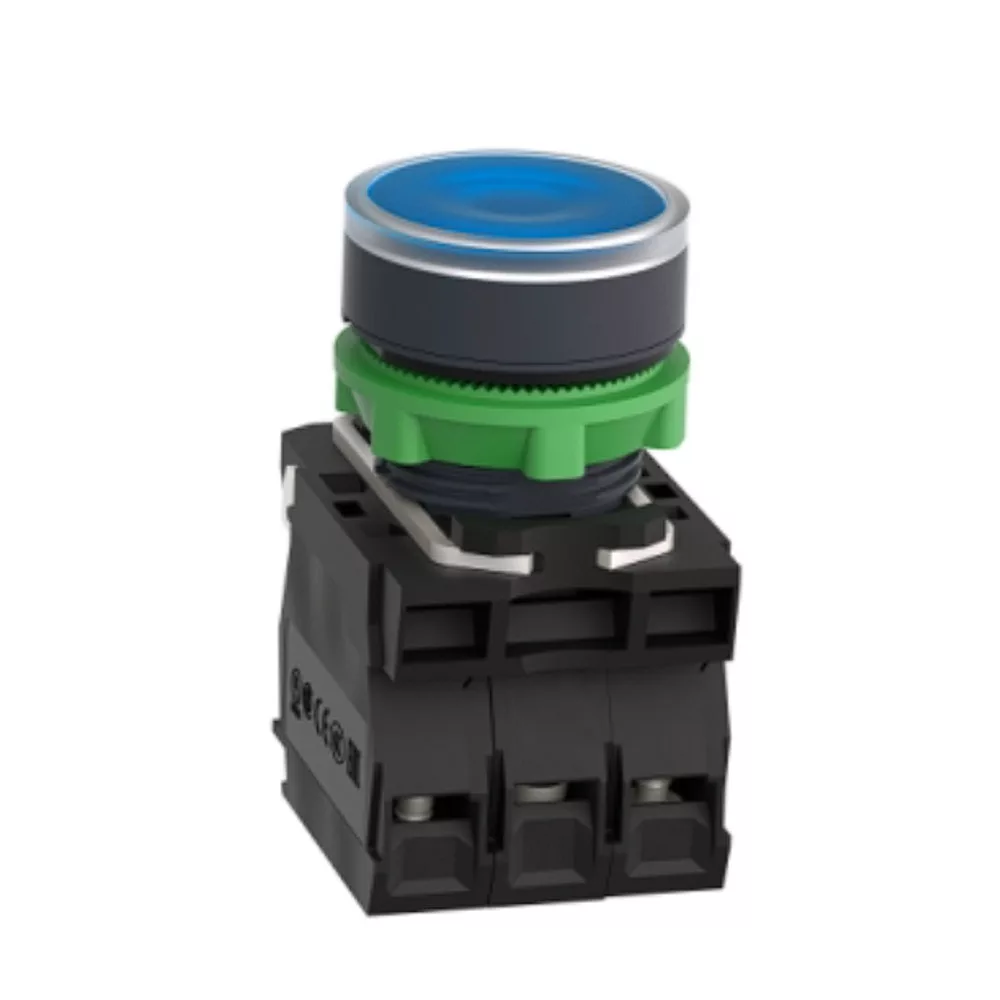

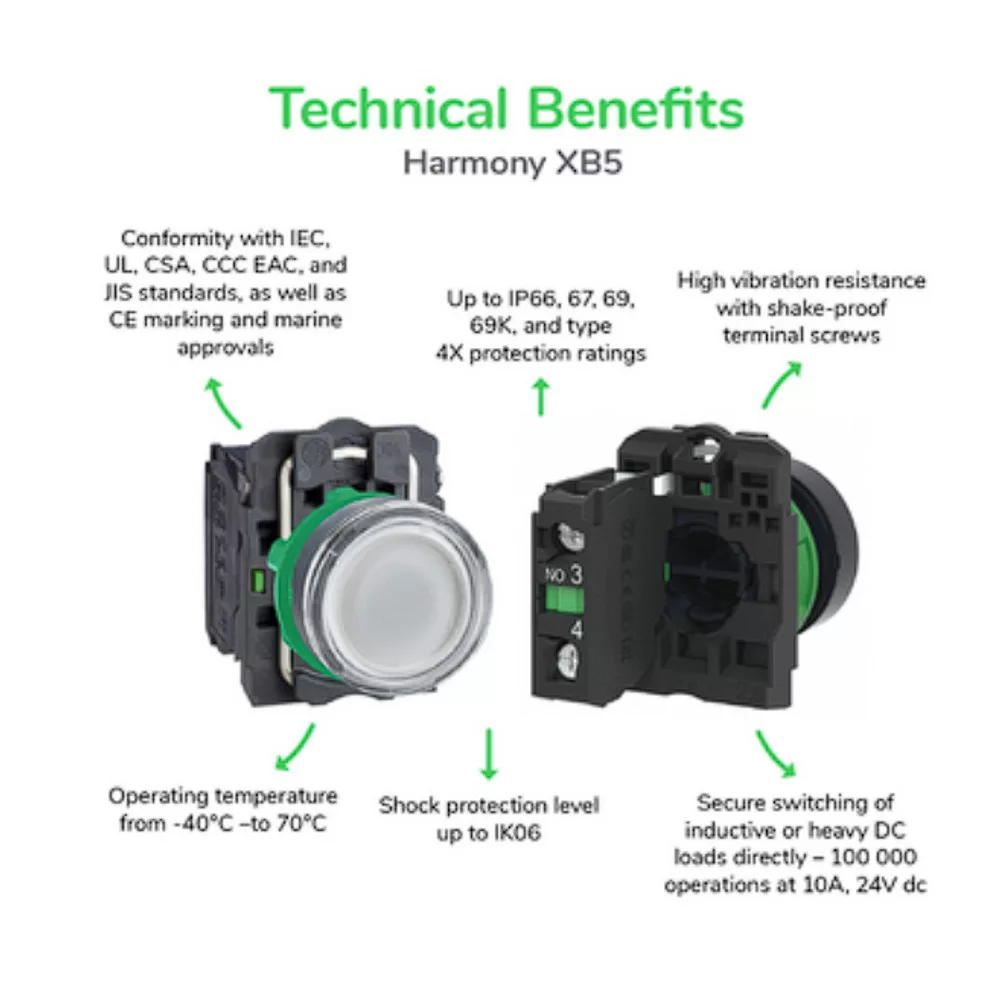

SCHNEIDER XB5AW36B5 Ledes világító nyomógomb kék 24V
Műszaki adatok:
- Termékválaszték: Harmony XB5R
- Termék vagy alkatrész típusa: Világító nyom nyomógomb
- Készülék rövid neve: XB5DD
- Külső tokozat anyaga: Sötétszürke műanyag
- Rögzítőperem anyaga: Műanyag
- Fej típusa: Szabványos
- Szerelési átmérő: 22,5 mm
- Minimális rendelési mennyiég: 1
- Jelzőegység fej: Kerek
- Kezelő típusa: rugós
- Kezelőprofil: Kék süllyesztett, jelöltetlen
- Kezelő kiegészítő információ: Sima búrákkal
- Érintkezők típusa és összetétele: 1 NO + 1 NC
- Érintkezők működése: Lassan bontó
- Csatlakozás típusa:
- Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
- Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1
- Fényforrás: Univerzális LED
- izzó foglalat: Beépített LED
- [Us] névleges betáplálási feszültség: 24 V AC SELV 50/60 Hz
- Lámpabúra / tető / kezelőszerv színe: Kék

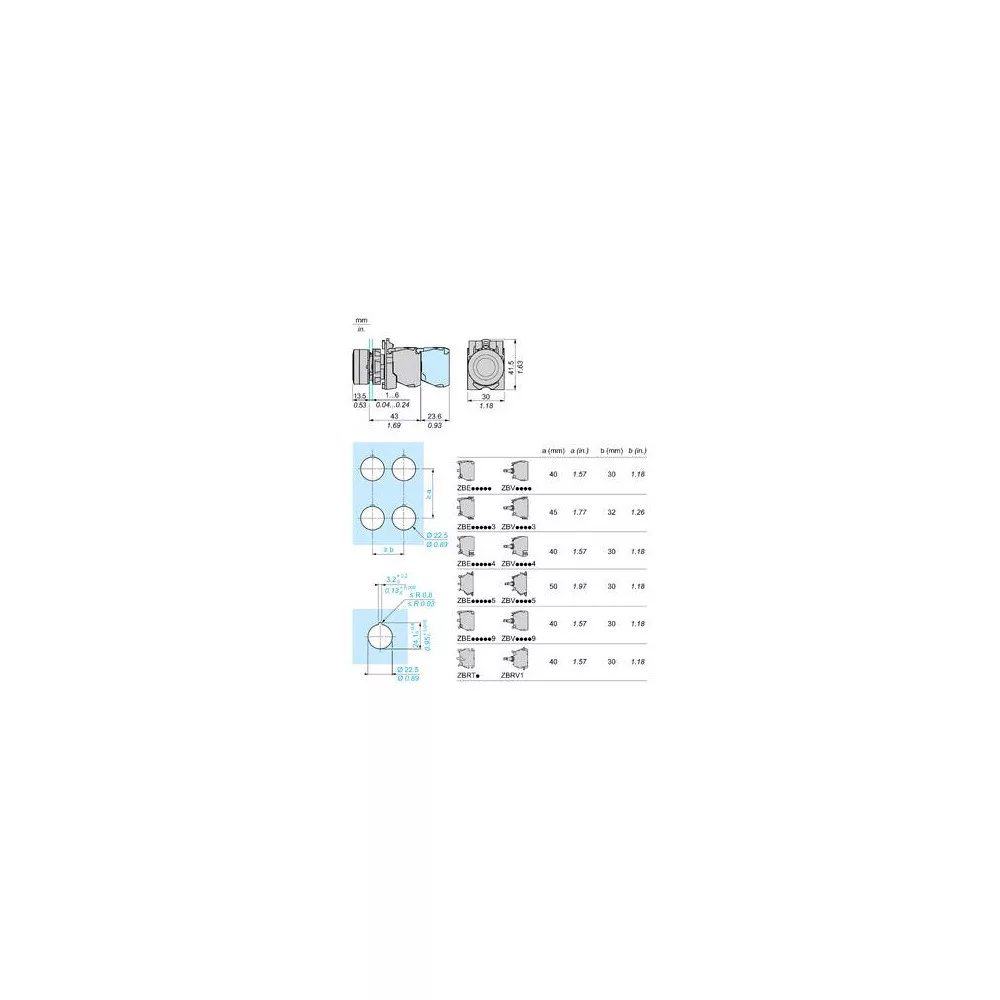

Kiegészítő jellemzők:
- Magasság: 42 mm
- Szélesség: 30 mm
- Mélység: 57 mm

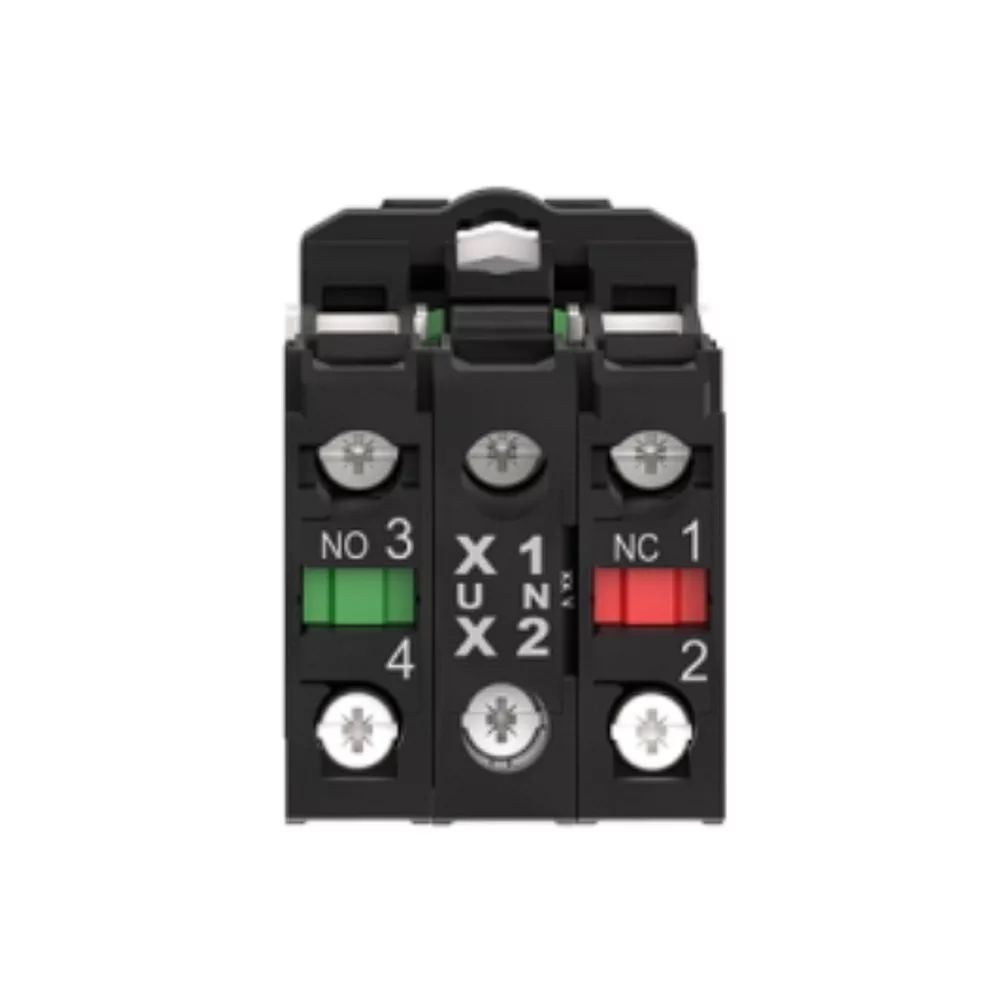

- Végpontok leírása ISO n°1: (21-22)NC, (13-14)NO
- Nettó súly: 0,056 kg
- Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
- Érintkezők használata: Szabványos érintkezők
- Pozitív nyitás: Van megfelel IEC 60947-5-1 3-as szakasz
- Üzemi mozgás:
- 1,5 mm (NC változó elektromos állapot)
- 2,6 mm (NO változó elektromos állapot)
- 4,3 mm (összes úthossz)
- Üzemelési erő: 3,5 N NC változó elektromos állapot, 3,8 N
- Mechanikai tartósság: 10000000 ciklus
- Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
- Csavarfej alakja:
- Kereszt megfelelő Philips no 1 csavarhúzó
- Kereszt megfelelő pozidriv No 1 csavarhúzó
- Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
- Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
- Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
- Rövidzárlat-védelem: 10 A megszakító típus gG megfelel az IEC 60947-5-1/1991
- [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
- [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1
- [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
- [Ie] névleges üzemi áram:
- 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
- 6 A -125...180 V, AC-15: B300, A600 megfelel az IEC 60947-5-1/1991 szabványnak
- 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
- 0,27 A -250 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
- 0,55 A -125 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
- 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
- Elektromos élettartam:
- 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra,terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- Elektromos megbízhatóság IEC 60947-5-4:
- Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel az IEC 60947-5-5
- Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel az IEC 60947-5-5
- Jelzés típusa: Folyamatos
- Betáplálási feszültség korlátok:
- 19,2…30 V DC különetlen
- 21,6…26,4 V AC
- Áramfelvétel: 18 mA
- Élettartam: 100000 óra 24 V visszatérése esetén
- Átmeneti ellenállás: 1 kV megfelel IEC 61000-4-5 3. szint
Készülék bemutatása:
- Komplett termék
- Környezet: védőkezelés, TH kérésre
- Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
- Környezeti levegő hőmérséklete a működéshez: -40…70 °C
- Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
- IP védettségi szint:
- IP669 megfelel az MSZ EN 60529 szabványnak
- IP69K
- IP69K kettős szigetelés
- IP671
- NEMA védettségi szint: NEMA 13, NEMA 4X
- IK védettségi fok: IK05, amely megfelel az IEC 50102 szabványnak
- Szabványok:
- JIS C 4520
- IEC 60947-1
- UL 508-CM
- IEC 60947-5-5
- IEC 60947-5-1/1991
- CSA C22.2 14. sz
- JIS C8201-2-2
- Terméktanúsítványok: CSA-Ex, LROS (függőben), BV, UL felsorolva, DNV-GL
- Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
- Ütésállóság:
- 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
- 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
- Ellenállás gyors tranziensekkel szemben: 2 kV megfelel IEC61000-4-4 1-es szint
- Elektromágneses mezőkkel szembeni ellenállás: 10 V/m megfelel IEC 61000-4-3 3. szint
- Ellenállás elektrosztatikus kisüléssel szemben:
- 6 kV kikapcsoláskor megfelel IEC 61000-4-2 3. szint
- 8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-4-2 3. szint
- Elektromágneses kibocsátás: B osztály megfelel az IEC 55011 szabványnak
- Gyártó: SCHNEIDER
