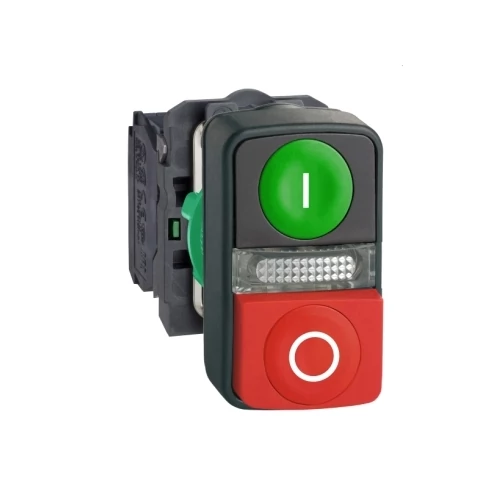

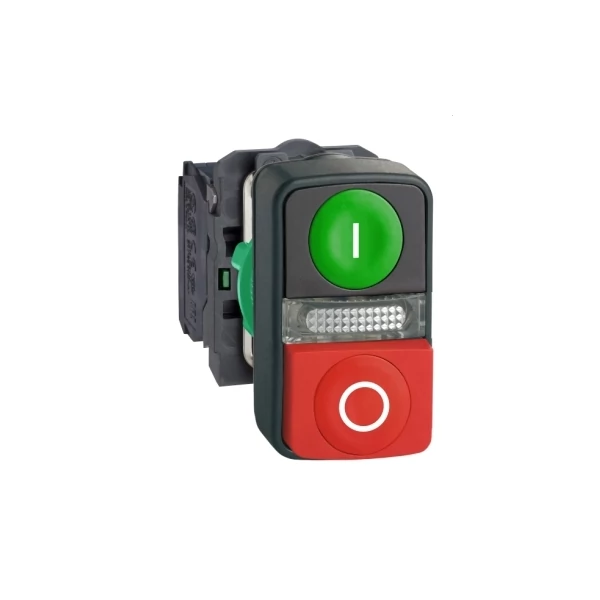

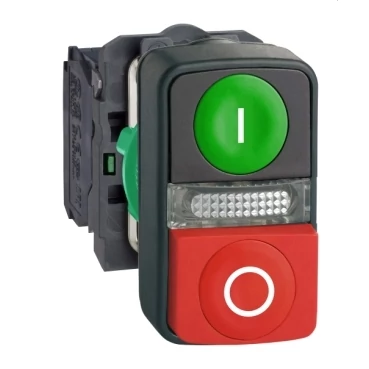

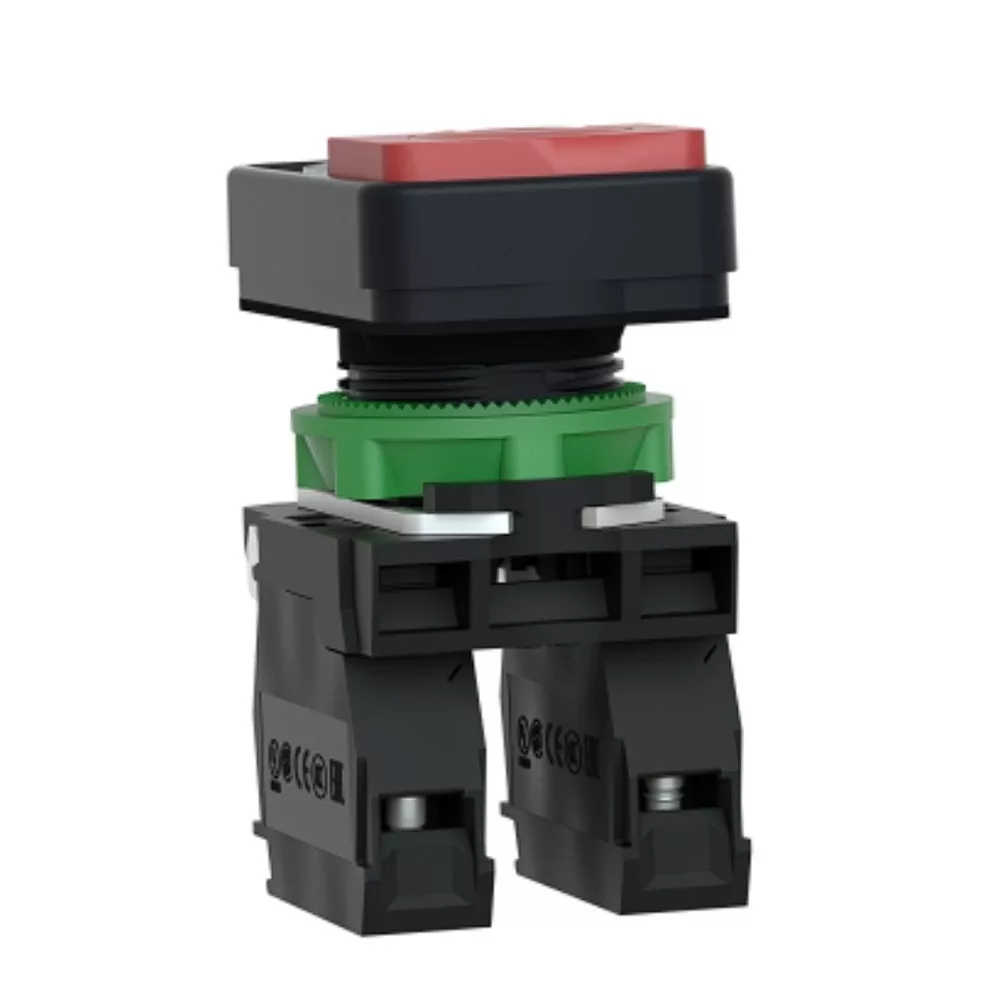

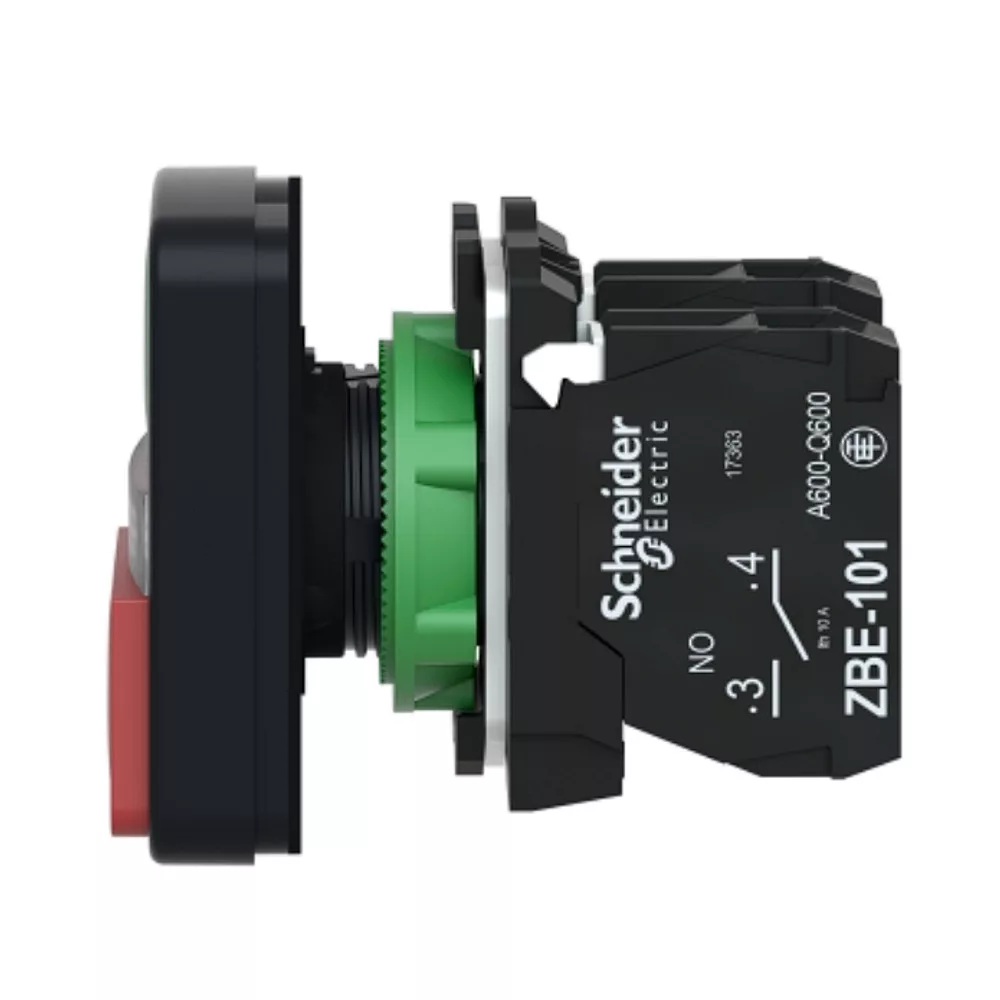

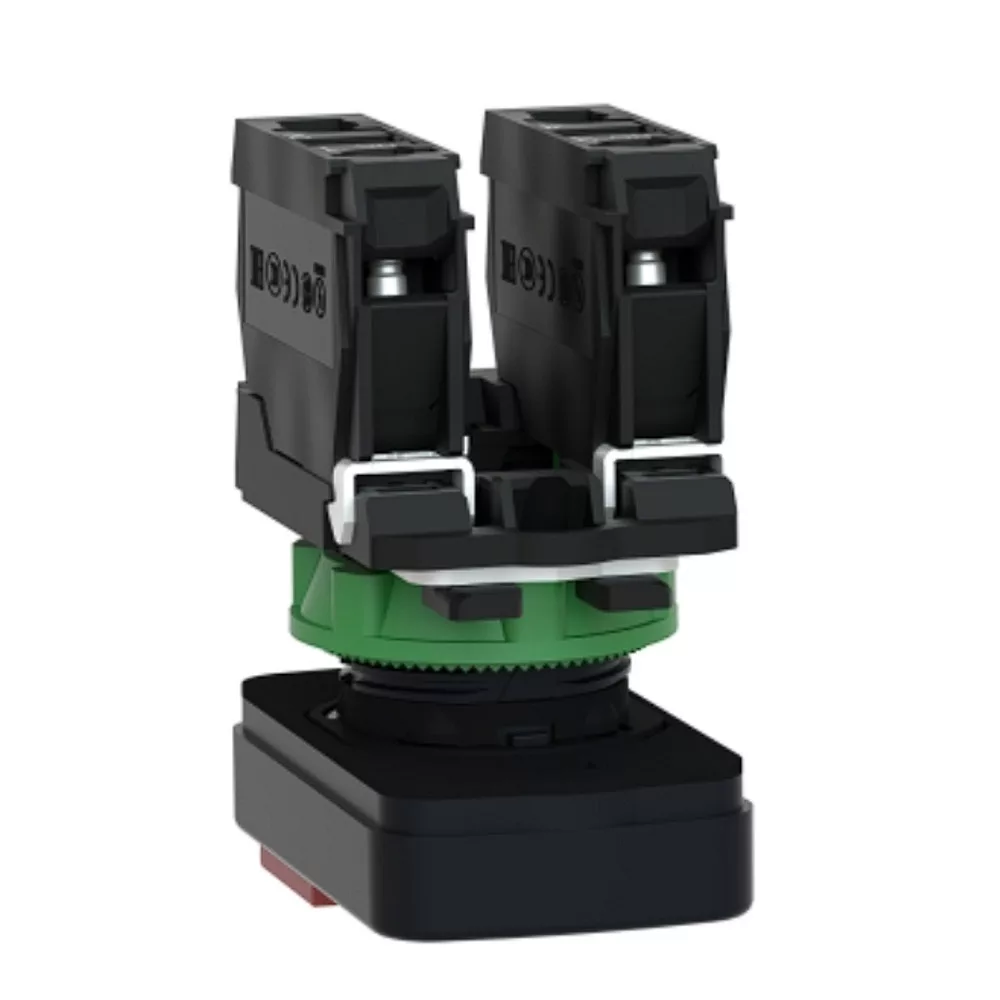

SCHNEIDER XB5AW73731B5 Kettős nyomógomb sárga jelzőfénnyel (XB5-AW84B5) 24V

SCHNEIDER XB5AW73731B5 Kettős nyomógomb sárga jelzőfénnyel (XB5-AW84B5) 24V

Műszaki adatok:

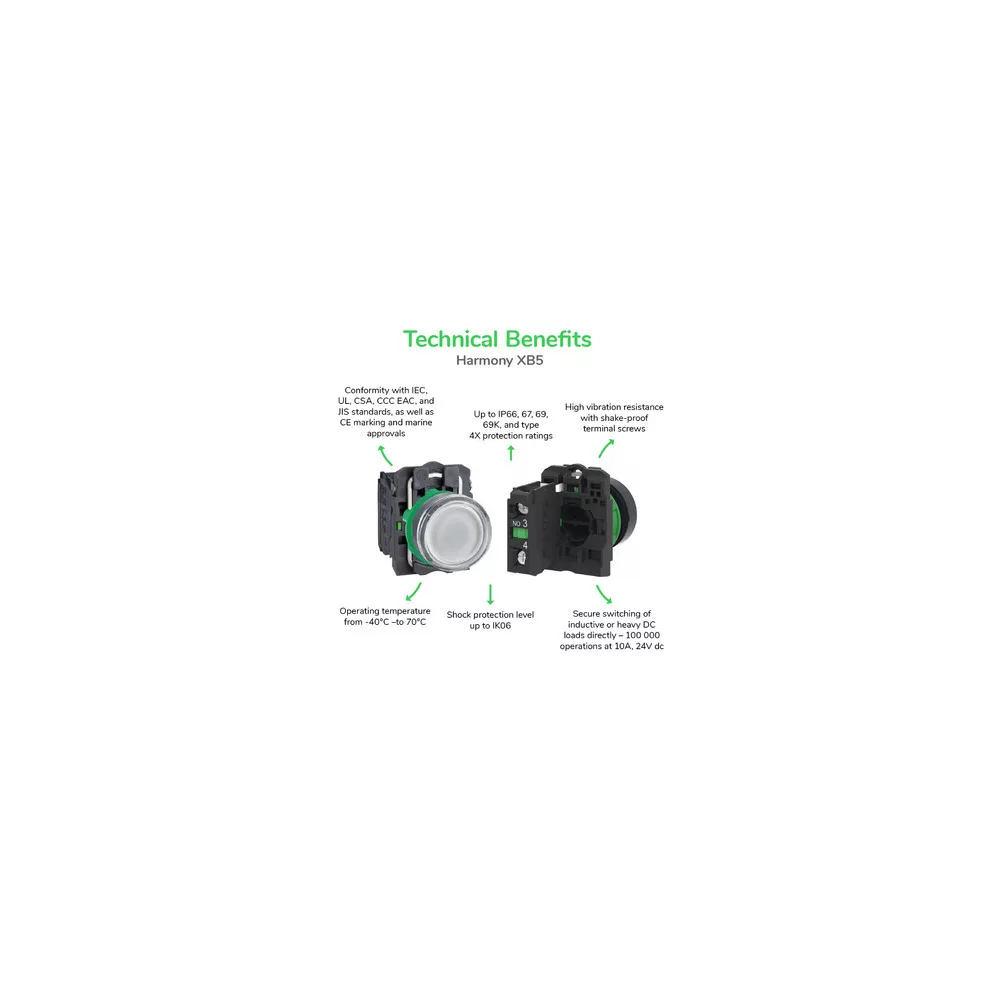

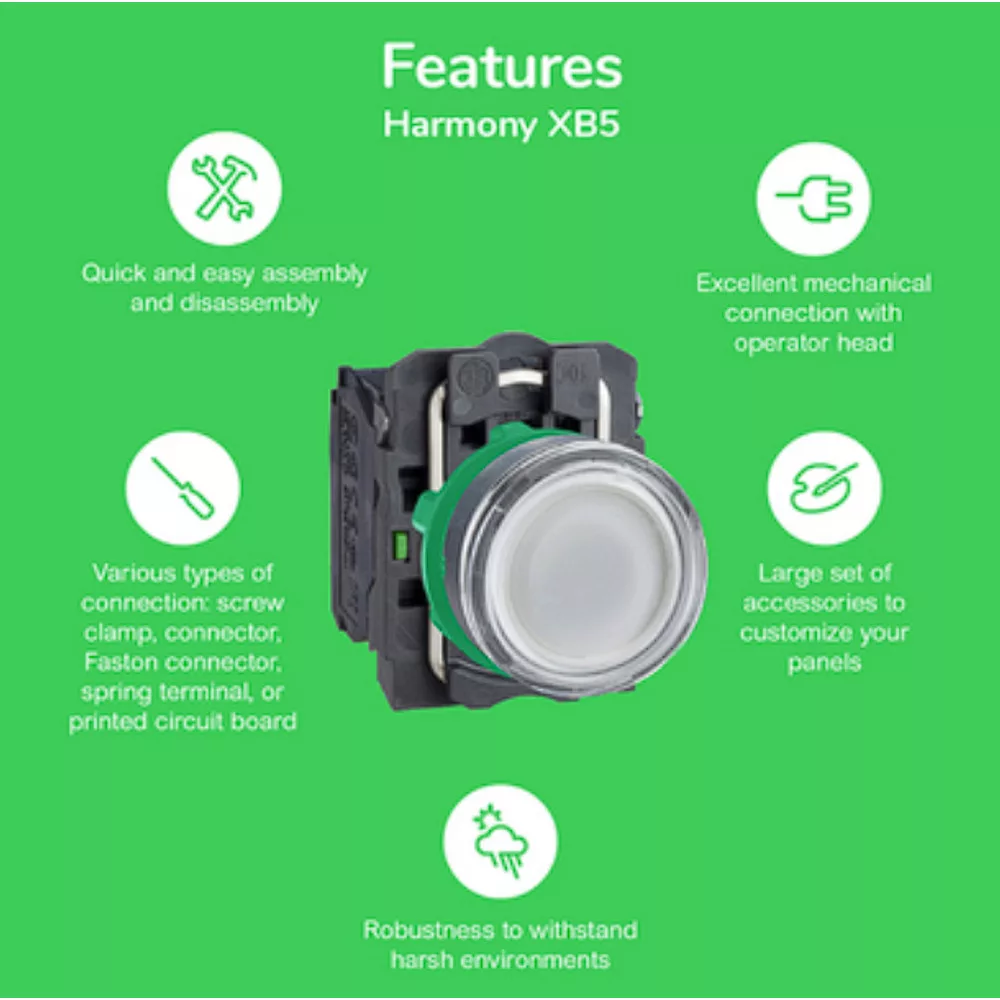

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Világító vészleállító nyomógomb
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Sötétszürke műanyag
• Rögzítőperem anyaga: Műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22 mm
• Jelzőegység fej: Téglalap alakú
• Kezelő típusa: rugós

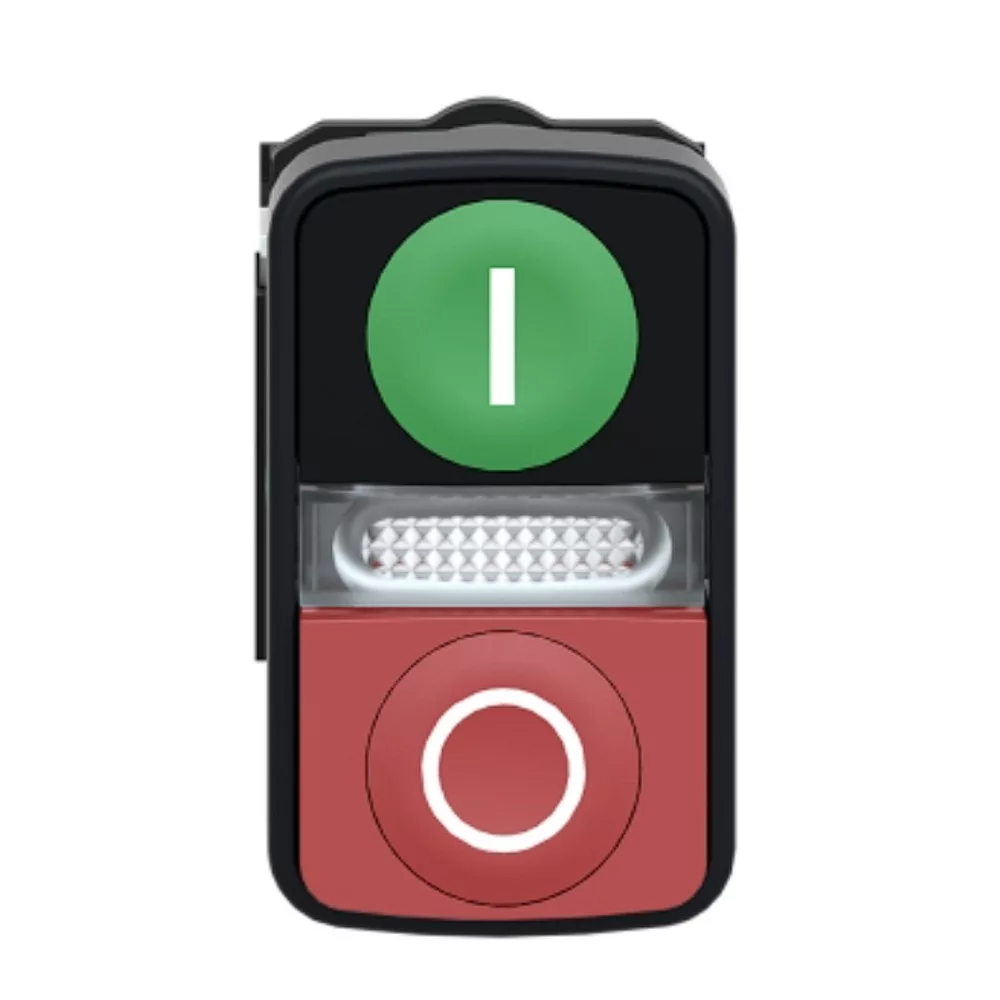

• Kezelő profilja: 1 süllyesztett - 1 vetített nyomógomb - 1 központi ellenőrzőlámpa
• Kezelők leírása: Zöld ''I'' - piros ''O''
• Érintkezők típusa és összetétele: 1 NO + 1 NC
• Érintkezők működése: Lassan bontó
• Csatlakozás típusa:
  • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
  • Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
  • Rugós típusú kapcsok, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
  • Rugós típusú kapcsok, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
• Fényforrás: Védett LED
• Izzó foglalat: Beépített LED
• [Us] névleges betáplálási feszültség: 24 V AC SELV -50/60 Hz

Kiegészítő jellemzők:

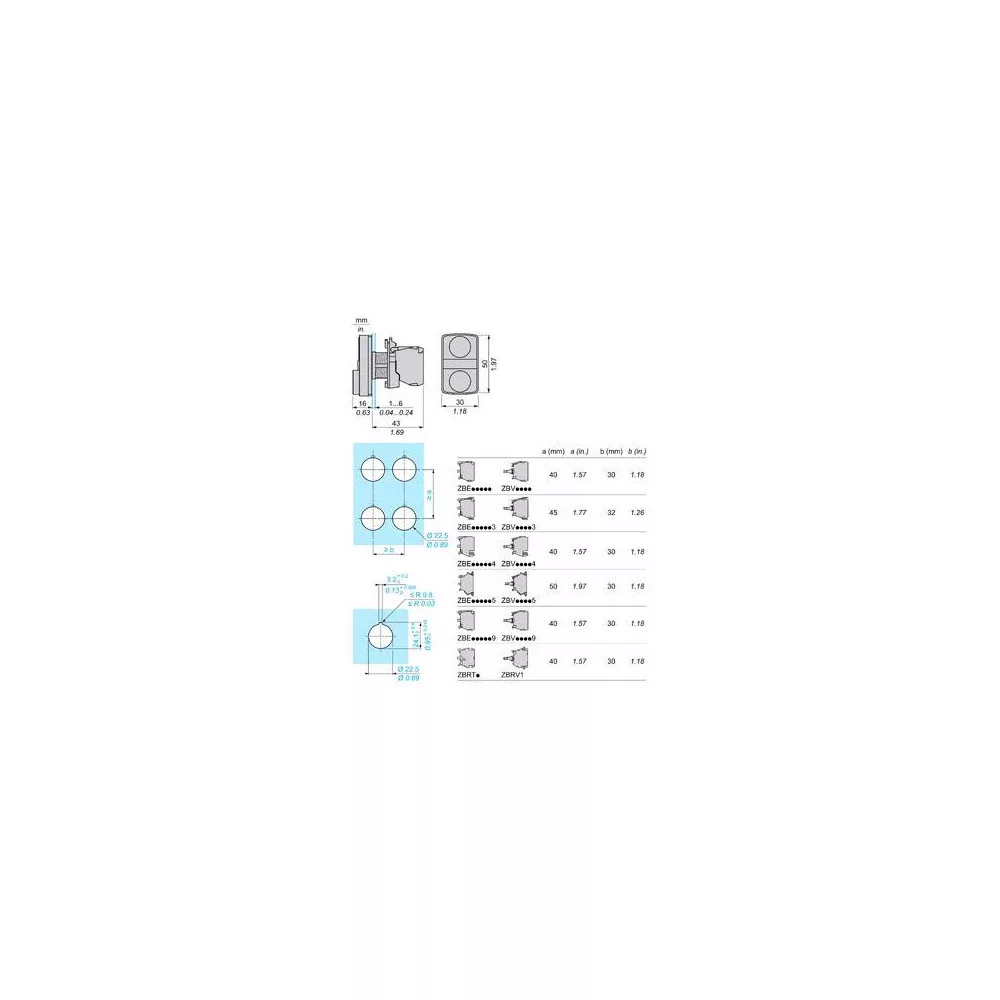

• Magasság: 50 mm
• Szélesség: 30 mm
• Mélység: 59 mm

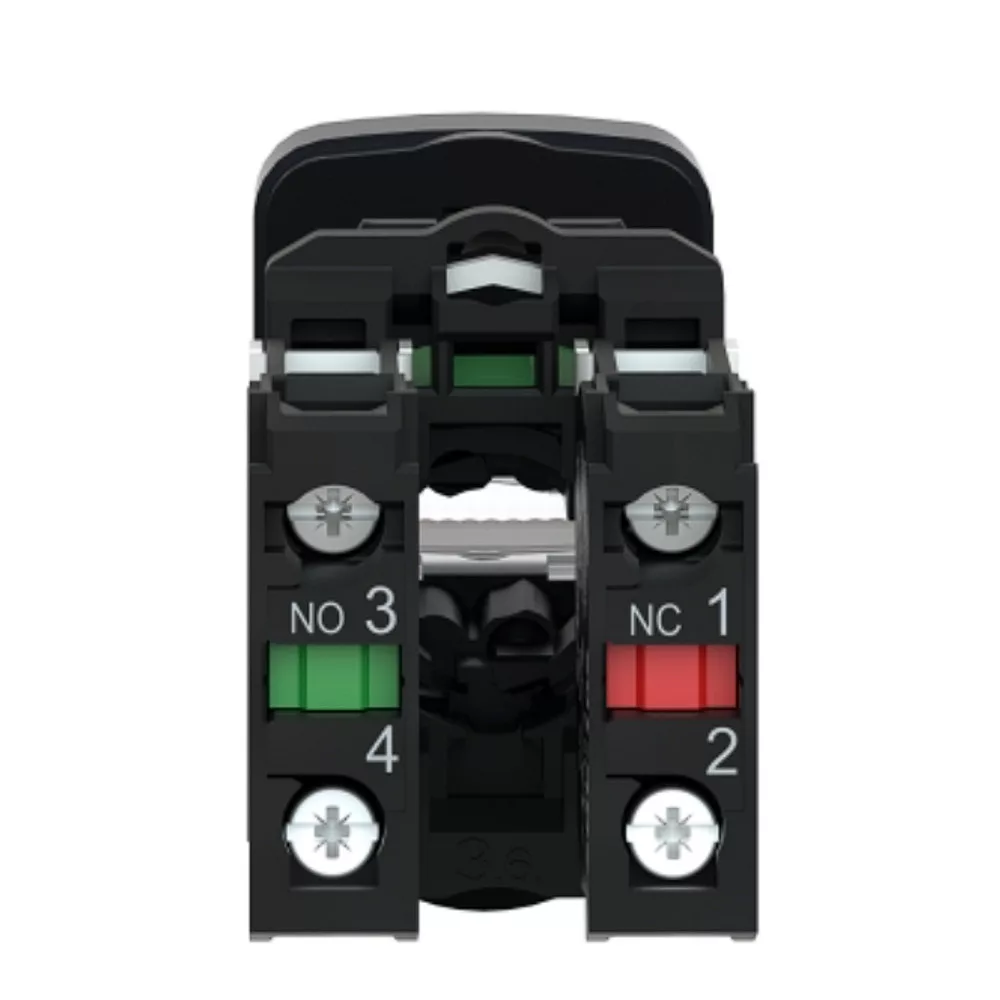

• Végpontok leírása ISO n°1: (11-12)NC, (13-14)NO
• Nettó súly: 0,066 kg
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• Jelzések színe:
  • Fekete jelzés fehér védőkupakok esetén
  • Fehér jelzés zöld, piros vagy fekete védőkupakok esetén
• Kezelőprofil: Zöld süllyesztett, I (fehér), Vörös kiemelkedő, O (fehér): érintkezők használata
• Szabványos érintkezők: pozitív nyitás
• Van megfelel IEC 60947-5-1 3-as szakasz:
  • üzemi mozgás:
    • 1,5 mm (NC változó elektromos állapot)
    • 2,6 mm (NO változó elektromos állapot)
    • 4,3 mm (összes úthossz)
  • üzemelési erő:
    • 3,5 N NC változó elektromos állapot
    • 3,8 N NO változó elektromos állapot
• Mechanikai tartósság: 1000000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
• Csavarfej alakja:
  • Kereszt megfelelő JIS No 1 csavarhúzó
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
• [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
• [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
• [Ie] névleges üzemi áram:
  • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • 6 A -125...180 V, AC-15: B300, A600 megfelel az IEC 60947-5-1/1991
  • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 0,27 A -250 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
  • 0,55 A -125 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
  • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
• Elektromos megbízhatóság IEC 60947-5-4:
  • Λ < 10exp(-6) -5 V és 1 mA érintkezésben megfelel az IEC 60947-5-5
  • Λ < 10exp(-8) -17 V és 5 mA érintkezésben megfelel az IEC 60947-5-5 szabványnak
• Jelzés típusa: Folyamatos
• Fényforrás színe: Fehér
• Betáplálási feszültség korlátok:
  • 19,2…30 V DC különetlen
  • 21,6…26,4 V AC
• Áramfelvétel: 18 mA
• Élettartam: 100000 év 24 V visszatérése esetén
• Átmeneti ellenállás: 1 kV megfelel IEC 61000-4-5 3. szint
• Készülék bemutatása: Komplett termék

Környezet:

• Védőkezelés: TH kérésre
• Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
• Környezeti levegő hőmérséklete a működéshez: -40…70 °C
• Túlfeszültségi kategória: II. osztály megfelel az IEC 61156-5 szabványnak
• IP védettségi szint:
  • IP669 megfelel az MSZ EN 60529 szabványnak
  • IP69K megfelel az MSZ EN 60529 szabványnak
  • IP69K kettős szigetelés
• NEMA védettségi szint: NEMA 13, NEMA 4X
• IK védettségi fok: IK05, amely megfelel az IEC 50102 szabványnak
• Szabványok:
  • IEC 60947-5-1/1991
  • UL 508-CM
  • IEC 60947-1
  • JIS C 4520
  • CSA C22.2 14. sz
  • IEC 60947-5-5
  • JIS C8201-2-2
• Terméktanúsítványok: CSA-Ex, LROS (függőben), BV, UL listán, DNV-GL
• Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság:
  • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
• Ellenállás gyors tranziensekkel szemben: 2 kV megfelel IEC61000-4-4 1-es szint
• Elektromágneses mezőkkel szembeni ellenállás: 10 V/m megfelel IEC 61000-4-3 3. szint
• Ellenállás elektrosztatikus kisüléssel szemben:
  • 6 kV kikapcsoláskor megfelel IEC 61000-4-2 3. szint
  • 8 kV szabad levegőben (szigetelt részeken) megfelel IEC 61000-4-2 3. szint
• Elektromágneses kibocsátás: B osztály megfelel az IEC 55011 szabványnak
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
