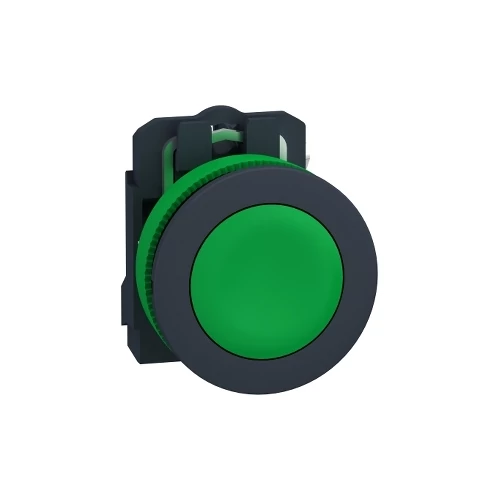

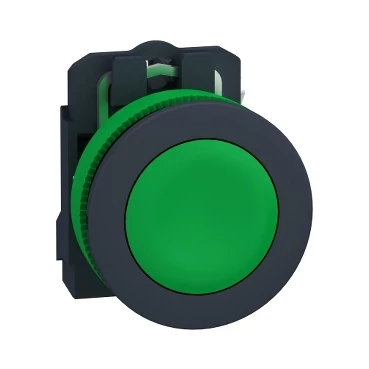

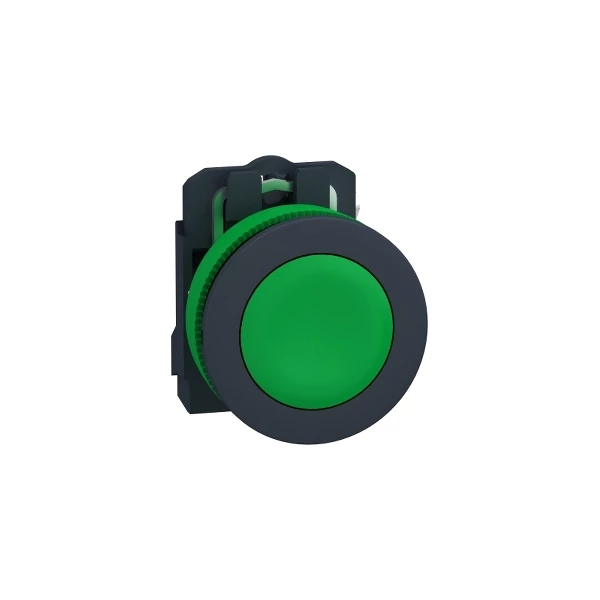

SCHNEIDER XB5FA31 Nyomógomb komplett műa. d22 zöld visszaugró 1z csavaros kerek IP66
2.868 Ft (2.258 Ft + ÁFA)
Menny.:db

SCHNEIDER XB5FA31 Nyomógomb komplett műa. d22 zöld visszaugró 1z csavaros kerek IP66

2.868 Ft (2.258 Ft + ÁFA)
Menny.:db
Gyártó:
Vonalkód: 3606481360465
Cikkszám: XB5FA31
Elérhetőség: Rendelésre 7-10 munkanap alatt
Átlagos értékelés: Nem értékelt
Szállítási díj: 2.068 Ft
Várható szállítás: 2025. július 01.

SCHNEIDER XB5FA31 Nyomógomb komplett műa. d22 zöld visszaugró 1z csavaros kerek IP66

Műszaki adatok:

  • Termékválaszték: Harmony XB5R
  • Termék vagy alkatrész típusa: Nyomógomb
  • Készülék rövid neve: XB5P
  • Termék kompatibilitása: ZBYF2101, ZBYF4101, ZBYF6101, ZBYF6102, ZBZF32, ZBZF33, ZB4FBZ007
  • Külső tokozat anyaga: Műanyag
  • Sötétszürke műanyag: fej típusa, Süllyesztett
  • Rögzítőperem anyaga: Műanyag
  • Szerelési átmérő: 30,5 mm
  • Minimális rendelési mennyiég: 1
  • Jelzőegység fej: Kerek
  • Kezelő típusa: rugós
  • Kezelőprofil: Zöld süllyesztett, jelöltetlen
  • Érintkezők típusa és összetétele: 1 NEM
  • Érintkezők működése: Lassan bontó
  • Csatlakozás típusa:
    • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
    • Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1

Kiegészítő jellemzők:

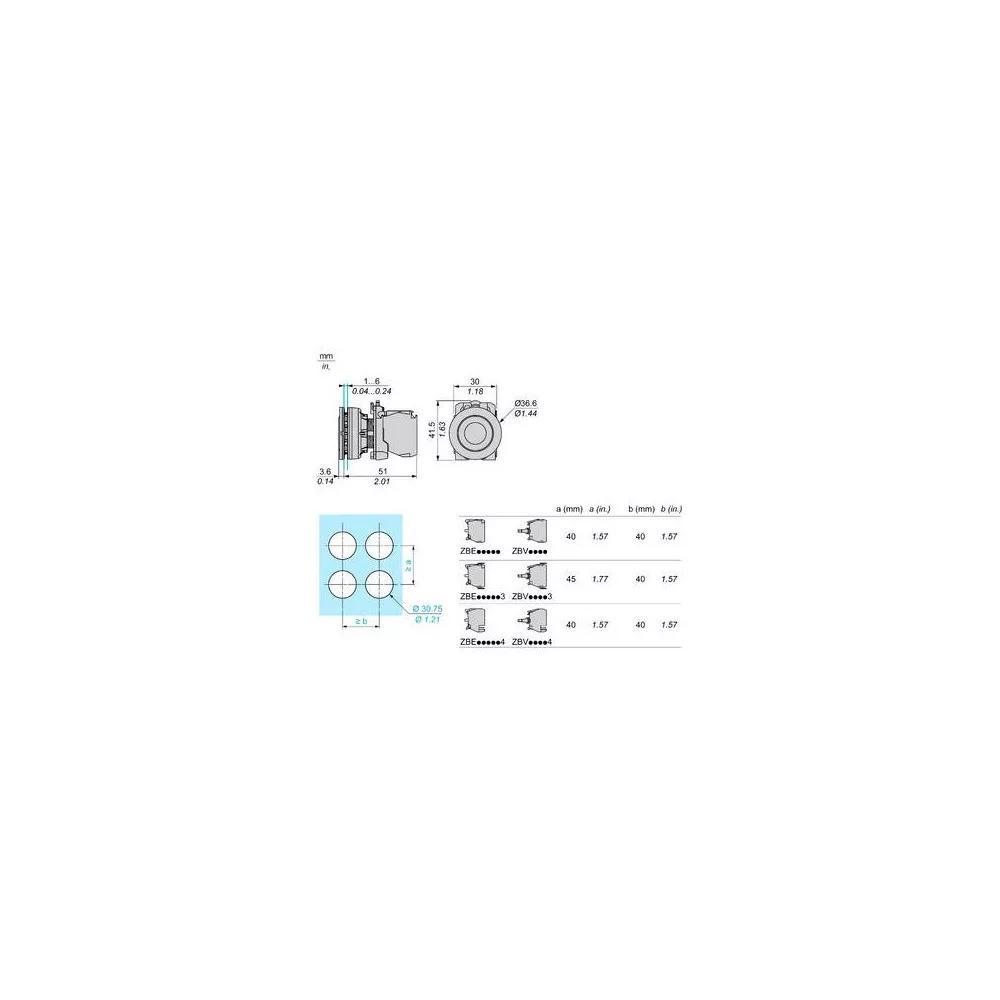

  • Magasság: 42 mm
  • Szélesség: 36,6 mm
  • Mélység: 55 mm

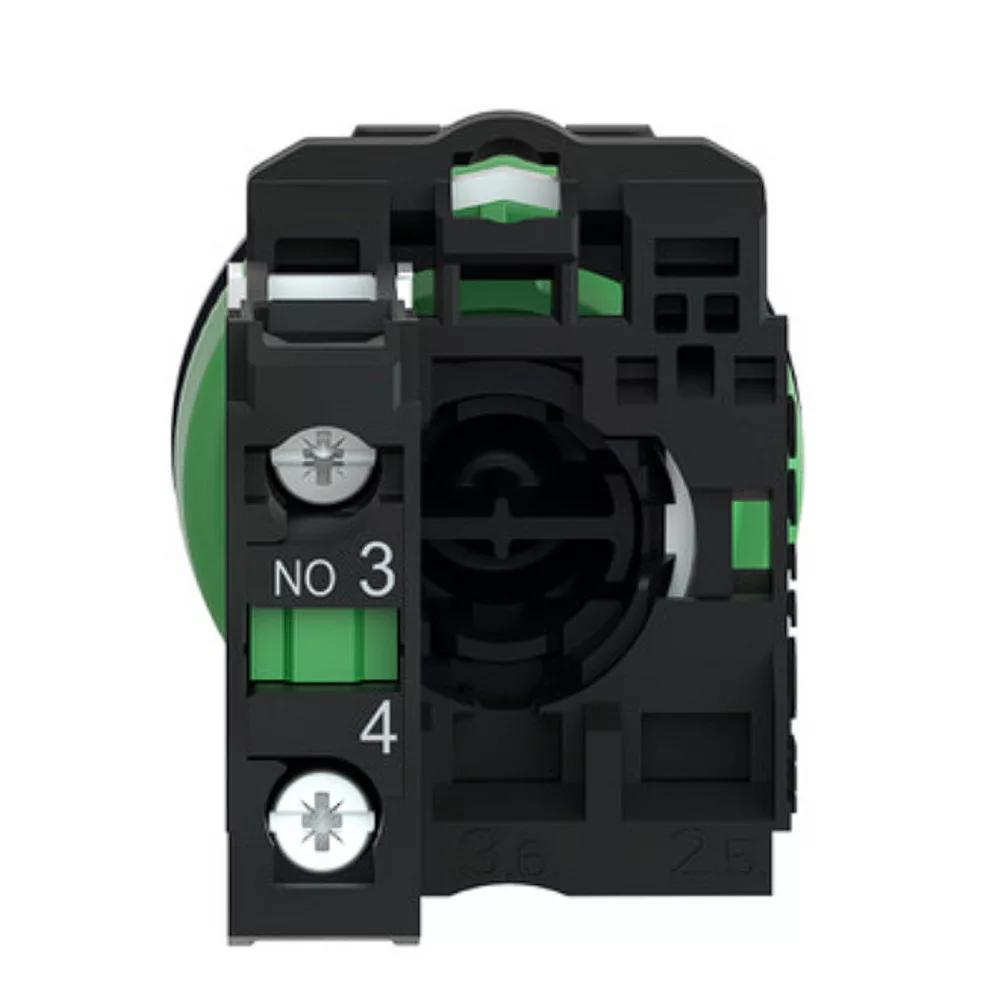

  • Végpontok leírása ISO n°1: (13-14)NO
  • Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
  • Érintkezők használata: Szabványos érintkezők
  • Pozitív nyitás: Nincs
  • Üzemi mozgás:
    • 2,6 mm (NO változó elektromos állapot)
    • 4,3 mm (összes úthossz)
  • Üzemelési erő: 3,8 N NO változó elektromos állapot
  • Mechanikai tartósság: 10000000 ciklus
  • Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
  • Csavarfej alakja:
    • Kereszt megfelelő Philips sz 1 csavarhúzó
    • Kereszt megfelelő pozidriv No 1 csavarhúzó
    • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
    • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
  • Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
  • Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
  • [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
  • [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1 szabványnak
  • [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
  • [Ie] névleges üzemi áram:
    • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,55 A -125 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
    • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • Elektromos élettartam:
    • 1000000 ciklus AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1/1991: K. függelék
    • 1000000 ciklus AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra,terhelési tényező: 0,5 megfelel IEC 60947-5-1/1991: K. függelék
    • 1000000 ciklus AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1/1991: K. függelék
    • 1000000 ciklus DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1/1991: K. függelék
    • 1000000 ciklus DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1/1991: K. függelék
  • Elektromos megbízhatóság IEC 60947-5-4:
    • Λ < 10exp(-6) -5 V és 1 mA érintkezésben megfelel az IEC 60947-5-5
    • Λ < 10exp(-8) -17 V és 5 mA érintkezésben megfelel IEC 60947-5-5

Készülék bemutatása:

  • Komplett termék
  • Szigetelő sapka: Nem
  • Testreszabható: 1
  • Belső rendelési azonosító: XB5FACUST01
  • Kompatibilitási kód: XB5

Környezet:

  • Védőkezelés: TH kérésre
  • Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
  • Környezeti levegő hőmérséklete a működéshez: -40…70 °C
  • Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
  • IP védettségi szint:
    • IP669 megfelel az MSZ EN 60529 szabványnak
    • IP671
    • IP69K
    • IP69K kettős szigetelés
    • 4-es típus megfelel az UL 512-nek
    • 13-as típus megfelel az UL 512-nek
    • Típus 4X megfelel UL 512
    • 2 megfelel az UL 512 szabványnak
  • NEMA védettségi szint: NEMA 13, NEMA 4X
  • IK védettségi fok: IK03, amely megfelel az IEC 50102 szabványnak
  • Szabványok:
    • IEC 60947-1
    • UL 508-CM
    • JIS C 4520
    • IEC 60947-5-5
    • IEC 60947-5-1/1991
    • CSA C22.2 14. sz
    • JIS C8201-2-2
    • ISO 22196:2011
    • ISO 21702
  • Terméktanúsítványok: UL listán, CSA-Ex
  • Rezgési ellenállás:
    • 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
    • 3,5 mm (f= 2…10 Hz) az IEC 60068-2-6 szabványnak megfelelően
  • Ütésállóság:
    • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
    • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
    • 294 m/s² (időtartam = 6 ms) esetén 1000 lökés minden irányba megfelelő IEC 60068-2-27, Ea tesztek
  • Gyártó: SCHNEIDER

A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !

Leírás és Paraméterek

Leírás:

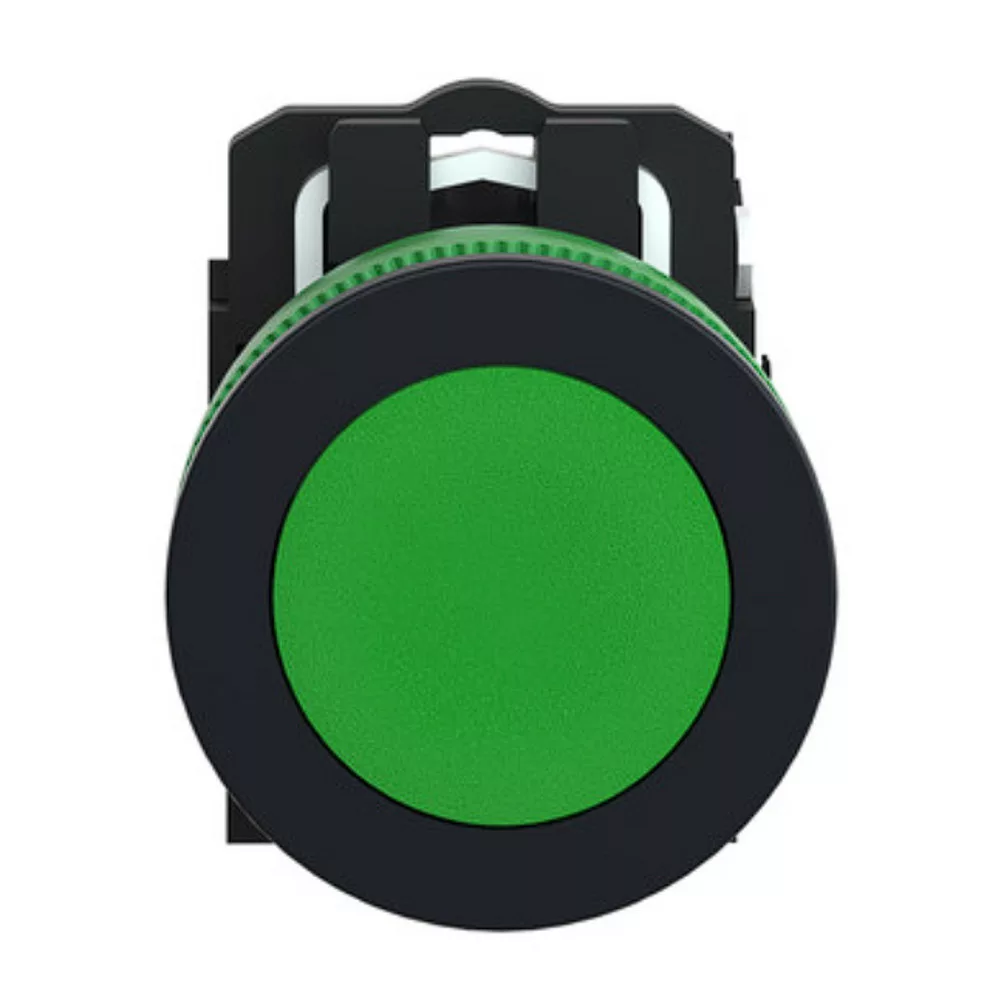

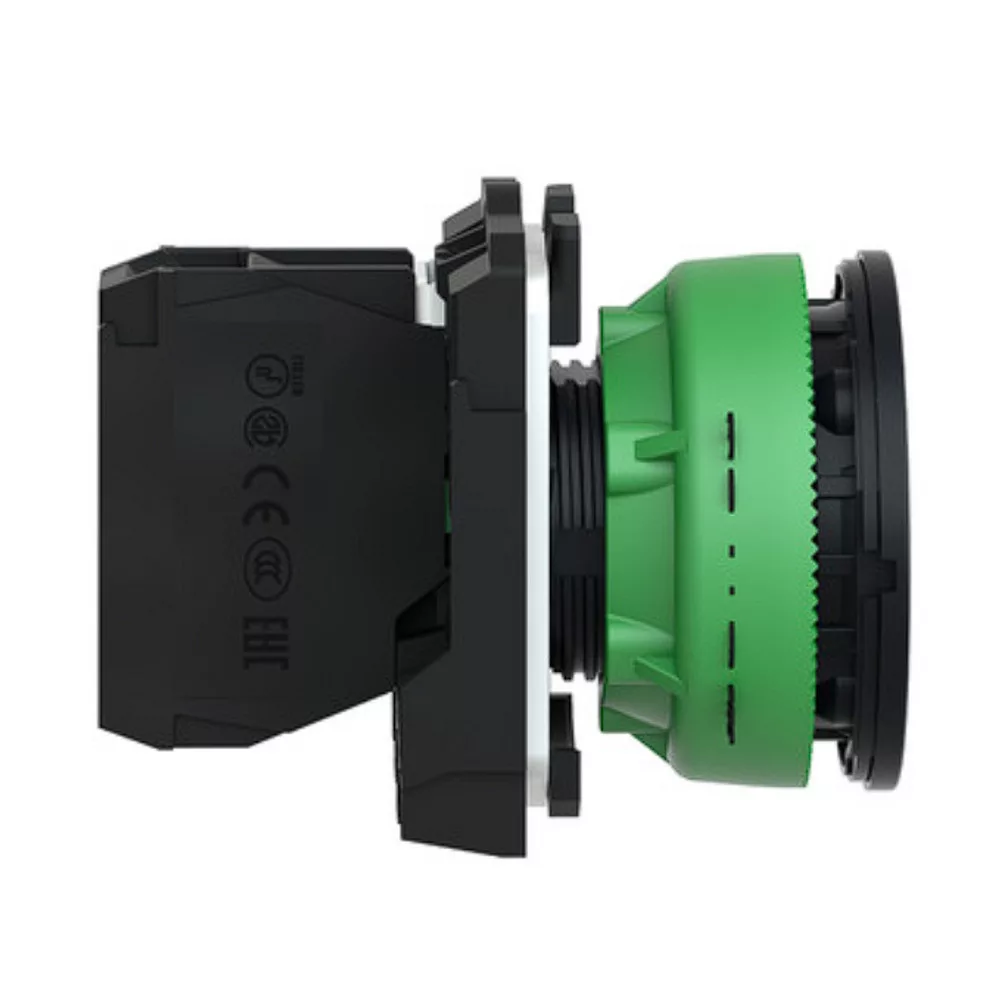

SCHNEIDER XB5FA31 egy komplett ipari zöld nyomógomb, amely a Harmony XB5 sorozat része. Ez a típus előre összeállított, rugós visszaugró (momentary) működésű, 1 záróérintkezővel (1Z / 1NO) rendelkezik, műanyag házas, és 22 mm-es furatba szerelhető.

Alkalmazási terület:

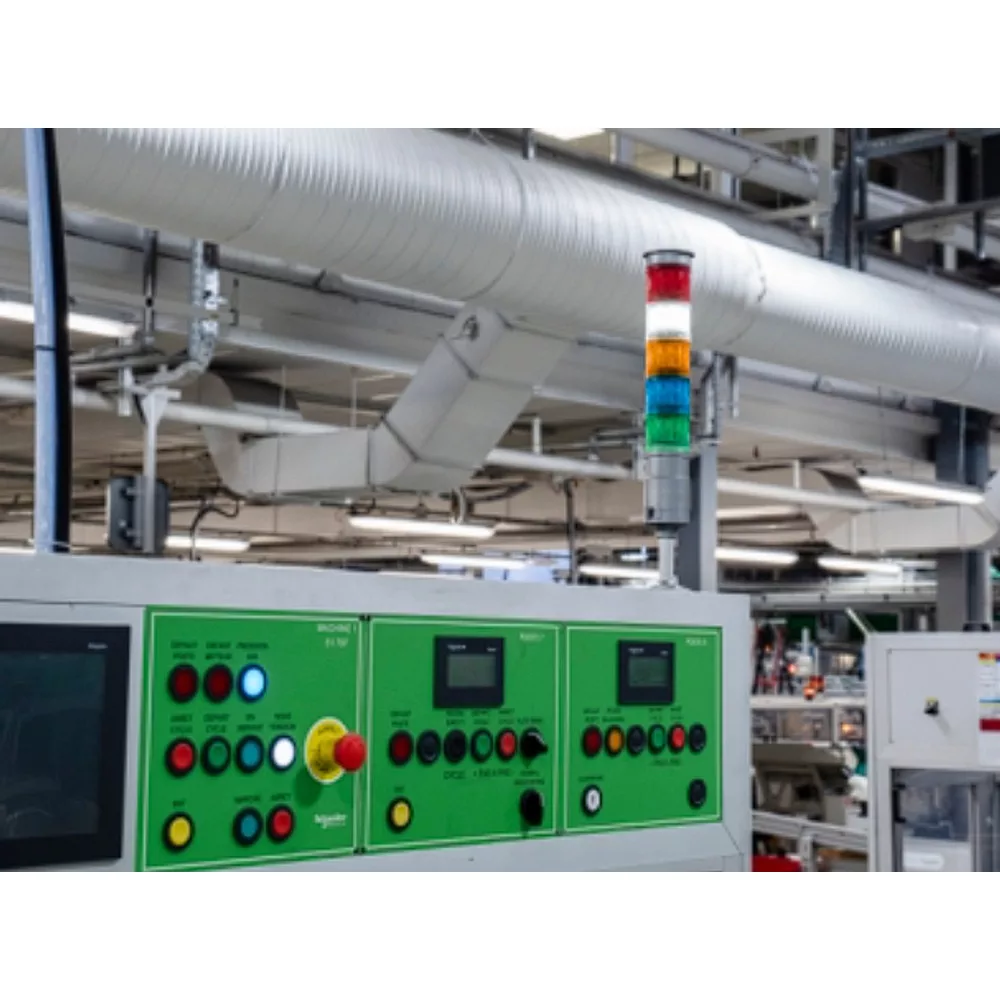

  • Ipari vezérlőszekrények
  • Start-gombként gépeken vagy folyamatok indítására
  • Automatizálási rendszerek helyi működtetésére
  • Beltéri vagy kültéri alkalmazás (IP66 védelem mellett)

Előnyök:

  • Kompakt és komplett – nem kell külön elemekből összeállítani
  • IP66 védelem – por- és vízsugár ellen védett előlapon
  • Egyszerű szerelés – gyors csavaros rögzítés és bekötés
  • Hosszú élettartam – megbízható működés ipari környezetben
  • Zöld szín – jellemzően „indítás” funkciókhoz használják

Szerelési útmutató (röviden):

  • Készíts egy Ø 22 mm-es furatot a vezérlőpanelbe.
  • Helyezd be az XB5FA31 nyomógombot az előlapba.
  • Rögzítsd hátulról a rögzítőgyűrűvel.
  • Kösd be a csavaros sorkapcsokra a vezetéket a 1NO érintkezőhöz.
  • Teszteld a működést.

További információ:

  • Ha több érintkezőre van szükséged, más változatok (pl. 1NO + 1NC) is elérhetők.
  • Ez a típus előre összeállított, tehát nem moduláris elemekből kell külön összeállítani.

Fenntarthatóság: Átláthatóság Megfelel az RoHS/REACh előírásoknak Green Premium Fenntarthatósági-média

A Green PremiumTM címke a Schneider Electric azzal kapcsolatos elkötelezettségét jelképezi, hogy környezetvédelmi szempontból kategóriaelső termékeket biztosítson. A Green Premium biztosítja a legújabb szabályozásoknak való megfelelőséget, a környezeti hatásokkal kapcsolatos átláthatóságot, valamint a termékek újrahasznosíthatóságát és alacsony CO2-kibocsátását.

További információ:

  • REACh rendelet
  • REACh nyilatkozat
  • EU RoHS irányelv

Megfelelőség:

  • EU RoHS nyilatkozat
  • Kínai RoHS rendelet
  • Kínai RoHS nyilatkozat
  • A Kínai RoHS rendelet hatályán kívül eső termék. Az anyagok feltüntetése tájékoztató jellegű.

Környezetvédelmi közzététel:

  • WEEE Nem szabad a háztartási hulladékba dobni.

A terméket az európai uniós piacok területén az adott hulladékgyűjtési szabályozásnak megfelelően kell leselejtezni, és nem szabad a háztartási hulladékba dobni.
