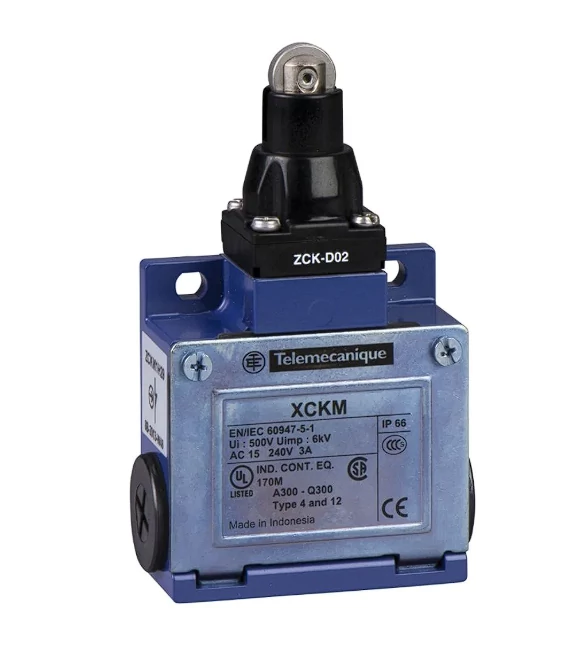

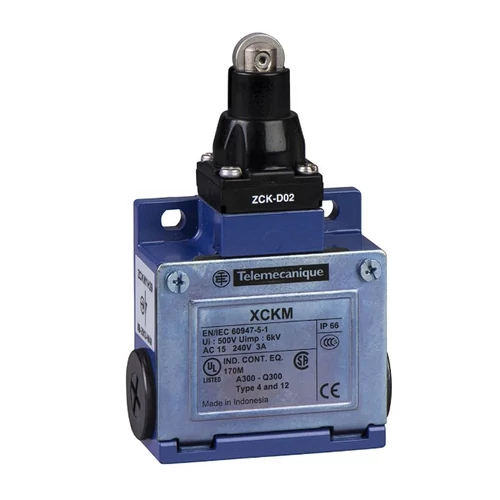

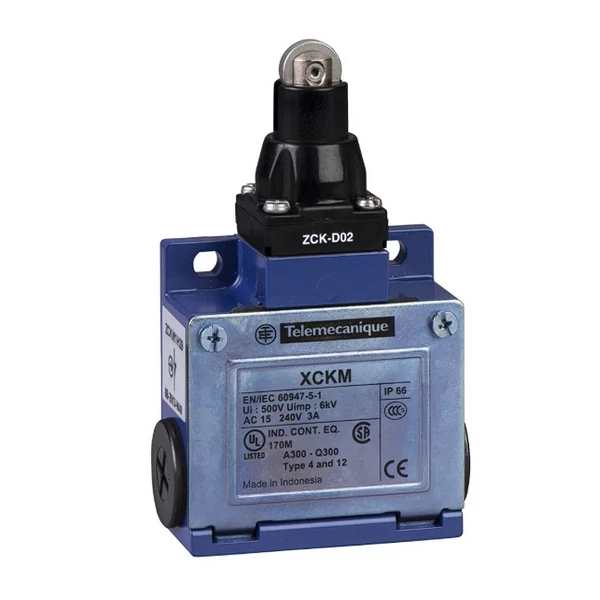

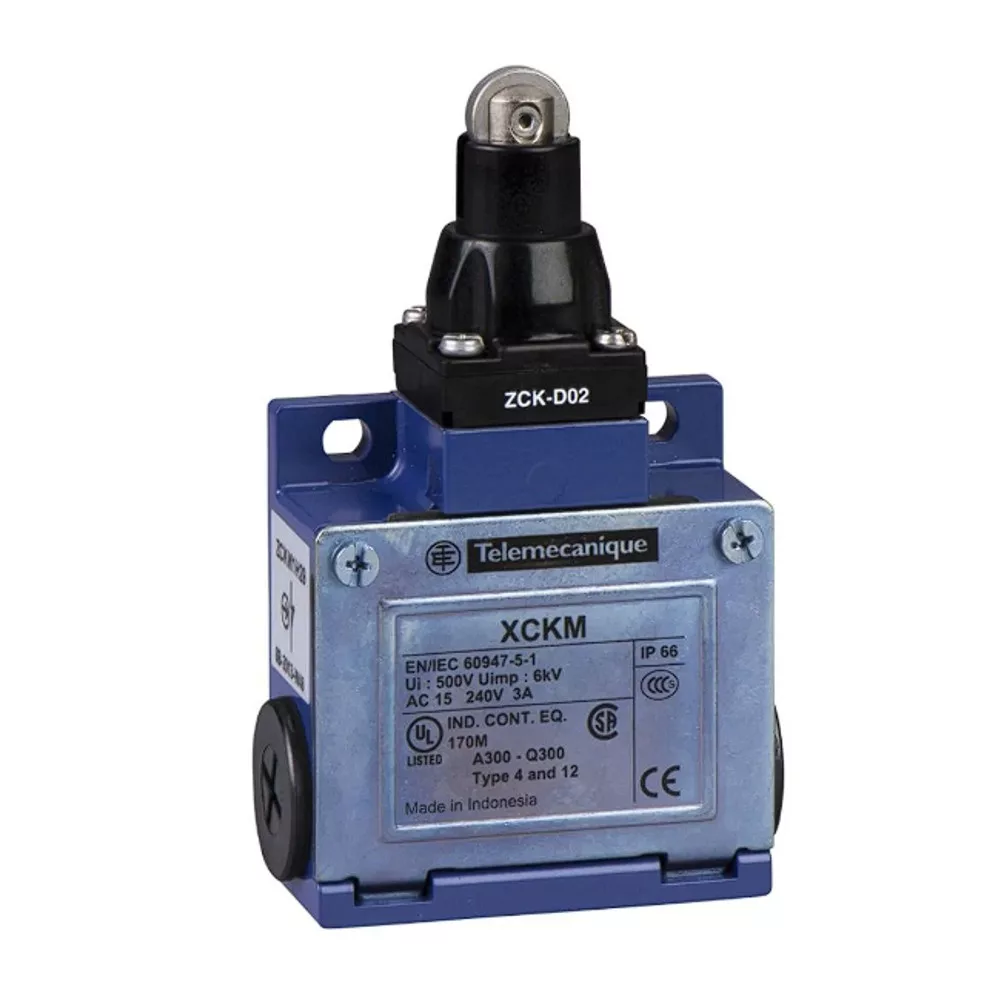

SCHNEIDER Végálláskapcsoló fém 1ny 1z görgős ütköző 3A/AC15/230V IP66/IP67 - XCKM102

SCHNEIDER XCKM102 Végálláskapcsoló fém-tokozat 1-ny 1-z 3A/AC-15/230V IP66

Műszaki adatok:

• Nettó tömeg: 0,255 kg
• Termék vagy alkatrész típusa: végálláskapcsoló
• Működéshez szükséges környezeti levegő hőmérséklete: -25-70 °C
• Anyag: fém
• Hossz: 14,7
• Érintkezők működése: rövidzárlatvédelem
• Mechanikai tartósság: 20000000 ciklus
• Pozitív nyitás: -val/-vel
• Védőkezelés: TC
• Rövidzárlatvédelem: 10 A-es biztosítékpatron, gG típus
• Kezelő típusa: rugós visszatérítésű görgős dugattyú fém
• Sorozatnév: szabványos formátum
• Fej típusa: dugattyúfej
• IK védelmi fokozat: IK05 az EN 50102 szabványnak megfelelően
• Pólusok száma: 2
• Anyag: fém
• Test anyaga: zamak
• Érintkezők szigetelési formája: Zb
• Érintkezők típusa és összetétele: 1 NC + 1 NO
• Maximális működtetési sebesség: 0,5 m/s
• Minimális működtetési sebesség: 0,01 m/perc
• Minimális kioldóerő: 12 N
• Kezelőfej mozgása: lineáris
• Lépések száma: 1
• Pozitív nyitás minimális erő: 36 N
• Kapcsolóműködtetés: 30°-os bütyökkel
• Megközelítés típusa: oldalsó megközelítés, 2 irány
• Szabványok: CSA C22.2 No 14 EN 60204-1 EN 60947-5-1 IEC 60204-1 IEC 60947-5-1 UL 508
• Elektromos tartósság:
  • 5000000 ciklus, DC-13, induktív terhelésű típus, 120 V, 4 W, üzemi ráta <60 cikl/perc, terhelési tényező: 0,5 megfelel az IEC
  • 60947-5-1 C függelékének 5000000 ciklus, DC-13, induktív terhelésű típus, 24 V, 7 W, üzemi ráta <60 cikl/perc, terhelési tényező: 0,5
  • megfelel az IEC 60947-5-1 C függelékének 5000000 ciklus, DC-13, induktív terhelésű típus, 48 ​​V, 10 W, üzemi ráta <60 cikl/perc, terhelési tényező: 0,5 megfelel az IEC 60947-5-1 C függelékének
• [Uimp] névleges lökőfeszültség-állóság: 6 kV megfelel az IEC 60664 szabványnak 6 kV megfelel az IEC 60947-1 szabványnak
• Érintkezőkód megnevezése: A300, AC-15 (Ue = 240 V), Ie = 3 A megfelel az EN/IEC 60947-5-1 A függelékének Q300, DC-13 (Ue = 250 V), Ie = 0,27 A megfelel az EN/IEC 60947-5-1 A függelékének
• Áramütés elleni védelem osztálya: I. osztály megfelel az IEC 61140 szabványnak I. osztály megfelel az NF C 20-030 szabványnak
• Terméktanúsítványok: CCC CSA UL
• [ui] névleges szigetelési feszültség: 300 V megfelel a CSA C22.2 14. számú szabványnak 300 V megfelel az UL 508 szabványnak 500 V (3-as szennyezési fok) megfelel az IEC 60947-1 szabványnak
• Környezeti levegő hőmérséklete tárolás közben: -40-70 °C
• Kompatibilitási kód: XCKM
• Mélység: 30 mm
• Eszköz rövid neve: XCKM
• Rögzítési mód: test mellett
• Magasság: 64-64 mm
• Termékcsalád: Telemecanique végálláskapcsolók XC Standard
• Ütésállóság: 50 gn 11 ms-on keresztül megfelel az EN/IEC 60068-2-27 szabványnak
• Rezgésállóság: 25 gn (f= 10-500 Hz) megfelel az EN/IEC 60068-2-6 szabványnak
• Szélesség: 64 mm
• Kábelbemenet: 3 bemenet menetes Pg 11 kábeltömítéshez
• Elektromos csatlakozás: csavaros szorítós csatlakozók, szorítókapacitás: 1 x 0,34...2 x 1,5 mm²
• Maximális ellenállás a csatlakozókon keresztül: 25 mOhm megfelel az IEC 60255-7 3. kategóriának
• Kivitel típusa: rögzített
• Eszközbemutatás: teljes termék
• Specifikus alkalmazás: klasszikus
• [ithe] Hagyományos tokozott hőáram: 10 A AC
• IP védettségi fokozat: IP66 megfelel az EN/IEC 60529 szabványnak
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
