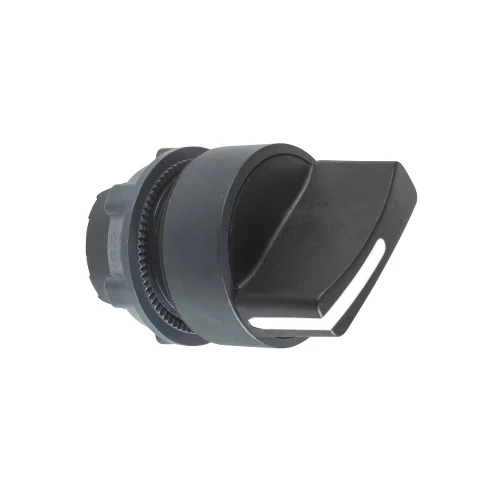

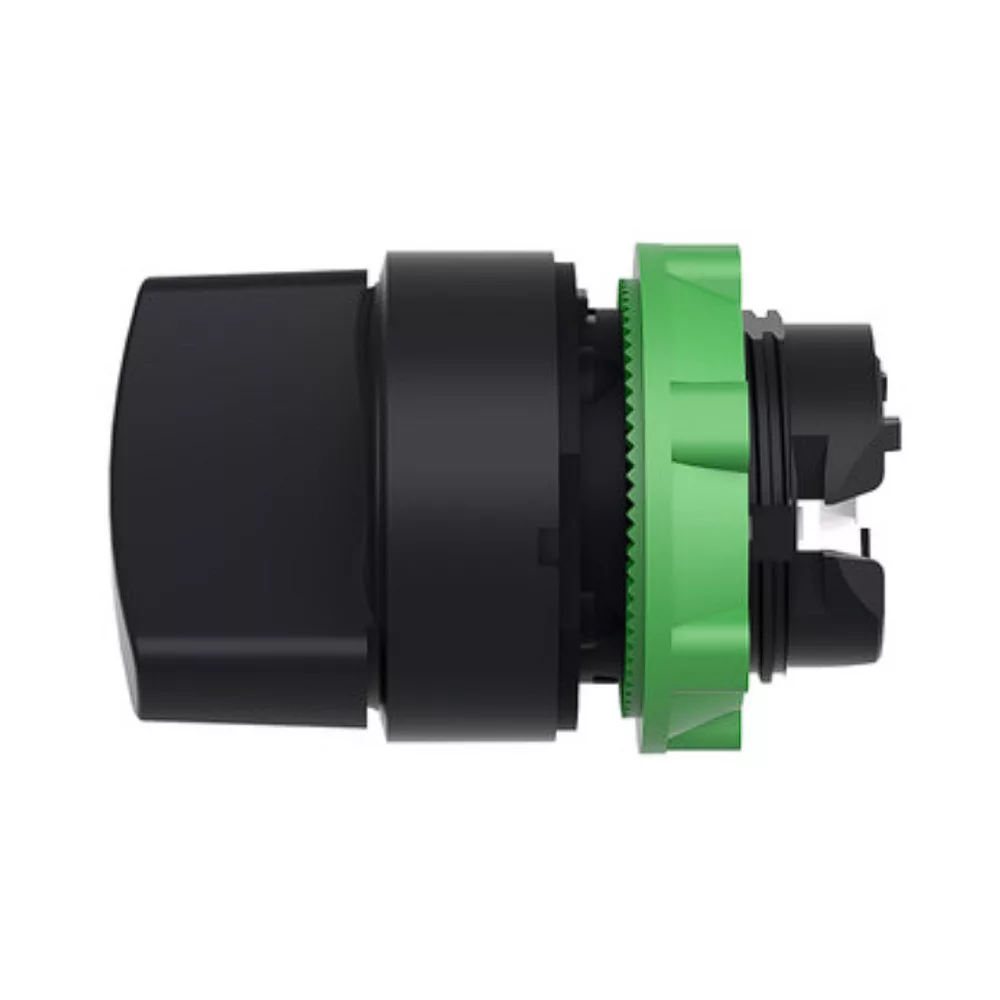

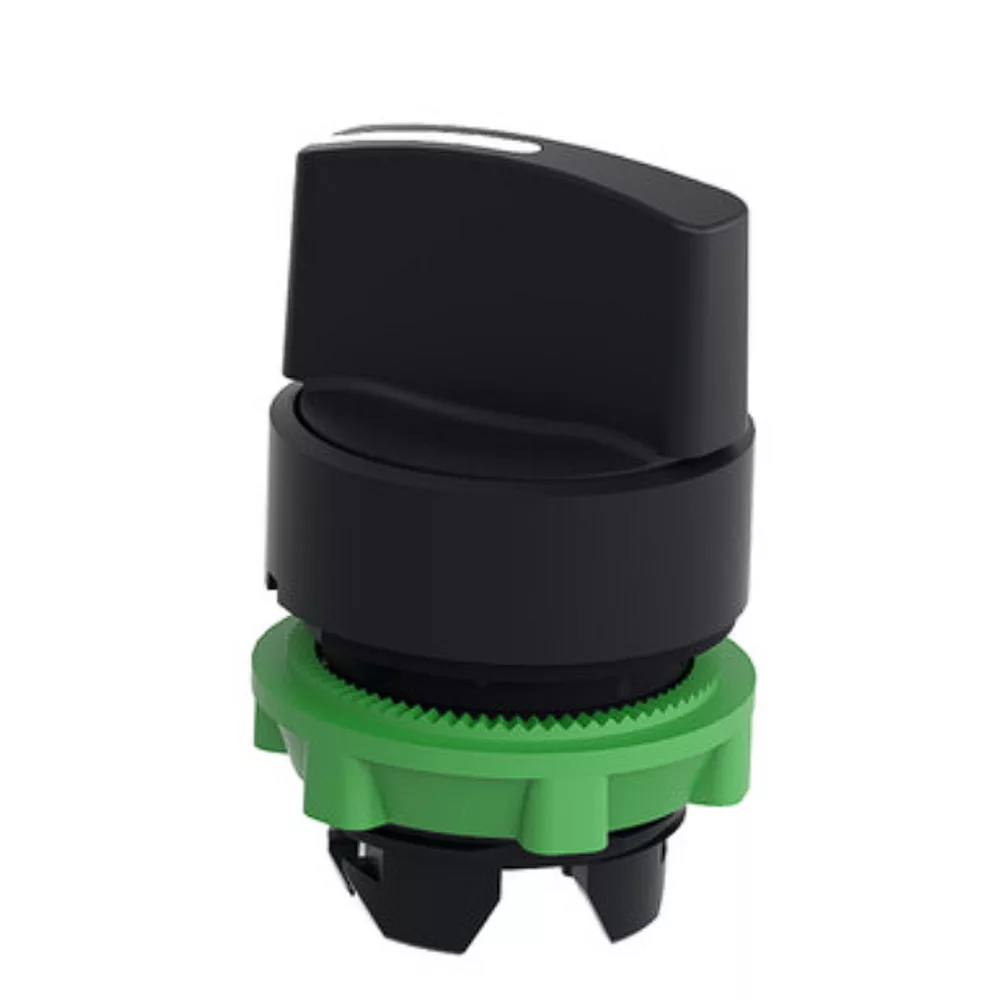

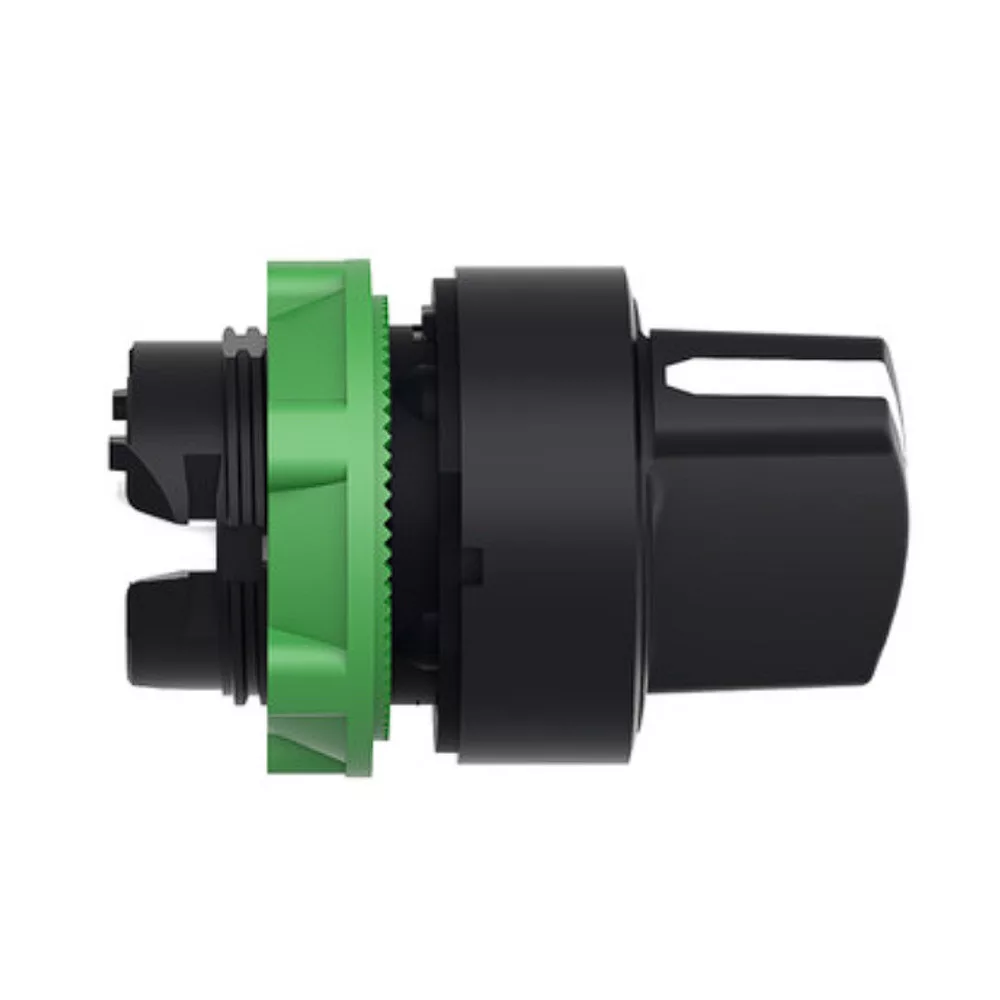

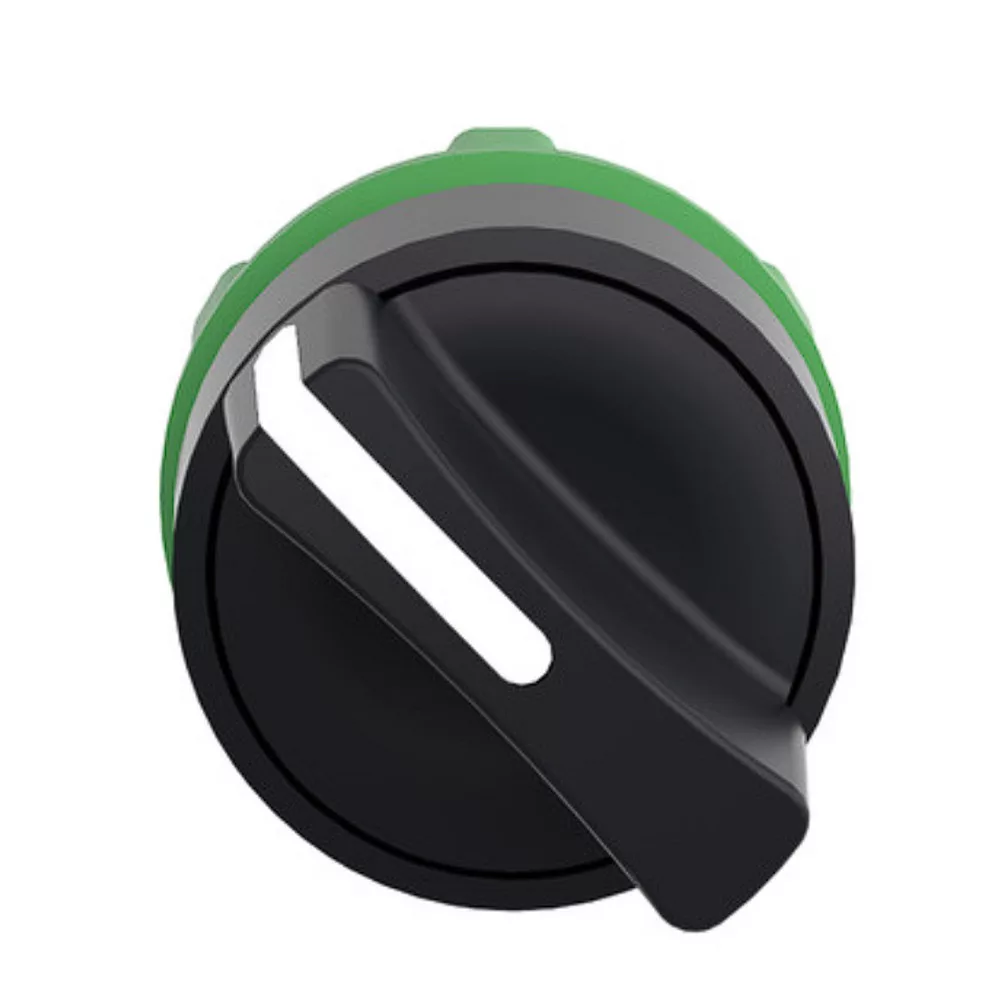

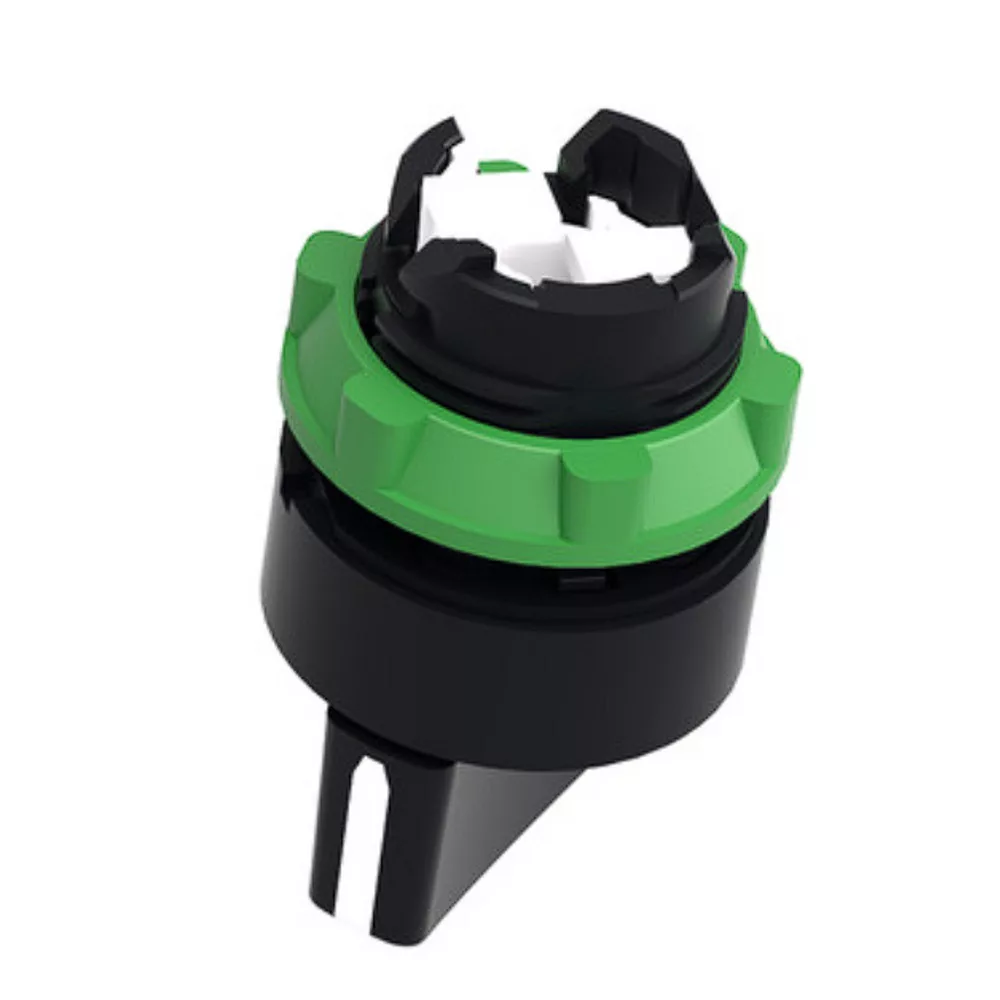

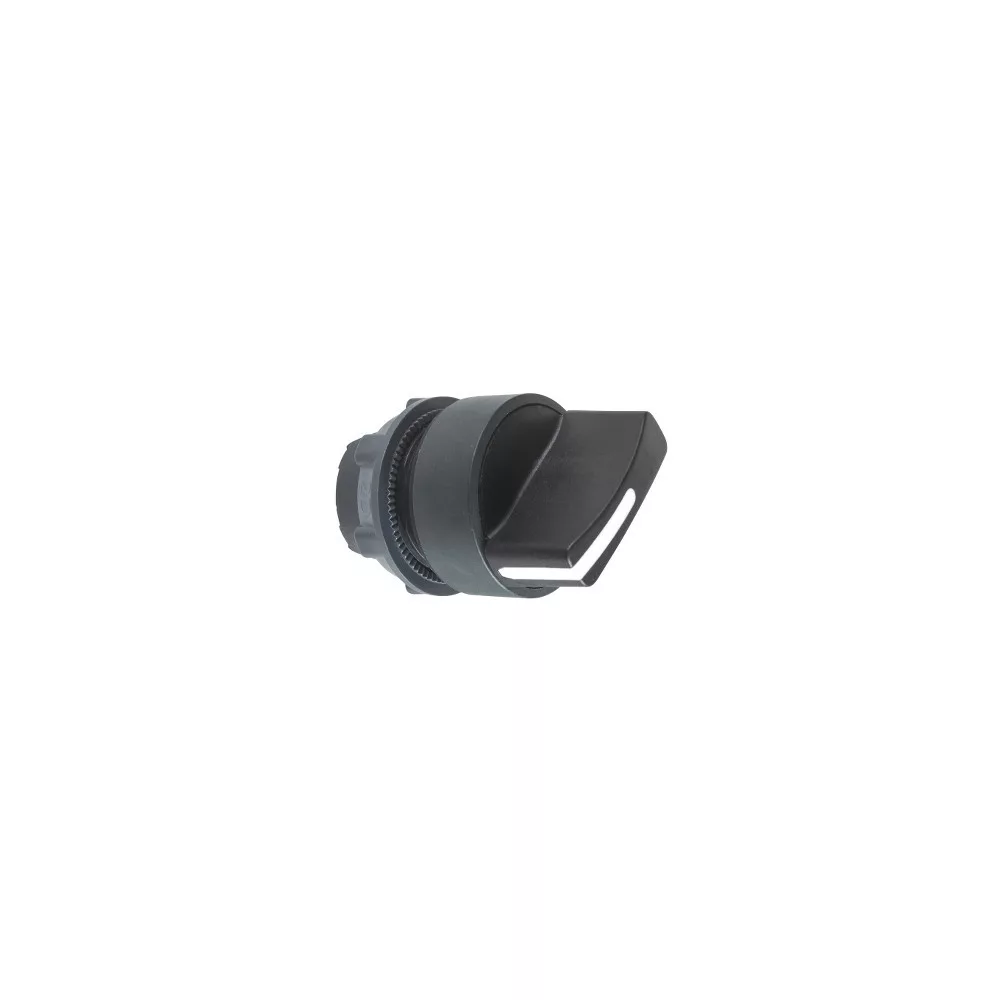

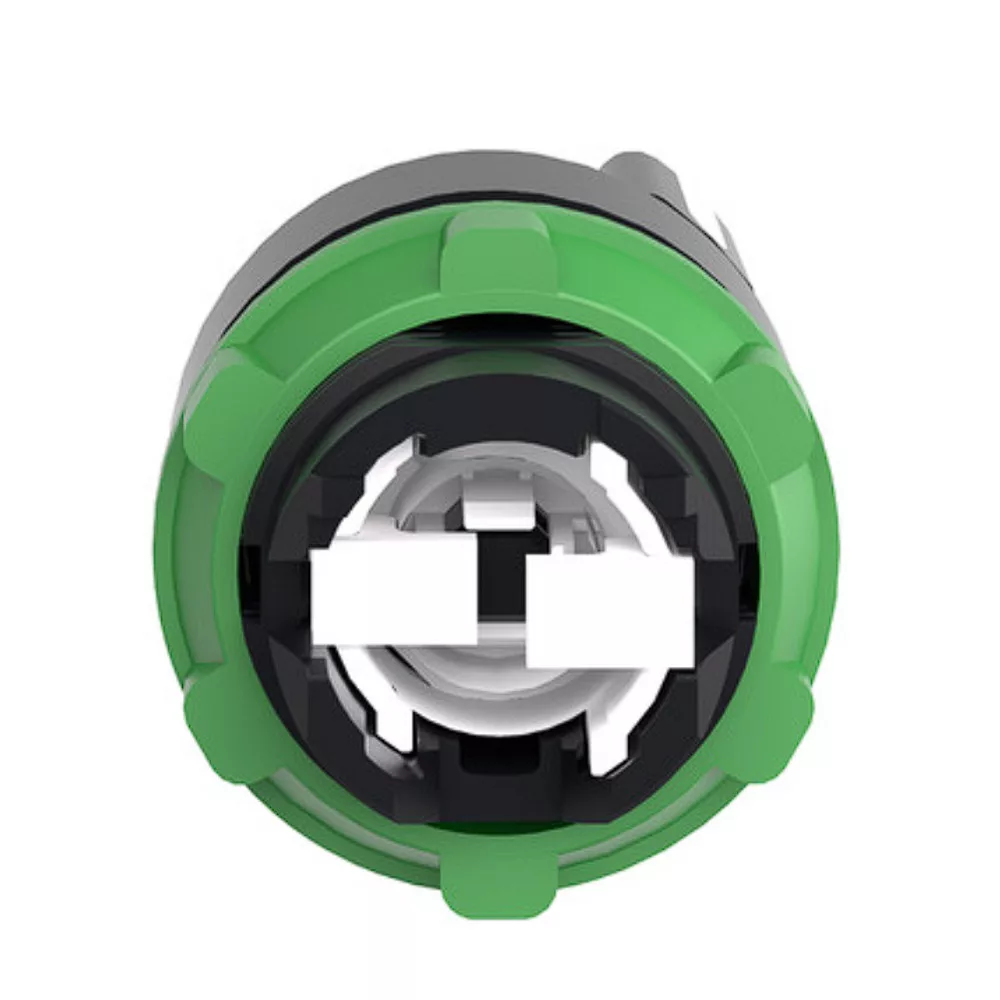

SCHNEIDER Választókapcsoló fej 2állású fekete kar visszaugró - ZB5AD4

SCHNEIDER ZB5AD4 Választókapcsoló fej 2állású fekete kar visszaugró

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Fej egyszerű húzózsinóros kapcsolóhoz
• Készülék rövid neve: ZB5F
• Külső tokozat anyaga: Sötétszürke műanyag
• Szerelési átmérő: 22 mm
• Fej típusa: Szabványos
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Kezelő típusa: Jobbról balra rugós
• Kezelőprofil: Fekete szabványos fogantyú
• Kezelő információ: 2 90°-os állás

Kiegészítő jellemzők:

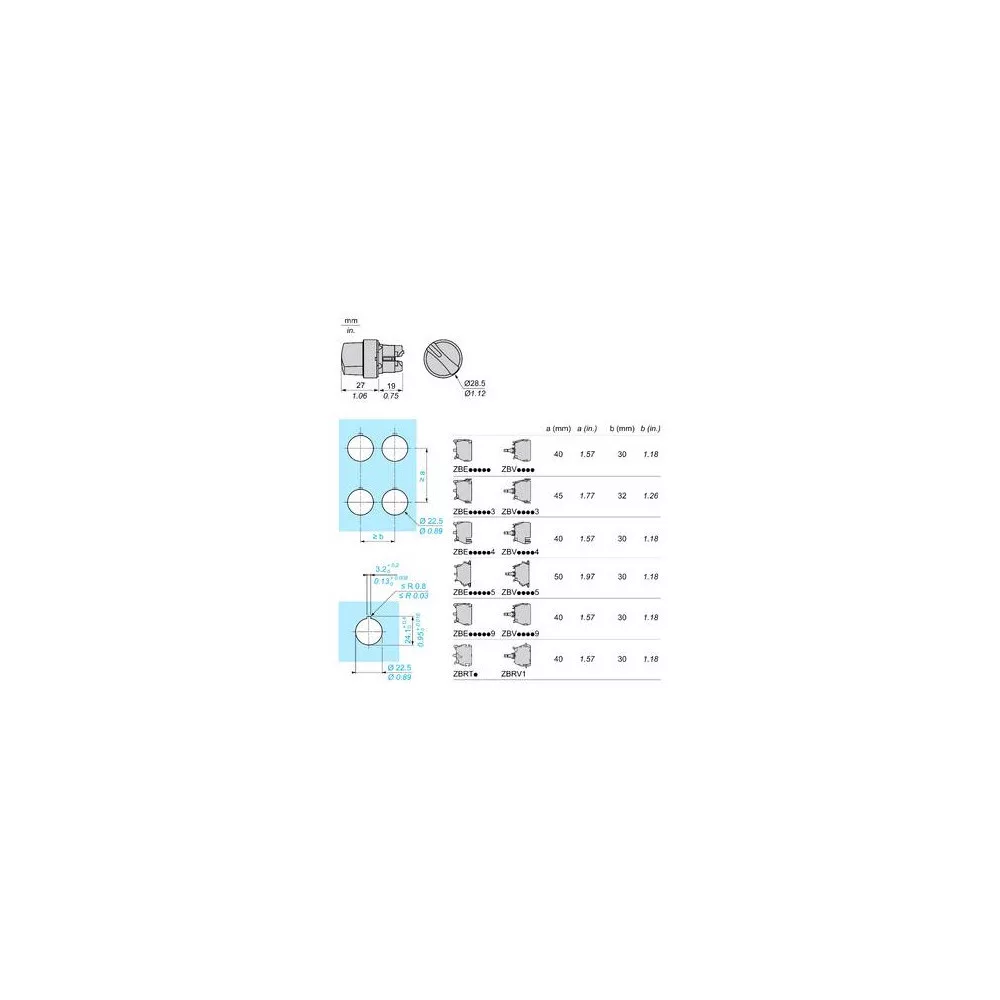

• CAD teljes szélesség: 29 mm
• CAD teljes magasság: 29 mm
• CAD teljes mélység: 46 mm
• Nettó súly: 0,02 kg
• Mechanikai tartósság: 1000000 ciklus
• Állomás neve: XALD 1...5 furat, XALK 2...5 furat
• Elektromos felpítés kódja:
  • C3 esetén <6 érintkezők segítségegyszeres blokkok in mellső szerelésű
  • C4 esetén <6 érintkezők segítségévelszimpla és dupla blokkok mellső szerelésű
  • C5 esetén <5 érintkezők segítségegyszeres blokkok mellső szerelésű
  • C6 esetén <5 érintkezők segítségévelszimpla és dupla blokkok mellső szerelésű
  • C7 esetén <4 érintkezők segítségegyszeres blokkok mellső szerelésű
  • C8 esetén <4 érintkezők segítségévelszimpla és dupla blokkok mellső szerelésű
  • C11 esetén3 érintkezők segítségegyszeres blokkok mellső szerelésű
  • C15 esetén <1 érintkezők segítségegyszeres blokkok mellső szerelésű
  • SF1 esetén <3 érintkezők segítségegyszeres blokkok in mellső szerelésű
  • SR1 esetén <3 érintkezők segítségévelegyszeres blokkok in hátoldalra szerelhető
• Készülék bemutatása: Alapelem

Környezet:

• Vdőkezelés: TH kérésre
• Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
• Környezeti levegő hőmérséklete a működéshez: -40…70 °C
• Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
• IP védettségi szint:
  • IP671 megfelel az MSZ EN 60529 szabványnak
  • IP69K megfelel az MSZ EN 60529 szabványnak
  • IP69K kettős szigetelés
• NEMA védettségi szint:
  • NEMA 13
  • NEMA 4X
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• IK védettségi fok: IK07, amely megfelel az IEC 50102 szabványnak
• Szabványok:
  • UL 508-CM
  • IEC 60947-1
  • IEC 60947-5-5
  • CSA C22.2 14. sz
  • IEC 60947-5-1/1991
  • JIS C 4520
  • JIS C8201-2-2
• Terméktanúsítványok:
  • ​DNV-GL
  • CSA-Ex
  • BV
  • LROS (függőben)
  • UL listán
• Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság:
  • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
