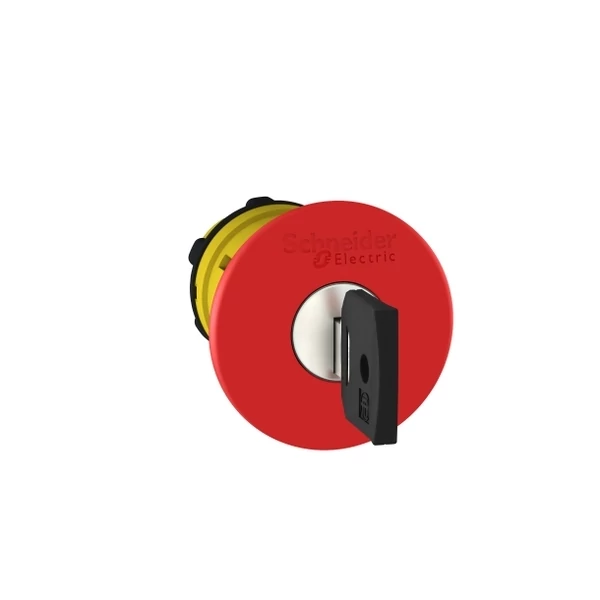

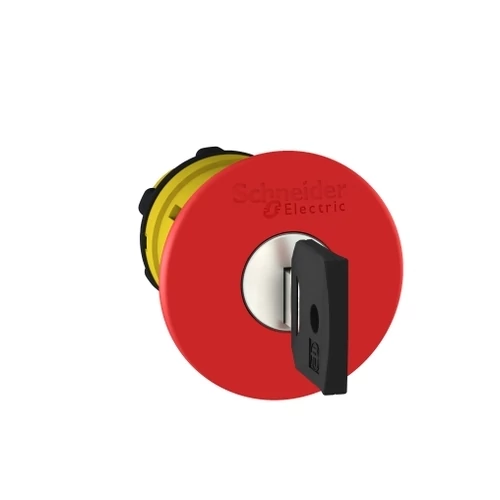

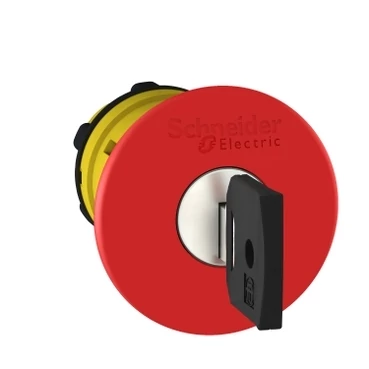

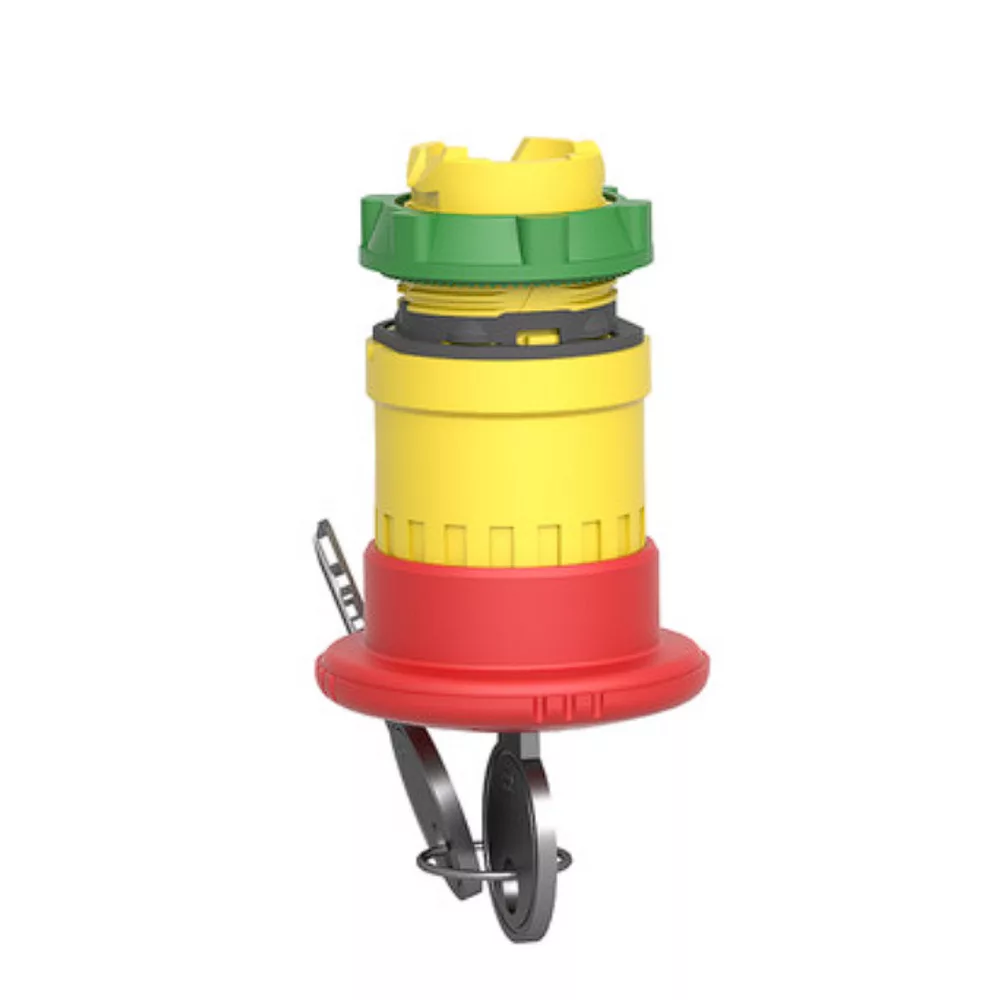

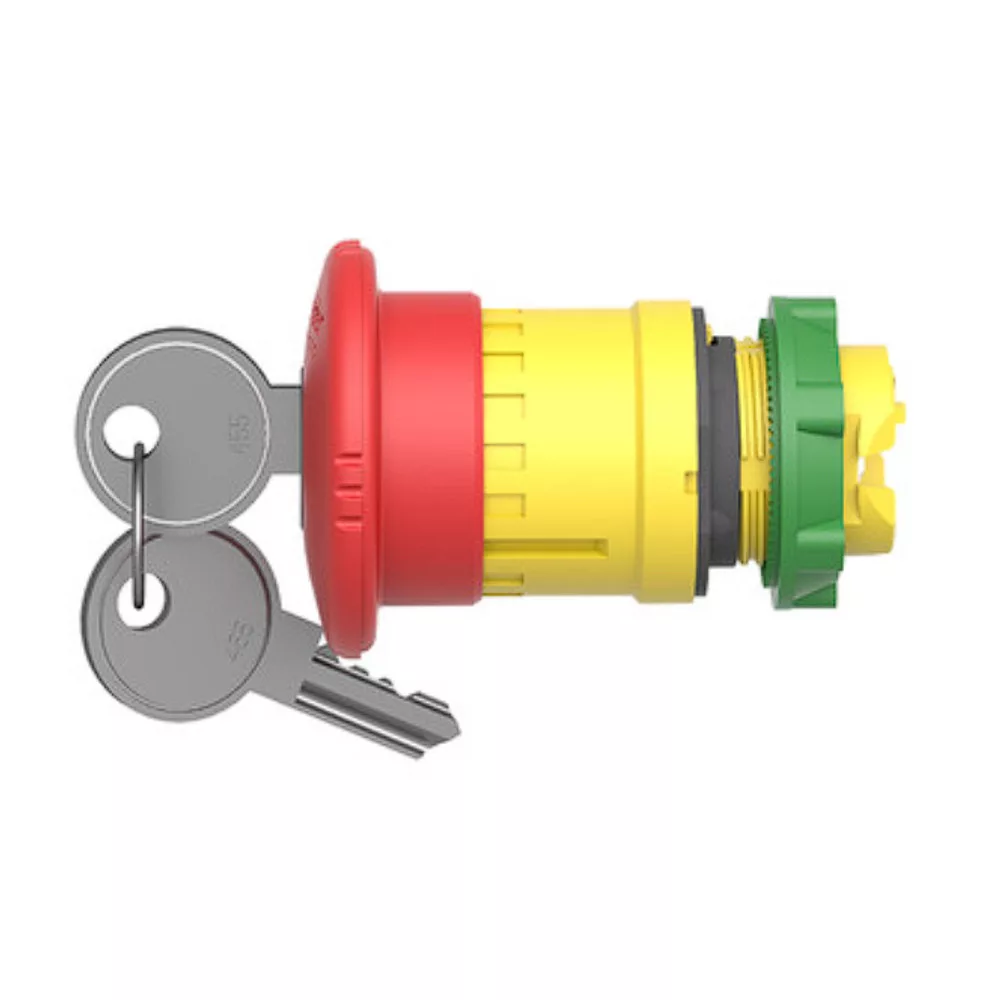

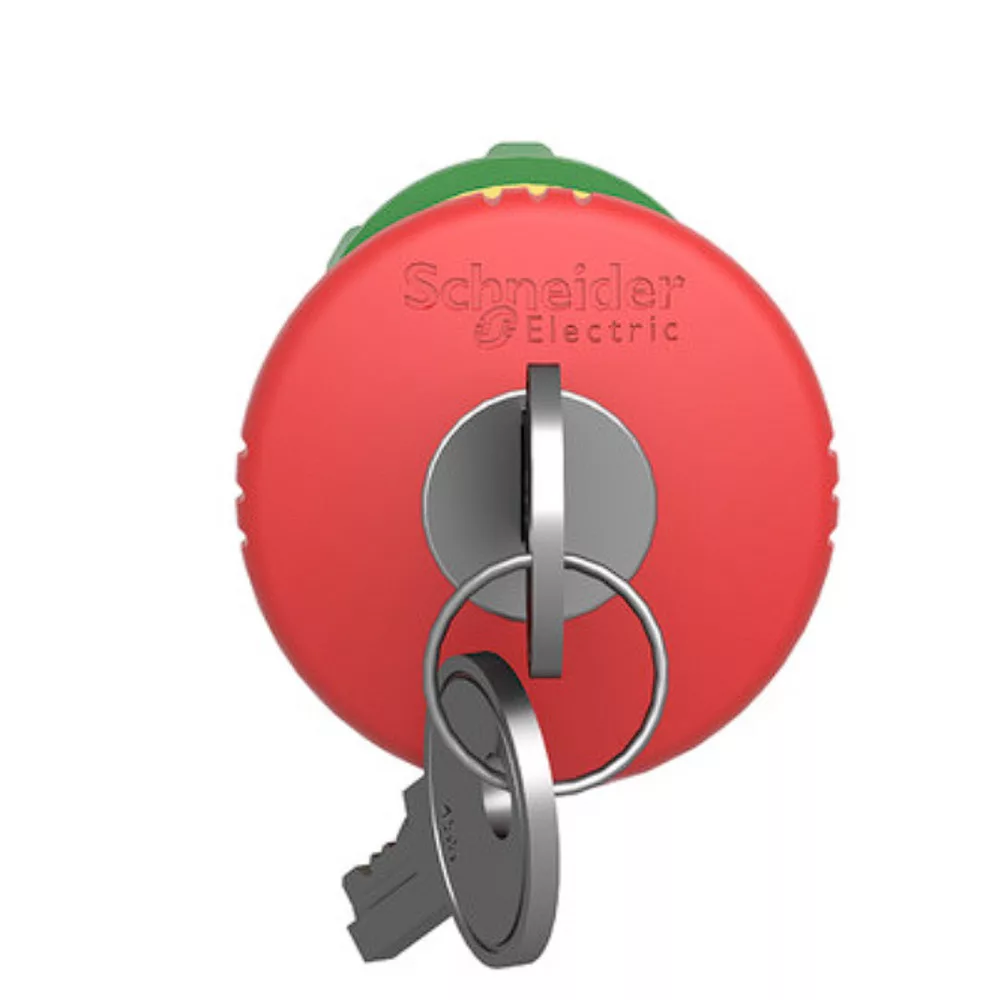

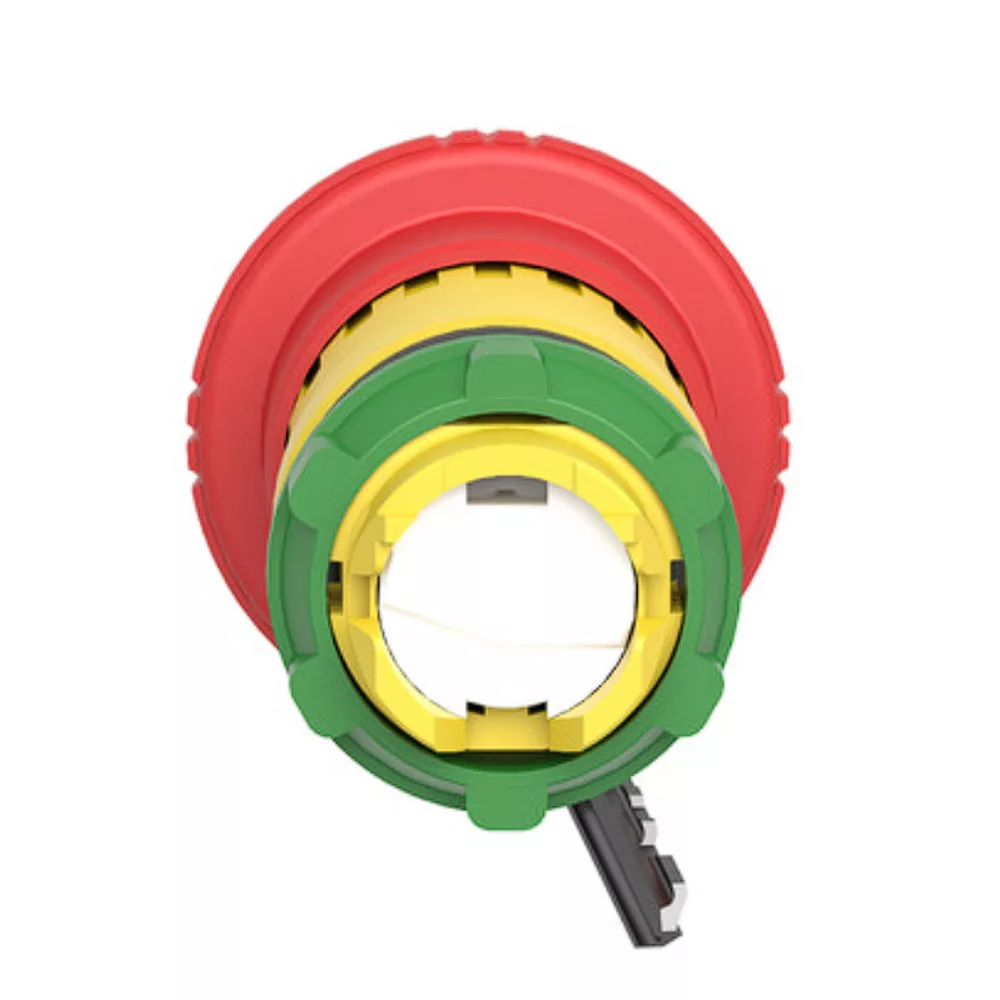

SCHNEIDER Gomba nyomófej vészleállító 40mm piros reteszelt kulcsos nyugtázás - ZB5AS944

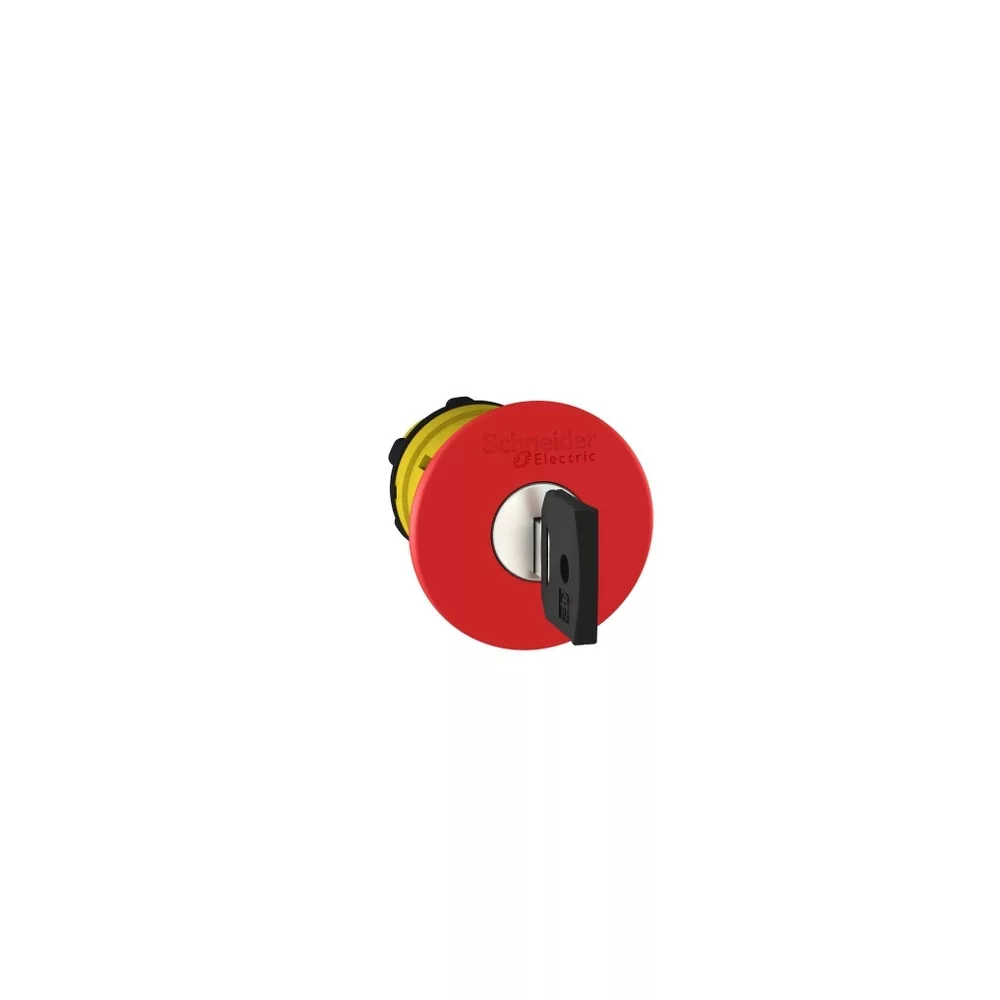

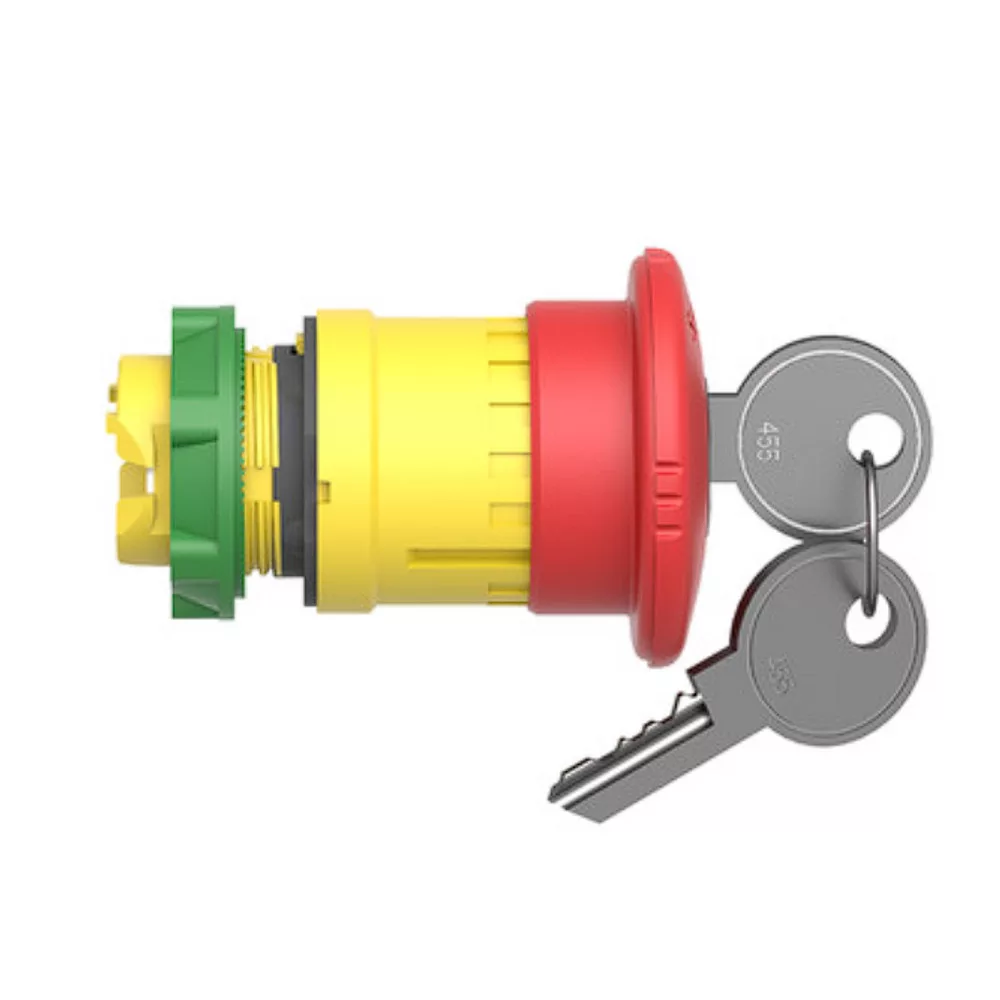

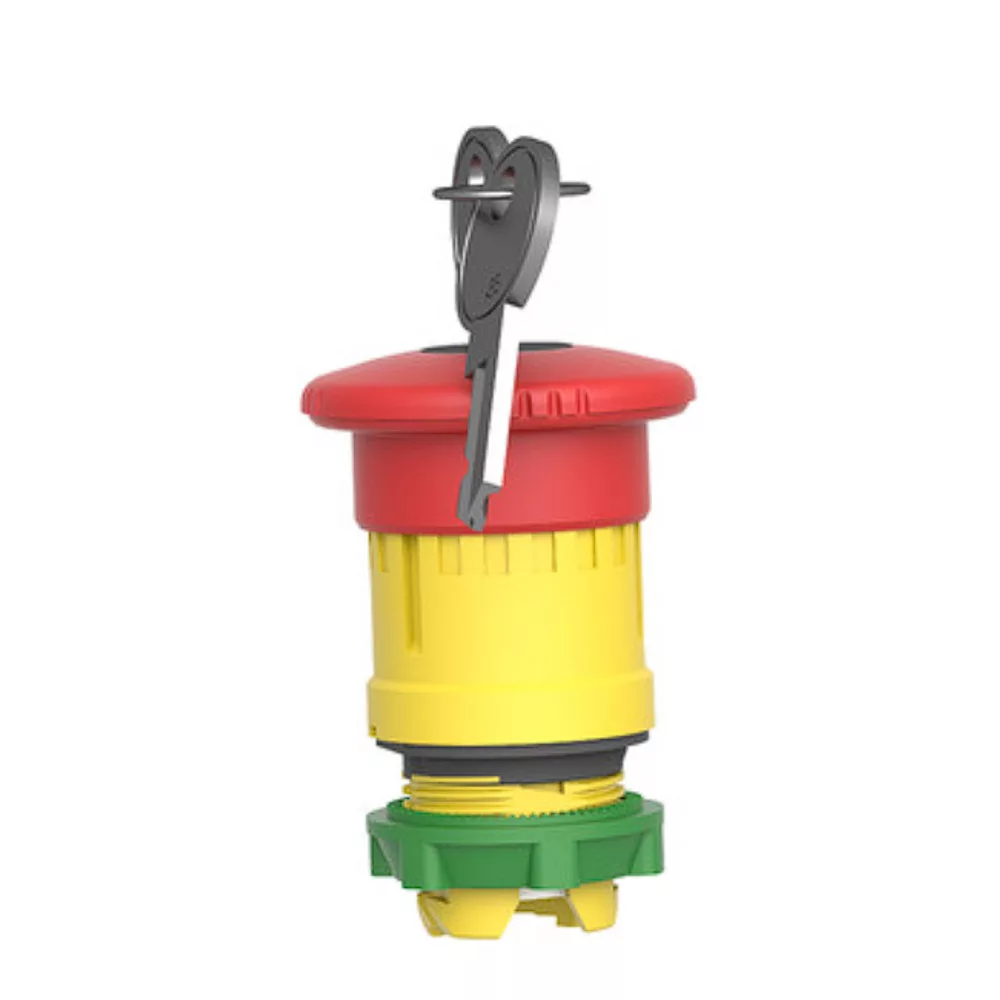

SCHNEIDER ZB5AS944 Gomba nyomófej vészleállító 40mm piros reteszelt kulcsos nyugtázás

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Világító választó kapcsoló fej
• Termék rendeltetési helye: Vészleállító nyomógomb
• Készülék rövid neve: ZB5F
• Külső tokozat anyaga: Sötétszürke műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22 mm
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Kezelő típusa: kioldás és mechanikus reteszelés
• Újrabeállítás: Kulccsal kioldó
• Kezelőprofil: Vörös Ø 40 gombafejű, jelöltetlen
• Zár típusa: 455-ös kulcs
• Kulcs kihúzási helyzete: Közép
• Készülék bemutatása: Alapelem

Kiegészítő jellemzők:

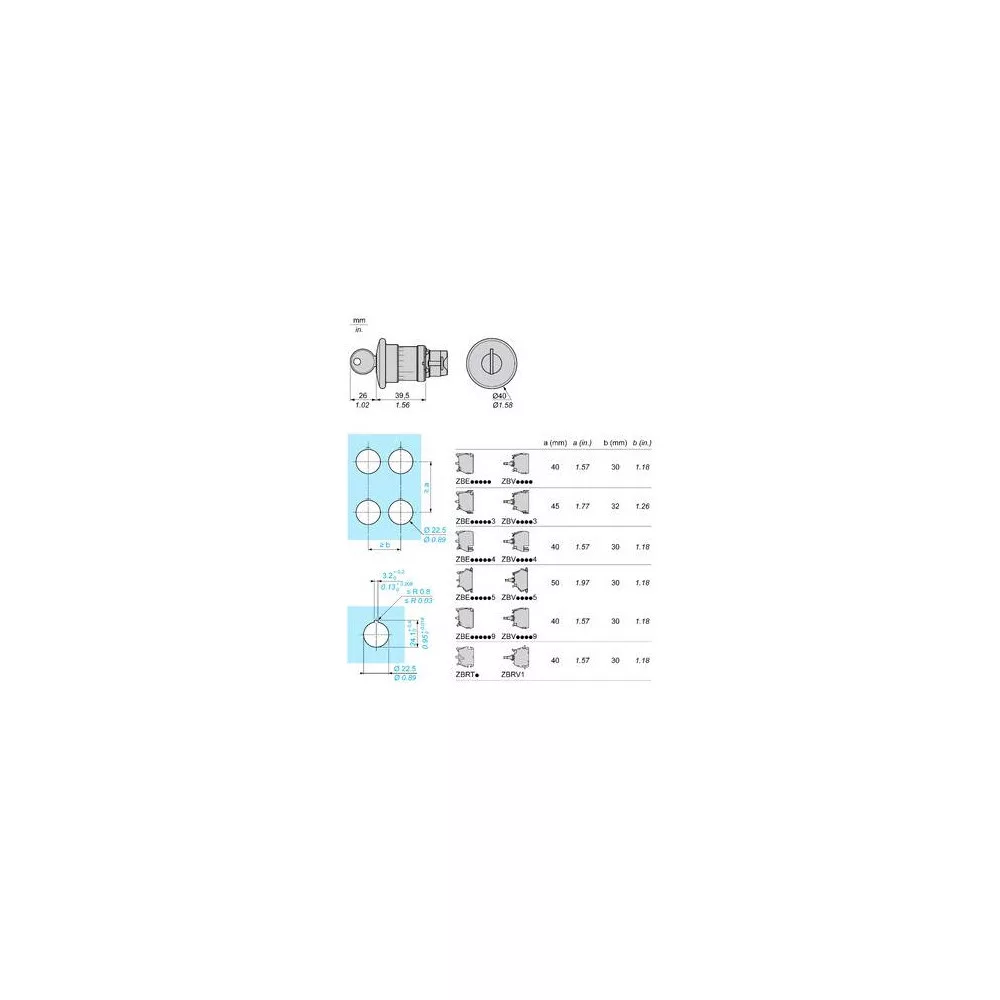

• CAD teljes szélesség: 40 mm
• CAD teljes magasság: 40 mm
• CAD teljes mélység: 79 mm
• Nettó súly: 0,071 kg
• Mechanikai tartósság: 30000 ciklus
• Állomás neve: XALD 1 furat, XALK 1 furat
• Elektromos felpítés kódja:
  • C7 esetén <4 érintkezők segítségegyszeres blokkok mellső szerelésű
  • C8 esetén <4 érintkezők segítségévelszimpla és dupla blokkok mellső szerelésű
  • C11 esetén3 érintkezők segítségegyszeres blokkok mellső szerelésű
  • C15 esetén <1 érintkezők segítségegyszeres blokkok mellső szerelésű
  • SF1 esetén3 érintkezők segítségévelegyszeres blokkok mellső szerelésű
  • SR1 esetén <3 érintkezők segítségévelegyszeres blokkok in hátoldalra szerelhető
  • C10 esetén <4 érintkezők segítségévelszimpla és dupla blokkok in mellső szerelésű
• Kompatibilitási kód: ZB5

Környezet:

• Védőkezelés: TH kérésre
• Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
• Környezeti levegő hőmérséklete a működéshez: -40…70 °C
• Túlfeszültségi kategória: II. osztály megfelel az IEC 60536 szabványnak
• IP védettségi szint:
  • IP669 megfelel az MSZ EN 60529 szabványnak
  • IP671
  • IP69K
  • IP69K kettős szigetelés
• NEMA védettségi szint: NEMA 13, NEMA 4X
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• IK védettségi fok: IK03, amely megfelel az IEC 50102 szabványnak
• Szabványok:
  • IEC 60364-7-710
  • JIS C 4520
  • IEC 60947-1
  • GB 14048.5
  • IEC 60947-6-1
  • IEC 60204-2
  • UL 508-CM
  • CSA C22.2 14. sz
  • IEC 60947-5-1/1991
  • ISO 13851
  • IEC 60947-5-5
  • JIS C8201-2-2
• Terméktanúsítványok: CSA-Ex, DNV-GL, BV, LROS (függőben), UL listán
• Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 2…500 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság:
  • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
