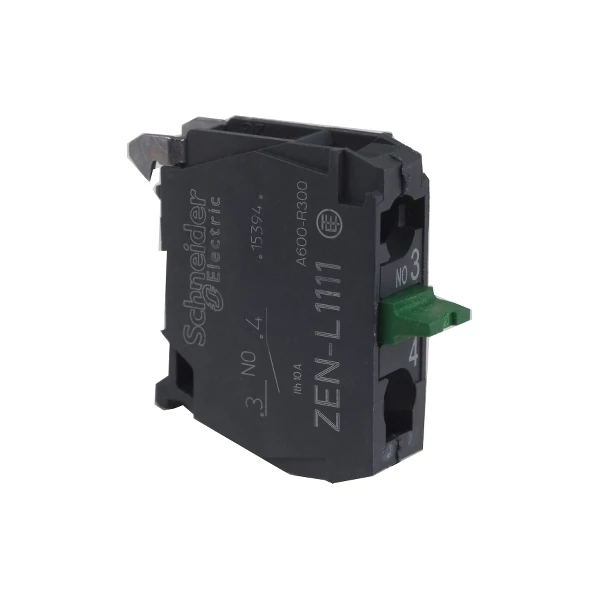

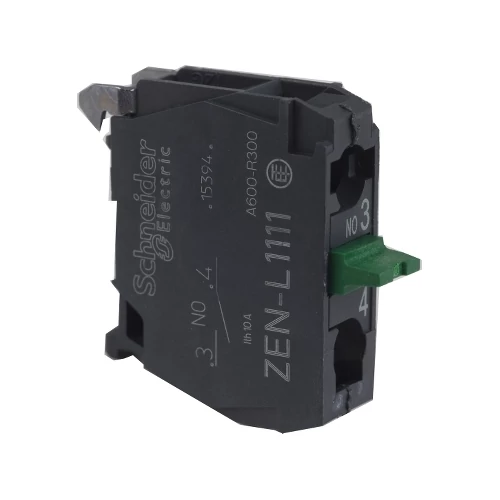

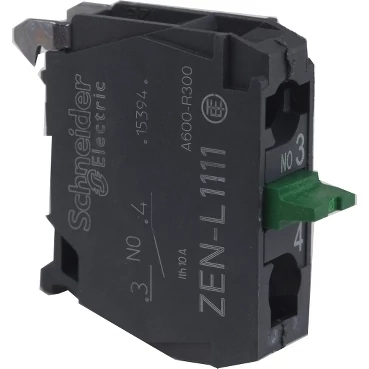

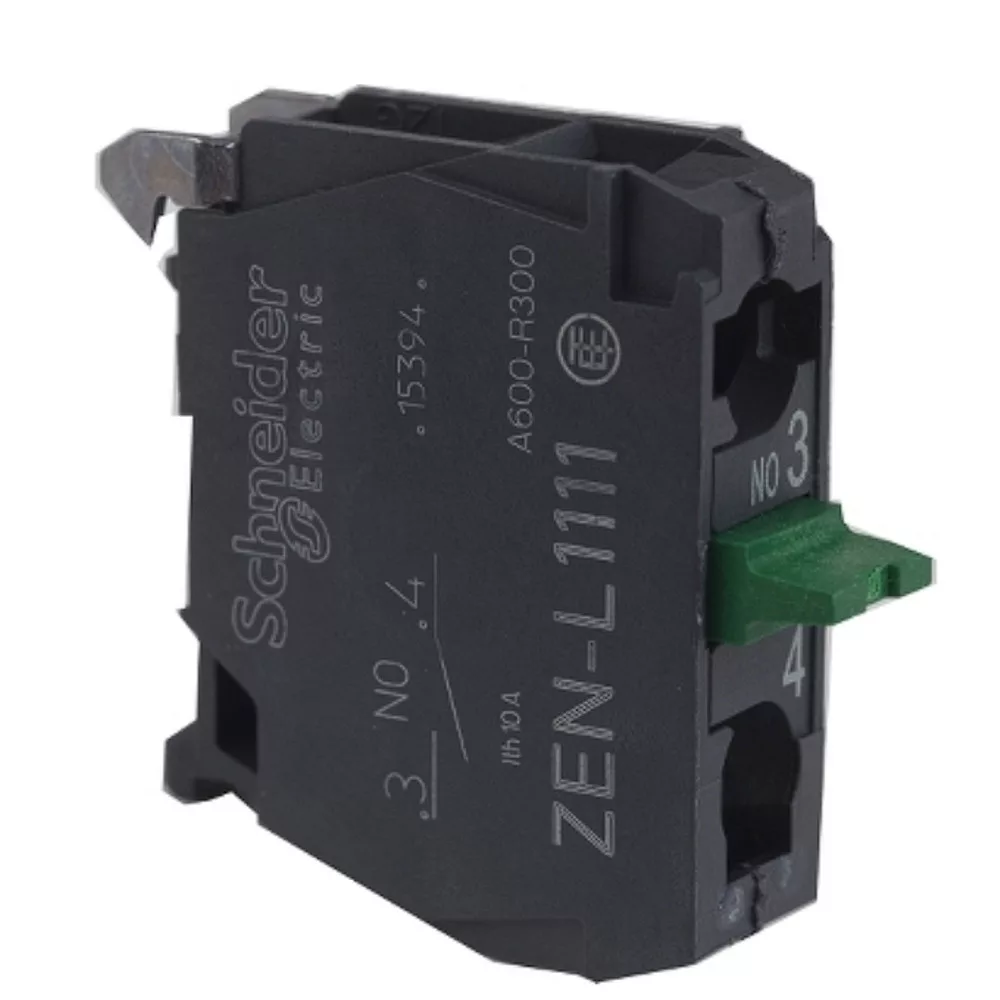

SCHNEIDER ZENL1111TQ Érintkezőblokk

SCHNEIDER ZENL1111TQ  Érintkezőblokk

Műszaki adatok:

• Termékválaszték: Harmony XALD, Harmony XAP, XB2 SL
• Termék vagy alkatrész típusa: Érintkezőblokk védett csatlakozókkal
• Készülék rövid neve: ZEP
• Termék rendeltetési helye: XB5 Ø 22 mm vezérlő- és jelzőegységekhez, XAPS vezérlőállomáshoz
• Blokk szerelése: Hátoldalra szerelhető
• Minimális rendelési mennyiég: 1
• Érintkezők típusa és összetétele: 1 NEM

Kiegészítő jellemzők:

• Összeszerelés: felhasználó általi összeépítéshez
• Érintkezők működése: Lassan bontó
• Pozitív nyitás: Nincs
• Üzemi mozgás:
  • 2,6 mm (NO változó elektromos állapot)
  • 4,3 mm (összes úthossz)
• Üzemelési erő: 2,3 N NO változó elektromos állapot
• Üzemi nyomaték: 0,05 N.m NO változó elektromos állapot
• Mechanikai tartósság: 10000000 ciklus
• Csatlakozás típusa:
  • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
  • Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
• Csavarfej alakja:
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Sorkapcsok maximális ellenállása: 25 MOhm
• Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
• [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
• [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
• [Ie] névleges üzemi áram:
  • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • 6 A -125...180 V, AC-15: B300, A600 megfelel az IEC 60947-5-1/1991
  • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 0,27 A -250 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
  • 0,55 A -125 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
  • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
• Elektromos megbízhatóság IEC 60947-5-4:
  • Λ < 10exp(-6) -5 V és 1 mA érintkezésben megfelel az IEC 60947-5-5
  • Λ < 10exp(-8) -17 V és 5 mA megfelel IEC 60947-5-5
• További információ: Beépített lemezre szerelve a dobozban
• Elektromos felpítés kódja:
  • SR1 (mennyiség <= 3)
  • SR2 (mennyiség <= 2)
  • MR1 (mennyiség <= 2)

Környezet:

• Védőkezelés: TH kérésre
• Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
• Környezeti levegő hőmérséklete a működéshez: -40…70 °C
• IP védettségi szint: IP20 megfelel az MSZ EN 60529 szabványnak
• Szabványok:
  • IEC 60947-5-1/1991
  • IEC 60947-1
  • CSA C22.2 14. sz
  • JIS C 4520
  • IEC 60947-5-5
  • IEC 60947-6-1
  • UL 508-CM
  • JIS C8201-2-2
• Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 12…500 Hz) megfelel az IEC 60068-2-6 szabványnak
• Ütésállóság:
  • 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
  • 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
• Gyártó: SCHNEIDER
