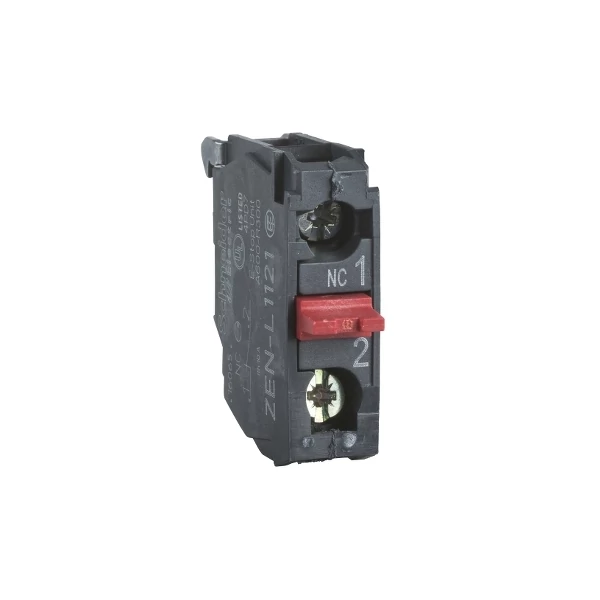

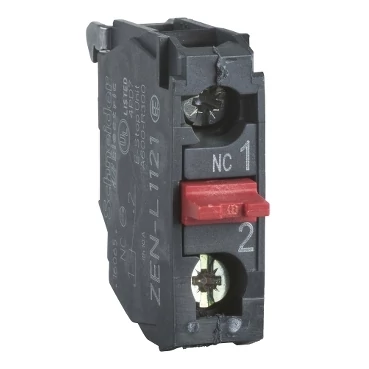

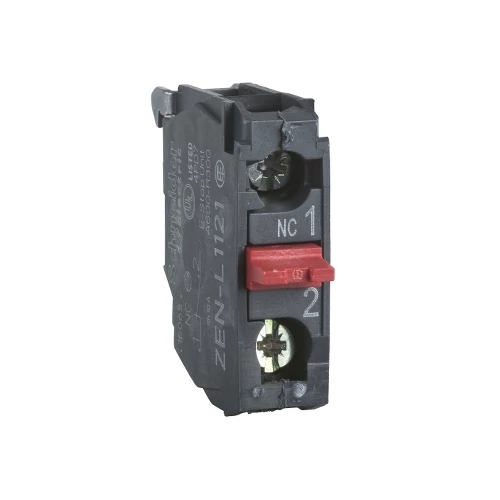

SCHNEIDER ZENL1121TQ Érintkezőblokk vezérlőkészülékhez alaplapra beépíthető 1-ny H
Műszaki adatok:
- Fő jellemzők: Termékválaszték
- Harmony XALD, Harmony XAP, XB2 SL
- Termék vagy alkatrész típusa: Érintkezőblokk védett csatlakozókkal
- Készülék rövid neve: ZEP
- Termék rendeltetési helye: XAPS vezérlőállomáshoz, XB5 Ø 22 mm vezérlő- és jelzőegységekhez
- Blokk szerelése: Hátoldalra szerelhető
- Minimális rendelési mennyiég: 1
- Érintkezők típusa és összetétele: 1 NC
Kiegészítő jellemzők:
- Összeszerelés: felhasználó általi összeépítéshez
- Érintkezők működése: Lassan bontó
- Pozitív nyitás: Van megfelel IEC 60947-5-1 3-as szakasz
- Üzemi mozgás:
- 1,5 mm (NC változó elektromos állapot)
- 4,3 mm (összes úthossz)
- Üzemelési erő: 2 N NC változó elektromos állapot
- Mechanikai tartósság: 10000000 ciklus
- Csatlakozás típusa:
- Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
- Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel az IEC 60947-1 szabványnak
- Meghúzási nyomaték: 0,8…1,2 N.m megfelel az IEC 60947-1 szabványnak
- Csavarfej alakja:
- Kereszt megfelelő Philips no 1 csavarhúzó
- Kereszt megfelelő pozidriv No 1 csavarhúzó
- Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
- Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
- Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
- Sorkapcsok maximális ellenállása: 25 MOhm
- Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
- [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel az IEC 60947-5-1/1991
- [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel az IEC 60947-1
- [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-1 szabványnak
- [Ie] névleges üzemi áram:
- 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
- 6 A -125...180 V, AC-15: B300, A600 megfelel az IEC 60947-5-1/1991
- 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
- 0,27 A -250 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
- 0,55 A -125 V, DC-14, Q600 megfelel az IEC 60947-5-1/1991
- 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
- Elektromos élettartam:
- 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
- Elektromos megbízhatóság IEC 60947-5-4:
- Λ < 10exp(-6) -5 V és 1 mA érintkezésben megfelel az IEC 60947-5-5
- Λ < 10exp(-8) -17 V és 5 mA megfelel IEC 60947-5-5
További információ:
- Beépített lemezre szerelve a dobozban
- Elektromos felpítés kódja:
- SR1 (mennyiség <= 3)
- SR2 (mennyiség <= 2)
- MR1 (mennyiség <= 2)
Környezet:
- Védőkezelés: TH kérésre
- Környezeti levegő hőmérséklete a tároláshoz: -40…70 °C
- Környezeti levegő hőmérséklete a működéshez: -40…70 °C
- IP védettségi szint: IP20 megfelel az MSZ EN 60529 szabványnak
- Szabványok:
- JIS C 4520
- IEC 60947-1
- UL 508-CM
- CSA C22.2 14. sz
- IEC 60947-5-1/1991
- IEC 60947-6-1
- IEC 60947-5-5
- JIS C8201-2-2
- Rezgési ellenállás: 5 Gn konstans gyorsulás (f= 12…500 Hz) megfelel az IEC 60068-2-6 szabványnak
- Ütésállóság:
- 35 gn (időtartam = 18 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
- 5 gn (időtartam = 11 ms) esetén halogén fény megfelel IEC 60068-2-27, Ea tesztek
- Gyártó: SCHNEIDER
