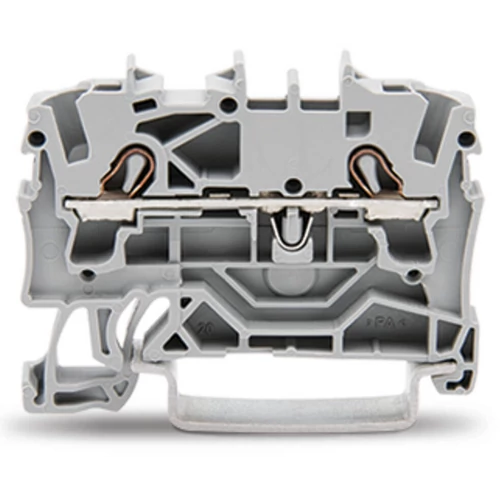

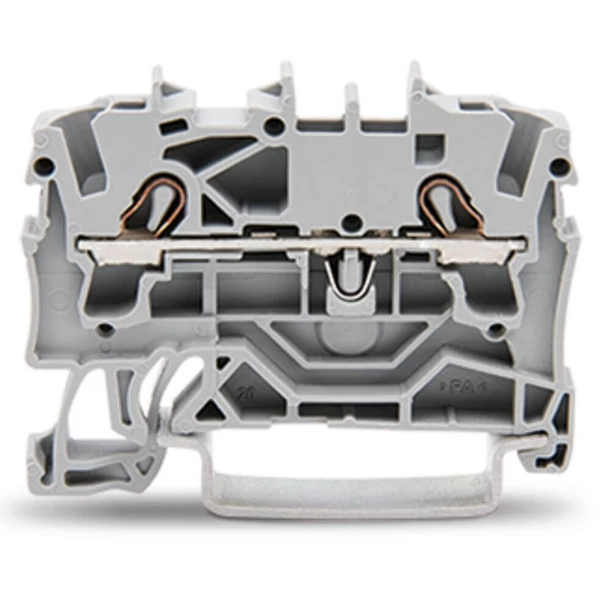

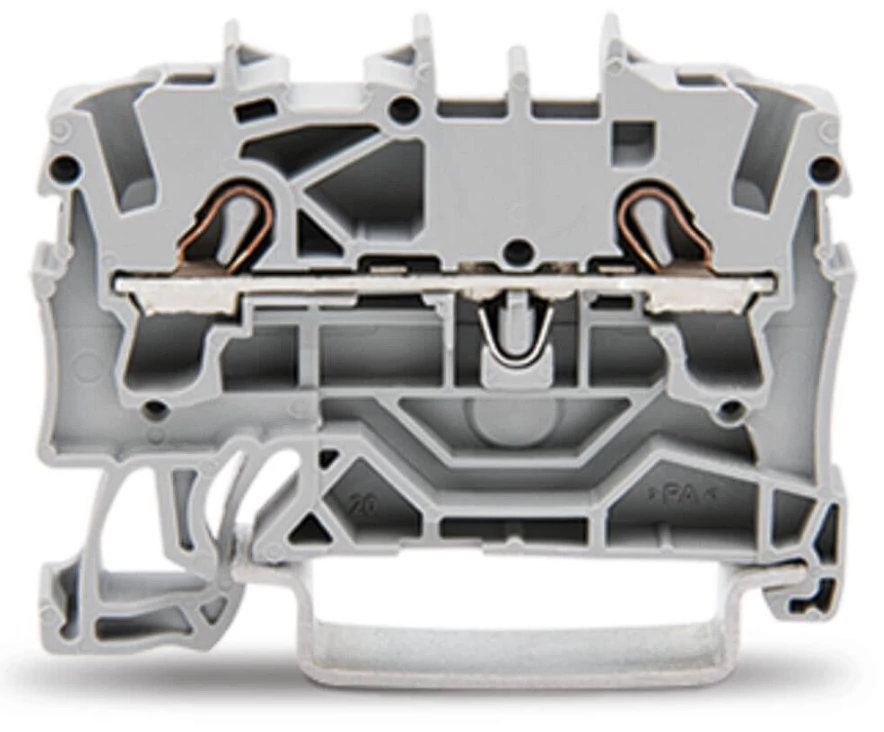

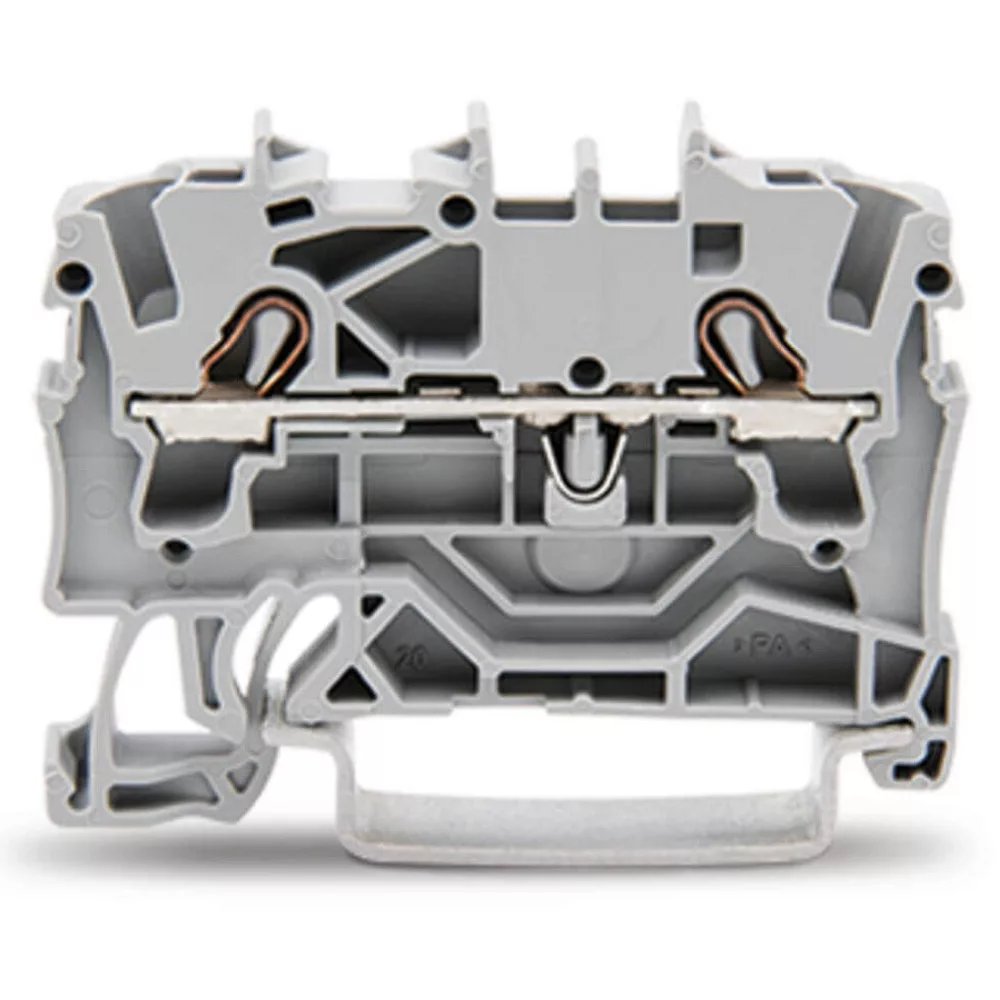

WAGO 2002-1201 Szürke rugós sorkapocs 2,5mm TS35 (push-in)
Elektromos adatok:
- Minősítés az IEC/EN szerint
- Értékelés a(z) szerint: IEC/EN 60947-7-1
- Túlfeszültség kategória: III, III, II
- Szennyezettségi fok: 3, 2, 2
- Névleges feszültség: 800 V, -, -
- Névleges feszültségimpulzus: 8 kV, -, -
- Névleges áram: 24 A, -, -
- Áram a vezeték keresztmetszetén (max.) mm²: 32 A, -, -
- Minősítés az UL szerint: Tanúsított a következők szerint: UL 1059
- Csoport használata: B, C, D
- Névleges feszültség: 600 V, 600 V, -
- Névleges áram: 20 A, 20 A, -
- Minősítés a CSA szerint: Tanúsított a következők szerint: CSA 22.2, 158. sz
- Csoport használata: B, C, D
- Névleges feszültség: 600 V, 600 V, -
- Névleges áram: 20 A, 20 A, -
Robbanásvédelmi indormációk:
- Kiértékelés ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
- Méretezési feszültség: EN (Ex e II) 550V
- Névleges áram: (Ex e II) 22A
- Névleges áram: (Ex e II) áthidalóval 20A
Teljesítményvesztés:
- Teljesítményveszteség, pólusonként (potenciál): 0,766 W
- Az IN névleges áramerősség a teljesítményveszteséghez: 24A
- Ellenállás értéke meghatározott, áramfüggő teljesítményveszteséghez: 0,001Ω
Általános:
- Huzalozási irány: Felső bekötés
Csatlakozástechnikai adatok
- Összes csatlakozási pont száma: 2
- Összes potenciál száma: 1
- Szintek száma: 1
- Áthidalások száma: 2
- Csatlakozás: 1
- Csatlakozástechnika: Push-in CAGE CLAMP®
- Beavatkozó típusa: Működtető szerszám
- Csatlakoztatható vezetékek anyagai: Réz
- Névleges keresztmetszet: 2,5 mm²
- Tömör vezeték: 0,25 … 4 mm² / 22 … 12 AWG
- Tömör vezeték; benyomható (benyomható) bekötés: 1 … 4 mm² / 18 … 12 AWG
- Finom elemi szálas vezeték: 0,25 … 4 mm² / 22 … 12 AWG
- Finom elemiszálas vezeték; szigetelt érvéghüvellyel: 0,25 … 2,5 mm² / 22 … 14 AWG
- Finom elemiszálas vezeték; érvéghüvellyel; push-in csatlakozással: 1 … 2,5 mm² / 18 … 14 AWG
- Megjegyzés: (vezetékátmérő) A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezetéket is lehet csatlakoztatni push-in csatlakoztatással.
- Csupaszolási hossz: 10 … 12 mm / 0,39 … 0,47 hüvelyk
- Huzalozási irány: Felső bekötés

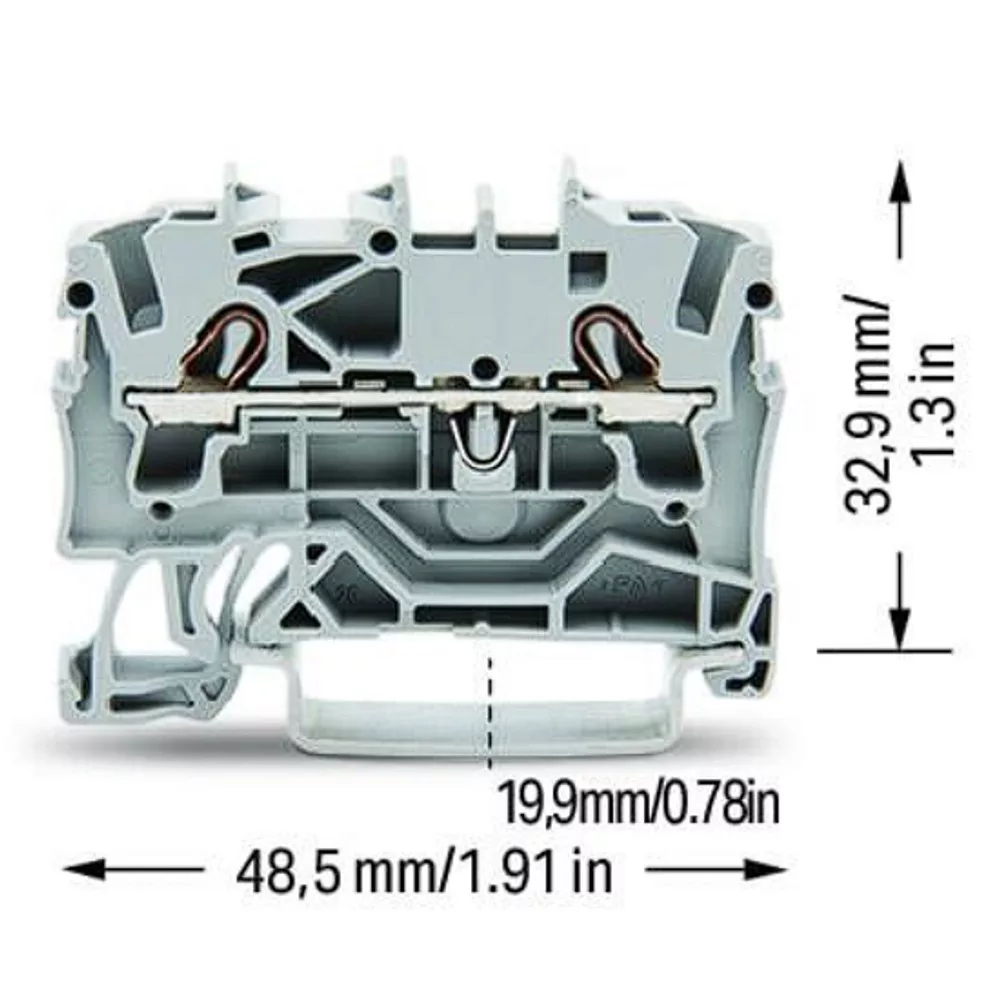

Geometriai adatok:
- Szélesség: 5,2 mm / 0,205 hüvelyk
- Magasság: 48,5 mm / 1,909 hüvelyk
- Mélység a DIN kalapsín felső részétől: 32,9 mm / 1,295 hüvelyk
- Mélység: 39,5 mm / 1,555 hüvelyk
Mechanikai adatok:
- Rögzítés típusa: DIN 35 kalapsín, DIN 35 rögzítsín
- Jelölési szint: Középső/oldalsó jelölés
Anyag információk:
- Szín: szürke
- Anyagcsoport: I
- Szigetelőanyag: Poliamid (PA66)
- UL94 szerinti gyúlékonysági osztály: V0
- Tűz terhelés: 0,109MJ
- Súly: 5g
Környezeti feltételek:
- Feldolgozási hőmérséklet: -35 … +85 °C
- Folyamatos működési hőmérséklet: -60 … +105 °C
- Környezeti tesztelés (Környezeti feltételek):
- Teszt specifikációk
- Vasúti alkamazások
- Gördülő járművek
- Elektronikus berendezés: DIN EN 50155 (VDE 0115-200):2022-06
- Vizsgálati eljárás:
- Vasúti alkalmazások - gördülő járművek berendezései
- Ütés- és rázkódásállósági vizsgálat DIN EN 61373 (VDE 0115-0106):2011-04
- Spektrum/Telepítési hely Élettartam teszt, 1. kategória, A/B osztály
- Működési teszt zajszerű rezgéssel A szabvány 8. szakasza szerint teljesített teszt
- Frekvencia f1 = 5 Hz - f2 = 150 Hz
- Gyorsulás 0,101g (minden tengelyre használt tesztelési erő)
- Teszt napja tengelyenként 10 perc
- Tesztelési irányok X, Y és Z tengely
- Érintkezési hibák/kimaradások figyelése Megfelelt
- Feszültséges mérése minden tengely előtt és után Megfelelt
- Szimulált élettartam-teszt a megnövekedett zajszintű vibráció révén A szabvány 9. szakasza szerint teljesített tesztet
- Frekvencia f1 = 5 Hz - f2 = 150 Hz
- Gyorsulás 0,572g (minden tengelyre használt tesztelési erő)
- Teszt napja tengelyenként 5 óra
- Tesztelési irányok X, Y és Z tengely
- Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
- Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
- Ütésállósági vizsgálat A szabvány 10. szakasza szerint teljesített teszt
- Ütési erő alakja Fél szinusz
- Gyorsulás 5g (minden tengelyre használt legmagasabb tesztszint)
- Ütési erő héta 30 ms
- Ütések száma tengelyenként 3 pozitív és 3 megatív
- Tesztelési irányok X, Y és Z tengely
- Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
- Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
- Ütés- és rezgésállósági vizsgálat gördülő járművek berendezéseire Megfelelt
Kereskedelmi adatok:
- Csomagolás típusa: Doboz
- Származási ország: DE
Termékbesorolás:
- UNSPSC 39121410
- eCl@ss 10.0 2020-11-27
- eCl@ss 9.0 2020-11-27
- ETIM 9.0 EC000897
- ETIM 10.0 EC000897
- ECCN NO US BESOROLÁS
Környezetvédelmi termékmegfelelőség:
- RoHS megfelelőségi állapot: Megfelelő, Nincs mentesség
- Gyártó: WAGO
