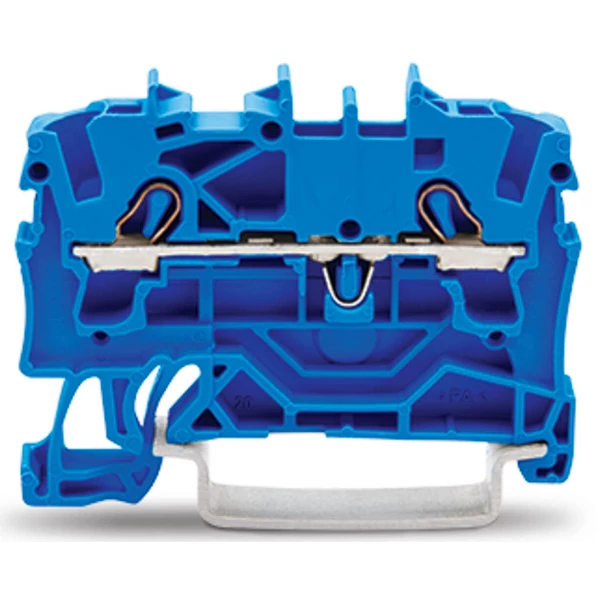

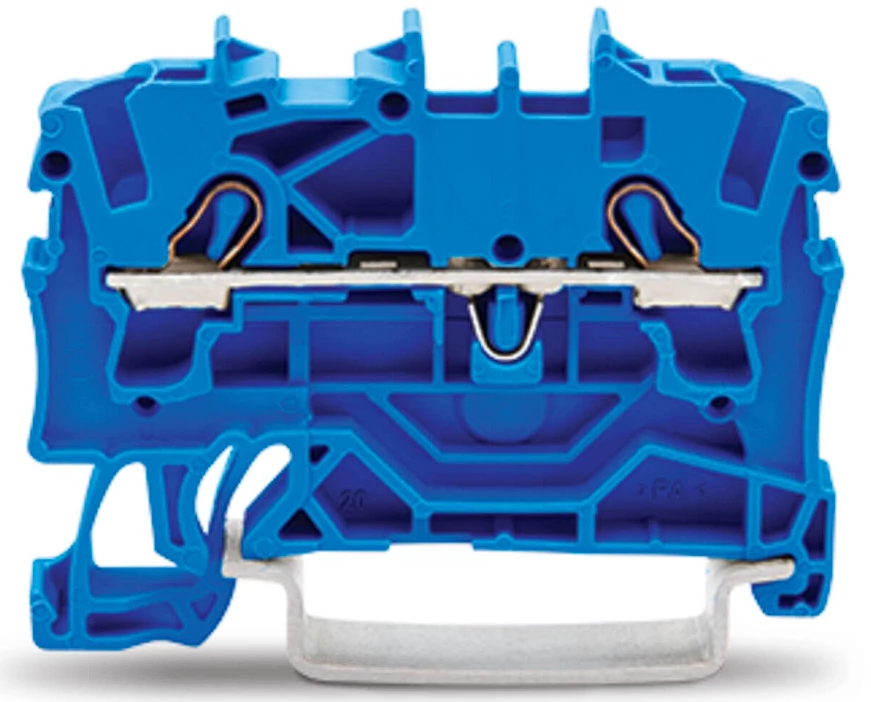

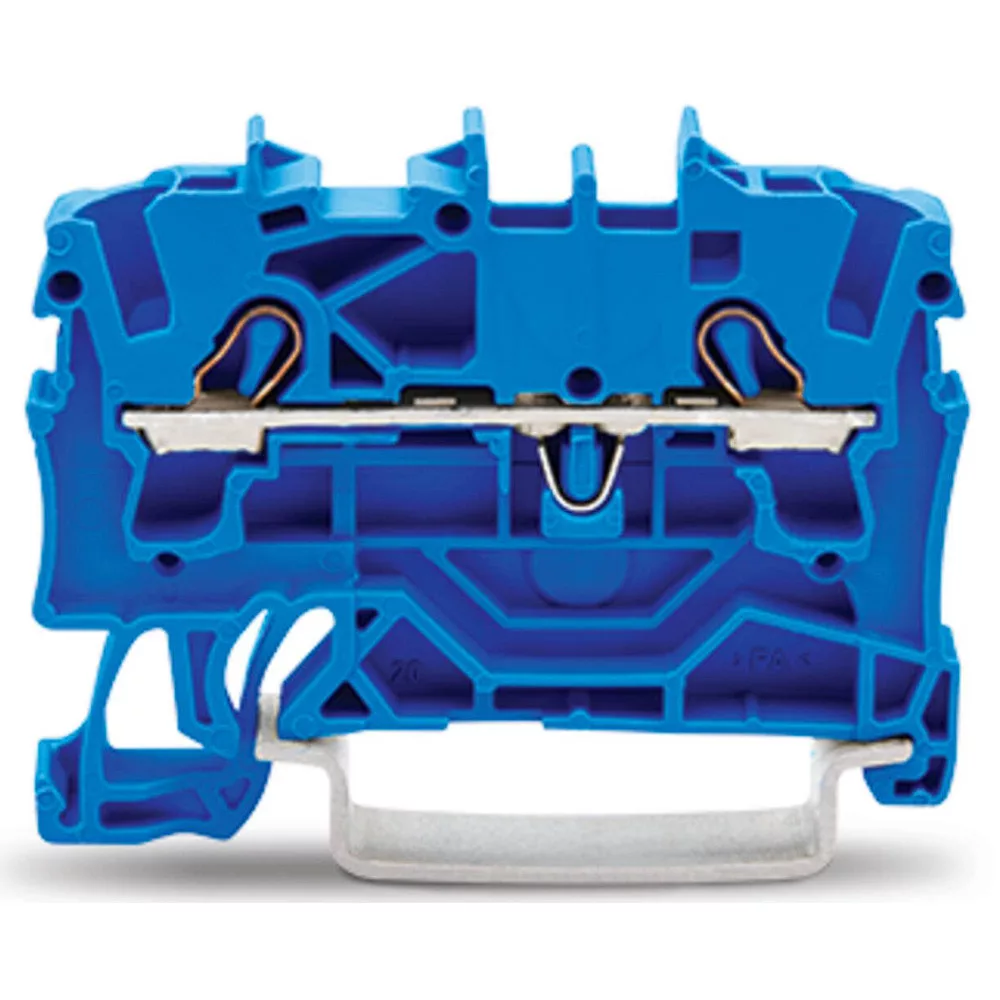

WAGO 2002-1204 Kék rugós sorkapocs 2,5mm TS35

WAGO 2002-1204 Kék rugós sorkapocs 2,5mm TS35

Elektromos adatok:

• Minősítés az IEC/EN szerint
• Értékelés a(z) szerint: IEC/EN 60947-7-1
• Túlfeszültség kategória: III, III, II
• Szennyezettségi fok: 3, 2, 2
• Névleges feszültség: 800 V, -, -
• Névleges feszültségimpulzus: 8 kV, -, -
• Névleges áram: 24 A, -, -
• Áram a vezeték keresztmetszetén (max.) mm²: 32 A, -, -
• Minősítés az UL szerint: Tanúsított a következők szerint: UL 1059
• Csoport használata: B, C, D
• Névleges feszültség: 600 V, 600 V, -
• Névleges áram: 20 A, 20 A, -
• Minősítés a CSA szerint: Tanúsított a következők szerint: CSA 22.2, 158. sz
• Csoport használata: B, C, D
• Névleges feszültség: 600 V, 600 V, -
• Névleges áram: 20 A, 20 A, -

​Robbanásvédelmi indormációk:

• Kiértékelés: ATEX: PTB 03 ATEX 1162 U / IECEx: PTB 03.0004U (Ex eb IIC Gb)
• Méretezési feszültség: EN (Ex e II) 550V
• Névleges áram: (Ex e II) 22A
• Névleges áram: (Ex e II) áthidalóval 20A

Teljesítményvesztés:

• Teljesítményveszteség, pólusonként (potenciál): 0,766 W
• Az IN névleges áramerősség a teljesítményveszteséghez: 24A
• Ellenállás értéke meghatározott, áramfüggő teljesítményveszteséghez: 0,001Ω

​Általános:

• Huzalozási irány: Felső bekötés

Csatlakozástechnikai adatok:

• Összes csatlakozási pont száma: 2
• Összes potenciál száma: 1
• Szintek száma: 1
• Áthidalások száma: 2
• Csatlakozás: 1
• Csatlakozástechnika: Push-in CAGE CLAMP®
• Beavatkozó típusa: Működtető szerszám
• Csatlakoztatható vezetékek anyagai: Réz
• Névleges keresztmetszet: 2,5 mm²
• Tömör vezeték: 0,25 … 4 mm² / 22 … 12 AWG
• Tömör vezeték; benyomható (benyomható) bekötés: 0,75 … 4 mm² / 18 … 12 AWG
• Finom elemi szálas vezeték: 0,25 … 4 mm² / 22 … 12 AWG
• Finom elemiszálas vezeték; szigetelt érvéghüvellyel: 0,25 … 2,5 mm² / 22 … 14 AWG
• Finom elemiszálas vezeték; érvéghüvellyel; push-in csatlakozással: 1 … 2,5 mm² / 18 … 14 AWG
• Megjegyzés (vezetékátmérő) A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezetéket is lehet csatlakoztatni push-in csatlakoztatással.
• Csupaszolási hossz: 10 … 12 mm / 0,39 … 0,47 hüvelyk
• Huzalozási irány: Felső bekötés

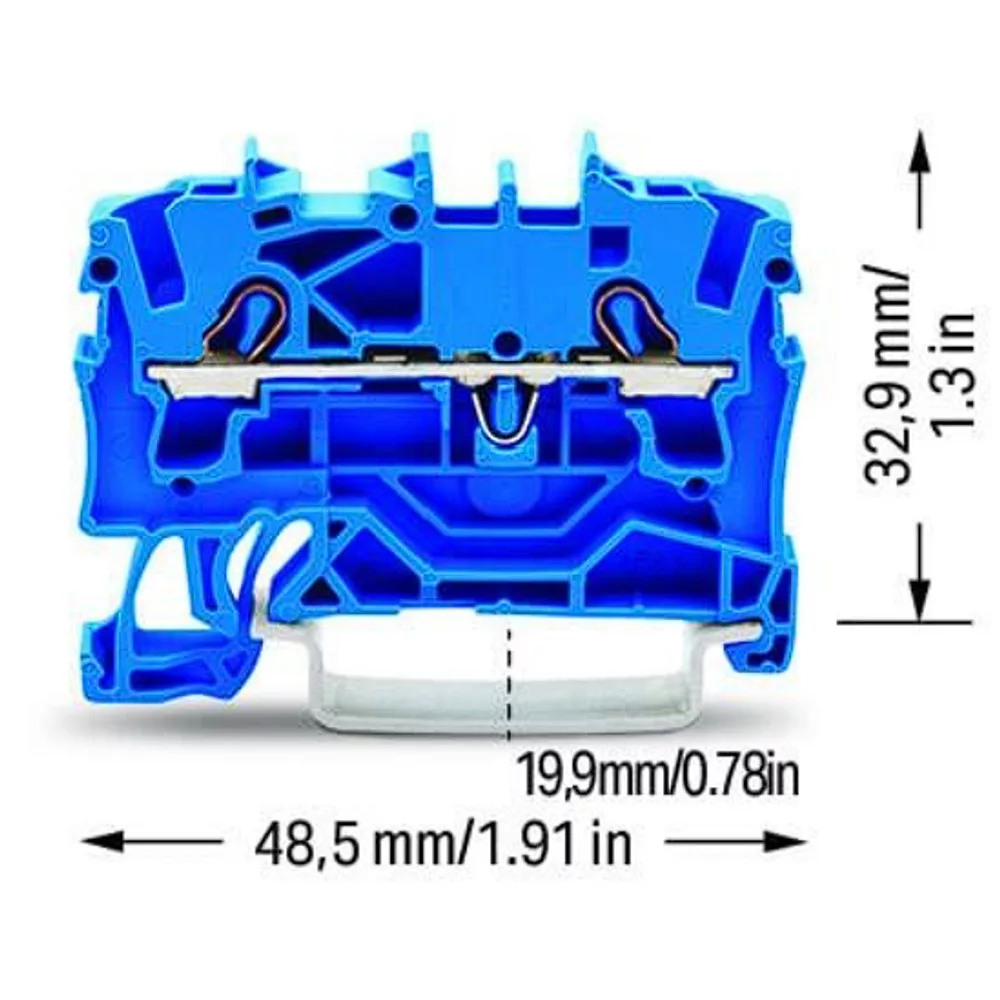

​Geometriai adatok:

• Szélesség: 5,2 mm / 0,205 hüvelyk
• Magasság: 48,5 mm / 1,909 hüvelyk
• Mélység a DIN kalapsín felső részétől: 32,9 mm / 1,295 hüvelyk
• Mélység: 39,5 mm / 1,555 hüvelyk

Mechanikai adatok:
Rögzítés típusa DIN 35 kalapsín
Jelölési szint Középső/oldalsó jelölés
Anyag információk:

• Szín: kék
• Anyagcsoport: I
• Szigetelőanyag: Poliamid (PA66)
• UL94 szerinti gyúlékonysági osztály: V0
• Tűz terhelés: 0,096MJ
• Súly: 5g

Környezeti feltételek:

• Feldolgozási hőmérséklet: -35 … +85 °C
• Folyamatos működési hőmérséklet: -60 … +105 °C

Teszt specifikációk:

• Vasúti alkamazások
• Gördülő járművek
• Elektronikus berendezés DIN EN 50155 (VDE 0115-200):2022-06
• Vizsgálati eljárás
• Vasúti alkalmazások - gördülő berendezések berendezései
• Ütés- és rázkódásállósági vizsgálat DIN EN 61373 (VDE 0115-0106):2011-04
• Spektrum/Telepítési hely Élettartam teszt, 1. kategória, A/B osztály
• Működési teszt zajszerű rezgéssel A szabvány 8. szakasza szerint teljesített teszt
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,101g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 10 perc
• Tesztelési irányok X, Y és Z tengely
• Érintkezési hibák/kimaradások figyelése Megfelelt
• Feszültséges mérése minden tengely előtt és után Megfelelt
• Szimulált élettartam-teszt a megnövekedett zajszintű vibráció révén A szabvány 9. szakasza szerint teljesített tesztet
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,572g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 5 óra
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütésállósági vizsgálat A szabvány 10. szakasza szerint teljesített teszt
• Ütési erő alakja Fél szinusz
• Gyorsulás 5g (minden tengelyre használt legmagasabb tesztszint)
• Ütési erő héta 30 ms
• Ütések száma tengelyenként 3 pozitív és 3 megatív
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütés- és rezgésállósági vizsgálat gördülő járművek berendezéseire Megfelelt

Kereskedelmi adatok:

• Csomagolás típusa: Doboz
• Származási ország: DE

Termék besorolása:

• UNSPSC 39121410
• eCl@ss 10.0 2020-11-14 27.
• eCl@ss 9.0 2020-11-14 27.
• ETIM 9.0 EC000897
• ETIM 10.0 EC000897
• ECCN NEM USA BESOROLÁS

​Környezetvédelmi termékmegfelelőség

• RoHS megfelelőségi állapot: Megfelelő, Nincs mentesség
• Gyártó: WAGO
