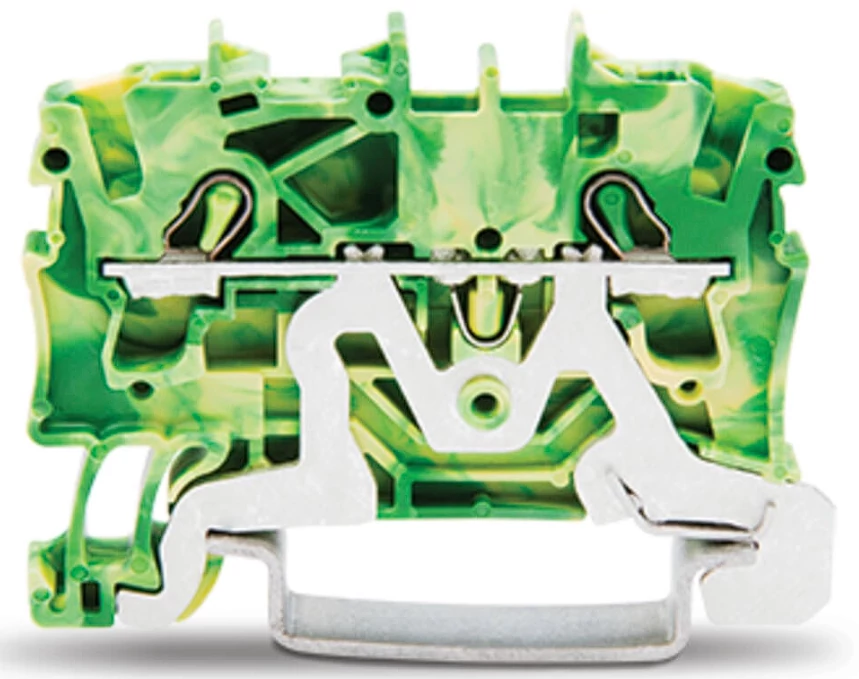

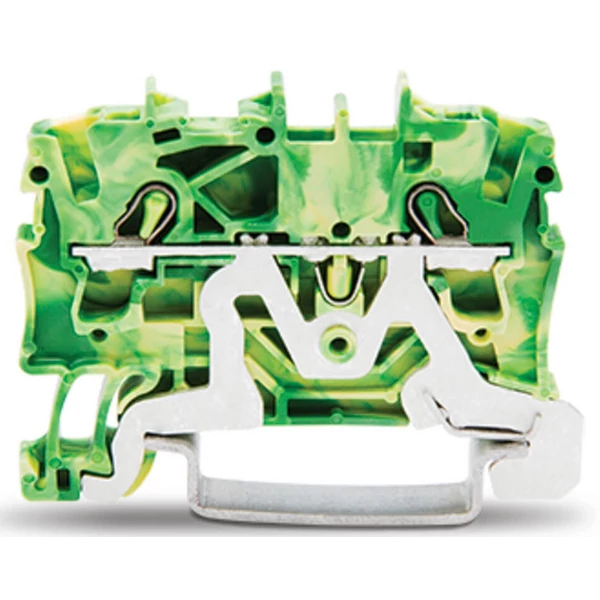

WAGO Rugós sorkapocs 2,5mm TS35 z/s - 2002-1207

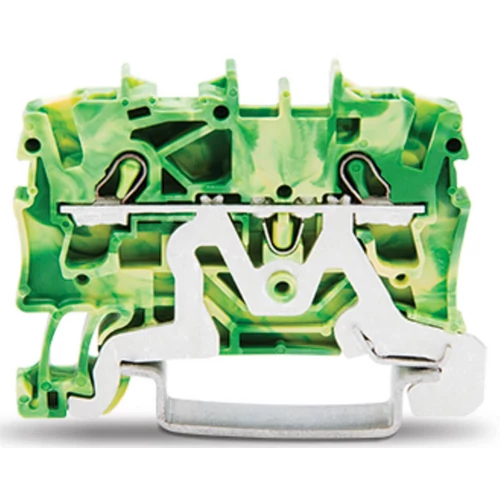

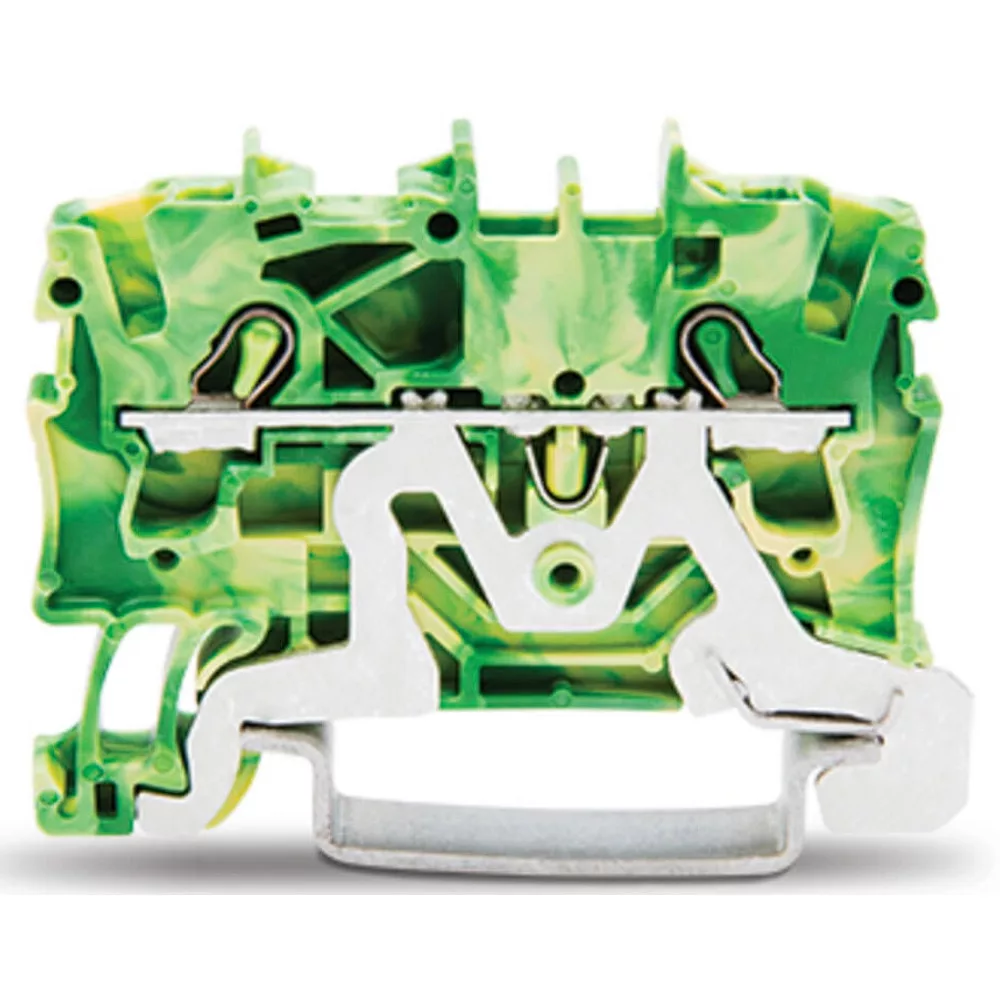

WAGO 2002-1207 Rugós sorkapocs 2,5mm TS35 z/s

Elektromos adatok:

• Minősítés az IEC/EN szerint
• Értékelés a(z) szerint: IEC/EN 60947-7-2
• Túlfeszültség kategória: III, III, II
• Szennyezettségi fok: 3, 2, 2
• Névleges feszültség: -,
• Névleges feszültségimpulzus: -
• Névleges áram: -

Robbanásvédelmi indormációk:

• Huzalozási irány: Felső bekötés

Csatlakozástechnikai adatok:

• Összes csatlakozási pont száma: 2
• Összes potenciál száma: 1
• Szintek száma: 1
• Áthidalások száma: 2
• Csatlakozás: 1
• Csatlakozástechnika: Push-in CAGE CLAMP®
• Beavatkozó típusa: Működtető szerszám
• Csatlakoztatható vezetékek anyagai: Réz
• Névleges keresztmetszet: 2,5 mm²
• Tömör vezeték: 0,25 … 4 mm² / 22 … 12 AWG
• Tömör vezeték; benyomható (benyomható) bekötés: 0,75 … 4 mm² / 18 … 12 AWG
• Finom elemi szálas vezeték: 0,25 … 4 mm² / 22 … 12 AWG
• Finom elemiszálas vezeték; szigetelt érvéghüvellyel: 0,25 … 2,5 mm² / 22 … 14 AWG
• Finom elemiszálas vezeték; érvéghüvellyel; push-in csatlakozással: 1 … 2,5 mm² / 18 … 14 AWG
• Megjegyzés (vezetékátmérő) A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezetéket is lehet csatlakoztatni push-in csatlakoztatással.
• Csupaszolási hossz: 10 … 12 mm / 0,39 … 0,47 hüvelyk
• Huzalozási irány: Felső bekötés

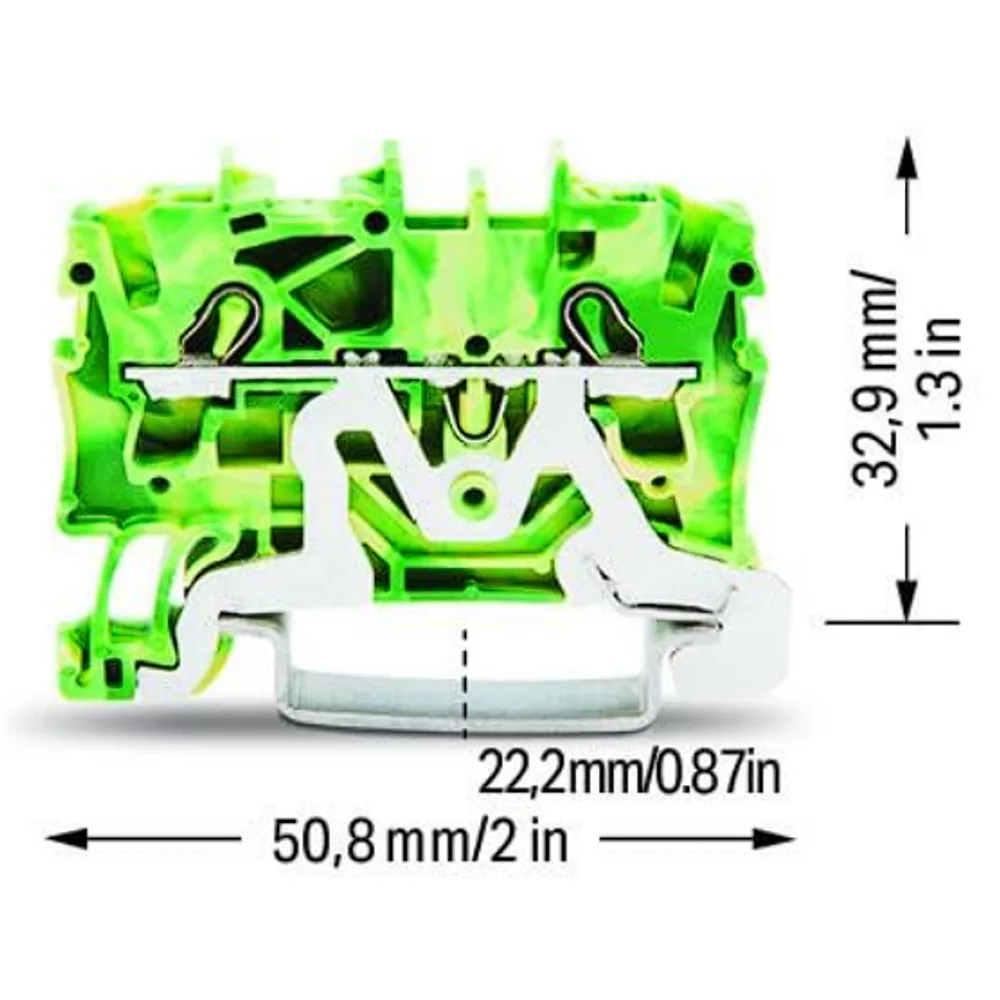

Geometriai adatok:

• Szélesség: 5,2 mm / 0,205 hüvelyk
• Magasság: 50,8 mm / 2 hüvelyk
• Mélység a DIN kalapsín felső részétől: 32,9 mm / 1,295 hüvelyk

Mechanikai adatok:

• Rögzítés típusa: DIN 35 kalapsín
• Jelölési szint: Középső/oldalsó jelölés

Anyag információk:

• Szín: zöld-sárga
• Anyagcsoport: I
• Szigetelőanyag: Poliamid (PA66)
• UL94 szerinti gyúlékonysági osztály: V0
• Tűz terhelés: 0,104MJ
• Súly: 7,7g

Környezeti feltételek:

• Feldolgozási hőmérséklet: -35 … +85 °C
• Folyamatos működési hőmérséklet: -60 … +105 °C

Teszt specifikációk:

• Vasúti alkamazások
• Gördülő járművek
• Elektronikus berendezés DIN EN 50155 (VDE 0115-200):2022-06
• Vizsgálati eljárás
• Vasúti alkalmazások - gördülő járművek berendezései
• Ütés- és rázkódásállósági vizsgálat DIN EN 61373 (VDE 0115-0106):2011-04
• Spektrum/Telepítési hely Élettartam teszt, 1. kategória, A/B osztály
• Működési teszt zajszerű rezgéssel A szabvány 8. szakasza szerint teljesített teszt
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,101g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 10 perc
• Tesztelési irányok X, Y és Z tengely
• Érintkezési hibák/kimaradások figyelése Megfelelt
• Feszültséges mérése minden tengely előtt és után Megfelelt
• Szimulált élettartam-teszt a megnövekedett zajszintű vibráció révén A szabvány 9. szakasza szerint teljesített tesztet
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,572g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 5 óra
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütésállósági vizsgálat A szabvány 10. szakasza szerint teljesített teszt
• Ütési erő alakja Fél szinusz
• Gyorsulás 5g (minden tengelyre használt legmagasabb tesztszint)
• Ütési erő héta 30 ms
• Ütések száma tengelyenként 3 pozitív és 3 megatív
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütés- és rezgésállósági vizsgálat gördülő járművek berendezéseire Megfelelt

Kereskedelmi adatok:

• Csomagolás típusa: Doboz
• Származási ország: DE

Termék besorolása:

• UNSPSC 39121410
• eCl@ss 10.0 1941-11-27
• eCl@ss 9.0 1941-11-27
• ETIM 9.0 EC000901
• ETIM 10.0 EC000901
• ECCN NEM USA BESOROLÁS

Környezetvédelmi termékmegfelelőség:

• RoHS megfelelőségi állapot: Megfelelő, Nincs mentesség
• Gyártó: WAGO

További információk megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra !
