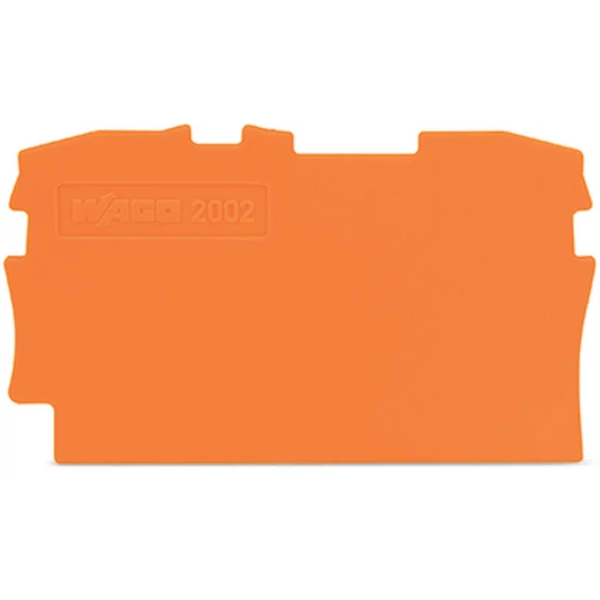

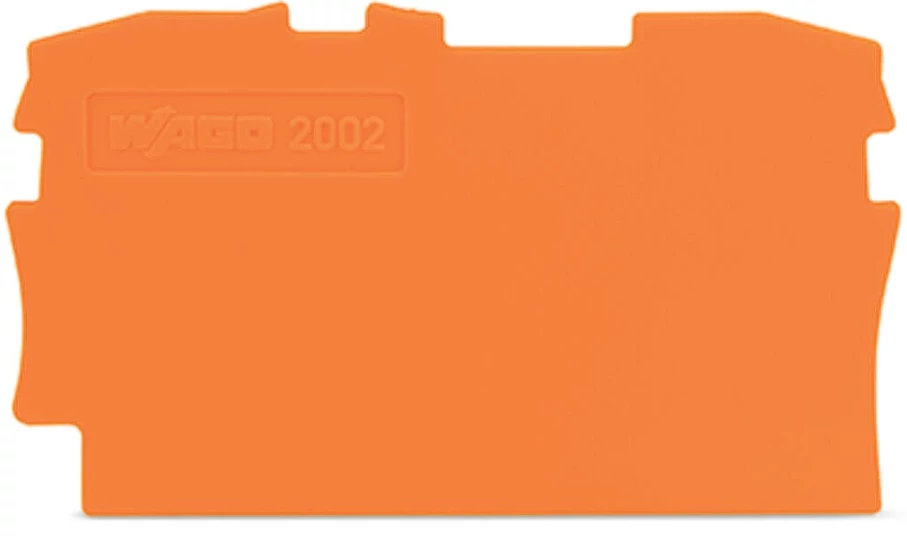

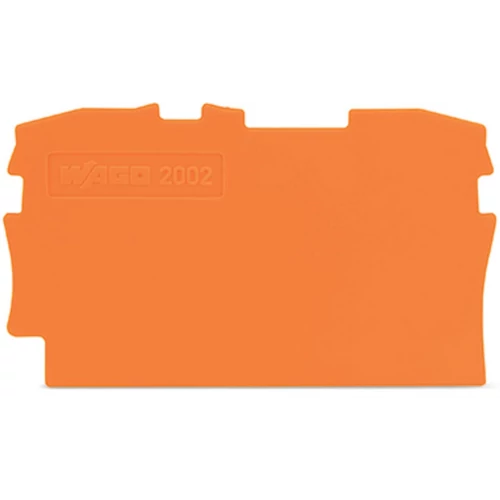

WAGO 2002-1292 Véglap narancs

WAGO 2002-1292 Véglap narancs

Elektromos adatok:

Geometriai adatok:

• Szélesség: 0,8 mm / 0,031 hüvelyk
• Magasság: 48,3 mm / 1,902 hüvelyk
• Mélység: 28,9 mm / 1,138 hüvelyk

Mechanikai adatok:

• Rögzítés típusa: rápattintható típus

Anyag információk:

• Szín: narancssárga
• Anyagcsoport: I
• Szigetelőanyag: Poliamid (PA66)
• UL94 szerinti gyúlékonysági osztály: V0
• Tűz terhelés: 0,036MJ
• Súly: 1,2g

Környezeti feltételek:

• Teszt specifikációk
• Vasúti alkamazások
• Gördülő járművek
• Elektronikus berendezés DIN EN 50155 (VDE 0115-200):2022-06
• Vizsgálati eljárás
• Vasúti alkalmazások - gördülő járművek berendezései
• Ütés- és rázkódásállósági vizsgálat DIN EN 61373 (VDE 0115-0106):2011-04
• Spektrum/Telepítési hely Élettartam teszt, 1. kategória, A/B osztály
• Működési teszt zajszerű rezgéssel A szabvány 8. szakasza szerint teljesített teszt
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,101g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 10 perc
• Tesztelési irányok X, Y és Z tengely
• Érintkezési hibák/kimaradások figyelése Megfelelt
• Feszültséges mérése minden tengely előtt és után Megfelelt
• Szimulált élettartam-teszt a megnövekedett zajszintű vibráció révén A szabvány 9. szakasza szerint teljesített tesztet
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,572g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 5 óra
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütésállósági vizsgálat A szabvány 10. szakasza szerint teljesített teszt
• Ütési erő alakja Fél szinusz
• Gyorsulás 5g (minden tengelyre használt legmagasabb tesztszint)
• Ütési erő vége 30 ms
• Ütések száma tengelyenként 3 pozitív és 3 megatív
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütés- és rezgésállósági vizsgálat gördülő járművek berendezéseire Megfelelt

Kereskedelmi adatok:

• Csomagolás típusa: Doboz
• Származási ország: CN

Termék besorolása:

• UNSPSC 39121702
• eCl@ss 10,0 27-14-11-33
• eCl@ss 9,0 27-14-11-33
• ETIM 9.0 EC000886
• ETIM 10.0 EC000886
• ECCN NINCS USA OSZTÁLYOZÁS

Környezetvédelmi termékmegfelelőség:

• RoHS megfelelőségi állapot Megfelelő, nincs mentesség
• Gyártó: WAGO
