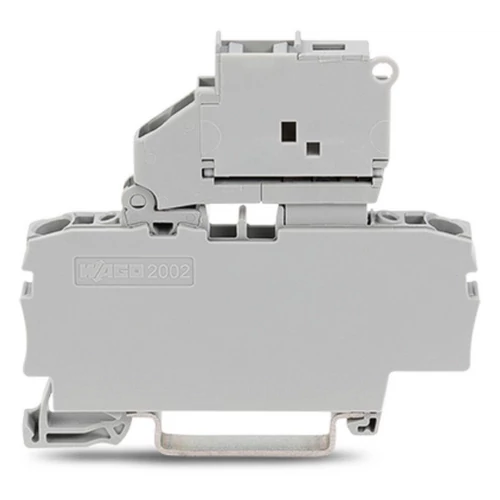

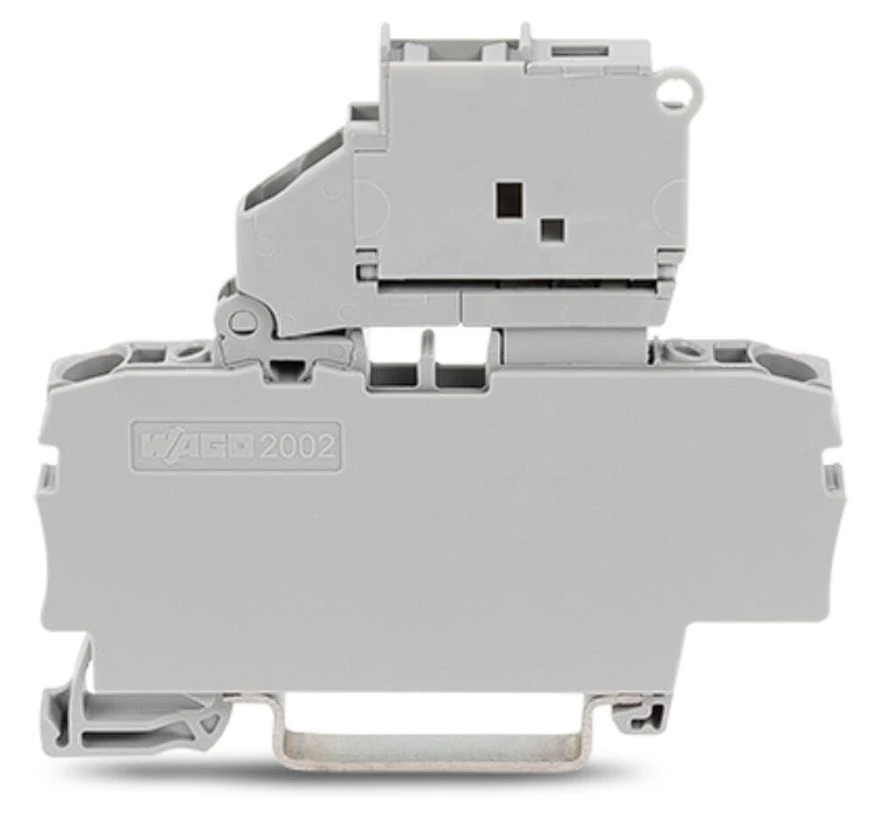

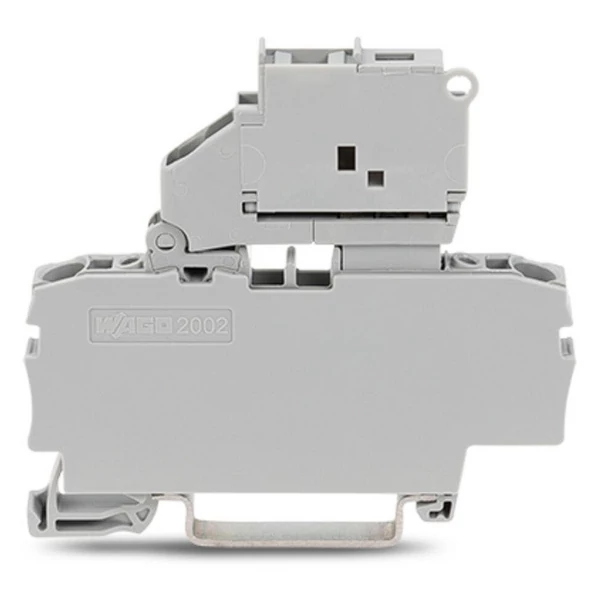

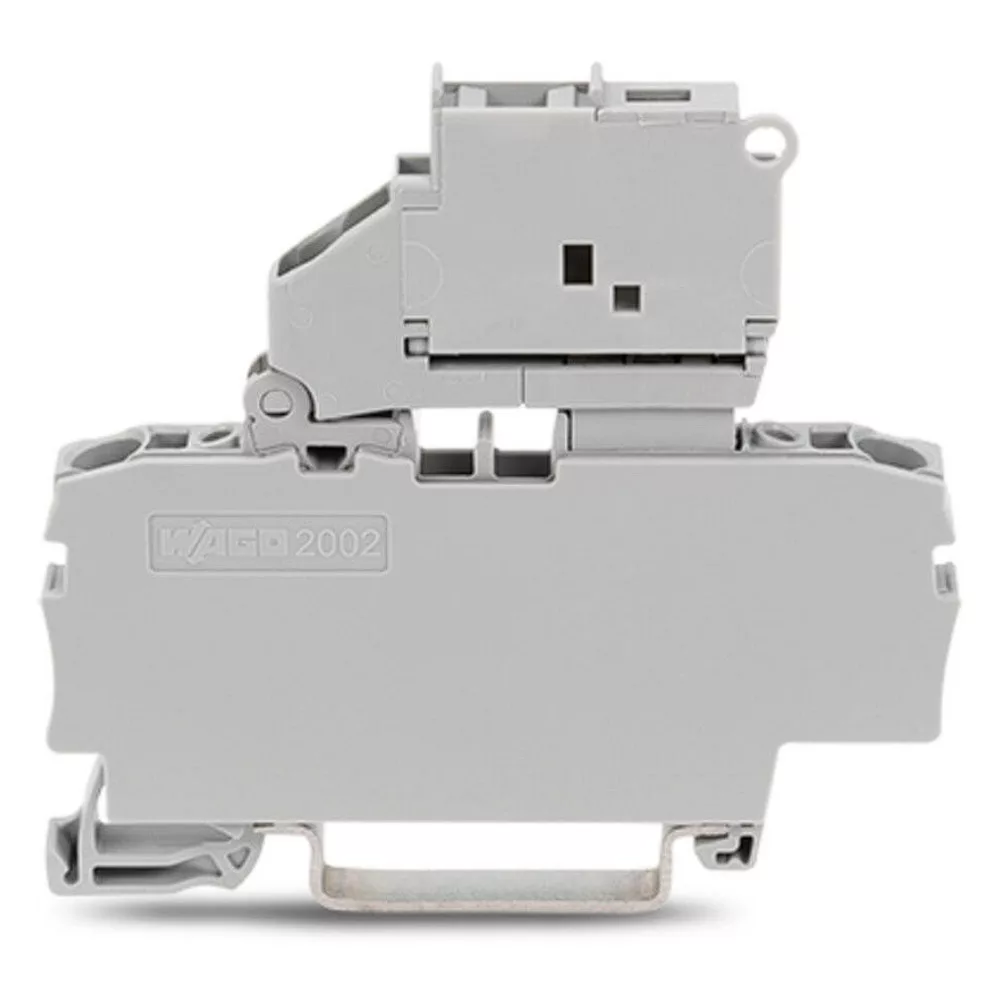

WAGO 2002-1611 Topjob S 2 Vez. biztosítós sork. 0,25-2,5(4)mm2, szürke

WAGO 2002-1611 Topjob S 2 Vez. biztosítós sork. 0,25-2,5(4)mm2, szürke

Elektromos adatok:

Megjegyzések:

• Biztonsági információk A 2 mm-es tesztnyílás csak nagy impedancia mérésre engedélyezett max. 100 mA.

Elektromos adatok:

• Minősítés az IEC/EN szerint
• Értékelés a(z) szerint: IEC/EN 60947-7-3
• Túlfeszültség kategória: III, III, II
• Szennyezettségi fok: 3, 2, 2
• Névleges feszültség: 250 V, -, -
• Névleges feszültségimpulzus: 6 kV, -, -
• Névleges áram: 6,3 A, -, -
• Az IEC/EN szerinti minősítések – Megjegyzések:
  • Kiértékelés (megjegyzés) A névleges villamos paramétereket a biztosíték adja meg.
• Minősítés az UL szerint: Tanúsított a következők szerint: UL 1059
• Csoport használata: B, C, D
• Névleges feszültség: 250 V
• Névleges áram: 10 A
• Minősítés a CSA szerint: Tanúsított a következők szerint: CSA 22.2, 158. sz
• Csoport használata: B, C, D
• Névleges feszültség: -, 250 V, -
• Névleges áram: -, 6,3 A, -

​Robbanásvédelmi indormációk:

• Kiértékelés: ATEX: KIWA 17 ATEX 0030 U / IECEx: KIWA 17.0014U (Ex ec IIC Gc)
• Méretezési feszültség: EN (Ex e II) 275V
• Névleges áram (Ex e II) 6,3A

Teljesítményvesztés:

• Veszteség (max.) Pl (max.) (megjegyzés) Az üveg biztosítóbetét kiválasztásakor figyeljen arra, hogy a jelzett maximális veszteségi teljesítményt ne haladja meg az adott értéket. A veszteségi teljesítményt az IEC vagy EN 60947-7-3/VDE 0611-6 alapján 23°C-os hőmérsékletnél állították meg. A sorkapocs hőmérsékletemelkedését az alkalmazásuknak és a beépítésüknek megfelelően kell ellenőrizni. Magasabb környezeti hőmérséklet további hatást gyakorol a kisméretű biztosítékokra. Így bizonyos alkalmazások esetén a névleges áramot szükség szerint csökkenteni kell. További adatok a gyártóktól kérhetők.
• Maximális teljesítményveszteség Túlterhelés és rövidzárlat elleni védelem biztosítékbetétje (egyedi elrendezés) 1,6W
• Maximális teljesítményveszteség Túlterhelés- és rövidzárlat elleni biztosítékbetét tömítése (blokk elrendezés) 1,6W
• Teljesítményveszteség Pl max. rövidzárlat védelem (egyedi elrendezés) 1,6W
• Teljesítményveszteség A rövidzárlat elleni védőbiztosíték tömbje (max.) (blokk elrendezés) 1,6W

Általános:

• Biztosítók aljzat kifordítható
• Biztosító típusa Hengeres biztosíték; 5 x 20 mm
• Huzalozási irány: Felső bekötés

Csatlakozástechnikai adatok:

• Összes csatlakozási pont száma: 2
• Összes potenciál száma: 1
• Szintek száma: 1
• Áthidalások száma: 2
• Csatlakozás: 1
• Csatlakozástechnika: Push-in CAGE CLAMP®
• Beavatkozó típusa: Működtető szerszám
• Csatlakoztatható vezetékek anyagai: Réz
• Névleges keresztmetszet: 2,5 mm²
• Tömör vezeték: 0,25 … 4 mm² / 22 … 12 AWG
• Tömör vezeték; benyomható (benyomható) bekötés: 0,75 … 4 mm² / 18 … 12 AWG
• Finom elemi szálas vezeték: 0,25 … 4 mm² / 22 … 12 AWG
• Finom elemiszálas vezeték; szigetelt érvéghüvellyel: 0,25 … 2,5 mm² / 22 … 14 AWG
• Finom elemiszálas vezeték; érvéghüvellyel; push-in csatlakozással: 1 … 2,5 mm² / 18 … 14 AWG
• Megjegyzés (vezetékátmérő) A vezeték tulajdonságaitól függően kisebb keresztmetszetű vezetéket is lehet csatlakoztatni push-in csatlakoztatással.
• Csupaszolási hossz: 10 … 12 mm / 0,39 … 0,47 hüvelyk
• Huzalozási irány: Felső bekötés

​​Geometriai adatok:

• Szélesség: 6,2 mm / 0,244 hüvelyk
• Magasság: 66,1 mm / 2,602 hüvelyk
• Mélység a DIN kalapsín felső részétől: 57,2 mm / 2,252 hüvelyk

Mechanikai adatok:

• Rögzítés típusa: DIN 35 kalapsín
• Jelölési szint: Középső/oldalsó jelölés

Anyag információk:

• Szín: szürke
• Anyagcsoport: I
• Szigetelőanyag: Poliamid (PA66)
• UL94 szerinti gyúlékonysági osztály: V0
• Tűz terhelés: 0,281MJ
• Súly: 13,4g

Környezeti feltételek:

• Feldolgozási hőmérséklet: -35 … +85 °C
• Folyamatos működési hőmérséklet: -60 … +105 °C
• Környezeti tesztelés (Környezeti feltételek)

Teszt specifikációk:

• Vasúti alkamazások
• Gördülő járművek
• Elektronikus berendezés DIN EN 50155 (VDE 0115-200):2022-06
• Vizsgálati eljárás
• Vasúti alkalmazások - gördülő járművek berendezései
• Ütés- és rázkódásállósági vizsgálat DIN EN 61373 (VDE 0115-0106):2011-04
• Spektrum/Telepítési hely Élettartam teszt, 1. kategória, A/B osztály
• Működési teszt zajszerű rezgéssel A szabvány 8. szakasza szerint teljesített teszt
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,101g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 10 perc
• Tesztelési irányok X, Y és Z tengely
• Érintkezési hibák/kimaradások figyelése Megfelelt
• Feszültséges mérése minden tengely előtt és után Megfelelt
• Szimulált élettartam-teszt a megnövekedett zajszintű vibráció révén A szabvány 9. szakasza szerint teljesített tesztet
• Frekvencia f1 = 5 Hz - f2 = 150 Hz
• Gyorsulás 0,572g (minden tengelyre használt tesztelési erő)
• Teszt napja tengelyenként 5 óra
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütésállósági vizsgálat A szabvány 10. szakasza szerint teljesített teszt
• Ütési erő alakja Fél szinusz
• Gyorsulás 5g (minden tengelyre használt legmagasabb tesztszint)
• Ütési erő héta 30 ms
• Ütések száma tengelyenként 3 pozitív és 3 megatív
• Tesztelési irányok X, Y és Z tengely
• Kibővített tesztkör: Érintkezési hibák/kimaradások figyelése Megfelelt
• Kibővített tesztkör: Feszültséges mérése minden tengely előtt és után Megfelelt
• Ütés- és rezgésállósági vizsgálat gördülő járművek berendezéseire Megfelelt

Kereskedelmi adatok:

• Csomagolás típusa: Doboz
• Származási ország: CN

Termékbesorolás:

• UNSPSC 39121410
• eCl@ss 10.0 27-14-11-16
• eCl@ss 9.0 27-14-11-16
• ETIM 9.0 EC000899
• ETIM 10.0 EC000899
• ECCN NO US BESOROLÁS

Környezetvédelmi termékmegfelelőség:

• RoHS megfelelőségi állapot: Megfelelő, Nincs mentesség
• Gyártó: WAGO

További információk megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra !
