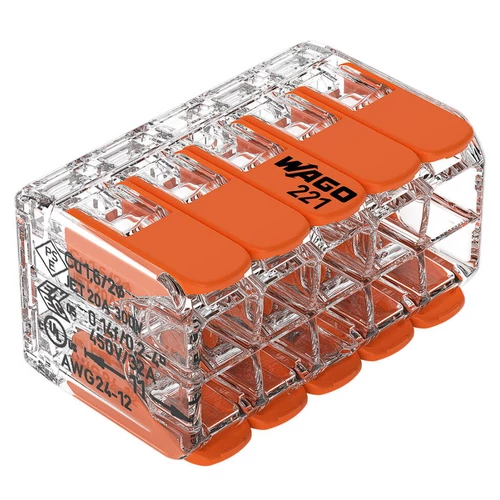

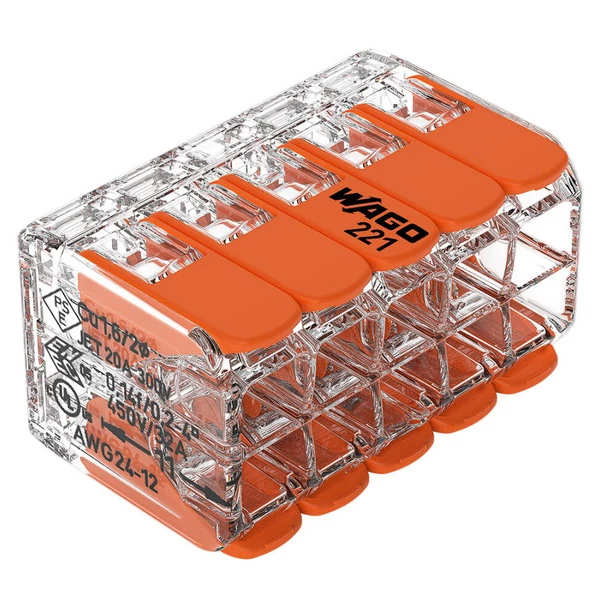

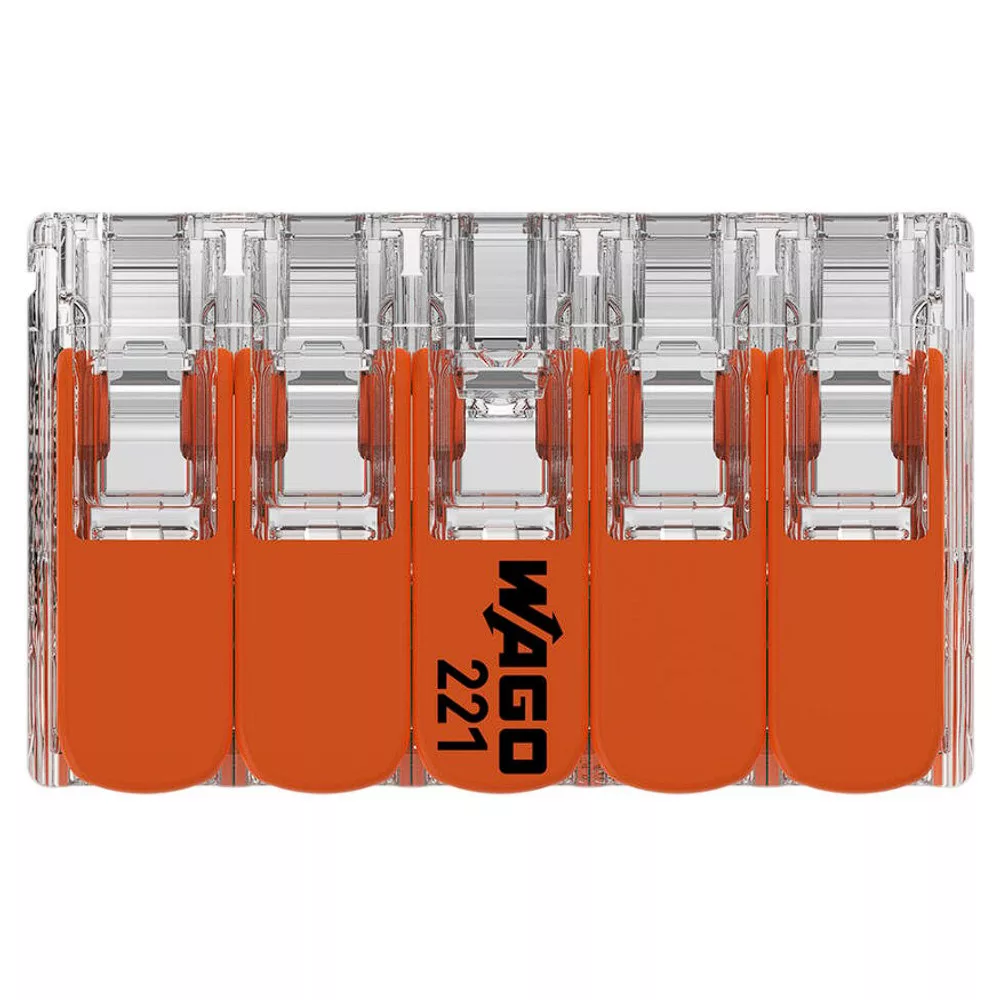

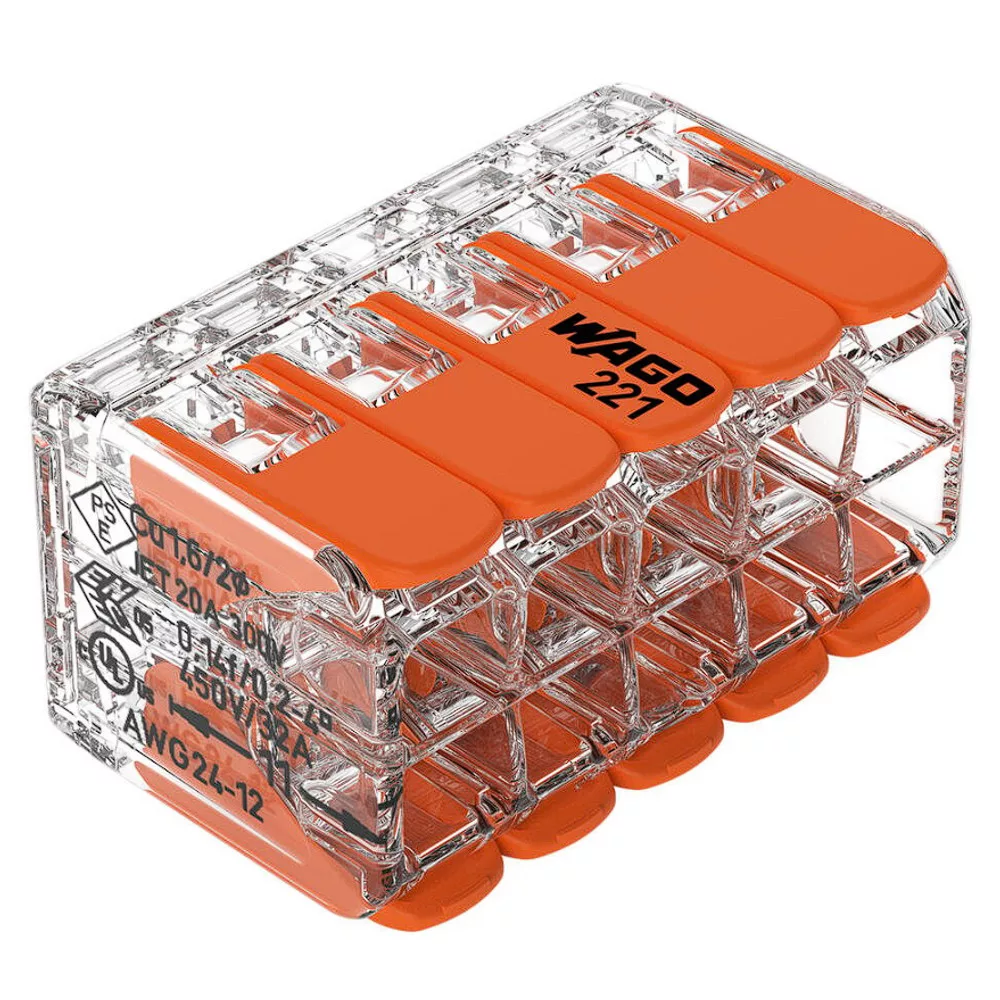

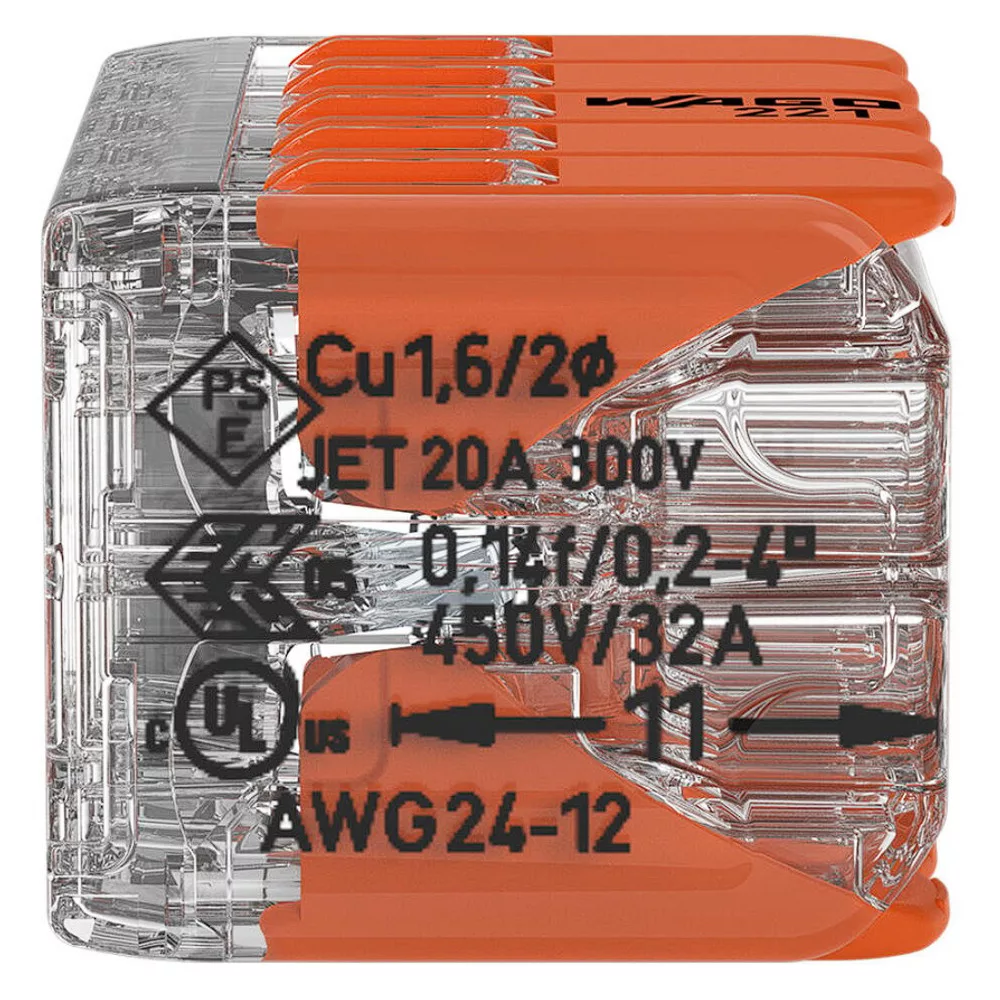

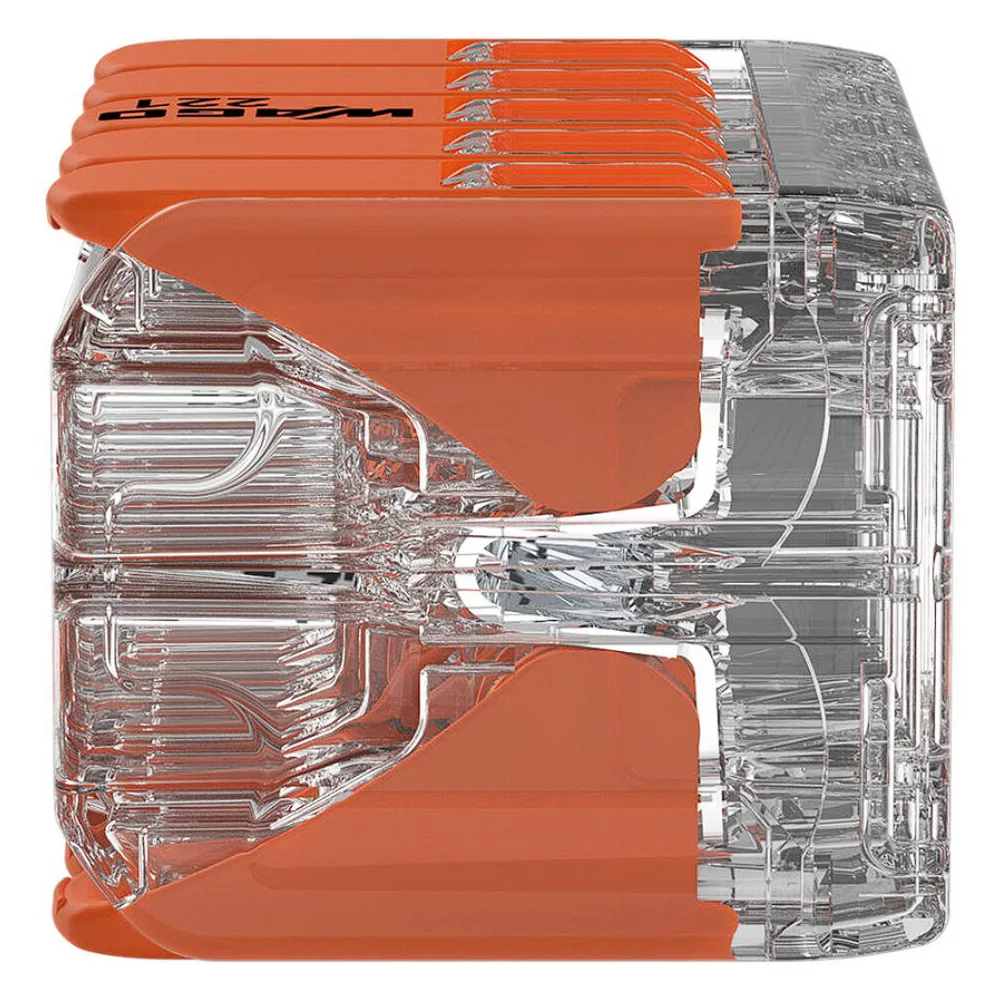

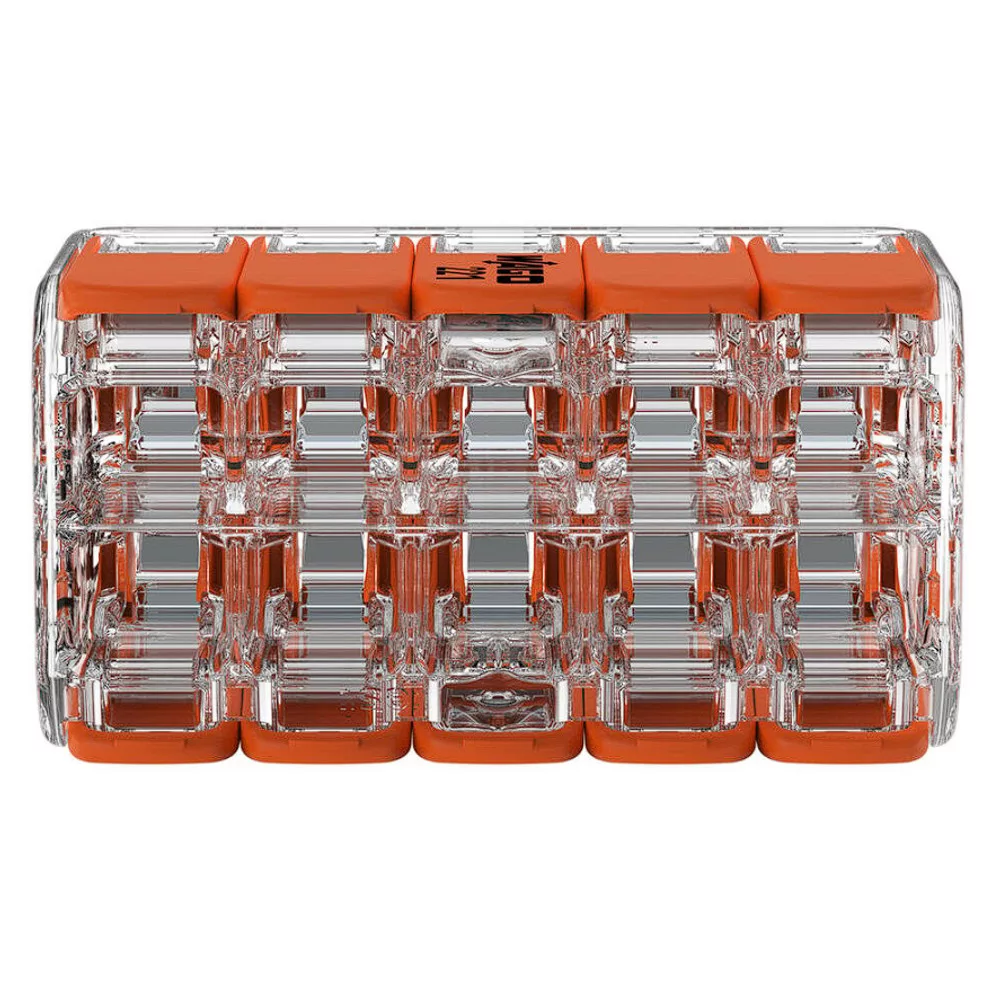

WAGO Vezeték összekötő oldható 10P 0,2-4mm2 - 221-420

WAGO 221-420 Vezeték összekötő oldható 10P 0,2-4mm2

Elektromos adatok:

Megjegyzések:

• Általános biztonsági tudnivalók FIGYELEM: Tartsa be a szerelési és biztonsági utasításokat!
• Kizárólag villanyszerelők használhatják!
• Ne dolgozzon feszültség/terhelés alatt!
• Kizárólag rendeltetésszerű használathoz!
• Vegye figyelembe a nemzeti előírásokat/szabványokat/irányelveket!
• Vegye figyelembe a műszaki termékek előírásait!
• Vegye figyelembe a potenciálok számát!
• Ne használd a terméket, ha az sérült/koszos!
• Ügyeljen a vezetéktípusokra, keresztmetszetekre és a csupaszolási hosszra!
• Ütközésig nyomja be a vezetéket a kapocspontba.
• Használjon eredeti kiegészítőket!
• Csak beüzemelési útmutatóval együtt árusítható!
• Biztonsági információk földelt tápvezetékben

Elektromos adatok:

• Minősítés az IEC/EN szerint
• Kiértékelés: EN 60664
• Névleges feszültség (II/2): 450V
• Méretezési túlfeszültség (II/2): 4kV
• Névleges áram: 32A
• Jelmagyarázat: (kiértékelések) (III / 2) ≙ Túlfeszültség kategória: II / szennyeződési fok 2
• Minősítés az UL szerint
• Tanúsítványok: UL 486C
• Méretezési feszültség UL esetén (C csoport használata): 600V
• Névleges áram UL (C csoportot használva): 20A
• Huzalozási irány: Oldalsó bekötés

Csatlakozástechnikai adatok:

• Összes csatlakozási pont száma: 10
• Összes potenciál száma: 1
• Csatlakozás: 1
• Csatlakozástechnika: CAGE CLAMP®

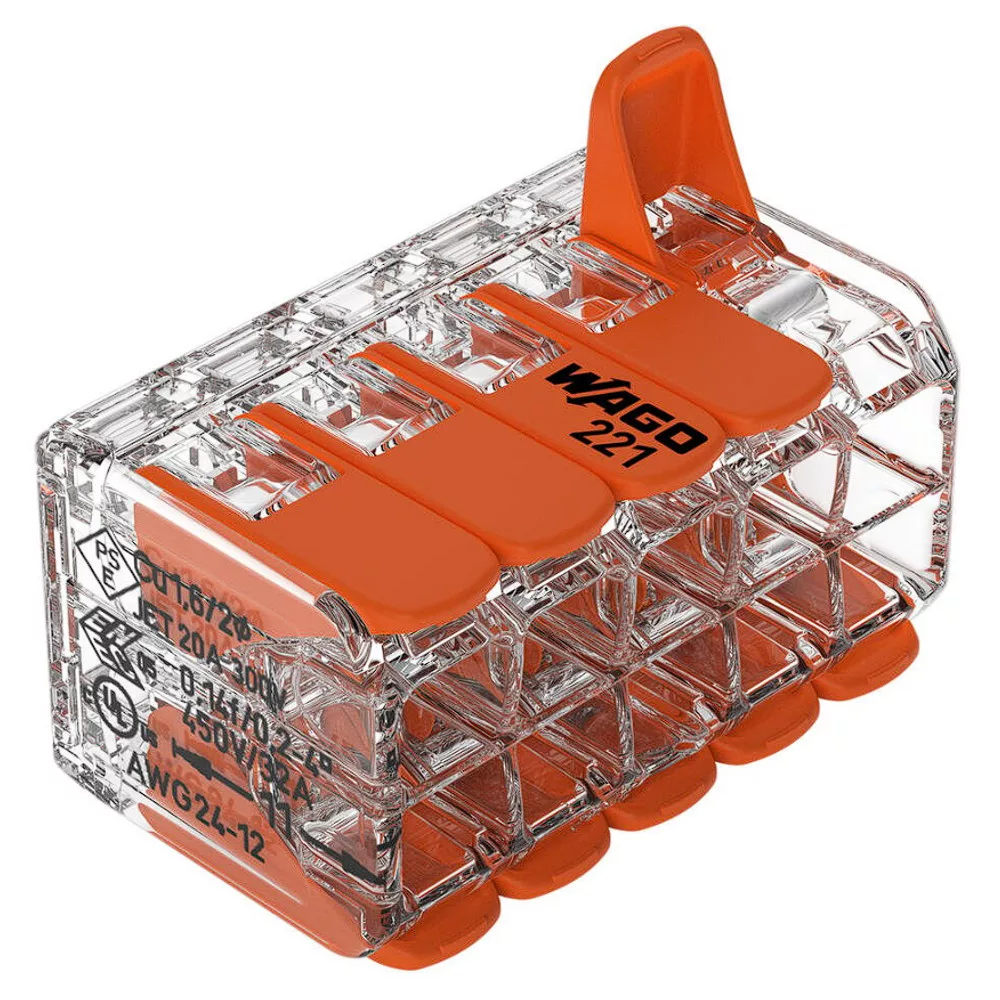

• Beavatkozó típusa: Működtető kar
• Csatlakoztatható vezetékek anyagai: Réz
• Névleges keresztmetszet: 4 mm² / 12 AWG
• Tömör vezeték: 0,2 … 4 mm² / 24 … 12 AWG
• Többeres vezeték: 0,2 … 4 mm² / 24 … 12 AWG
• Finom elemi szálas vezeték: 0,14 … 4 mm² / 24 … 12 AWG
• Csupaszolási hossz: 11 mm / 0,43 inch
• Huzalozási irány: Oldalsó bekötés

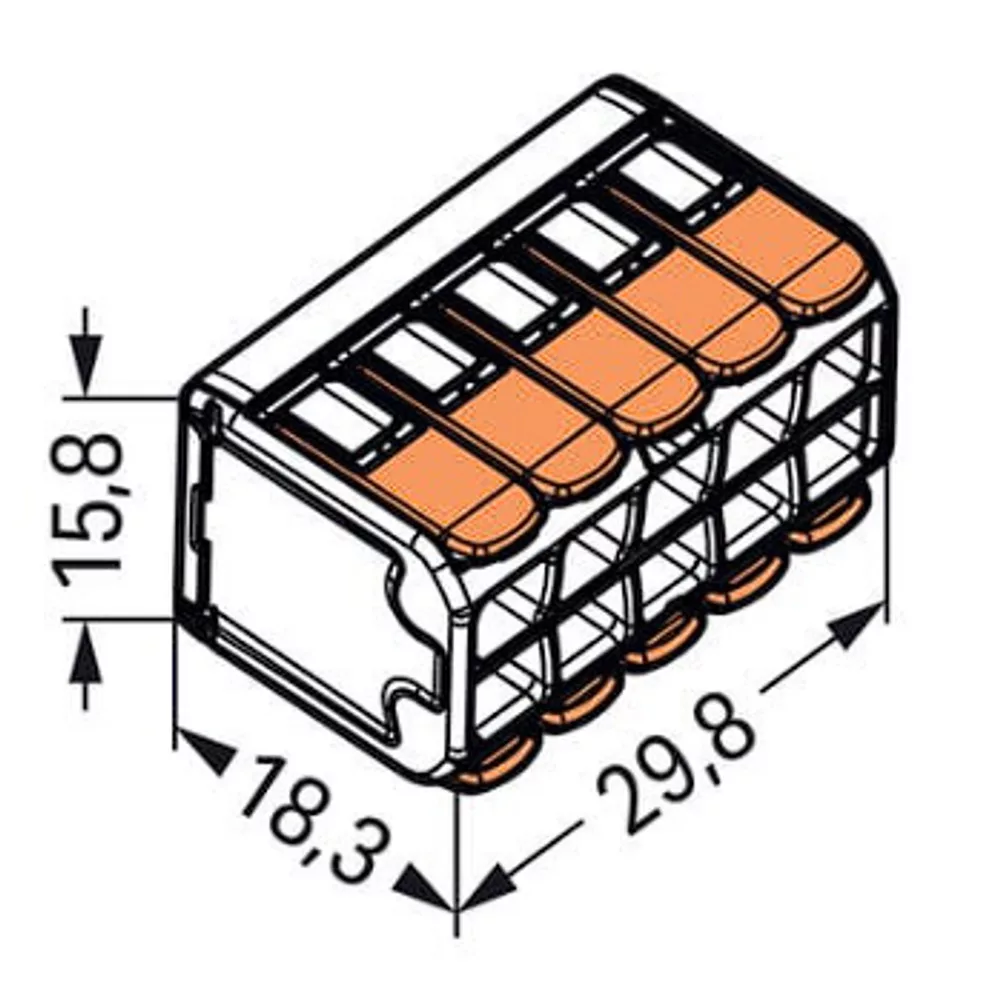

Geometriai adatok:

• Szélesség: 29,8 mm / 1,173 hüvelyk
• Magasság: 15,8 mm / 0,62 hüvelyk
• Mélység: 18,3 mm / 0,72 hüvelyk

Anyag információk:

• Szín: átlátszó
• Burkolat színe: áttetsző
• Anyagcsoport: IIIa
• Szigetelőanyag: Polikarbonát (PC)
• UL94 szerinti gyúlékonysági osztály: V2
• Tűz terhelés: 0,132MJ
• Aktor színe: narancssárga
• Súly: 7g

Környezeti feltételek:

• Környezeti hőmérséklet: (működés közben) +85 °C
• Hőmérséklet jelölése az EN 60998 szerint T85

Kereskedelmi adatok:

• Csomagolás típusa: Doboz
• Származási ország: DE

Termék besorolása:

• UNSPSC 39121409
• ETIM 9.0 EC000446
• ETIM 10.0 EC000446
• ECCN NEM USA BESOROLÁS

Környezetvédelmi termékmegfelelőség:

• RoHS megfelelőségi állapot: Megfelelő, Nincs mentesség
