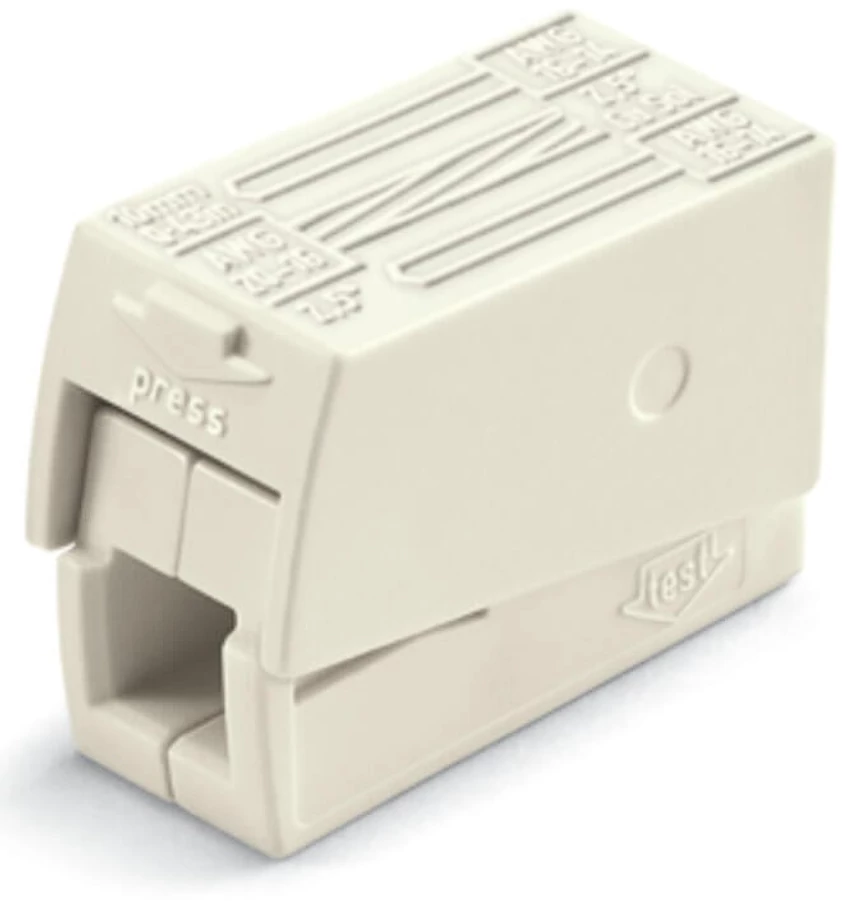

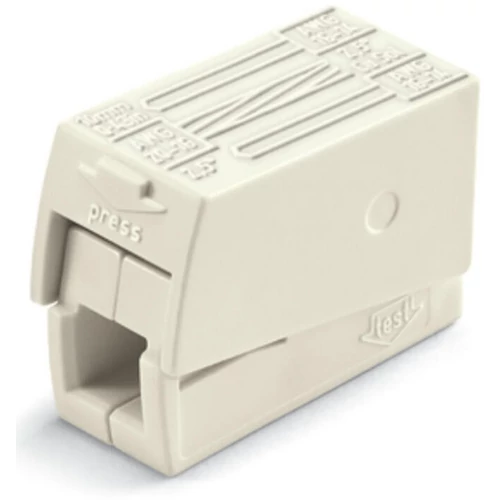

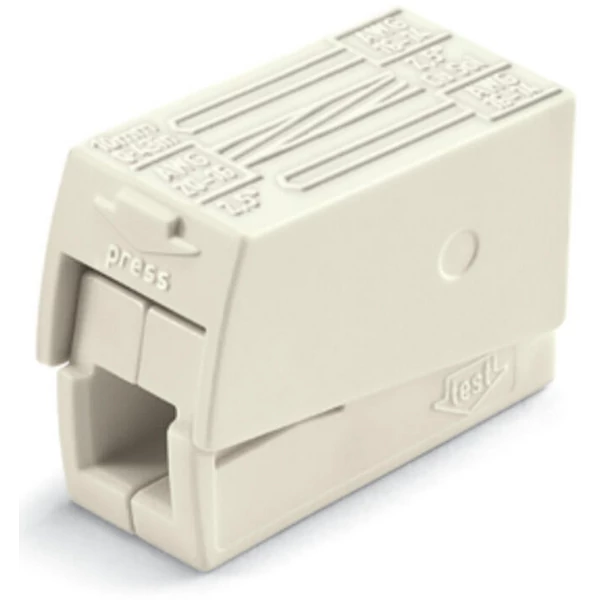

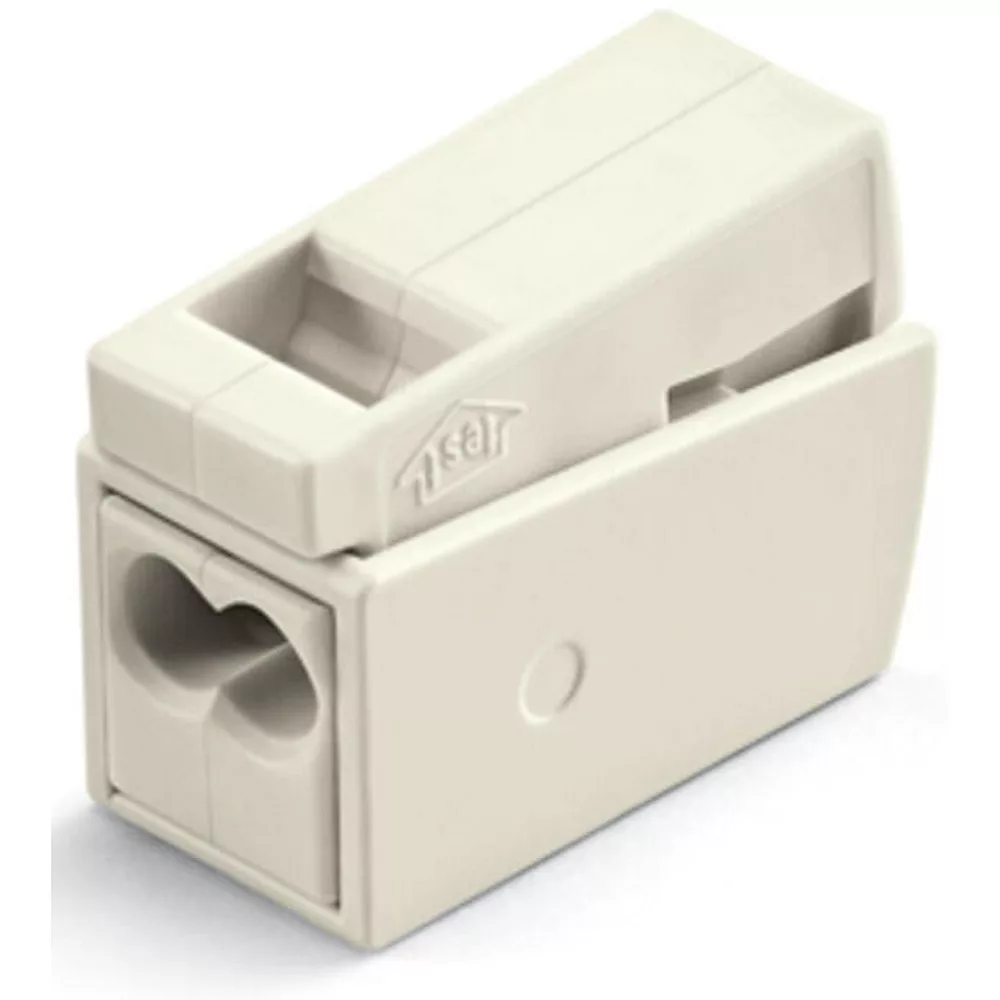

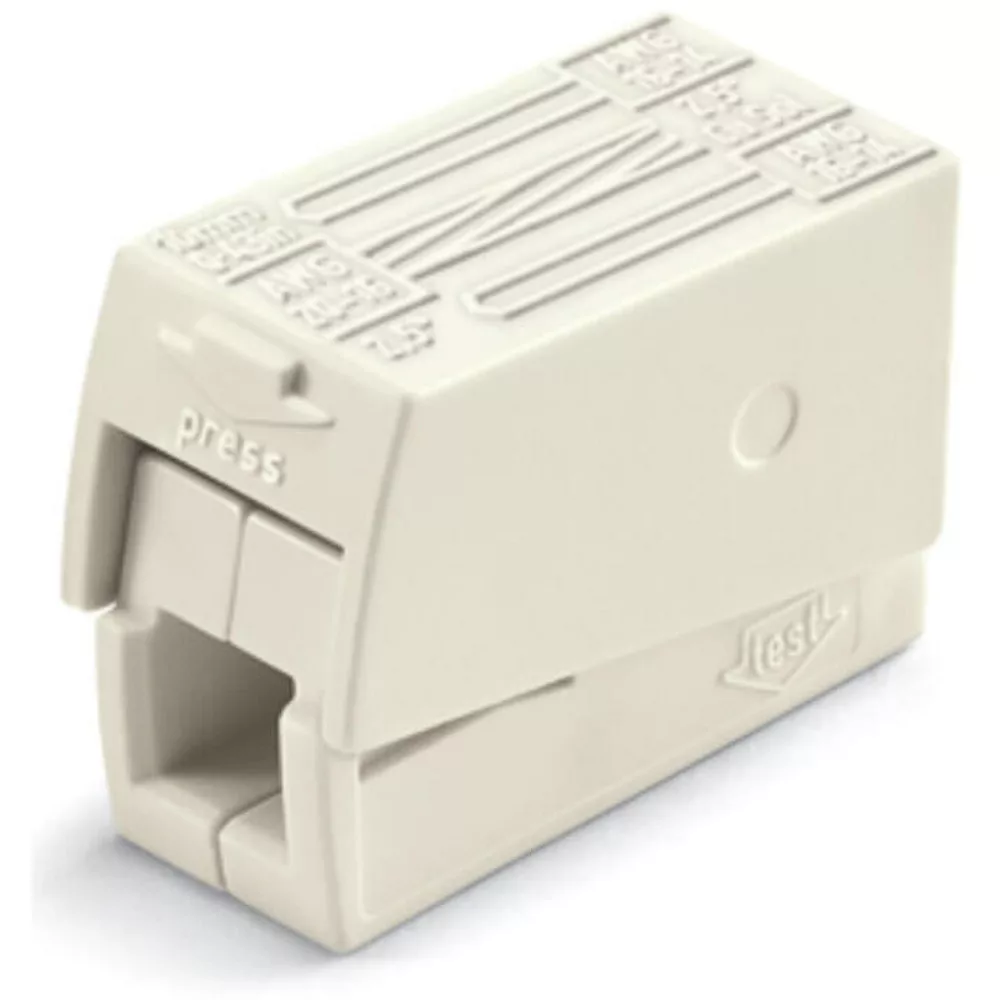

WAGO 224-112 Csillárkapocs 2 vezetékes 2x1-2,5mm2 tömör, 1x0,5-2,5 hajlékony
Elektromos adatok:
Megjegyzések:
- Biztonsági információk földelt tápvezetékben
Elektromos adatok:
- Minősítés az IEC/EN szerint
- Értékelés a(z) szerint: EN 60664
- Túlfeszültség kategória: III, III, II
- Szennyezettségi fok: 3, 2, 2
- Névleges feszültség: -, -, 400 V
- Névleges feszültségimpulzus: -, -, 4 kV
- Névleges áram: -, -, 24 A
- Huzalozási irány: Oldalsó bekötés
Csatlakozástechnikai adatok:
- Összes csatlakozási pont száma: 3
- Összes potenciál száma: 1
- Csatlakozás: 1
- Csatlakozás típusa: Telepítési oldal
- Csatlakozástechnika: PUSH WIRE®
- Csatlakozási pontok száma: 2
- Beavatkozó típusa: Benyomható
- Csatlakoztatható vezetékek anyagai: Réz, Alumínium
- Vegye a csatlakoztatható vezetékek anyagait Alumínium lezáró vezetékek (Észak-Amerikában nem használható) A WAGO-Clamp sorkapcsok 4 mm²/12 AWG-ig tömör alumínium vezetékekhez is alkalmasak, ha a lezáráshoz WAGO “Alu-Plus” Contact Paste 249-130-at használnak.
Az „Alu-Plus” kapcsolattartó paszta előnyei:
- A szorítás során automatikusan tönkreteszi az oxidfilmet.
- Megakadályozza a friss oxidációt a befogási ponton.
- Megakadályozza az elektrolitikus korróziót az alumínium és a réz vezetékek között (ugyanabban a sorkapocsban).
- Hosszú távú védelmet nyújt a korrózió ellen.
- CAGE CLAMP® rugós csatlakozási technológiával ellátott sorkapcsok használata esetén az alumínium vezetőket először egy pengével kell megtisztítani, majd azonnal behelyezni az „Alu-Plus” érintkezőpasztával töltött szorítóegységekbe.
- PUSH WIRE® csatlakozási technológiával ellátott rugós szorítócsatlakozások esetén a WAGO azt javasolja, hogy az alumínium vezetőt először megtisztítsák, majd azonnal behelyezni az „Alu-Plus” érintkezőpasztával töltött szorítóegységbe.
- A WAGO „Alu-Plus” bevonatot a lezárás előtt az alumínium vezető teljes felületére is felvihetjük.
- Kérjük, vegye figyelembe, hogy a névleges áramokat az alumíniumvezetők csökkentett vezetőképességéhez kell igazítani: 2,5 mm² = 16 A, 4 mm² = 22 A
- Tömör vezeték: 1 … 2,5 mm² / 16 … 14 AWG
- Csupaszolási hossz: 9 … 11 mm / 0,35 … 0,43 hüvelyk
- Huzalozási irány: Oldalsó bekötés
- Csatlakozás: 2
- Csatlakozás típusa: Világítási oldal
- Csatlakozástechnika CAGE CLAMP®
- Csatlakozási pontok száma: 2 1
- Tömör vezeték: 2 0,5 … 2,5 mm² / 20 … 14 AWG
- Finom elemi szálas vezeték: 2 0,5 … 2,5 mm² / 20 … 16 AWG

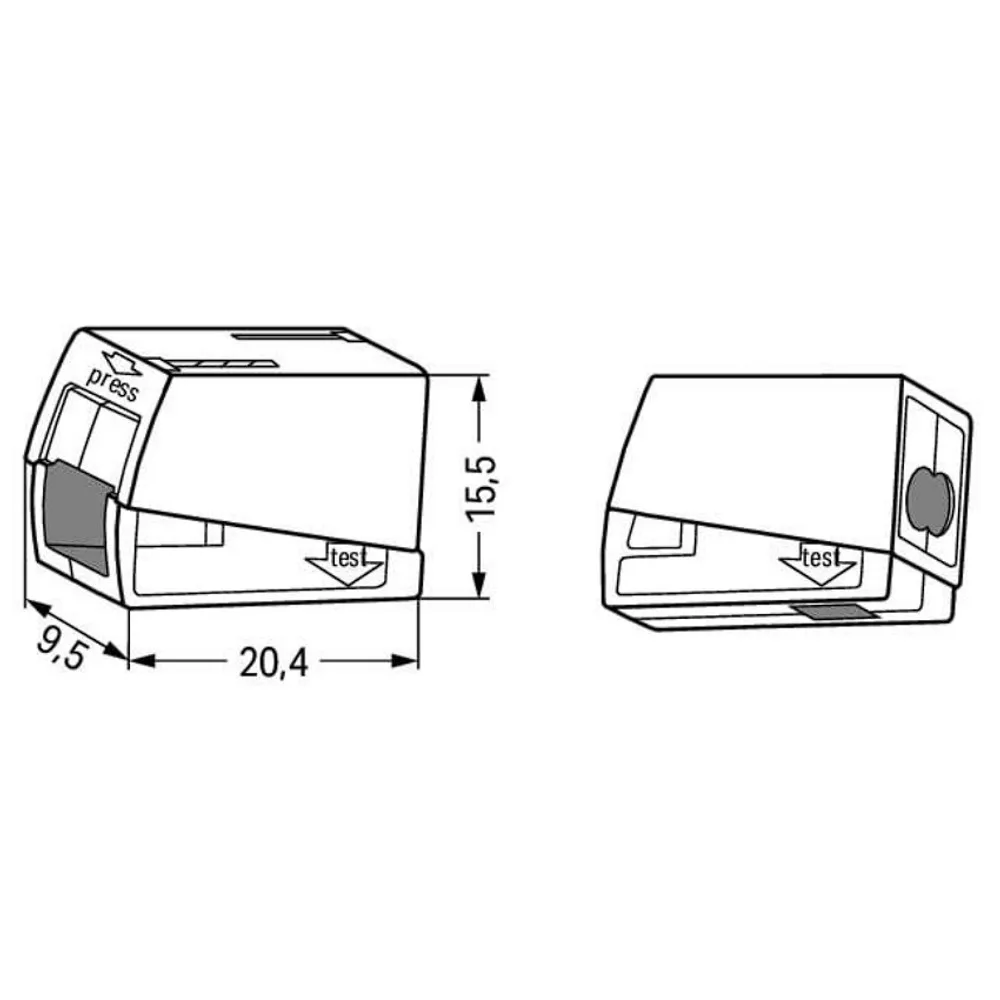

Geometriai adatok:
- Szélesség: 9,5 mm / 0,374 hüvelyk
- Magasság: 15,5 mm / 0,61 hüvelyk
- Mélység: 20,5 mm / 0,807 hüvelyk
Anyag információk:
- Szín: fehér
- Tűz terhelés: 0,047MJ
- Súly: 2,1g
Környezeti feltételek:
- Környezeti hőmérséklet (működés közben): +60 °C
- Folyamatos működési hőmérséklet: 105 °C
Kereskedelmi adatok:
- Csomagolás típusa: Doboz
- Származási ország: CH
Termék besorolása:
- UNSPSC 39121409
- eCl@ss 10.0 27-14-11-03
- eCl@ss 9.0 27-14-11-03
- ETIM 9.0 EC000446
- ETIM 10.0 EC000446
- ECCN NINCS USA OSZTÁLYOZÁS
Környezetvédelmi termékmegfelelőség:
- RoHS megfelelőségi állapot Megfelelő, nincs mentesség
- Gyártó: WAGO
További információk megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra !
|
