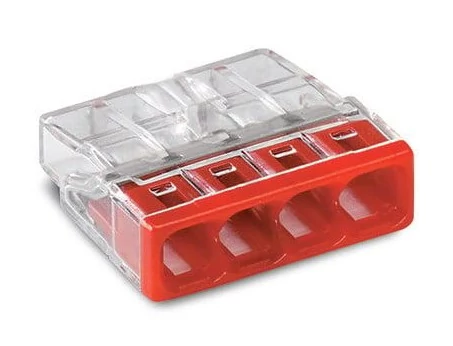

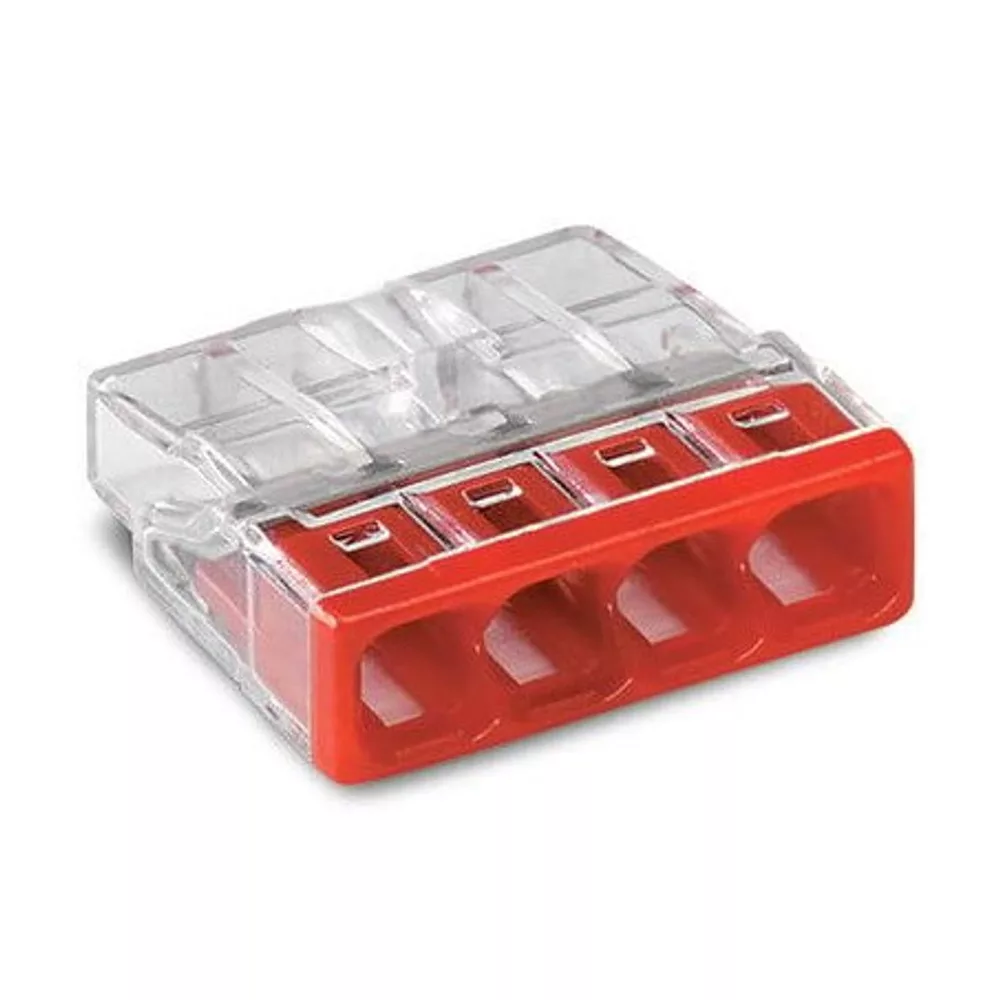

WAGO 2273-204 Compact Vezeték összekötő 4x0,5-2,5mm2 100db/csomag

WAGO 2273-204 Compact Vezeték összekötő 4x0,5-2,5mm2 100db/csomag

Megjegyzések:

• Biztonsági információk földelt tápvezetékben

Elektromos adatok:

Minősítés az IEC/EN szerint:

• Értékelés a(z) szerint: IEC/EN 60998
• Túlfeszültség kategória: III, ,III, II
• Szennyezettségi fok: 3,2,2
• Névleges feszültség: -, -, 450 V
• Névleges feszültségimpulzus: -, -, 4 kV
• Névleges áram: -, -, 24 A

Minősítés az UL szerint:

• Tanúsított a következők szerint: UL 486C
• Csoport használata: B, C, D
• Névleges feszültség: -
• Névleges áram: -

Csatlakozástechnikai adatok:

• Összes csatlakozási pont száma: 4
• Összes potenciál száma: 1

Csatlakozás 1:

• Csatlakozástechnika: PUSH WIRE®
• Beavatkozó típusa: Benyomható
• Csatlakoztatható vezetékek anyagai: Réz, Alumínium
• Vegye a csatlakoztatható vezetékek anyagait Aluminum vezetékek csatlakoztatása
• A WAGO rugós sorkapcsokat maximum 4 mm²/12 AWG tömör alumínium vezetékek csatlakoztatásához lehet használni a WAGO „Alu-Plus” érintkezőpaszta alkalmazásához. 249-130
• Az „Alu-Plus” érintkezőpaszta használatának előnyei:
  • Automatikusan eltávolítja az oxidréteget az összeszorítás során.
  • Megakadályozza a kapocspont újbóli oxidálódását.
  • Megakadályozza az alumínium és a réz vezetékek közötti elektrolitikus korróziót (ugyanazon sorkapcson belül).
  • Hosszú kapcsolódó korrózió elleni védelmet.
  • A PUSH WIRE® csatlakozástechnikával rendelkező rugós vezeték összekötő használata esetén a WAGO azt javasolja, hogy először tisztítsa meg az alumínium vezetéket, majd azonnal dugja be azt az „Alu-Plus” érintkezőpasztával megtöltött kapocspontba.
  • Ezen kívül, a csatlakoztatás előtt az alumínium vezeték teljes felületére is felvihető a WAGO „Alu Plus” érintkezőpaszta.
  • Ne feledje, hogy a névleges áramerősségeket az alumínium vezetékek csökkentett vezetőképességéhez kell igazítani:
    • 2,5 mm² = 16 A
    • 4 mm² = 22 A
• Tömör vezeték: 0,5 … 2,5 mm² / 20 … 16 AWG
• Csupaszolási hossz: 11 mm / 0,43 inch
• Huzalozási irány: Oldalsó bekötés

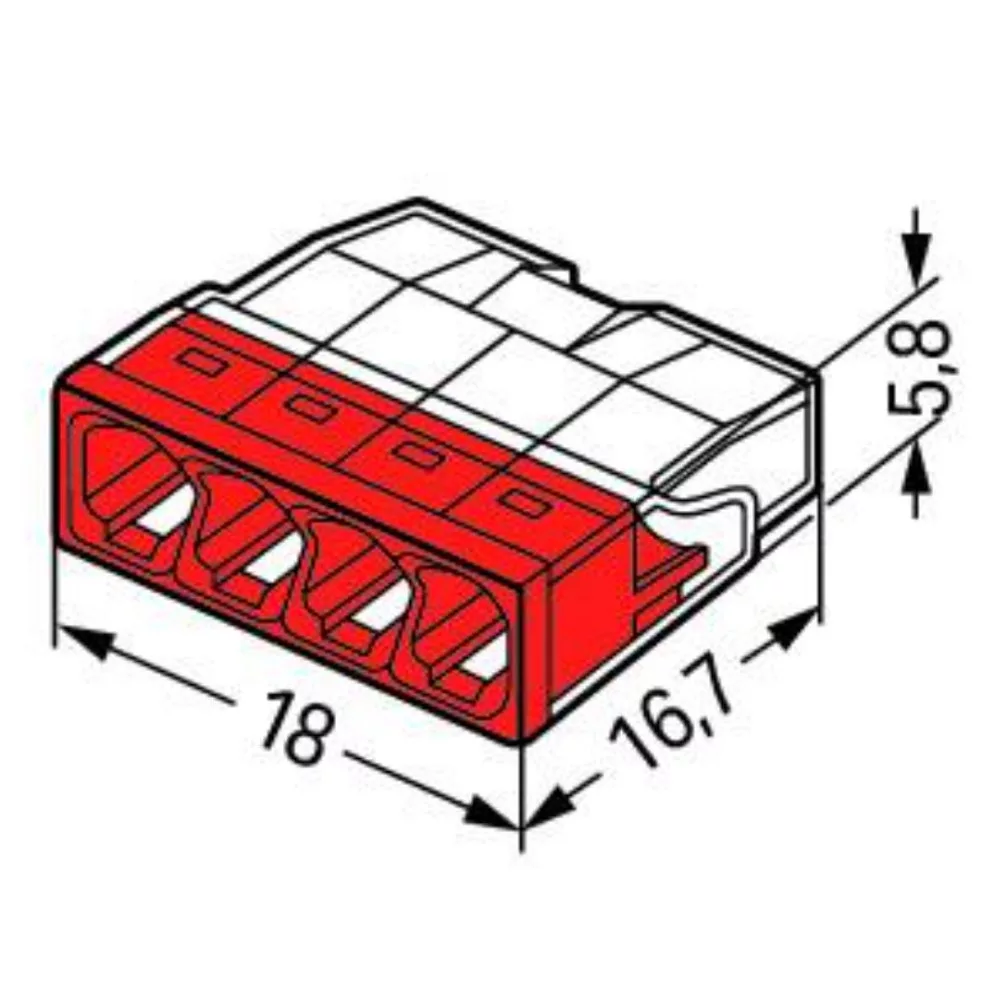

Geometriai adatok:

• Szélesség: 18 mm / 0,709 hüvelyk
• Magasság: 5,8 mm / 0,228 hüvelyk
• Mélység: 16,7 mm / 0,657 hüvelyk

Anyag információk:

• Szín: átlátszó
• Burkolat színe: piros
• UL94 szerinti gyúlékonysági osztály: V2
• Tűz terhelés: 0,034MJ
• Súly: 1,3g

Környezeti feltételek:

• Környezeti hőmérséklet (működés közben): +60 °C
• Folyamatos működési hőmérséklet: 105 °C
• Hőmérséklet jelölése az EN 60998 szerint: T60

Kereskedelmi adatok:

• 7. termékcsoport (Push Wire Conn.)
• eCl@ss 10.0 27-14-11-04
• eCl@ss 9.0 27-14-11-04
• ETIM 8.0 EC000446
• ETIM 7.0 EC000446
• ECCN NINCS ADAT
• Nagy ECS (kis ECS) 1000 (100) db
• Gyártó: WAGO

Csomagolás típusa Doboz:

• Származási ország: DE
• GTIN (globális kereskedelmi áruazonosító szám): 4050821027867
• Vámtarifaszám: 85369010000

Környezetvédelmi termékmegfelelőség:

• RoHS megfelelőségi állapot Megfelelő, nincs mentesség
