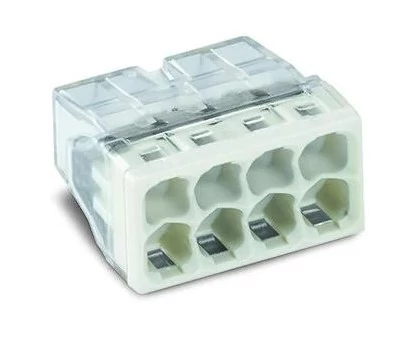

WAGO 2273-208 Compact vezeték összekötő 8x0,5-2,5mm2 50db/csomag
135 Ft (107 Ft + ÁFA)
Menny.:db
Legkisebb rendelhető mennyiség: 50!

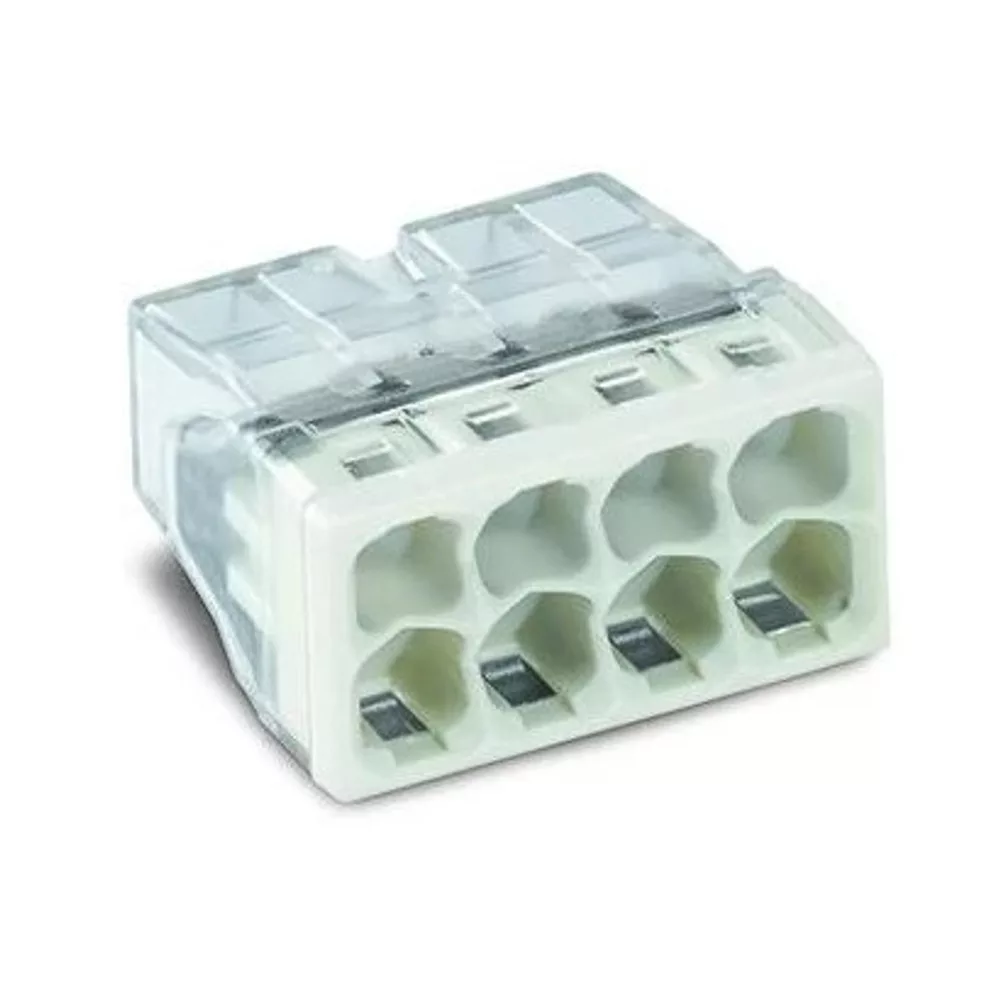

WAGO 2273-208 Compact vezeték összekötő 8x0,5-2,5mm2 50db/csomag

135 Ft (107 Ft + ÁFA)
Menny.:db
Legkisebb rendelhető mennyiség: 50!
Szerezhető hűségpontok: 2
Gyártó cikkszám: 2273-208
Cikkszám: 2273-208
Elérhetőség: 390 db raktáron
Gyártó:

WAGO 2273-208 Compact vezeték összekötő 8x0,5-2,5mm2 50db/csomag

Megjegyzések:

  • Biztonsági információk földelt tápvezetékben

Elektromos adatok:

Minősítés az IEC/EN szerint:

  • Értékelés a(z) szerint: IEC/EN 60998
  • Túlfeszültség kategória: III, III, II
  • Szennyezettségi fok: 3, 2, 2
  • Névleges feszültség: -, -, 450 V
  • Névleges feszültségimpulzus: -, -, 4 kV
  • Névleges áram: -, -, 24 A

Minősítés az UL szerint:

  • Tanúsított a következők szerint: UL 486C
  • Csoport használata: B, C, D
  • Névleges feszültség: -
  • Névleges áram: -

Csatlakozástechnikai adatok:

  • Összes csatlakozási pont száma: 8
  • Összes potenciál száma: 1

Csatlakozás 1:

  • Csatlakozástechnika: PUSH WIRE®
  • Beavatkozó típusa: Benyomható
  • Csatlakoztatható vezetékek anyagai: Réz, Alumínium
  • Vegye a csatlakoztatható vezetékek anyagait Aluminum vezetékek csatlakoztatása
  • A WAGO rugós sorkapcsokat maximum 4 mm²/12 AWG tömör alumínium vezetékek csatlakoztatásához lehet használni a WAGO „Alu-Plus” érintkezőpaszta alkalmazásához. 249-130
  • Az „Alu-Plus” érintkezőpaszta használatának előnyei:
    • Automatikusan eltávolítja az oxidréteget az összeszorítás során.
    • Megakadályozza a kapocspont újbóli oxidálódását.
    • Megakadályozza az alumínium és a réz vezetékek közötti elektrolitikus korróziót (ugyanazon sorkapcson belül).
    • Hosszú kapcsolódó korrózió elleni védelmet.
    • A PUSH WIRE® csatlakozástechnikával rendelkező rugós vezeték összekötő használata esetén a WAGO azt javasolja, hogy először tisztítsa meg az alumínium vezetéket, majd azonnal dugja be azt az „Alu-Plus” érintkezőpasztával megtöltött kapocspontba.
    • Ezen kívül, a csatlakoztatás előtt az alumínium vezeték teljes felületére is felvihető a WAGO „Alu Plus” érintkezőpaszta.
    • Ne feledje, hogy a névleges áramerősségeket az alumínium vezetékek csökkentett vezetőképességéhez kell igazítani:
      • 2,5 mm² = 16 A
      • 4 mm² = 22 A
  • Tömör vezeték: 0,5 … 2,5 mm² / 20 … 16 AWG
  • Csupaszolási hossz: 11 mm / 0,43 inch
  • Huzalozási irány: Oldalsó bekötés

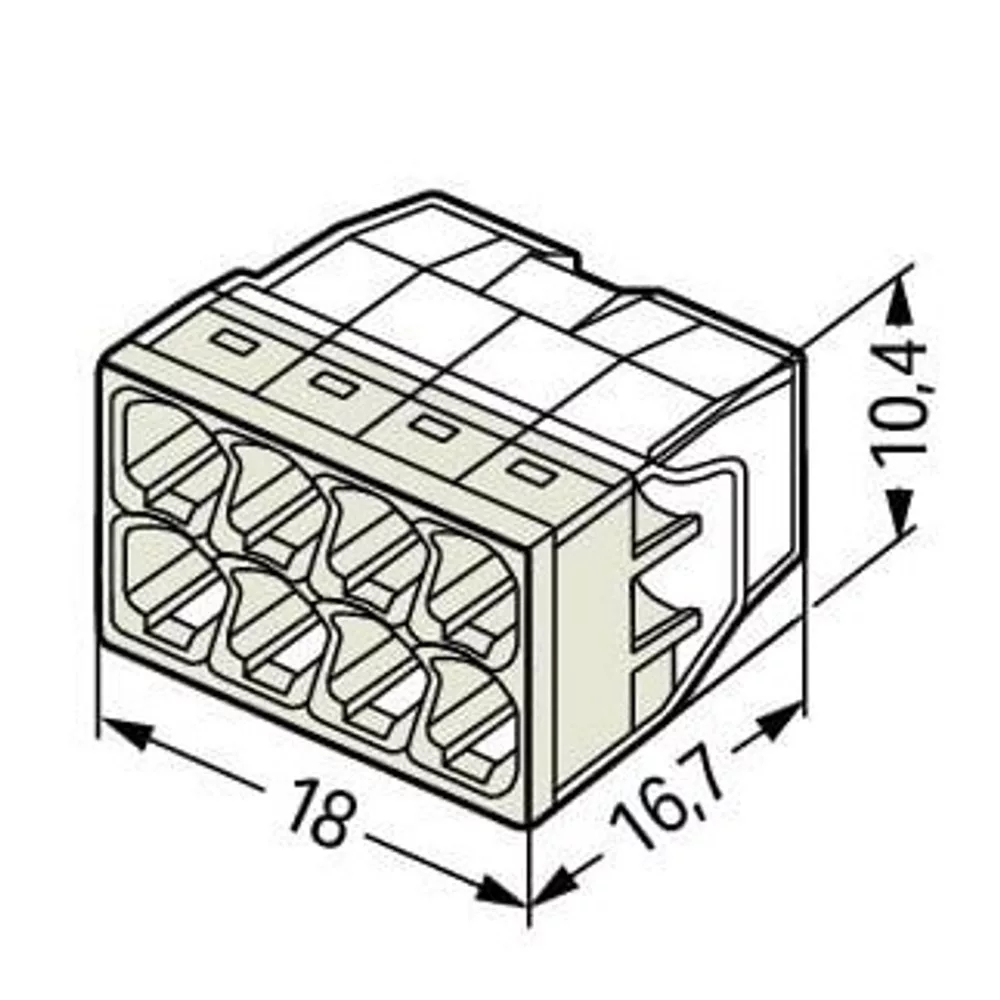

Geometriai adatok:

  • Szélesség: 18 mm / 0,709 hüvelyk
  • Magasság: 10,4 mm / 0,409 hüvelyk
  • Mélység: 16,7 mm / 0,657 hüvelyk

Anyag információk

  • Szín: átlátszó
  • Burkolat színe: világosszürke
  • UL94 szerinti gyúlékonysági osztály: V2
  • Tűz terhelés: 0,046MJ
  • Súly: 2,2g

Környezeti feltételek:

  • Környezeti hőmérséklet (működés közben): +60 °C
  • Folyamatos működési hőmérséklet: 105 °C
  • Hőmérséklet jelölése az EN 60998 szerint: T60

Kereskedelmi adatok:

  • 7. termékcsoport (Push Wire Conn.)
  • eCl@ss 10.0 27-14-11-04
  • eCl@ss 9.0 27-14-11-04
  • ETIM 8.0 EC000446
  • ETIM 7.0 EC000446
  • ECCN NINCS ADAT
  • Nagy ECS (kis ECS) 500 (50) db
  • Gyártó: WAGO

Csomagolás típusa Doboz:

  • Származási ország: DE
  • GTIN (globális kereskedelmi áruazonosító szám): 4050821027881
  • Vámtarifaszám: 85369010000

Környezetvédelmi termékmegfelelőség:

  • RoHS megfelelőségi állapot Megfelelő, nincs mentesség

További információk megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumra !

Leírás és Paraméterek

Leírás:

Előnyök:

  • Praktikus huzalozás a kompakt kivitelezésnek köszönhetően
  • Akár nyolc tömör vezeték push-in csatlakoztatása
  • Keresztmetszet tartomány: 0,5 … 2,5 mm²
  • Eltérő méretű vezetékek kombinációja is lehetséges
  • PUSH WIRE® csatlakozás köti össze a tömör rézvezetékeket

Szerelési útmutató:
