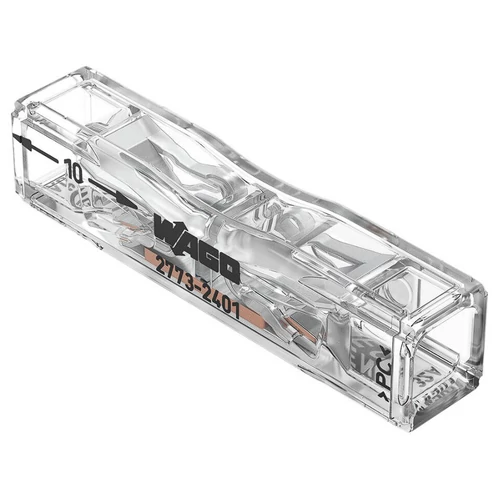

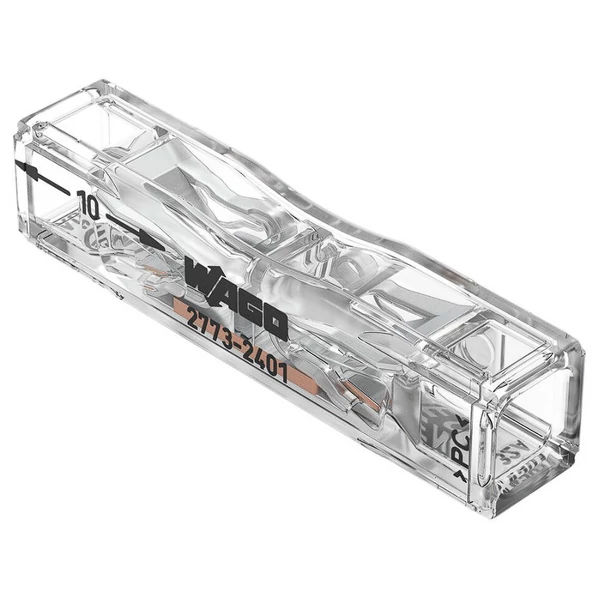

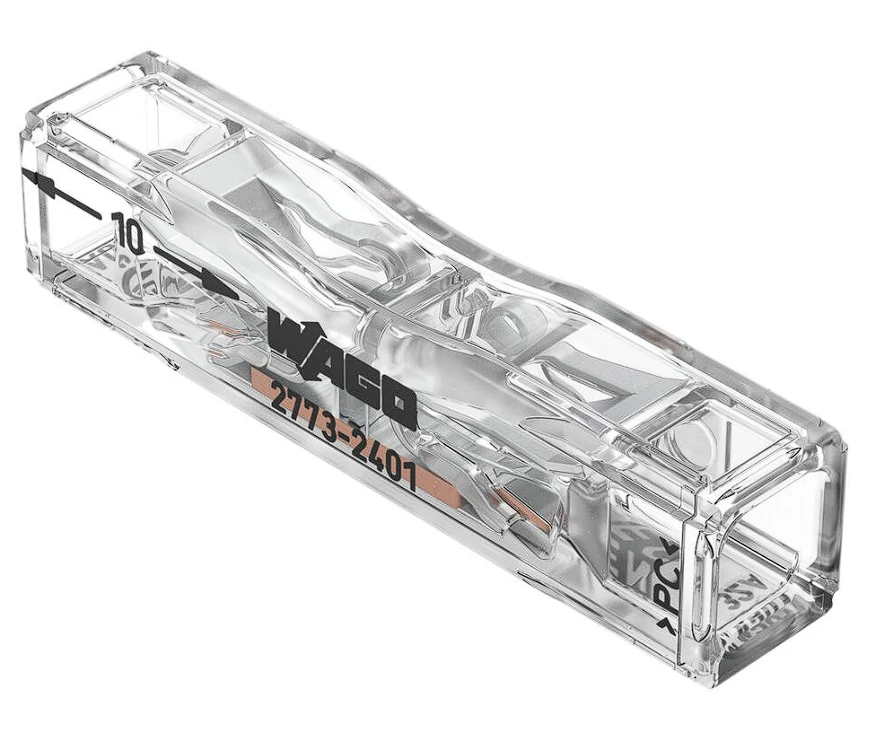

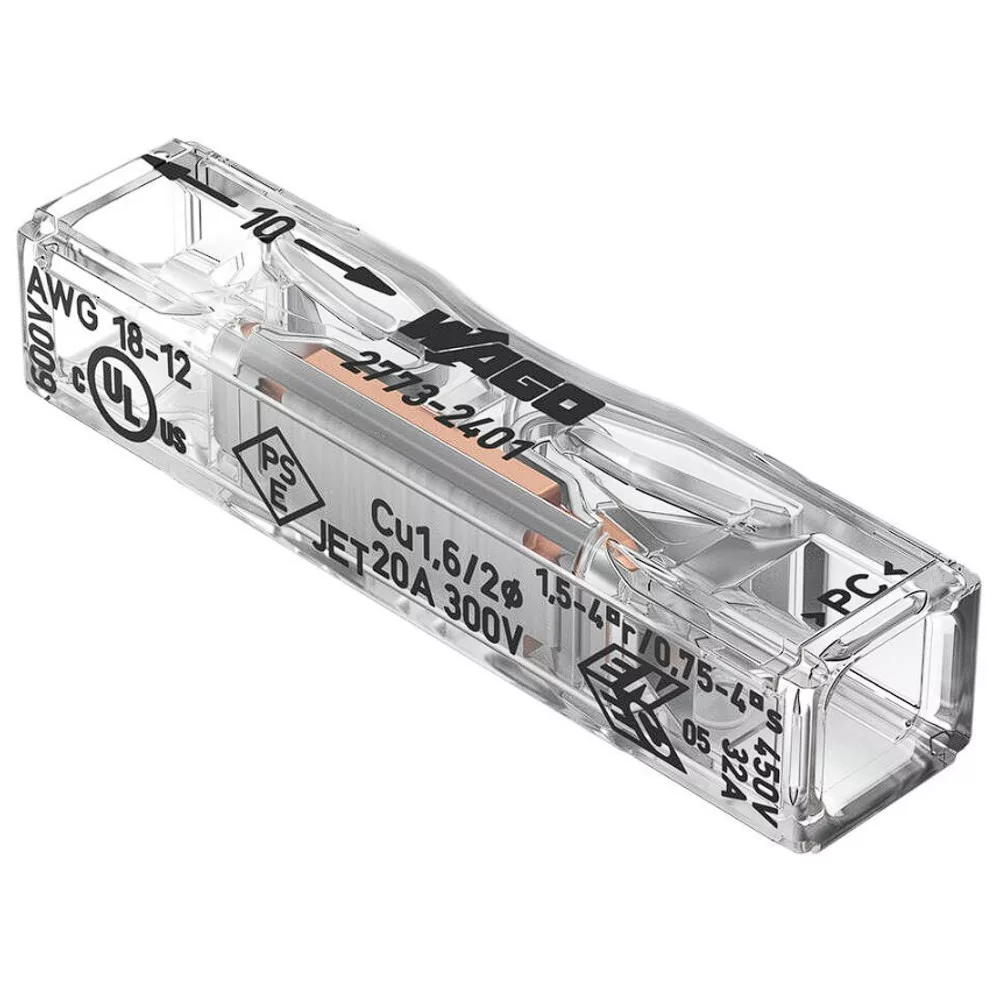

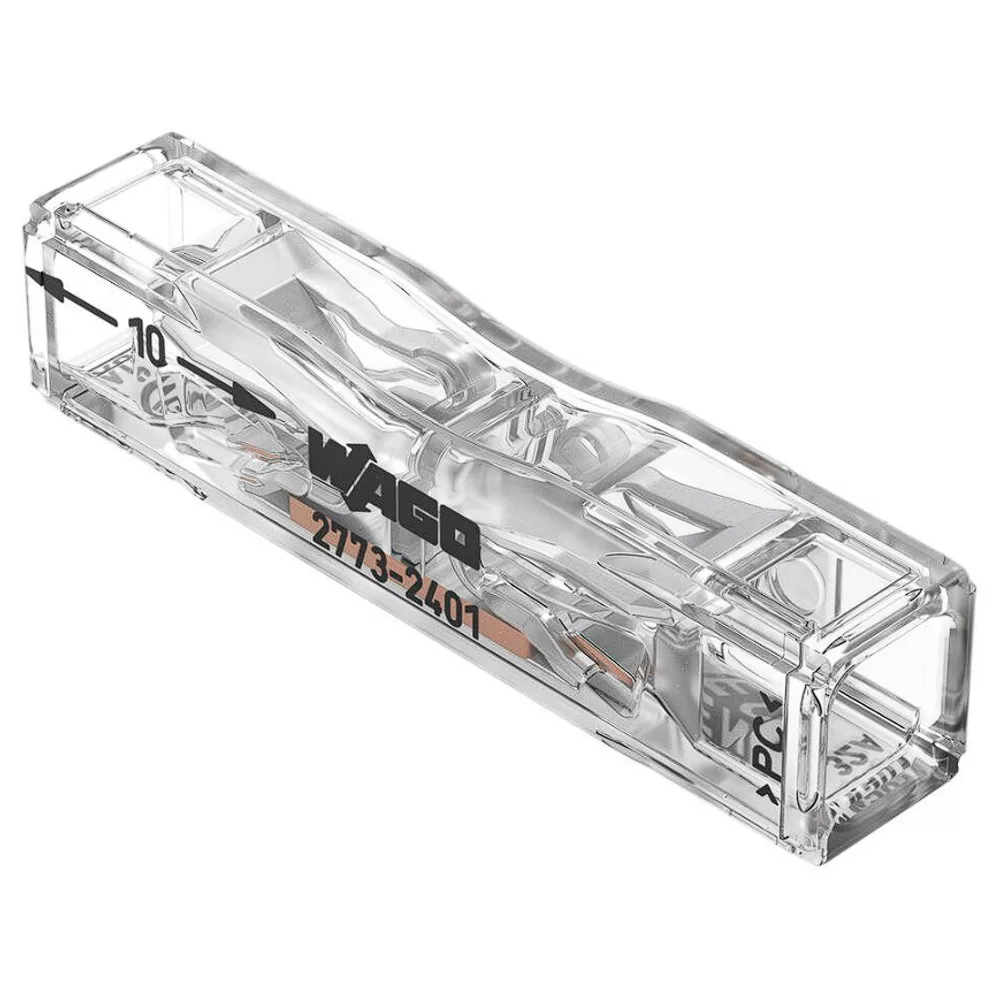

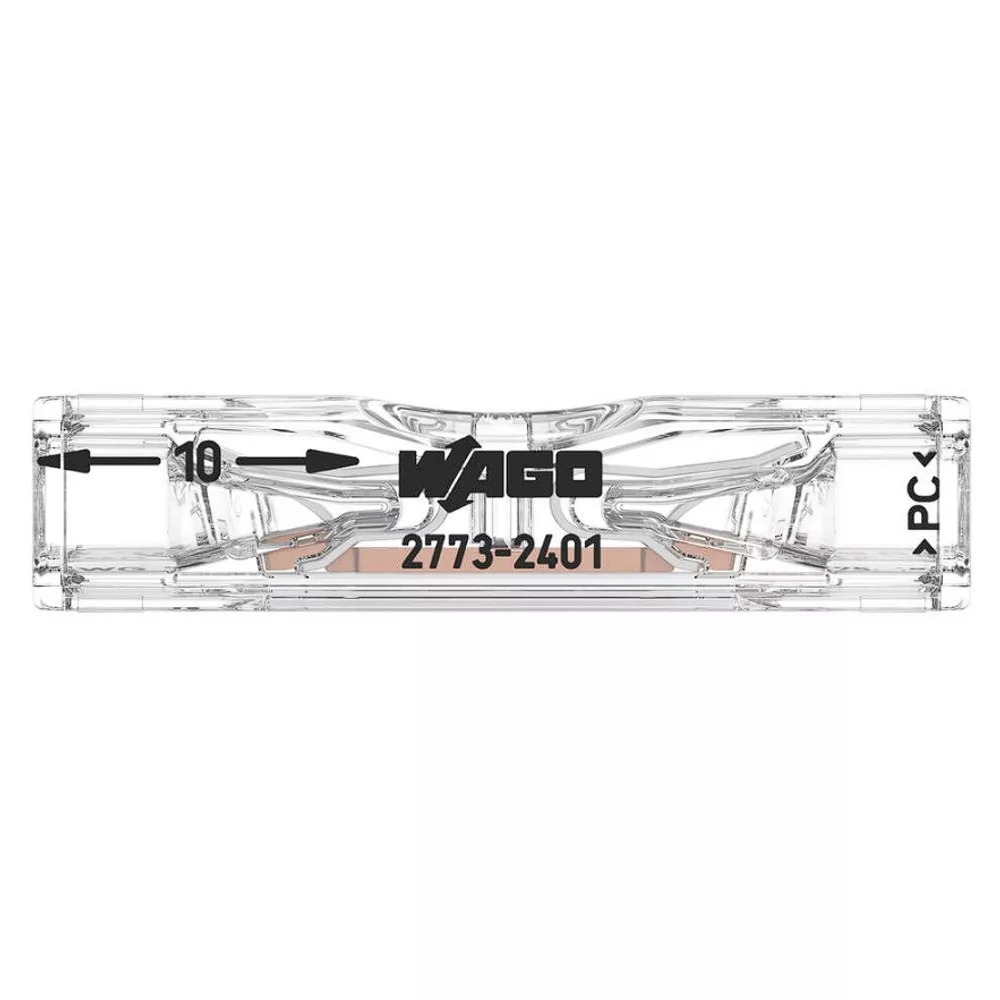

WAGO 2773-2401 Vezeték összekötő sodrott és tömör vezetékhez 2-es, 0,2-4mm2
Elektromos adatok:
Megjegyzések:
- Általános biztonsági tudnivalók FIGYELEM: Tartsa be a szerelési és biztonsági utasításokat!
- Kizárólag villanyszerelők használhatják!
- Ne dolgozzon feszültség/terhelés alatt!
- Kizárólag rendeltetésszerű használathoz!
- Vegye figyelembe a nemzeti előírásokat/szabványokat/irányelveket!
- Vegye figyelembe a műszaki termékek előírásait!
- Vegye figyelembe a potenciálok számát!
- Ne használd a terméket, ha az sérült/koszos!
- Ügyeljen a vezetéktípusokra, keresztmetszetekre és a csupaszolási hosszra!
- Ütközésig nyomja be a vezetéket a kapocspontba.
- Használjon eredeti kiegészítőket!
- Kizárólag tömör vezetővel újrafelhasználható!!
- Csak beüzemelési útmutatóval együtt árusítható!
Elektromos adatok:
- Minősítés az IEC/EN szerint
- Értékelés a(z) szerint: EN 60664
- Túlfeszültség kategória: III, III, II
- Szennyezettségi fok: 3, 2, 2
- Névleges feszültség: -, -, 450 V
- Névleges feszültségimpulzus: -, -, 4 kV
- Névleges áram: -, -, 32 A
- Tanúsított a következők szerint: UL 486C
- Csoport használata: B, C, D
- Névleges feszültség: -, 600 V, -
- Névleges áram: -, 20 A, -
- Huzalozási irány: Oldalsó bekötés
Csatlakozástechnikai adatok:
- Összes csatlakozási pont száma: 2
- Összes potenciál száma: 1
- Csatlakozás: 1
- Csatlakozástechnika: PUSH WIRE®
- Beavatkozó típusa: Benyomható
- Tömör vezeték: 0,75 … 4 mm² / 18 … 12 AWG
- Többeres vezeték: 1,5 … 4 mm²
- Finom elemiszálas vezeték; szigetelt érvéghüvellyel: 0,75 … 1,5 mm² / 18 … 16 AWG
- Finom elemiszálas vezeték; szigetelés nélküli érvéghüvellyel: 1 … 1,5 mm² / 16 AWG
- Vezetékátmérő: 1,6 … 2 mm / 18 … 12 AWG
- Csupaszolási hossz: 10 … 11 mm / 0,39 … 0,43 hüvelyk
- Huzalozási irány: Oldalsó bekötés

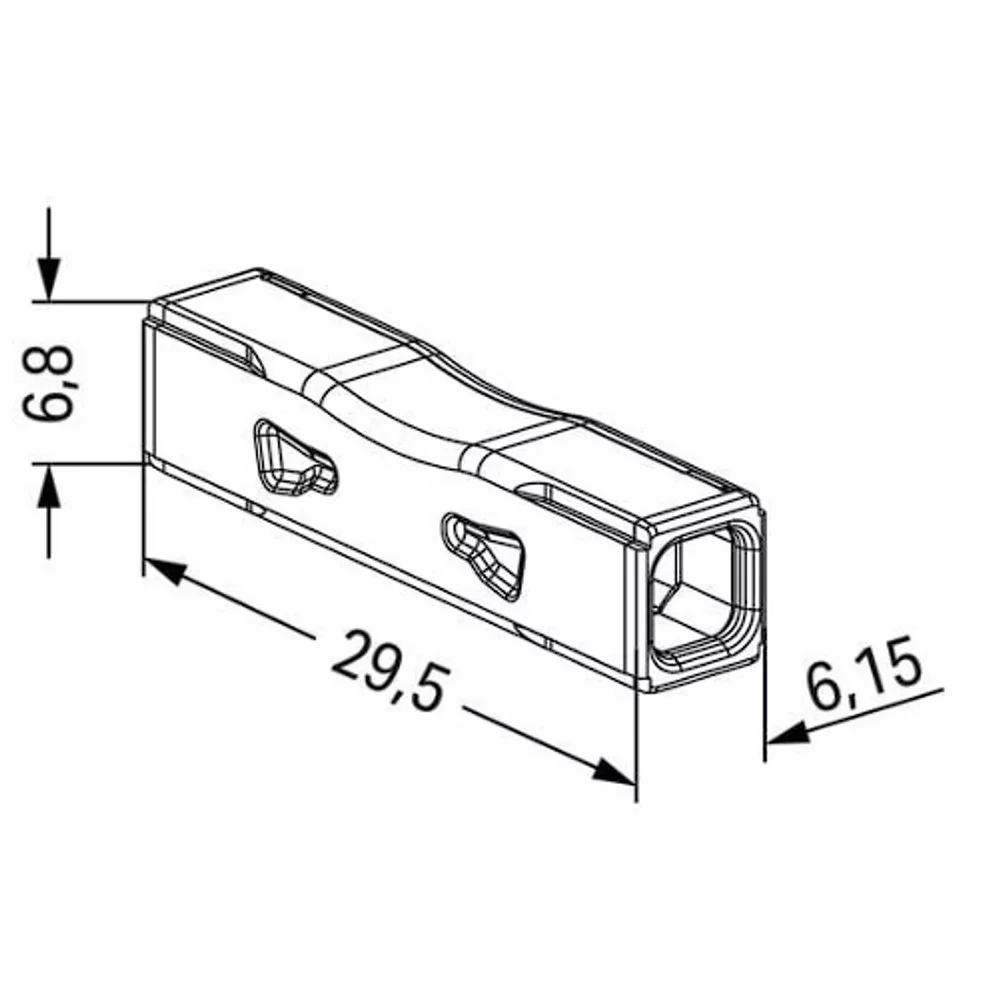

Geometriai adatok:
- Szélesség: 6,15 mm / 0,242 hüvelyk
- Magasság: 6,8 mm / 0,268 hüvelyk
- Mélység: 29,5 mm / 1,161 hüvelyk
Anyag információk:
- Szín: átlátszó
- Burkolat színe: áttetsző
- Anyagcsoport: IIIa
- Szigetelőanyag: Polikarbonát (PC)
- UL94 szerinti gyúlékonysági osztály: V2
- Rögzítő rugó anyaga: Króm-nikkel acélrugó (CrNi)
- Érintkező anyaga: Elektrolitos réz (ECu)
- Érintkezés bevonata: Ón
- Tűz terhelés: 0,038MJ
- Szigetelőanyag súlya: 0,8g
- Súly: 1,4g
Környezeti feltételek:
- Környezeti hőmérséklet (működés közben): +85 °C
- Feldolgozási hőmérséklet: -35 … +60 °C
- Folyamatos működési hőmérséklet: 105 °C
Kereskedelmi adatok:
- Csomagolás típusa: Doboz
- Származási ország: CH
Termék besorolása:
- UNSPSC 39121409
- ETIM 9.0 EC000446
- ETIM 10.0 EC000446
- ECCN NINCS USA OSZTÁLYOZÁS
Környezetvédelmi termékmegfelelőség:
- RoHS megfelelőségi állapot Megfelelő, nincs mentesség
- Gyártó: WAGO
