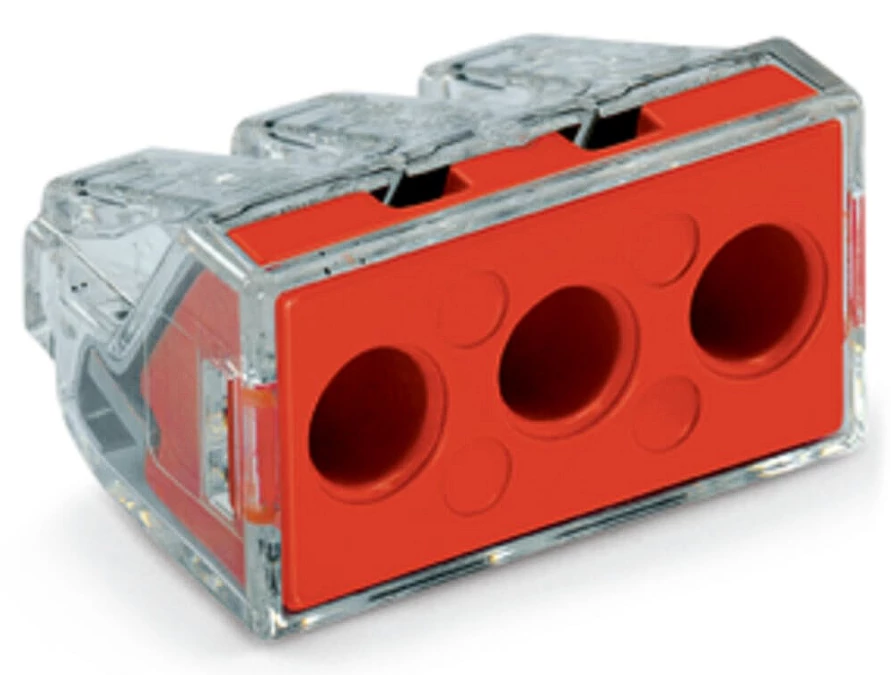

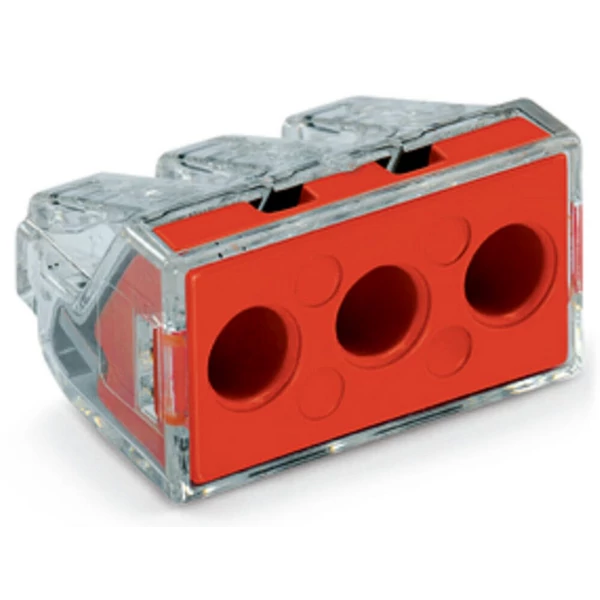

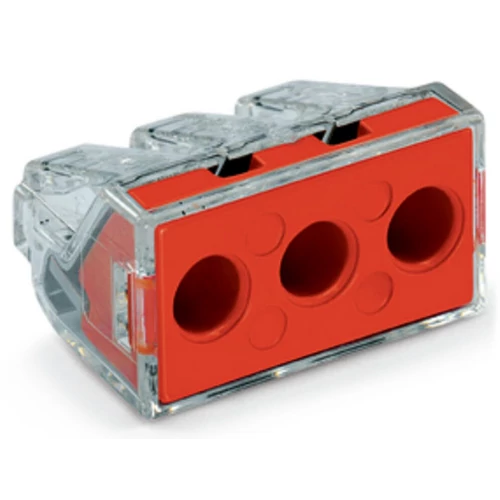

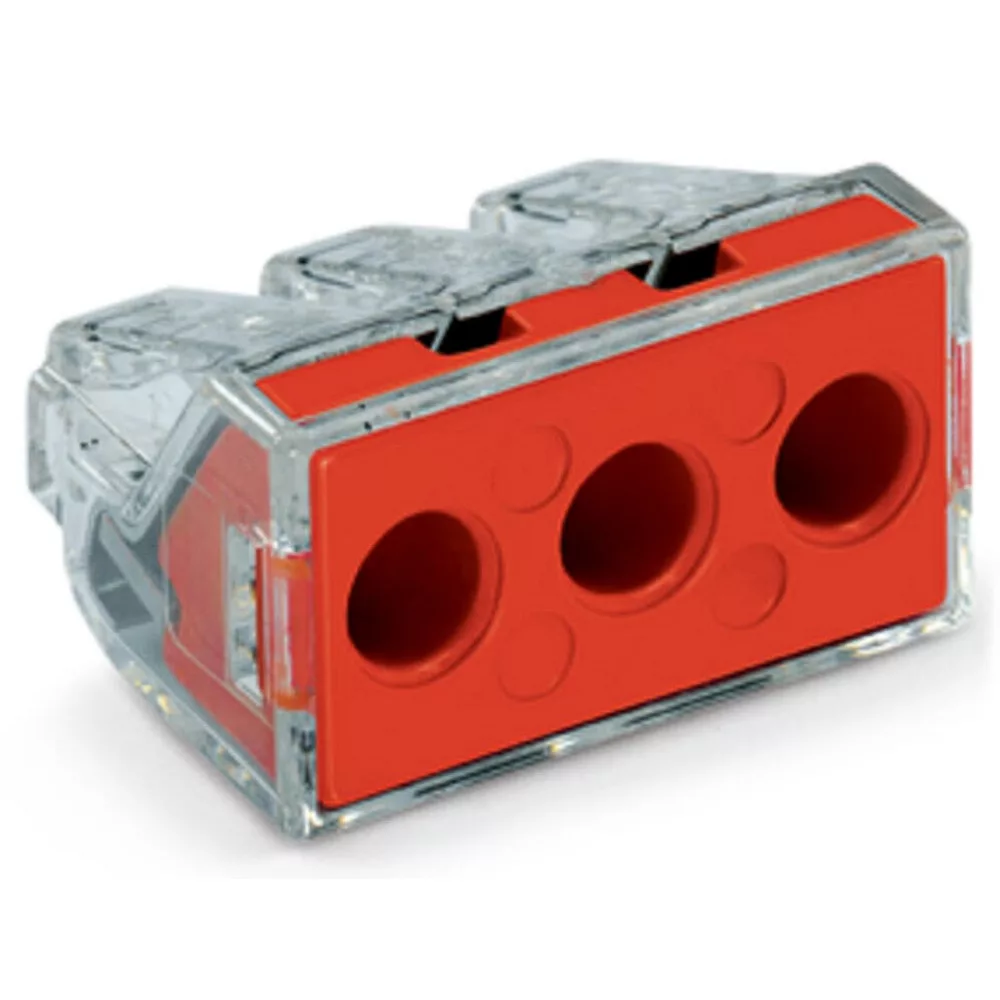

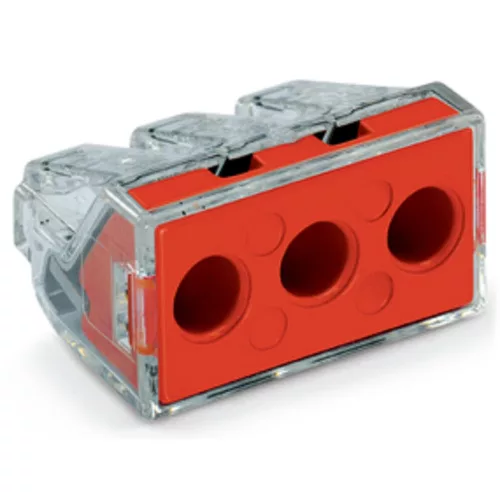

WAGO 773-173 Vezeték összekötő.3X2.5-6mm2 ÁTL
Elektromos adatok:
Megjegyzések:
Általános biztonsági tudnivalók FIGYELEM: Tartsa be a szerelési és biztonsági utasításokat!
- Kizárólag villanyszerelők használhatják!
- Ne dolgozzon feszültség/terhelés alatt!
- Kizárólag rendeltetésszerű használathoz!
- Vegye figyelembe a nemzeti előírásokat/szabványokat/irányelveket!
- Vegye figyelembe a műszaki termékek előírásait!
- Vegye figyelembe a potenciálok számát!
- Ne használd a terméket, ha az sérült/koszos!
- Ügyeljen a vezetéktípusokra, keresztmetszetekre és a csupaszolási hosszra!
- Ütközésig nyomja be a vezetéket a kapocspontba.
- Használjon eredeti kiegészítőket!
- Csak beüzemelési útmutatóval együtt árusítható!
- Biztonsági információk földelt tápvezetékben
Elektromos adatok:
- Minősítés az IEC/EN szerint
- Értékelés a(z) szerint: IEC/EN 60664-1
- Túlfeszültség kategória: III, III, II
- Szennyezettségi fok: 3, 2, 2
- Névleges feszültség: -, -, 400 V
- Névleges feszültségimpulzus: -, -, 4 kV
- Névleges áram: -, -, 41 A
- Huzalozási irány: Oldalsó bekötés
Csatlakozástechnikai adatok:
- Összes csatlakozási pont száma: 3
- Összes potenciál száma: 1
- Csatlakozás: 1
- Csatlakozástechnika: PUSH WIRE®
- Beavatkozó típusa: Benyomható
- Csatlakoztatható vezetékek anyagai: Réz, Alumínium
- Vegye a csatlakoztatható vezetékek anyagait Alumínium lezáró vezetékek (Észak-Amerikában nem használható) A WAGO-Clamp sorkapcsok 4 mm²/12 AWG-ig tömör alumínium vezetékekhez is alkalmasak, ha a lezáráshoz WAGO “Alu-Plus” Contact Paste 249-130-at használnak.
- Az „Alu-Plus” kapcsolattartó paszta előnyei:
- A szorítás során automatikusan tönkreteszi az oxidfilmet.
- Megakadályozza a friss oxidációt a befogási ponton.
- Megakadályozza az elektrolitikus korróziót az alumínium és a réz vezetékek között (ugyanabban a sorkapocsban).
- Hosszú távú védelmet nyújt a korrózió ellen.
- A PUSH WIRE® csatlakozástechnikával ellátott rugós nyomócsatlakozásoknál a WAGO azt javasolja, hogy az alumínium vezetőt először tisztítsák meg, majd azonnal helyezzék be az „Alu-Plus” kontaktpasztával feltöltött szorítóegységbe.
- Lehetőség van arra is, hogy a WAGO „Alu-Plus” pasztát a lezárás előtt az alumínium vezető teljes felületére is felvigyék.
- Kérjük, vegye figyelembe, hogy a névleges áramokat az alumíniumvezetők csökkentett vezetőképességéhez kell igazítani: 2,5 mm² = 16 A, 4 mm² = 22 A
- Tömör vezeték: 2,5 … 6 mm² / 14 … 10 AWG
- Többeres vezeték: 2,5 … 6 mm² / 14 … 10 AWG
- Csupaszolási hossz: 12 … 13 mm / 0,47 … 0,51 hüvelyk
- Huzalozási irány: Oldalsó bekötés

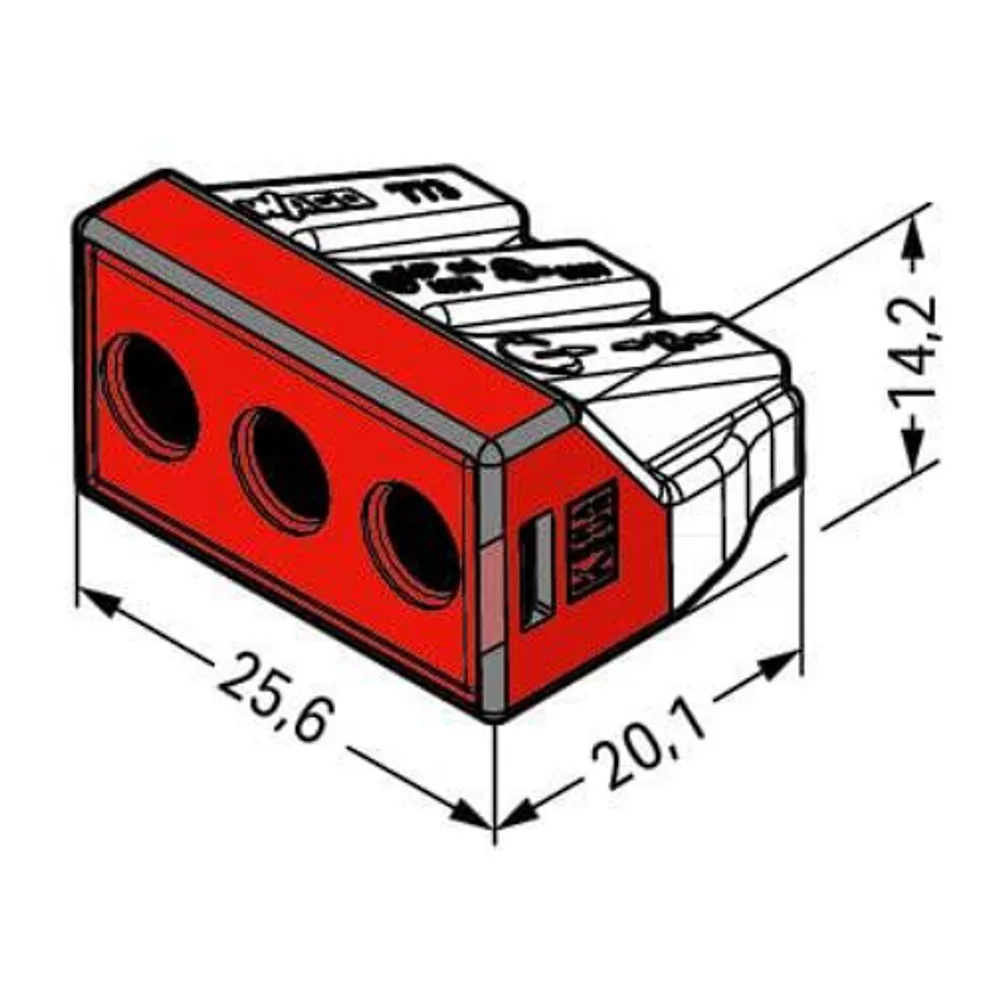

Geometriai adatok:
- Szélesség: 25,6 mm / 1,008 hüvelyk
- Magasság: 14,2 mm / 0,559 hüvelyk
- Mélység: 20,1 mm / 0,791 hüvelyk
Anyag információk:
- Szín: átlátszó
- Burkolat színe: piros
- Anyagcsoport: IIIa
- Szigetelőanyag: Polikarbonát (PC)
- UL94 szerinti gyúlékonysági osztály: V2
- Rögzítő rugó anyaga: Króm-nikkel acélrugó (CrNi)
- Érintkező anyaga: Elektrolitos réz (ECu)
- Érintkezés bevonata: Ón
- Tűz terhelés: 0,113MJ
- Súly: 5,8g
Környezeti feltételek:
- Környezeti hőmérséklet (működés közben): +60 °C
- Folyamatos működési hőmérséklet: 105 °C
Kereskedelmi adatok:
- Csomagolás típusa: Doboz
- Származási ország: CN
Termék besorolása:
- UNSPSC 39121409
- eCl@ss 10.0 27-14-11-04
- eCl@ss 9.0 27-14-11-04
- ETIM 9.0 EC000446
- ETIM 10.0 EC000446
- ECCN NINCS USA OSZTÁLYOZÁS
Környezetvédelmi termékmegfelelőség:
- RoHS megfelelőségi állapot Megfelelő, nincs mentesség
- Gyártó: WAGO
