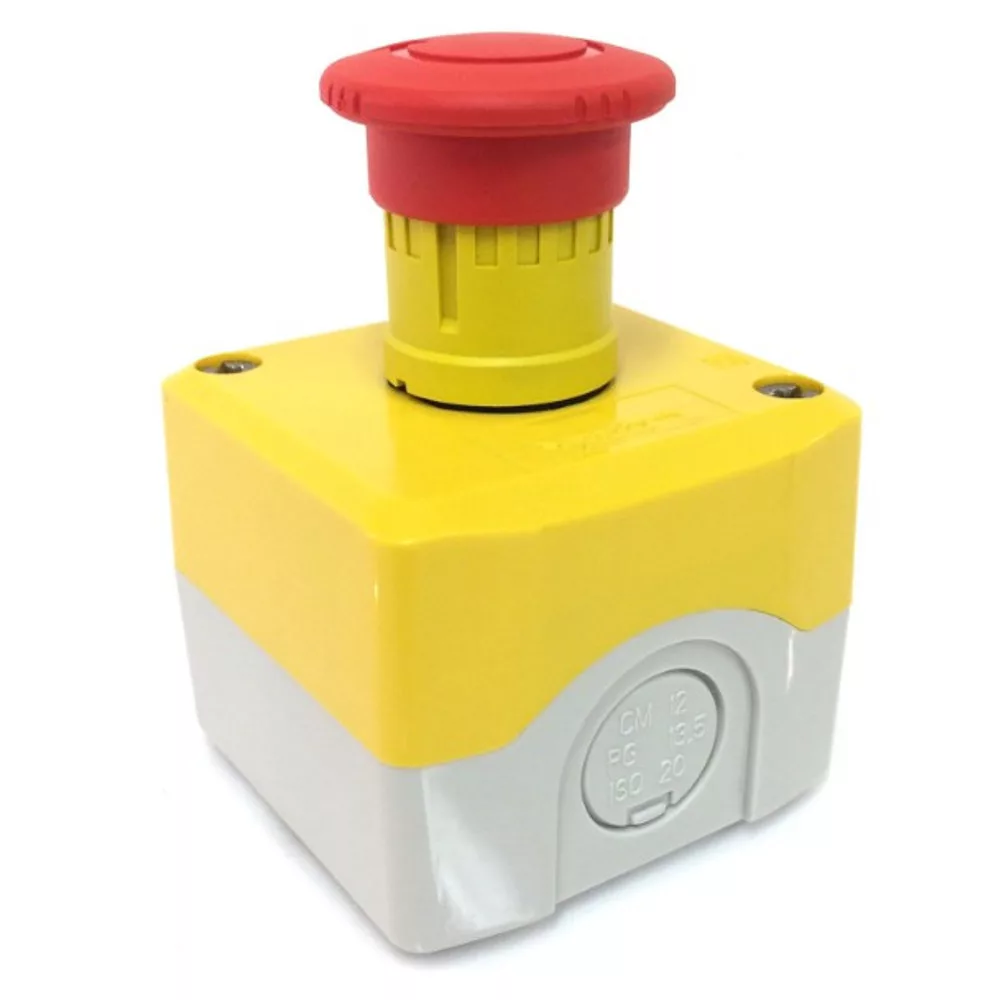

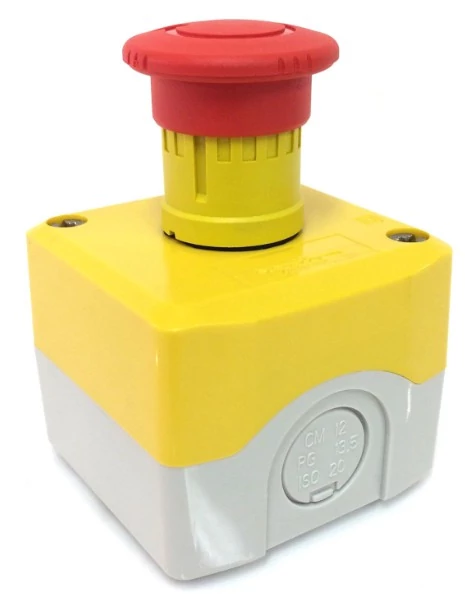

SCHNEIDER XALK178 Tokozott vészgomb

SCHNEIDER XALK178 Tokozott vészgomb

Műszaki adatok:

• Termékválaszték: Harmony XAM
• Termék vagy alkatrész típusa: Komplett dóm kamera
• Készülék rövid neve: XALK
• Termék rendeltetési helye: XB5 Ø 22 mm vezérlő- és jelzőegységekhez
• Vezérlőállomás-alkalmazás: Vészhelyzeti kikapcsoló funkció, Vészleállító funkció
• Tokozat alapszíne: Világosszürke (RAL 7035)
• Fedél színe: Sárga (RAL 1021)
• Anyag: Polikarbonát + 20% FG
• Kezelő profilja: 1 gombafejes nyomógomb
• Kezelők leírása: Piros jelöletlen 1 NC

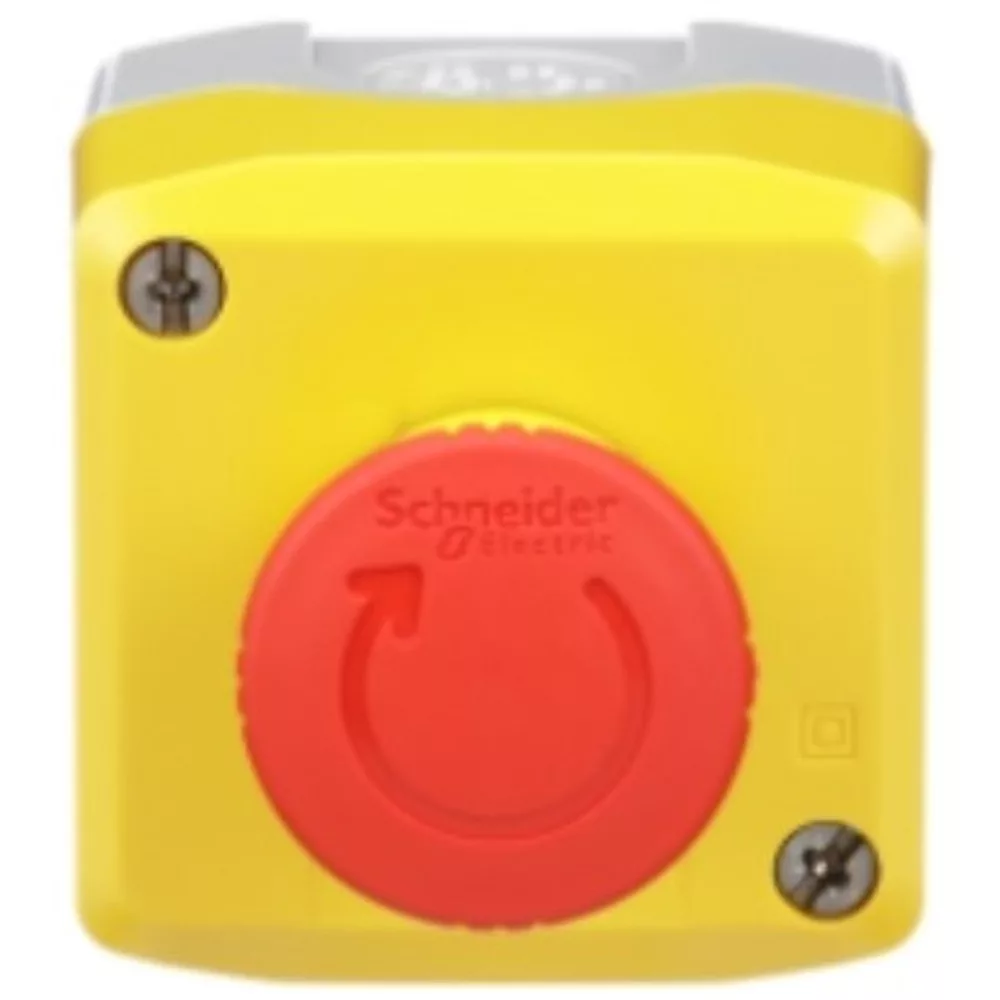

• Újra beállítás: Fordításra kioldó
• Ellenőrzőállomás felépítése: 1 gombafejű nyomógomb Ø, 40 mm, vörös 1 NC jelöletlen jelzés
• Érintkezők működése: Lassan bontó

Kiegészítő jellemzők:

• Kábelbemenet: 1 kikönnyítés kábel bevezetéséhez 0…14 mm, 2 kikönnyítés Pg 13-as és ISO M20-as kábelbevezetés számára 0…12 mm
• Nettó súly: 0,194 kg
• Ellenállás nagy nyomású mosóval szemben7000000 Pa -55 °C, távolság: 0,1 m
• Pozitív nyitás: Van megfelel IEC 60947-5-1 3-as szakasz
• Üzemi mozgás: 1,5 mm (NC változó elektromos állapot), 2,6 mm (NO változó elektromos állapot), 4,3 mm (összes úthossz)
• Üzemelési erő: 44 N NC változó elektromos állapot
• Mechanikai tartósság: 300000 ciklus
• Csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1, Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel IEC 60947-1
• Csavarfej alakja: Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem: 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
• [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel IEC 60947-5-1/1991
• [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel IEC 60947-1
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel IEC 60947-1
• [Ie] névleges üzemi áram:
  • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
  • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
  • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
• Elektromos megbízhatóság: IEC 60947-5-4Λ < 10exp(-6) -5 V, 1 mA megfelel IEC 60947-5-5, Λ < 10exp(-8) -185...265 V, 5 mA megfelel IEC 60947-5-5
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
