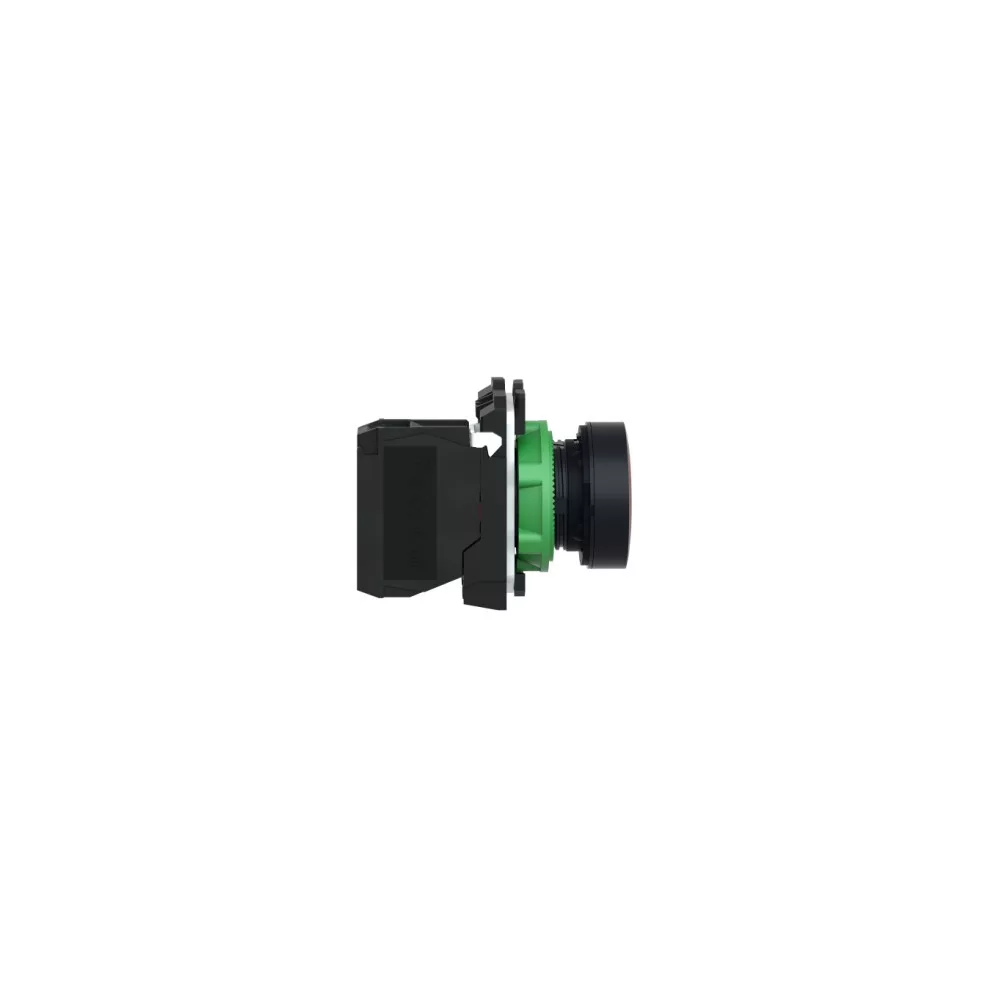

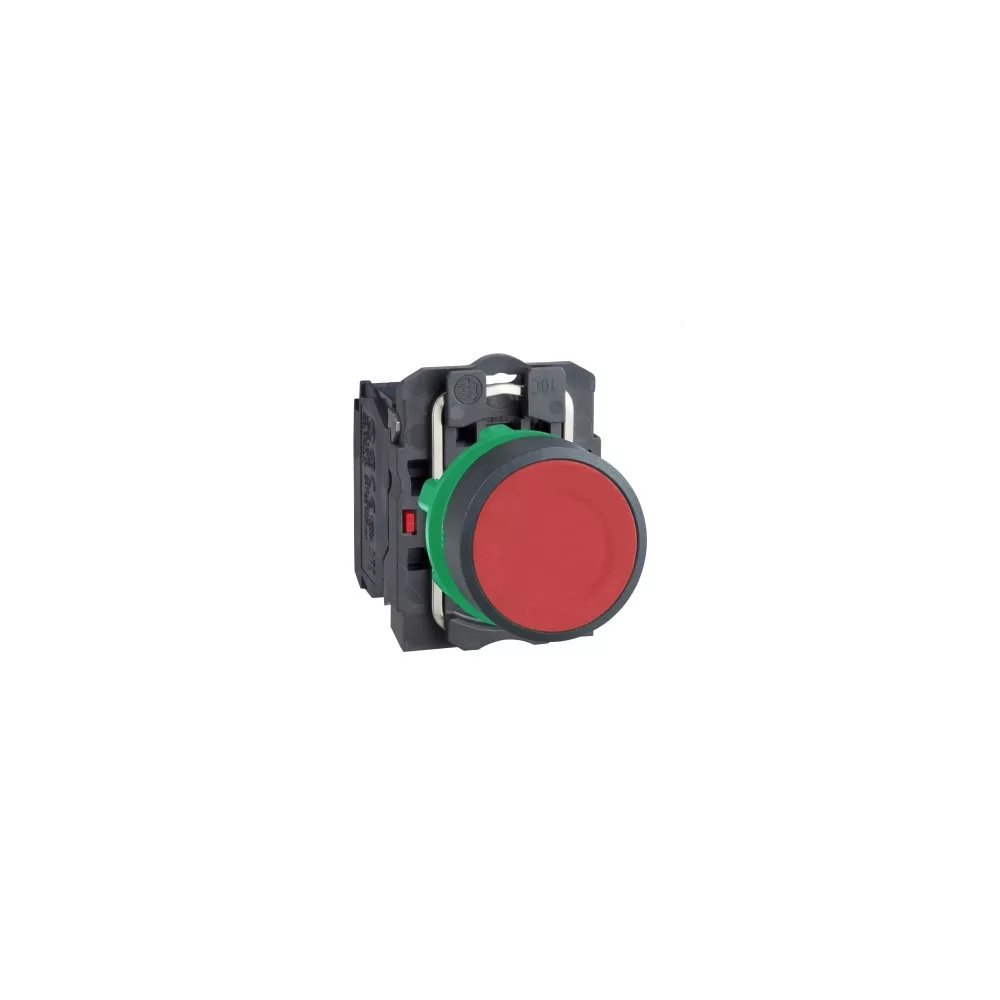

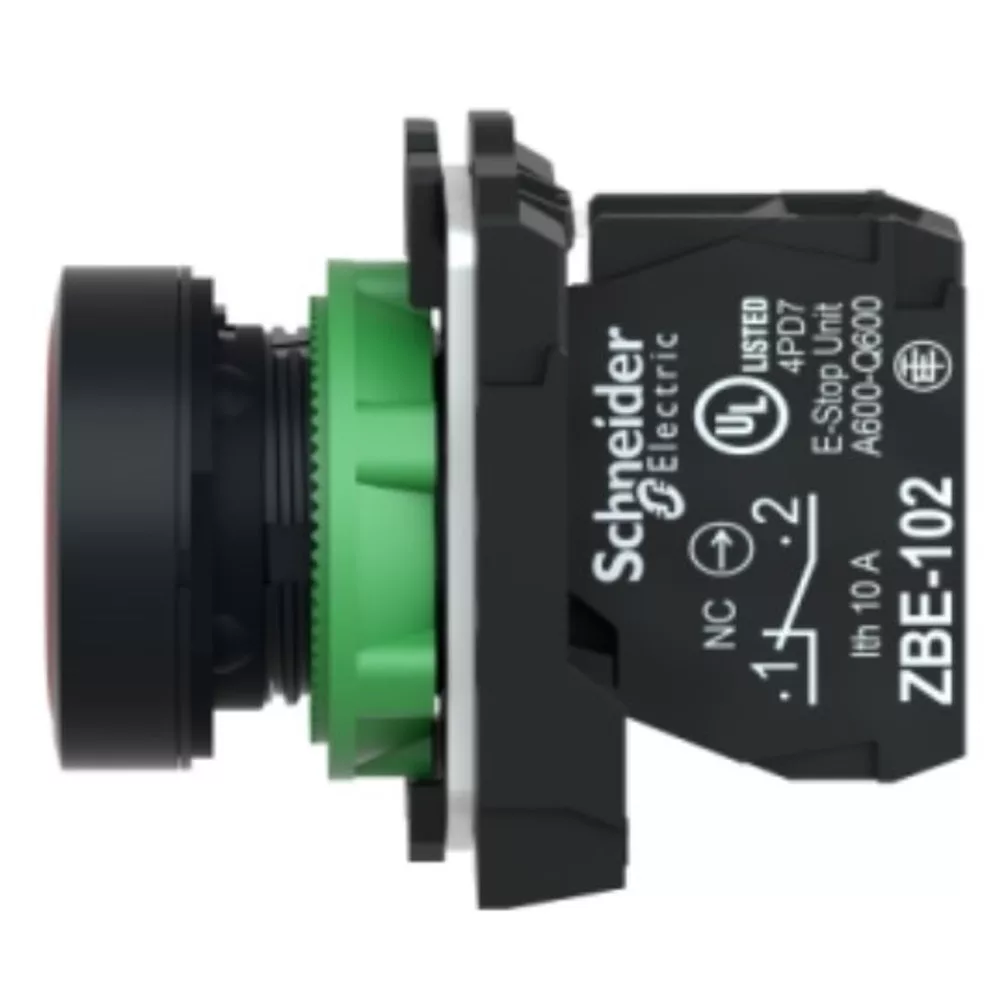

SCHNEIDER XB5AA42 Nyomógomb piros 1ny

SCHNEIDER XB5AA42 Nyomógomb piros 1ny

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Nyomógomb
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Műanyag, Sötétszürke műanyag
• Fej típusa: Szabványos
• Rögzítőperem anyaga: Műanyag
• Szerelési átmérő: 22 mm
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Kezelő típusa: Rugós

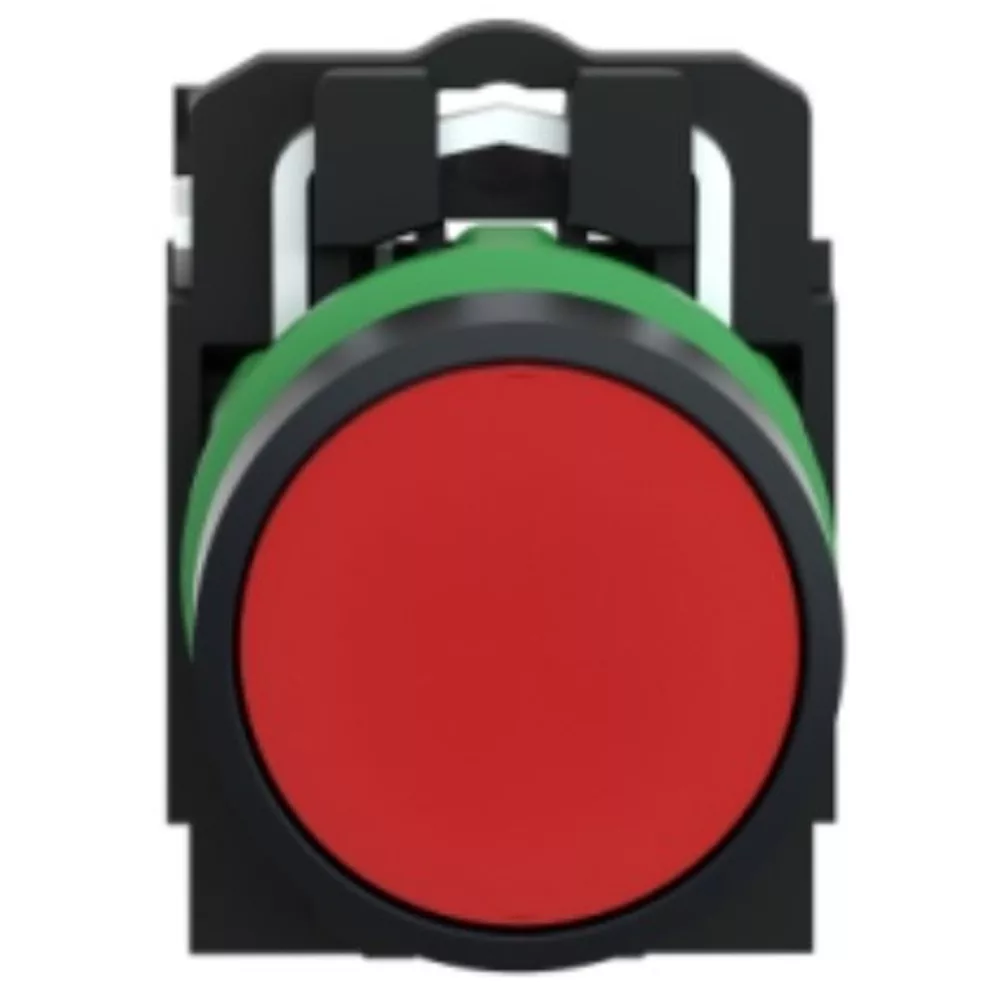

• Kezelőprofil: Vörös süllyesztett, jelöletlen
• Érintkezők típusa és összetétele: 1 NC
• Érintkezők működése: Lassan bontó
• Csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1 és EN/IEC 60664-1, Csavaros csatlakozás, 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel EN/IEC 60947-1 és EN/IEC 60664-1

Kiegészítő jellemzők:

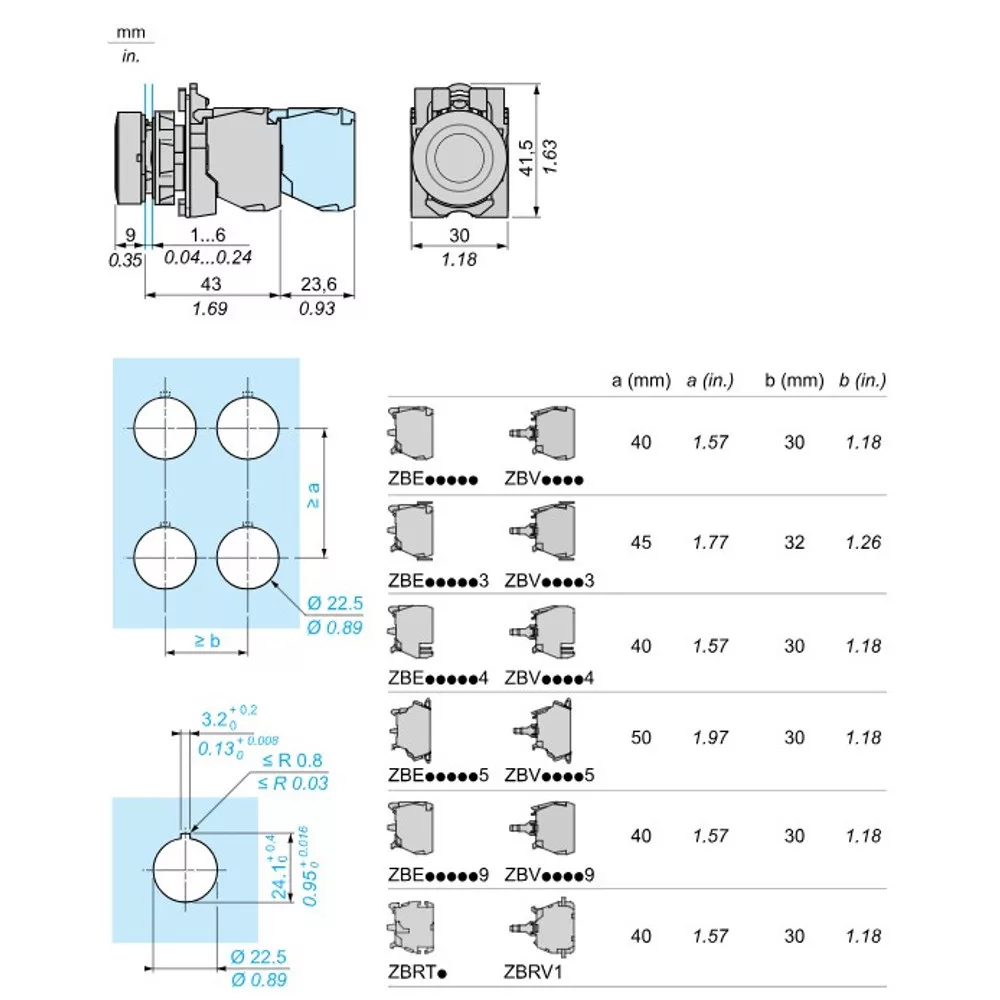

• Magasság: 42 mm
• Szélesség: 30 mm
• Mélység: 52 mm

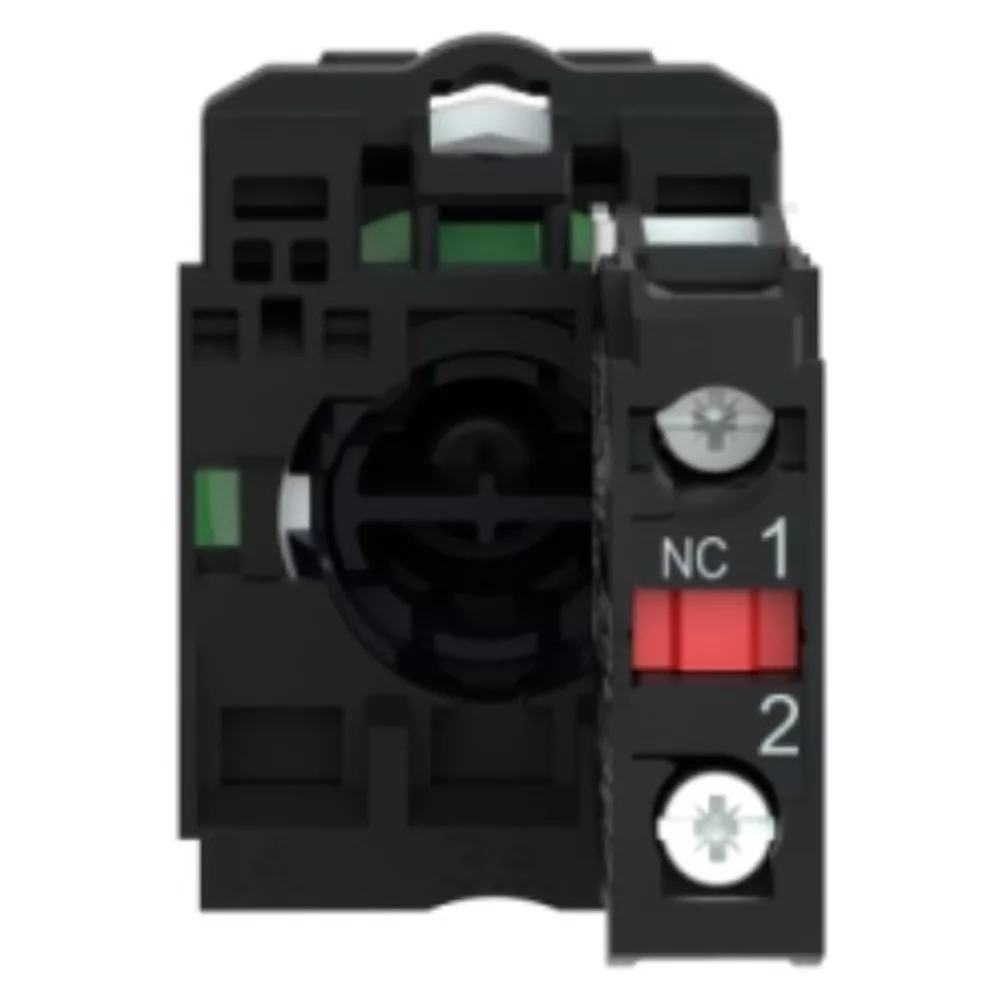

• Végpontok leírása: ISO n°1(21-22)NC
• Nettó súly: 0,037 kg
• Ellenállás nagy nyomású mosóval szemben:7000000 Pa -55 °C, távolság: 0,1 m
• Érintkezők használata: Szabványos érintkezők
• Pozitív nyitás: Van megfelel EN/IEC 60947-5-1 3. rész
• Üzemi mozgás: 1,5 mm (NC változó elektromos állapot), 4,3 mm (összes úthossz)
• Üzemelési erő: 3,5 N NC változó elektromos állapot
• Mechanikai tartósság: 10000000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel EN 60947-2
• Csavarfej alakja:
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem: 10 A megszakító típus gG megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
• [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
• [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel EN/IEC 60947-1 és EN/IEC 60664-1
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel EN/IEC 60947-1 és EN/IEC 60664-1
• [Ie] névleges üzemi áram:
  • 3 A -240 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • 6 A -125...180 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • 0,1 A -600 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • 0,27 A -250 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • 0,55 A -125 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • 1,2 A -600 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
• Elektromos élettartam:
  • 1000000 ciklus AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész: K. függelék
  • 1000000 ciklus AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész: K. függelék
  • 1000000 ciklus AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész: K. függelék
  • 1000000 ciklus DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész: K. függelék1000000 ciklus DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC
  • 60947-5-1, DIN VDE 0660 200-as rész: K. függelék
• Elektromos megbízhatóság:  IEC 60947-5-4Λ < 10exp(-6) -5 V és 1 mA érintkezésben megfelel EN/IEC 60947-5-5, Λ < 10exp(-8) -17 V és 5 mA érintkezésben megfelel EN/IEC 60947-5-5
• Készülék bemutatása: Komplett termék
• Szigetelő sapka: Nem
• Belső rendelési azonosító: XB5AACUST01
• Kompatibilitási kód: XB5
• Gyártó: SCHNEIDER
