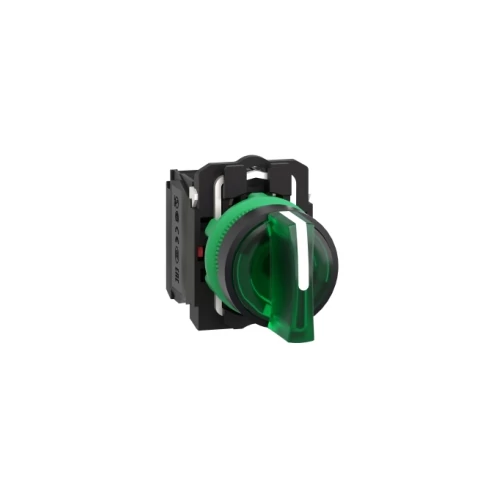

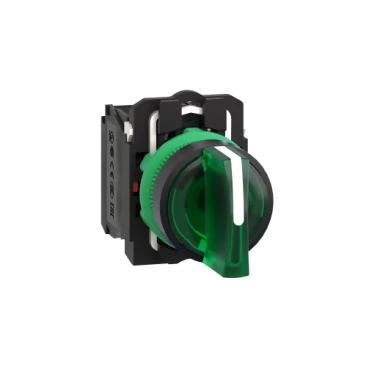

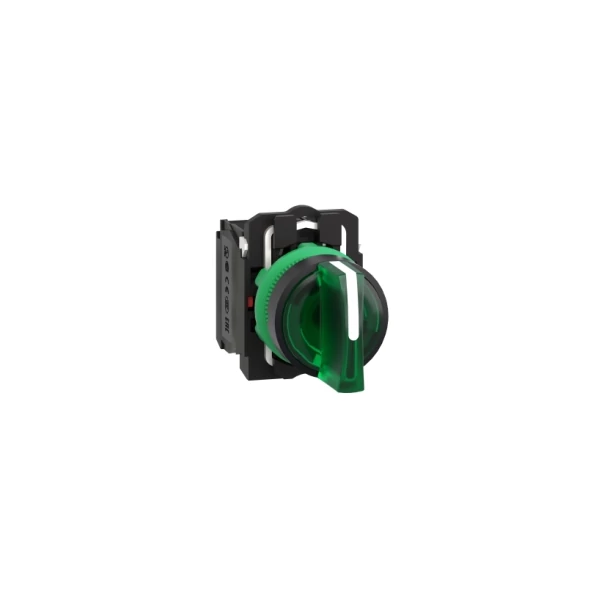

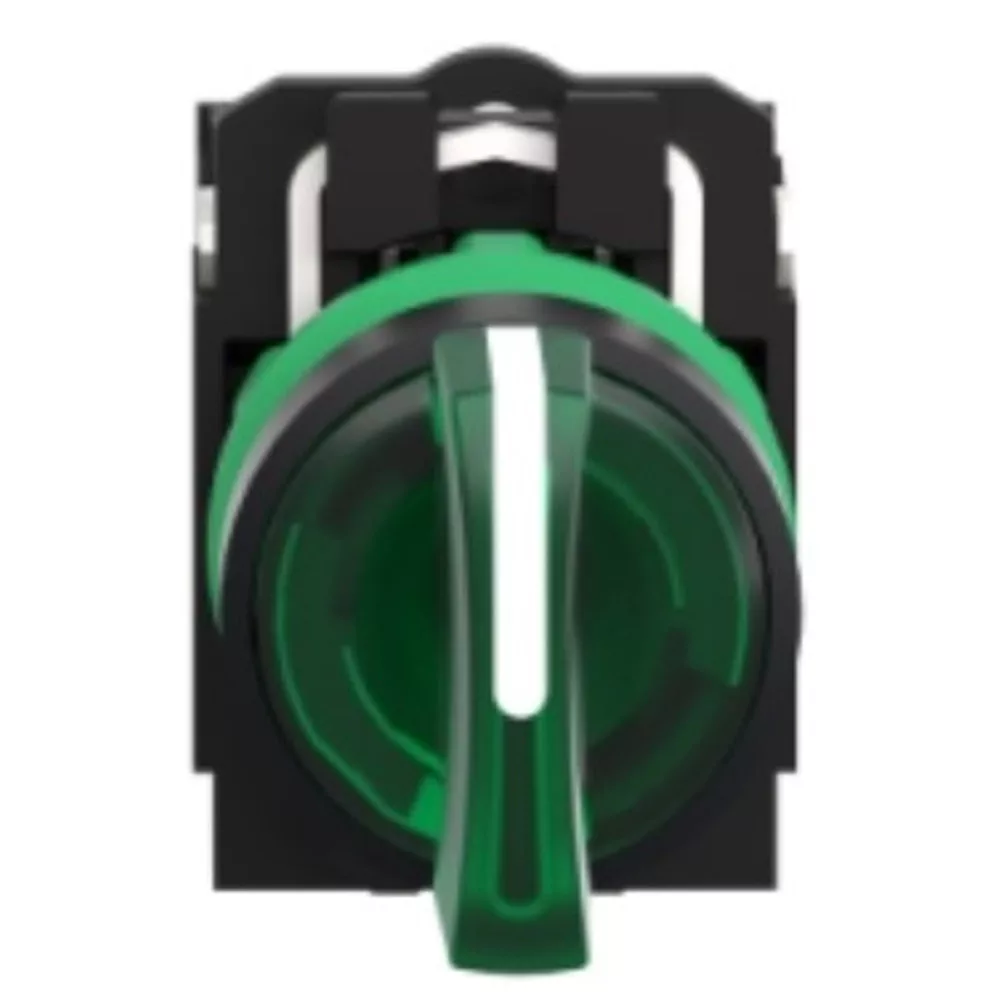

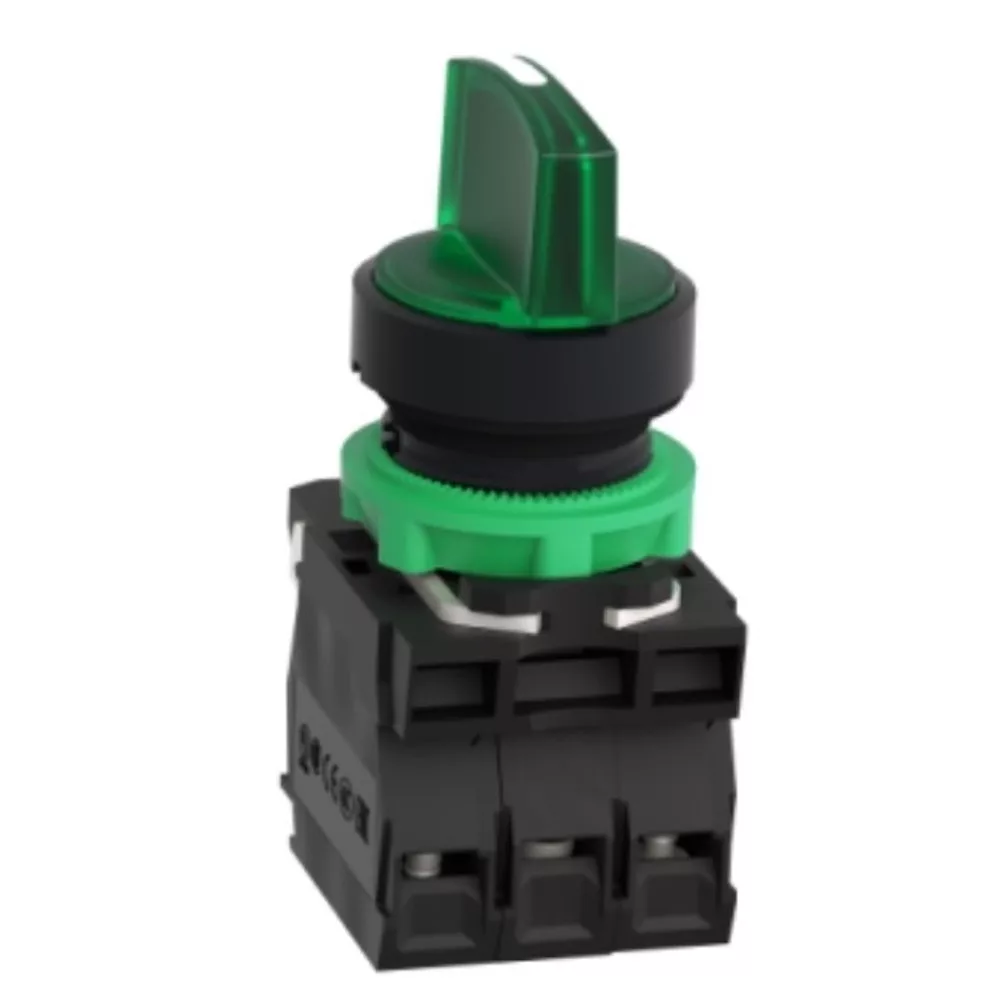

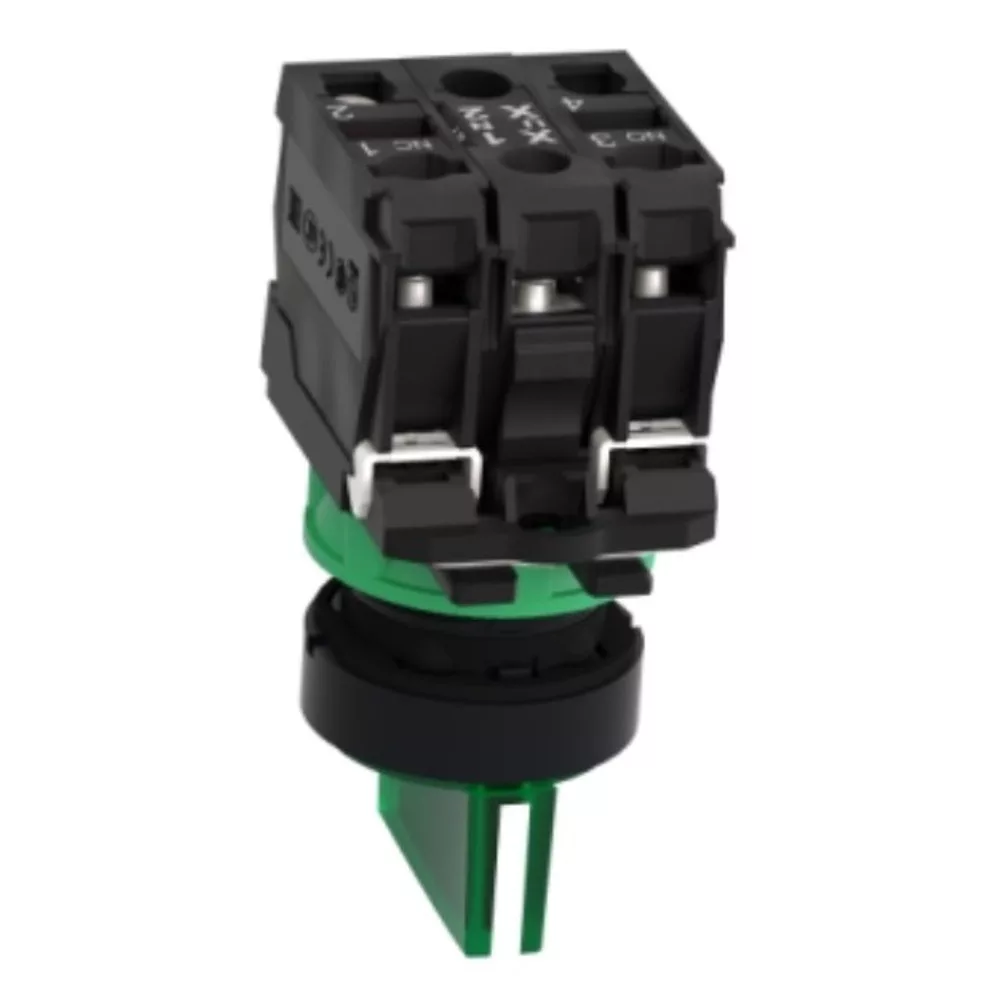

SCHNEIDER LED világító választókapcsoló komplett 1-z 1-ny - XB5AK133B5

SCHNEIDER XB5AK133B5 LED világító választókapcsoló komplett 1-z 1-ny

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Világító USB kapcsoló
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Sötétszürke műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22 mm
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Kezelő típusa: Fix állapotú
• Kezelőprofil: Zöld szabványos fogantyú
• Kezelő helyzet információ: 3 állás, +/- 45°
• Érintkezők típusa és összetétele: 1 NO + 1 NC
• Érintkezők működése: Lassan bontó
• Csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1 és EN/IEC 60664-1, Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1 és EN/IEC 60664-1
• Izzó foglalat: Beépített LED
• [Us] névleges betáplálási feszültség: 24 V AC SELV -50/60 Hz

Kiegészítő jellemzők:

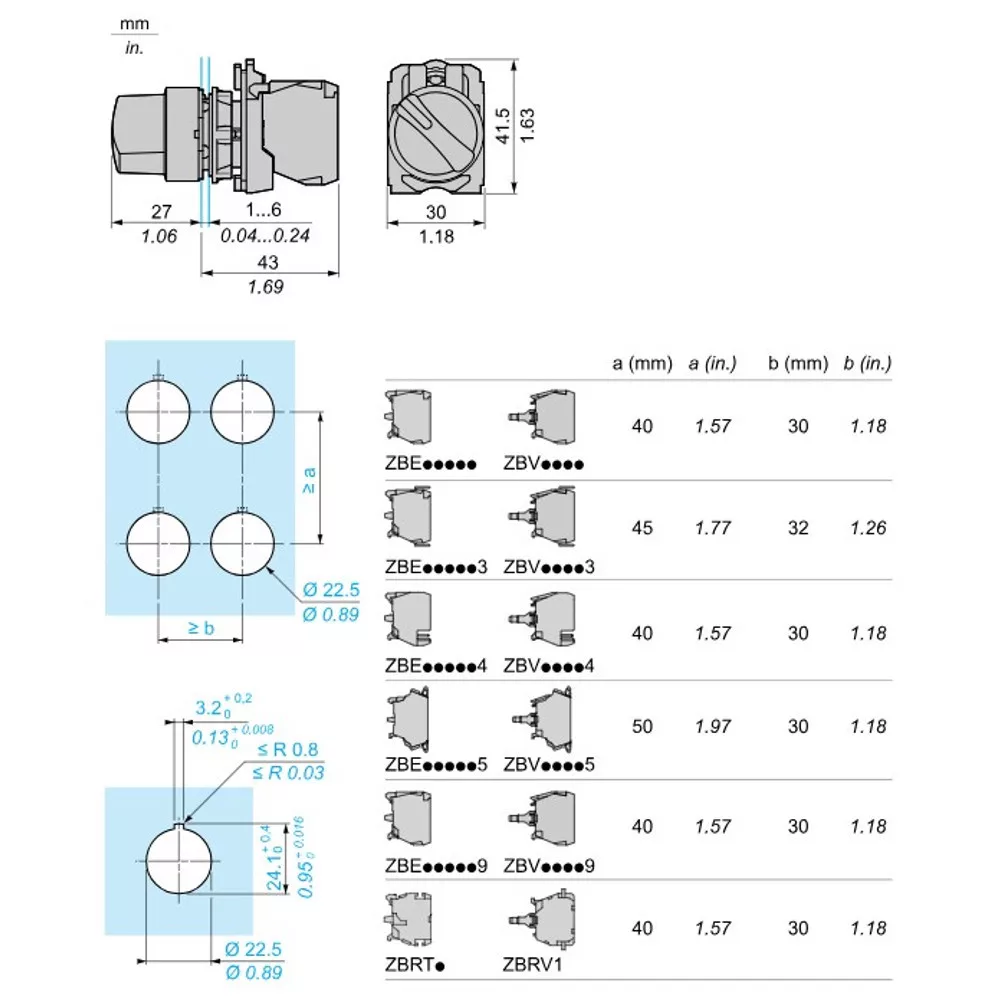

• Magasság: 42 mm
• Szélesség: 30 mm
• Mélység: 70 mm

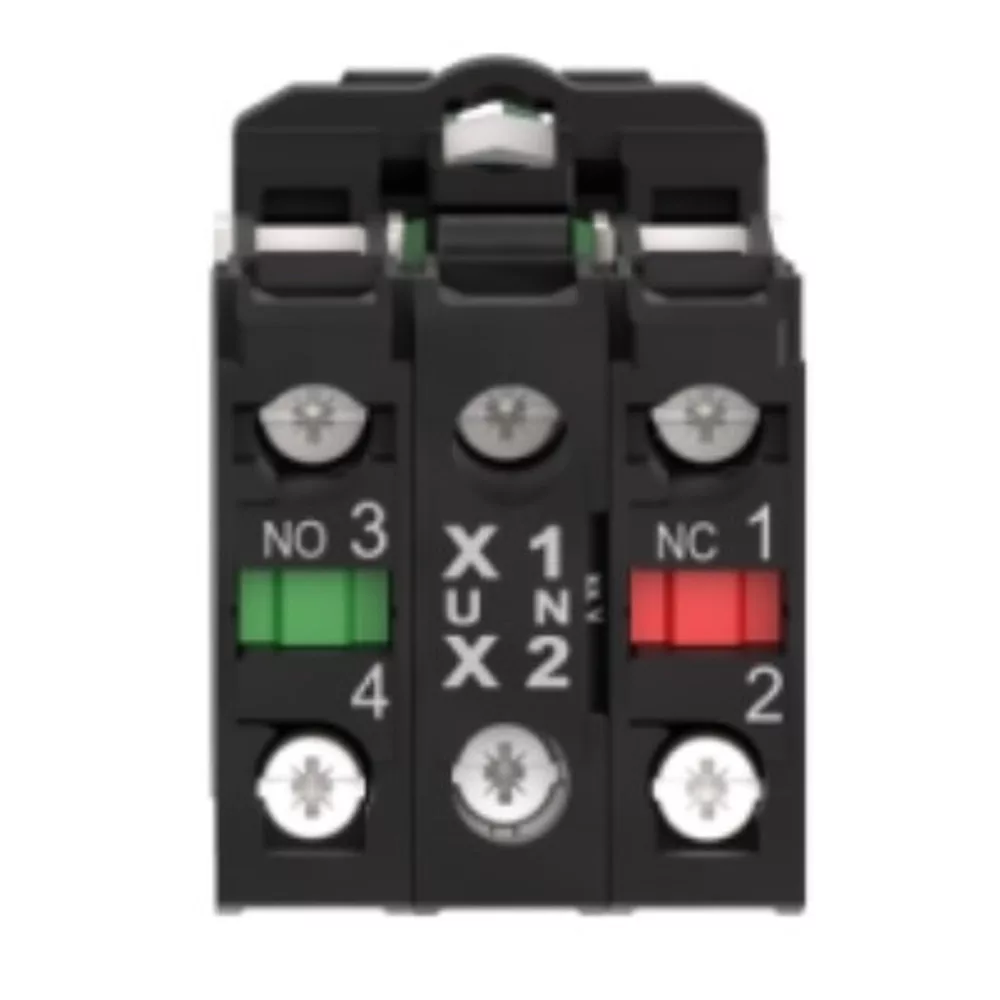

• Végpontok leírása:  ISO n°1(11-12)NC, (13-14)NO
• Nettó súly: 0,516 kg
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• Érintkezők használata: Szabványos érintkezők
• Pozitív nyitás: Van megfelel EN/IEC 60947-5-1 3. rész
• Üzemi nyomaték: 0,14 N.m NO változó elektromos állapot
• Mechanikai tartósság: 500000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel EN 60947-2
• Csavarfej alakja:
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem:
  • 10 A megszakító típus gG megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel EN 60947-2
  • [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel EN 60947-2
  • [Ie] névleges üzemi áram:
    • 3 A -240 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 6 A -125...180 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 0,1 A -600 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 0,27 A -250 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 0,55 A -125 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 1,2 A -600 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
• Elektromos megbízhatóság: IEC 60947-5-4Λ < 10exp(-6) -5 V és 1 mA érintkezésben megfelel EN/IEC 60947-5-5, Λ < 10exp(-8) -17 V és 5 mA érintkezésben megfelel EN/IEC 60947-5-5
• Jelzés típusa: Folyamatos
• Fényforrás: Universal LED
• Betáplálási feszültség korlátok: 19,2…30 V DC elkülönítetlen, 21,6…26,4 V AC
• Áramfelvétel: 18 mA
• Élettartam: 100000 óra 24 V visszatérése esetén
• Átmeneti ellenállás: 1 kV megfelel IEC 61000-4-5 3. szint
• Készülék bemutatása: Komplett termék
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
