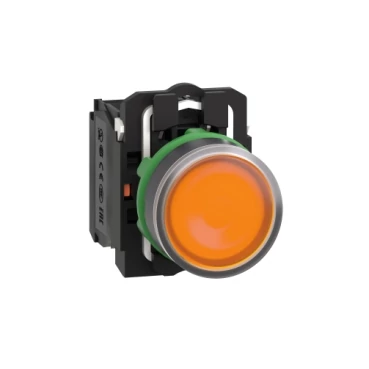

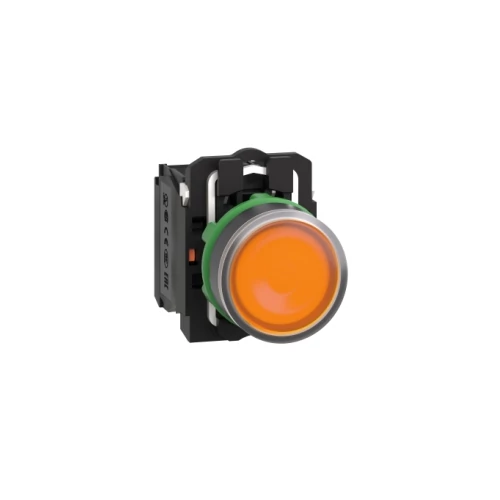

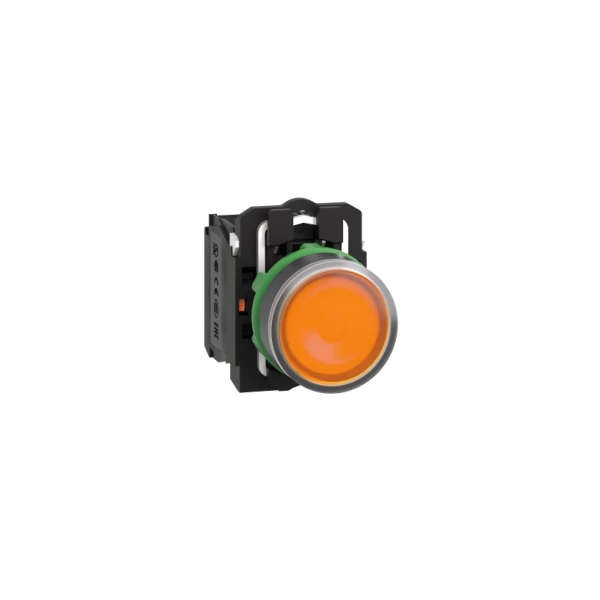

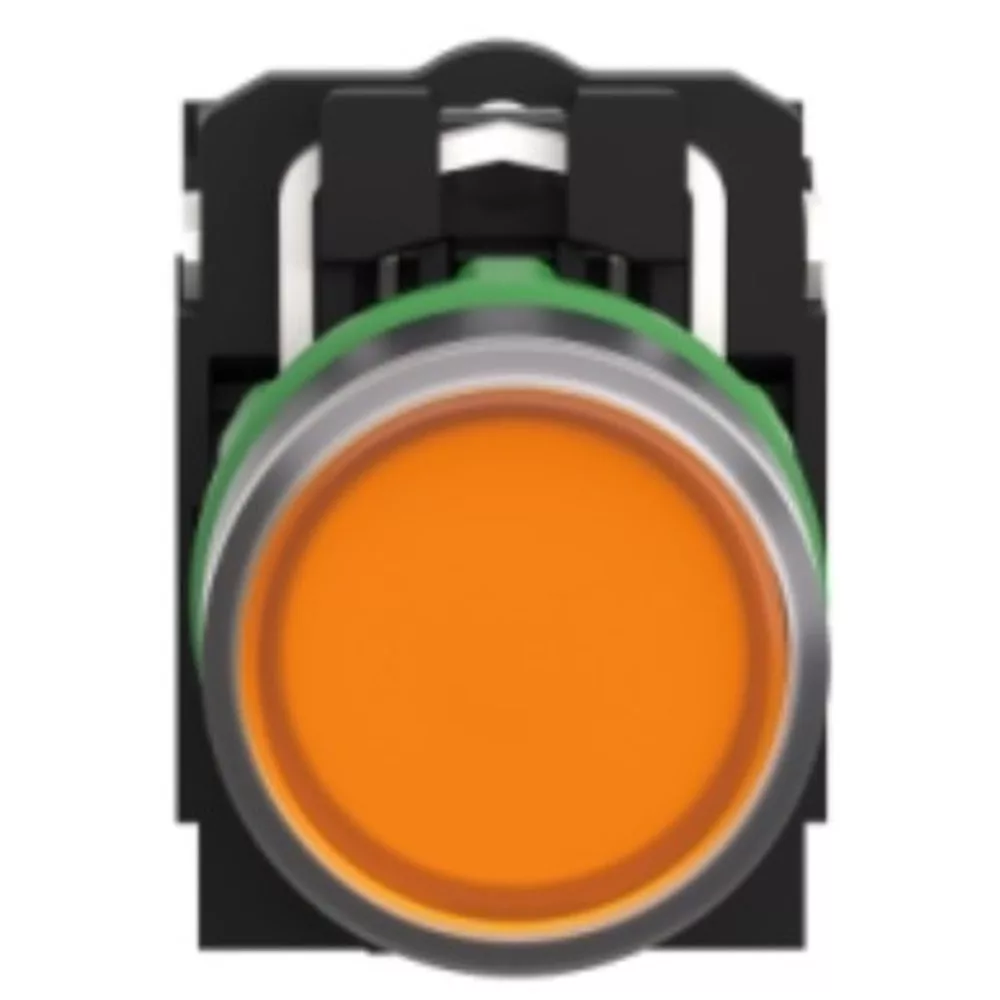

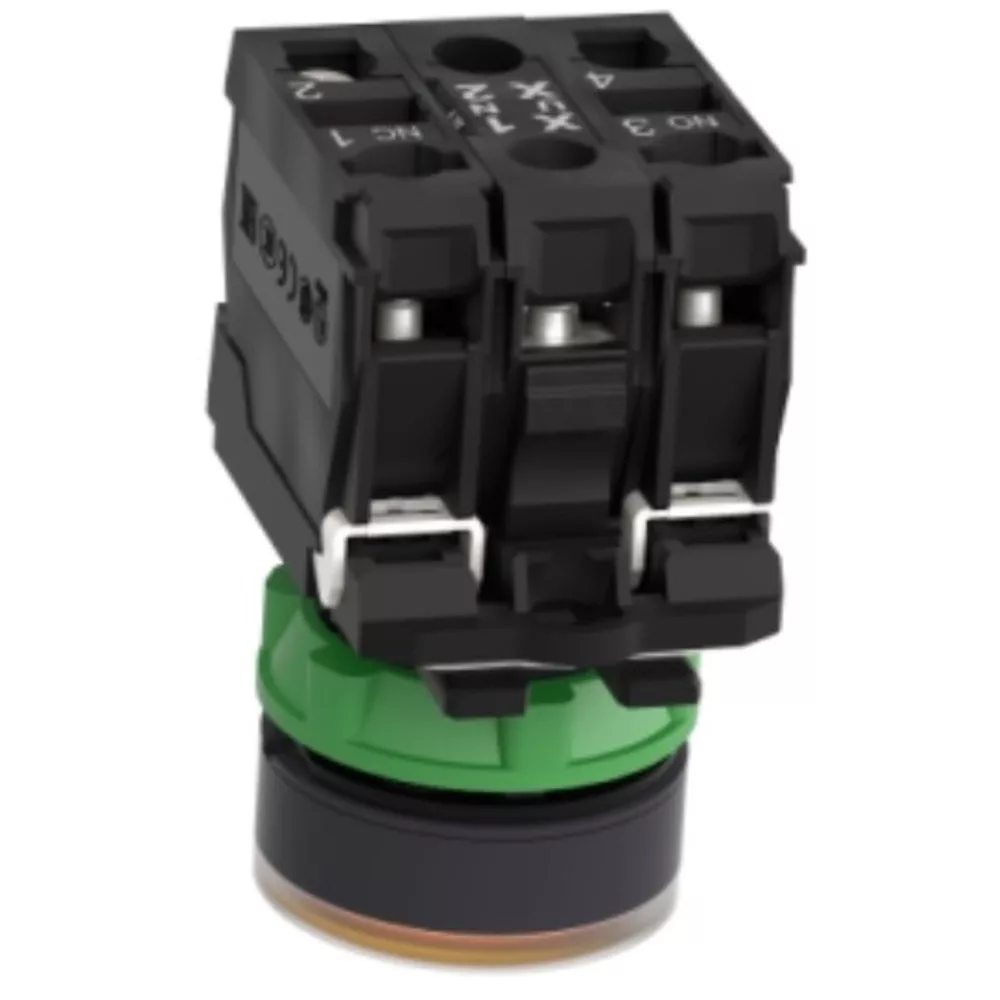

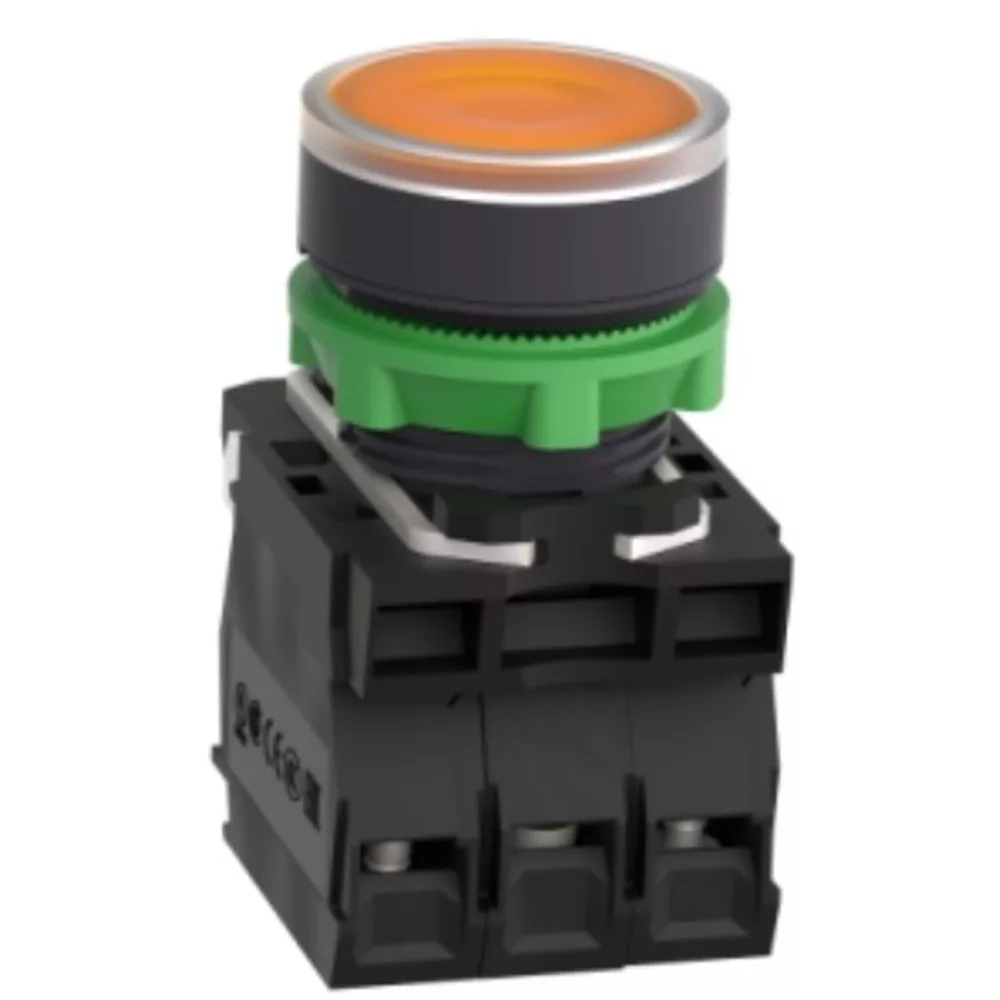

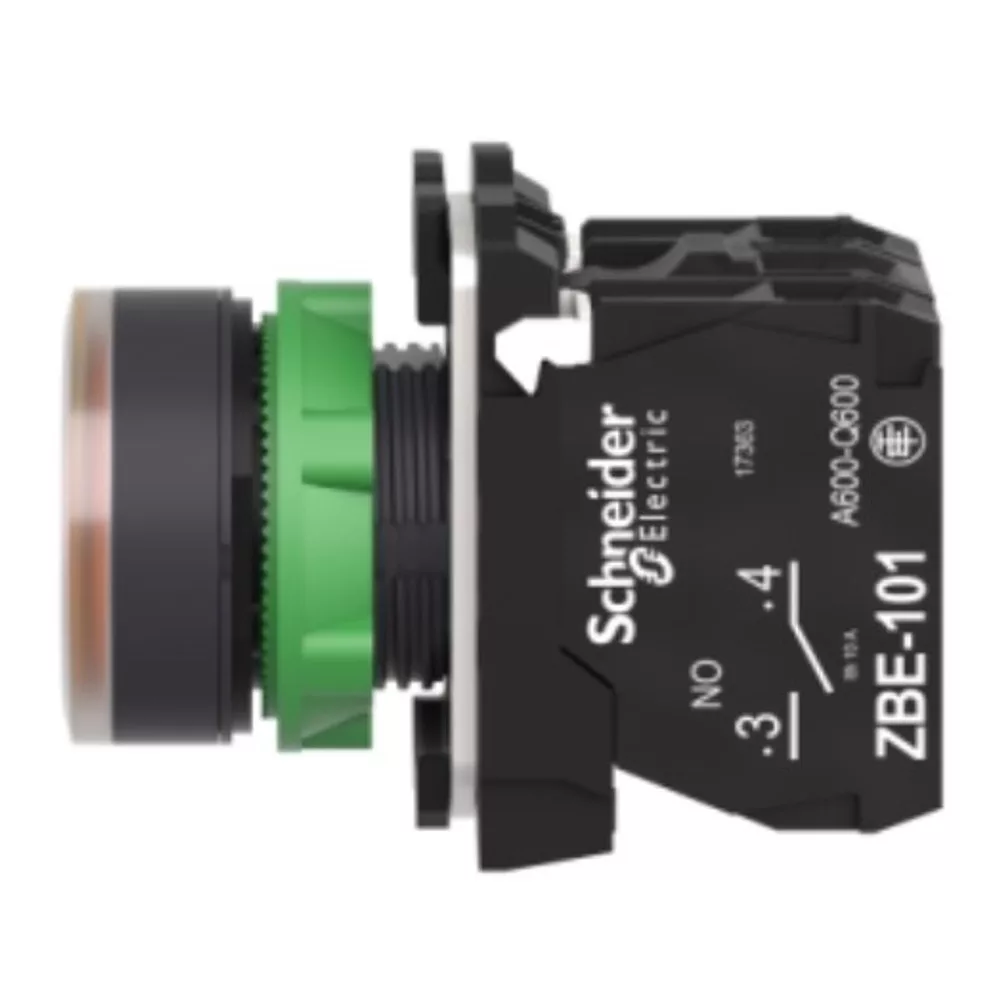

SCHNEIDER XB5AW35M5 LED világító nyomógomb sárga

SCHNEIDER XB5AW35M5 LED világító nyomógomb sárga

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Világító nyomógomb
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Sötétszürke műanyag
• Rögzítőperem anyaga: Műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22 mm
• Minimális rendelési mennyiég: 1
• Jelzőegység fej: Kerek
• Kezelő típusa: Rugós
• Kezelőprofil: Narancs süllyesztett, jelöletlen
• Kezelő kiegészítő információ: Sima búrákkal
• Érintkezők típusa és összetétele: 1 NO + 1 NC
• Érintkezők működése: Lassan bontó
• Csatlakozás típusa: Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
• Csavaros csatlakozás: 1 x 0,25...1 x 0,34 mm² kábelvég nélkül megfelel IEC 60947-1
• Fényforrás: Universal LED
• Izzó foglalat: Beépített LED
• [Us] névleges betáplálási feszültség: 230...240 V AC 50/60 Hz
• Lámpabúra / tető / kezelőszerv színe: Narancs

Kiegészítő jellemzők:

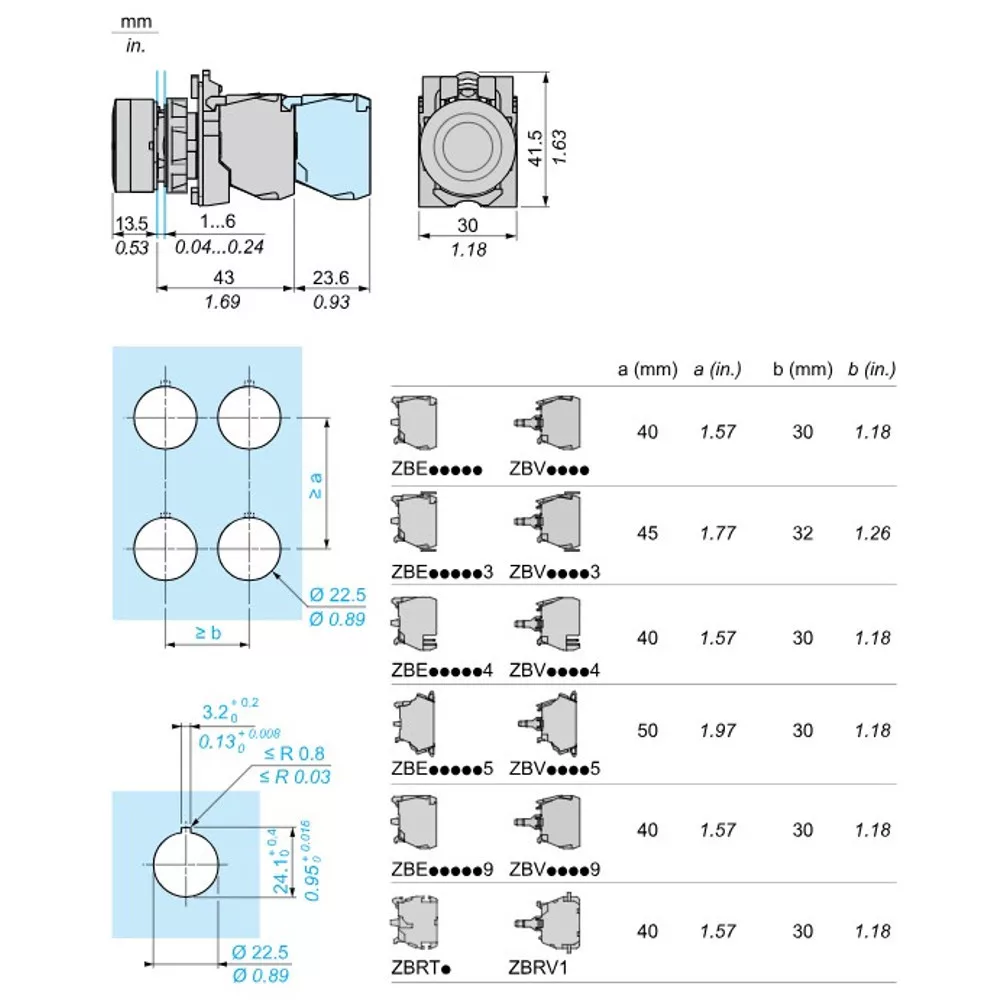

• Magasság: 42 mm
• Szélesség: 30 mm
• Mélység: 57 mm
• Végpontok leírása: ISO n°1(13-14)NO, (21-22)NC
• Nettó súly: 0,056 kg
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• Érintkezők használata: Szabványos érintkezők
• Pozitív nyitás: Van megfelel IEC 60947-5-1 3-as szakasz
• Üzemi mozgás: 1,5 mm (NC változó elektromos állapot), 2,6 mm (NO változó elektromos állapot), 4,3 mm (összes úthossz)
• Üzemelési erő: 3,5 N NC változó elektromos állapot, 3,8 N
• Mechanikai tartósság: 10000000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel IEC 60947-1
• Csavarfej alakja:
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem:
  • 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
  • [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel IEC 60947-5-1/1991
  • [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel IEC 60947-1
  • [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel IEC 60947-1
  • [Ie] névleges üzemi áram:
    • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
• Elektromos megbízhatóság:  IEC 60947-5-4Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel IEC 60947-5-5, Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel IEC 60947-5-5
• Jelzés típusa: Folyamatos
• Betáplálási feszültség korlátok: 195…264 V AC
• Áramfelvétel: 14 mA
• Élettartam: 100000 óra 24 V visszatérése esetén
• Átmeneti ellenállás: 1 kV megfelel IEC 61000-4-5 3. szint
• Készülék bemutatása: Komplett termék
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
