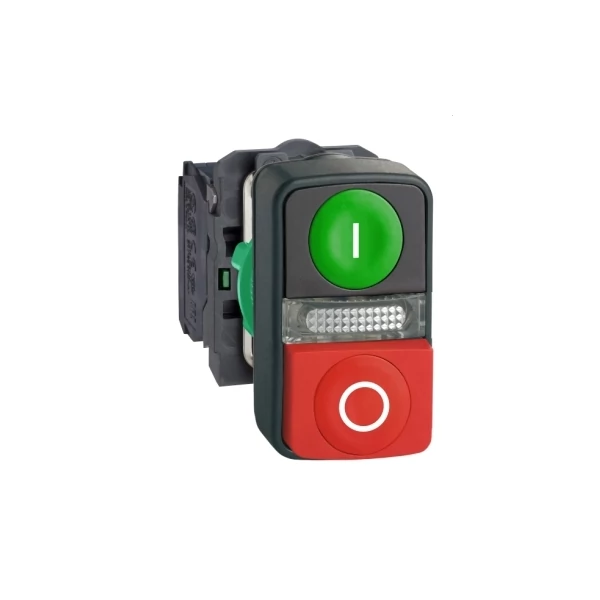

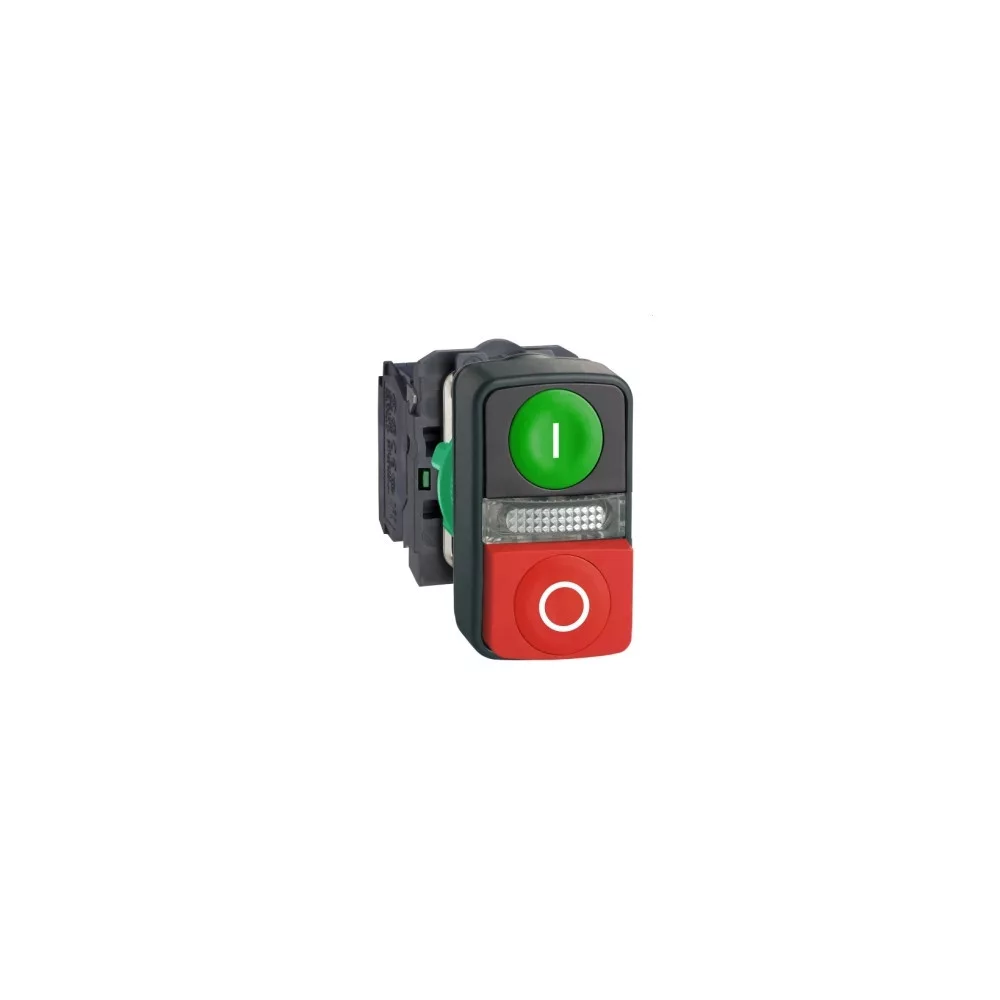

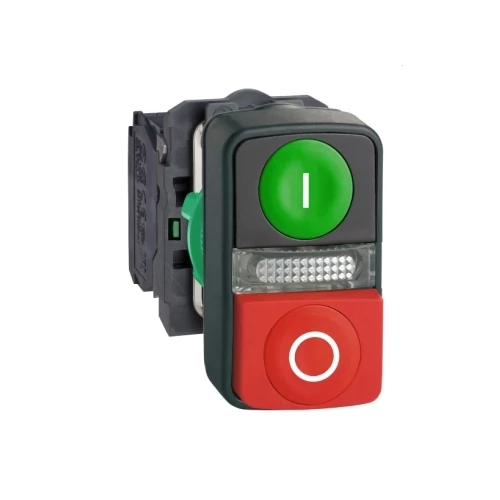

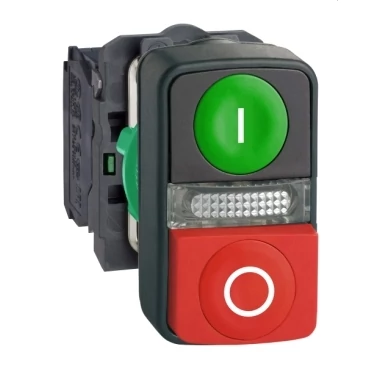

SCHNEIDER Kettős nyomógomb sárga jelzőfénnyel - XB5AW73731M5

SCHNEIDER XB5AW73731M5 Kettős nyomógomb sárga jelzőfénnyel

Műszaki adatok:

• Termékválaszték: Harmony XB5R
• Termék vagy alkatrész típusa: Világító vészleállító nyomógomb
• Készülék rövid neve: XB5DD
• Külső tokozat anyaga: Sötétszürke műanyag
• Rögzítőperem anyaga: Műanyag
• Fej típusa: Szabványos
• Szerelési átmérő: 22 mm
• Jelzőegység fej: Téglalap alakú
• Kezelő típusa: Rugós

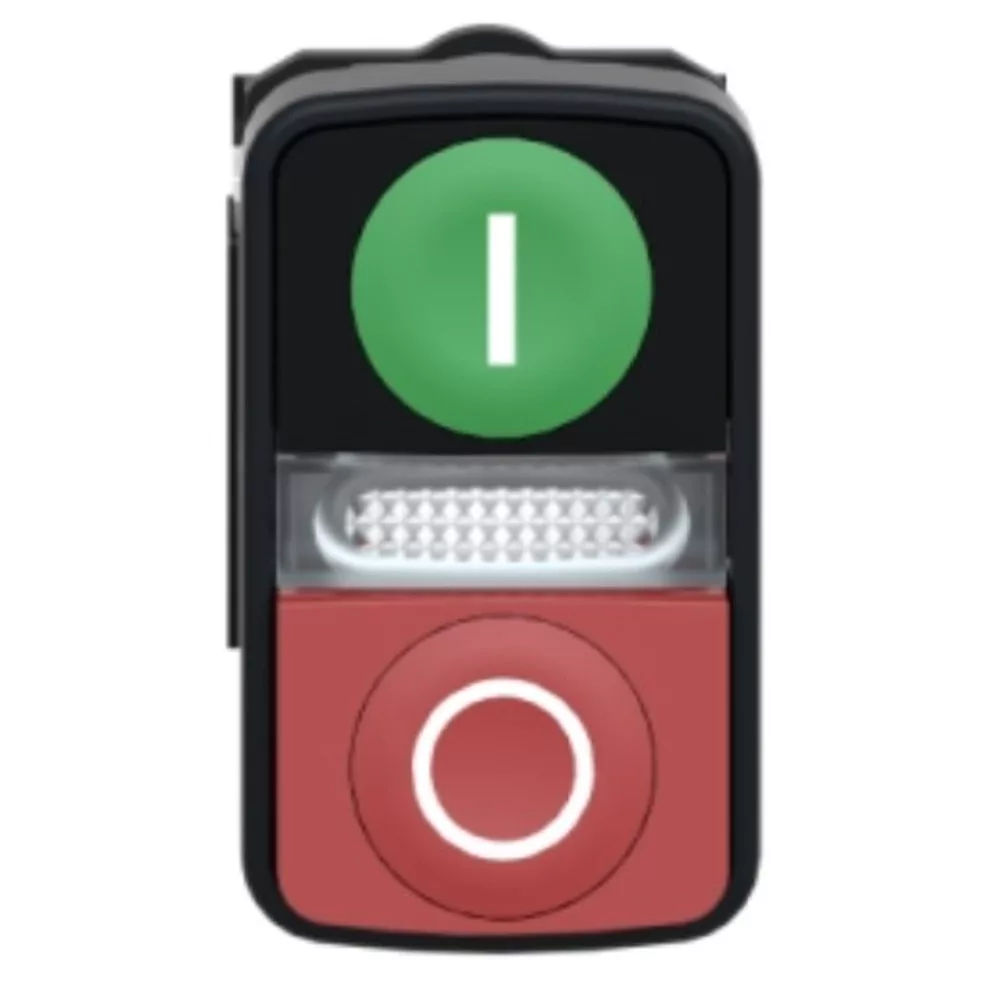

• Kezelőprofi: lZöld süllyesztett, I (fehér), Vörös kiemelkedő, O (fehér)
• Érintkezők típusa és összetétele: 1 NO + 1 NC
• Érintkezők működése: Lassan bontó
• Csatlakozás típusa:
  • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1 és EN/IEC 60664-1
  • Csavaros csatlakozás: >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1 és EN/IEC 60664-1
  • Rugós típusú kapcsok, <= 2 x 1,5 mm² kábelvéggel megfelel EN/IEC 60947-1 és EN/IEC 60664-1
  • Rugós típusú kapcsok, >= 1 x 0,22 mm² kábelvég nélkül megfelel EN/IEC 60947-1 és EN/IEC 60664-1
• Fényforrás: Védett LED
• Izzó foglalat: Beépített LED
• [Us] névleges betáplálási feszültség: 230...240 V AC 50/60 Hz

Kiegészítő jellemzők:

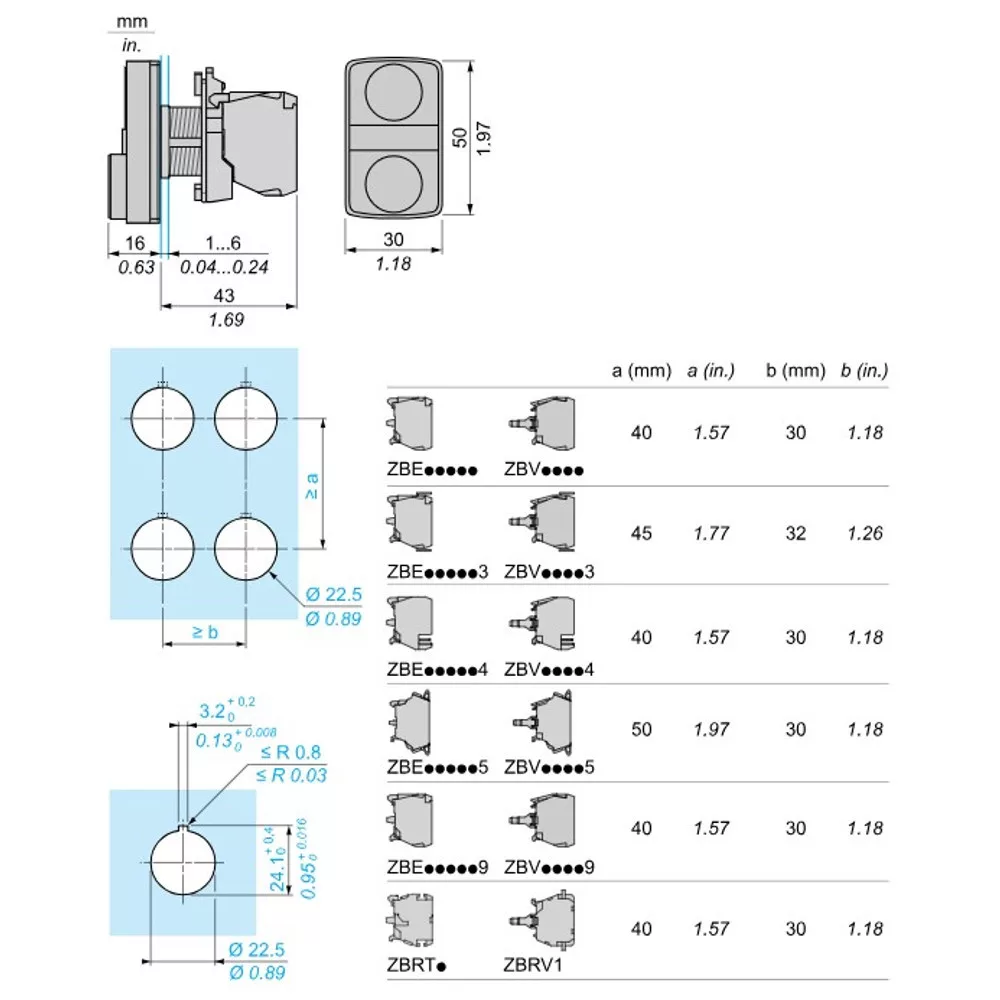

• Magasság: 50 mm
• Szélesség: 30 mm
• Mélység: 59 mm

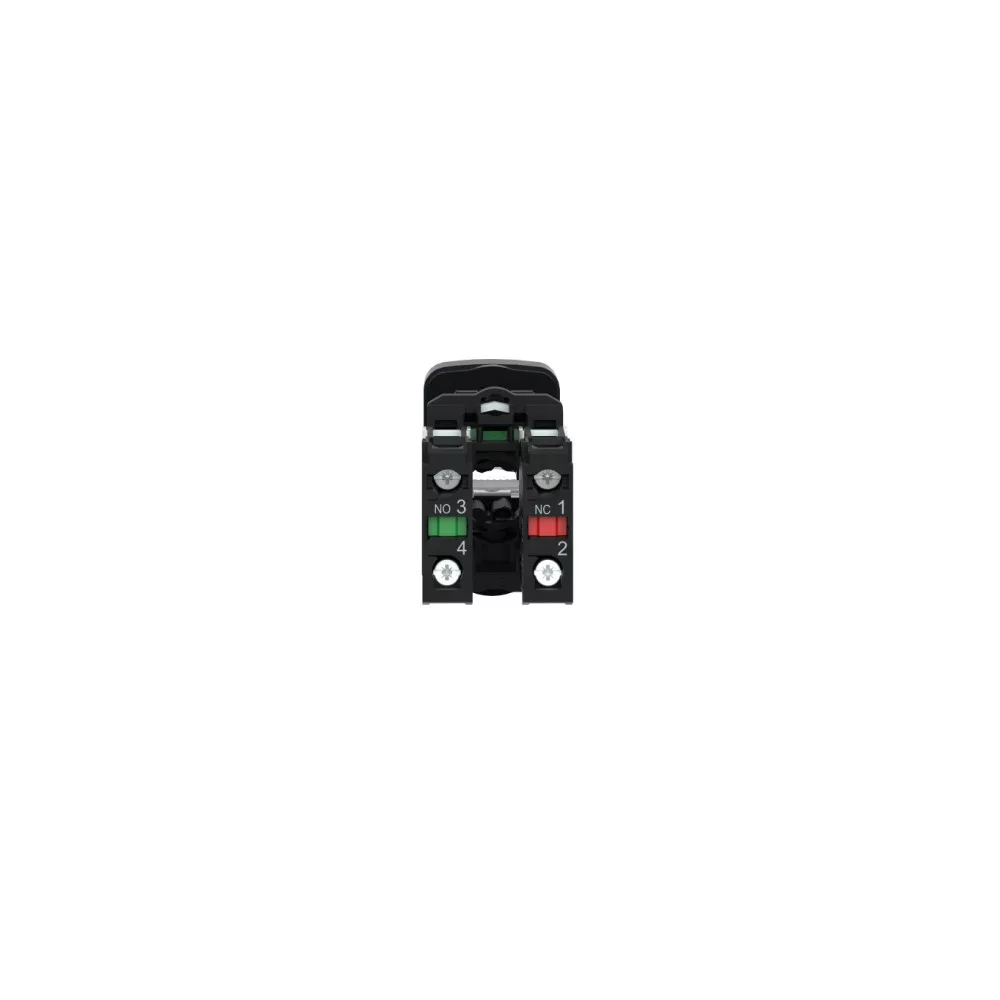

• Végpontok leírása: ISO n°1(13-14)NO, (11-12)NC
• Nettó súly: 0,066 kg
• Ellenállás nagy nyomású mosóval szemben: 7000000 Pa -55 °C, távolság: 0,1 m
• Érintkezők használata: Szabványos érintkezők
• Pozitív nyitás: Van megfelel EN/IEC 60947-5-1 3. rész
• Üzemi mozgás: 1,5 mm (NC változó elektromos állapot), 2,6 mm (NO változó elektromos állapot), 4,3 mm (összes út hossz)
• Üzemelési erő: 3,5 N NC változó elektromos állapot, 3,8 N NO változó elektromos állapot
• Mechanikai tartósság: 1000000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel EN 60947-2
• Csavarfej alakja
  • Kereszt megfelelő JIS No 1 csavarhúzó
  • Kereszt megfelelő Philips no 1 csavarhúzó
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem:
  • 10 A megszakító típus gG megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
  • [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel EN 60947-2
  • [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel EN 60947-2
  • [Ie] névleges üzemi áram
    • 3 A -240 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 6 A -125...180 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 0,1 A -600 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 0,27 A -250 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 0,55 A -125 V, DC-14, Q600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
    • 1,2 A -600 V, AC-15: B300, A600 megfelel EN/IEC 60947-5-1, DIN VDE 0660 200-as rész
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel EN/IEC 60947-5-1 K függelék
• Elektromos megbízhatóság: IEC 60947-5-4Λ < 10exp(-6) -5 V, 1 mA érintkezésben megfelel EN/IEC 60947-5-5, Λ < 10exp(-8) -185...265 V, 5 mA érintkezésben megfelel EN/IEC 60947-5-5
• Jelzés típusa: Folyamatos
• Betáplálási feszültség korlátok: 195…264 V AC
• Áramfelvétel: 14 mA
• Élettartam: 100000 év 24 V visszatérése esetén
• Átmeneti ellenállás: 1 kV megfelel IEC 61000-4-5 3. szint
• Készülék bemutatása: Komplett termék
• Fényforrás színe: Fehér
• Jelzések színe: Fehér jelzés zöld, piros vagy fekete védőkupakok esetén, Fekete jelzés fehér védőkupakok esetén
• Gyártó: SCHNEIDER
