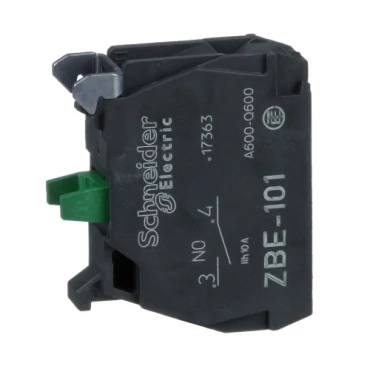

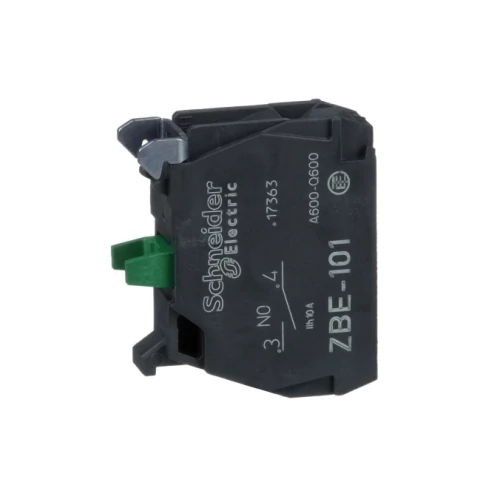

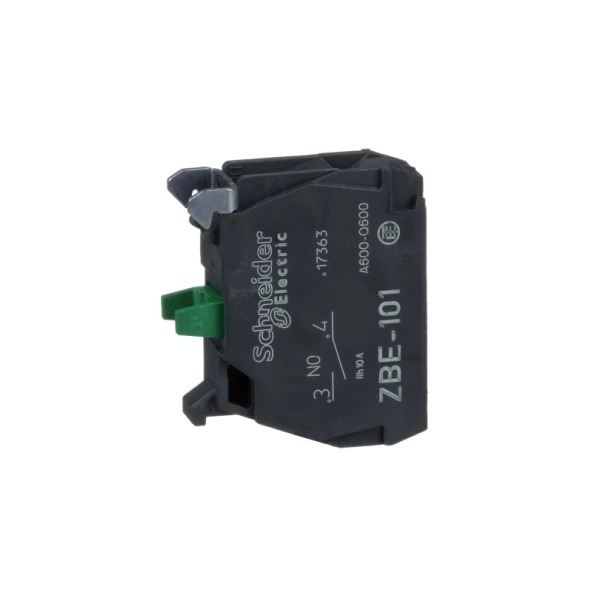

SCHNEIDER Érintkezőblokk 1z - ZBE101

SCHNEIDER ZBE101 Érintkezőblokk 1z

Műszaki adatok:

• Termékválaszték: Harmony XB5R, Harmony XB4R
• Termék vagy alkatrész típusa: Érintkezőblokk védett csatlakozókkal
• Készülék rövid neve: ZBRA
• Minimális rendelési mennyiég: 5
• IP védettségi szint: IP20 megfelel MSZ EN 60529
• Érintkezők működése: Lassan bontó
• Érintkező blokk típusa: Egyszeres
• Érintkezők használata: Szabványos érintkezők
• Csatlakozás típusa:
  • Csavaros csatlakozás, <= 2 x 1,5 mm² kábelvéggel megfelel IEC 60947-1
  • Csavaros csatlakozás, >= 1 x 0,22 mm² kábelvég nélkül megfelel IEC 60947-1

Kiegészítő jellemzők:

• Nettó súly0,011 kg
• Érintkezők típusa és összetétele: 1 NO
• Pozitív nyitás: Nincs
• Üzemi mozgás: 2,6 mm (NO változó elektromos állapot), 4,3 mm (összes úthossz)
• Üzemelési erő: 2,3 N NO változó elektromos állapot
• Mechanikai tartósság: 10000000 ciklus
• Meghúzási nyomaték: 0,8…1,2 N.m megfelel IEC 60947-1
• Csavarfej alakja
  • Kereszt megfelelő pozidriv No 1 csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 4 mm csavarhúzó
  • Kivágásokkal megfelelő lapos Ø 5,5 mm csavarhúzó
• Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
• Rövidzárlat-védelem:
  • 10 A megszakító típus gG megfelel IEC 60947-5-1/1991
  • [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel IEC 60947-5-1/1991
  • [Ui] névleges szigetelési feszültség: 600 V (szennyezési fok 3) megfelel IEC 60947-1
  • [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel IEC 60947-1
  • [Ie] névleges üzemi áram:
    • 3 A -240 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 6 A -125...180 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
    • 0,1 A -600 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,27 A -250 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 0,55 A -125 V, DC-14, Q600 megfelel IEC 60947-5-1/1991
    • 1,2 A -600 V, AC-15: B300, A600 megfelel IEC 60947-5-1/1991
• Elektromos élettartam:
  • 1000000 ciklus, AC-15: B300, 2 A -230 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 3 A -125...180 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, AC-15: B300, 4 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,2 A -1150 V, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
  • 1000000 ciklus, DC-14, 0,5 A -24 Veff, működési sebesség <3600 cikl/óra, terhelési tényező: 0,5 megfelel IEC 60947-5-1 K. melléklet
• Blokk szerelése: Mellső szerelésű
• Elektromos felpítés kódja:
  • C1 (mennyiség <= 9)
  • C2 (mennyiség <= 7)
  • C3 (mennyiség <= 6)
  • C4 (mennyiség <= 4)
  • C5 (mennyiség <= 5)
  • C6 (mennyiség <= 3)
  • C7 (mennyiség <= 4)
  • C8 (mennyiség <= 2)
  • C9 (mennyiség <= 3)
  • C12 (mennyiség <= 6)
  • M1 (mennyiség <= 6)
  • M2 (mennyiség <= 4)
  • M3 (mennyiség <= 4)
  • M5 (mennyiség <= 2)
  • M6 (mennyiség <= 2)
  • M7 (mennyiség <= 6)
  • M8 (mennyiség <= 4)
  • M9 (mennyiség <= 2)
  • SF1 (mennyiség <= 3)
  • SF2 (mennyiség <= 2)
  • MF1 (mennyiség <= 2)
  • MF2 (mennyiség <= 2)
  • C10 (mennyiség <= 2)
  • M4 (mennyiség <= 2)
  • C13 (mennyiség <= 1)
• Készülék bemutatása: Alapelem
• Gyártó: SCHNEIDER
