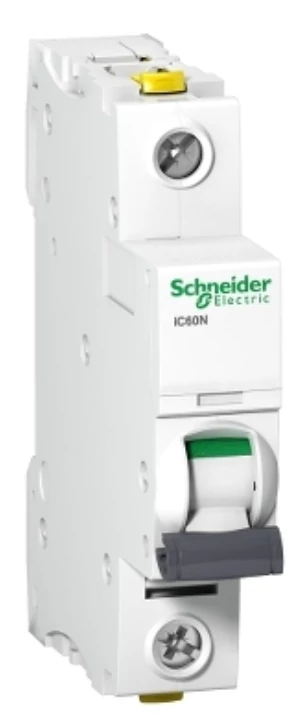

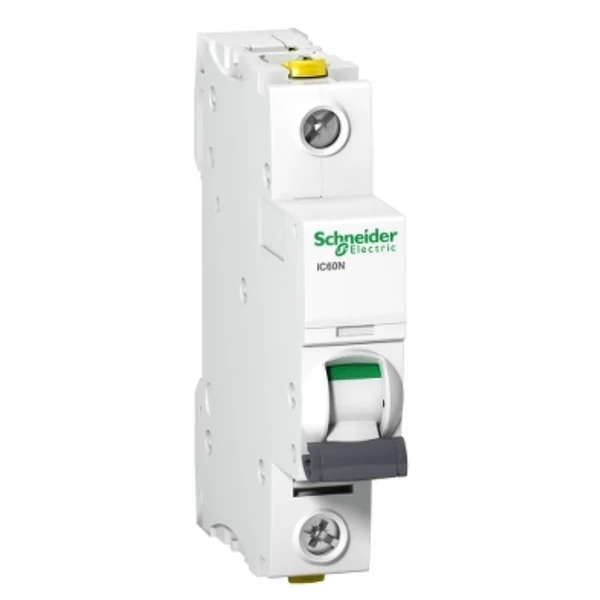

SCHNEIDER A9 iC60N 1P C4A 6kA Kismegszakító (24398) - A9F04104

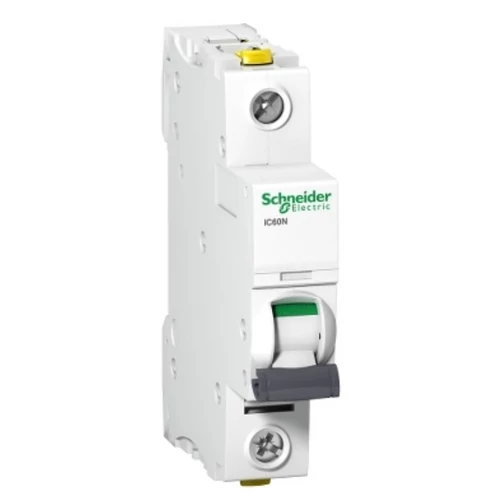

SCHNEIDER A9F04104 A9 iC60N 1P C4A 6kA Kismegszakító (24398)

Műszaki adatok:

• Termékcsalád: Acti 9
• Termek neve: Acti9 iC60
• Termék vagy alkatrész típusa: Kismegszakító
• Készülék rövid neve: iC60N
• Half-usok megnevezése: 1P
• Védett Półusok száma: 1
• [In] névleges áram: 4 A
• Hálózat típusa: DC, AC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Megszakítási kapacitás:
  • 6000 A Icn -230 V AC 50/60 Hz megfelel EN/IEC 60898-1
  • 50 kA Icu -12...60 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 50 kA Icu -220...240 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 50 kA Icu -100...133 V AC 50/60 Hz megfelel EN/IEC 60947-3
  • 10 kA Icu -600...690 V DC megfelel EN/IEC 60947-3
  • 15 kA Icu -12...60 V DC megfelel az EN/IEC 60947-3 szabványnak
• Felhasználási kategória:
  • AC megfelel az EN 60924 szabványnak
  • AC megfelelő IEC 60898-1
• Alkalmasság leválasztásra:
  • Igen megfelel az EN 60924 szabványnak
  • Igen megfelel az EN 60947-3 szabványnak
  • Igen megfelel az IEC 60898-1
  • Igen megfelel az IEC 60947-2
• Szabványok:
  • IEC 60898-1
  • EN 60924
  • IEC 60947-2
  • EN 60947-3

Kiegészítő jellemzők:

• Hálózati frekvencia: 50/60 Hz
• Mágneses kioldási korlát: 8 x in +/- 20%
• Ics névleges üzemi zárlati megszakítóképesség:
  • 50 kA 100% megfelel EN 60947-3 - 12...60 V AC 50/60 Hz
  • 50 kA 100% megfelel EN 60947-3 - 220...240 V AC 50/60 Hz
  • 50 kA 100% megfelel IEC 60947-2 - 12...60 V AC 50/60 Hz
  • 50 kA 100% megfelel IEC 60947-2 - 220...240 V AC 50/60 Hz
  • 50 kA 100% megfelel IEC 60947-2 - 100...133 V AC 50/60 Hz
  • 50 kA 100% megfelel EN 60947-3 - 100...133 V AC 50/60 Hz
  • 6000 A 100% megfelel az EN 60924 szabványnak - 230 V AC 50/60 Hz
  • 6000 A 100% megfelel az IEC 60898-1 - 230 V AC 50/60 Hz
  • 10 kA 100% megfelel az EN 60947-3 szabványnak - 72 V DC
  • 10 kA 100% megfelel az IEC 60947-2 - 72 V DC
  • 15 kA 100% megfelel az EN 60947-3 - 12...60 V DC
  • 15 kA 100% megfelel az IEC 60947-2 - 12...60 V DC
• Korlatozási osztály:
  • 3 megfelel az EN 60924 szabványnak
  • 3 megfelel az IEC 60898-1 szabványnak
• [Ui] névleges szigetelési feszültség:
  • 500 V AC 50/60 Hz megfelel az EN 60947-3 szabványnak
  • 500 V AC 50/60 Hz megfelel az IEC 60947-2 szabványnak
• [Uimp] névleges lökő-feszültség állóság:
  • 6 kV megfelel az EN 60947-3 szabványnak
  • 6 kV megfelel az IEC 60947-2 szabványnak
• Érintkező helyzetjelző:Igen
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: Szétkapcsolásjelző
• Rögzítés: DIN bűn
• 9 mm-es osztások: 2
• Magasság: 91 mm
• Szélesség: 18 mm
• Mélység: 78,5 mm
• Nettó súly: 0,125 kg
• Szín: Fehér
• Mechanika és tartósság: 20,00 ciklus
• Elektromos élettartam: 1000 ciklus
• Csatlakozás típusa:
  • Kettős csatlakozó (felső vagy alsó) 1…25 mm² merev
  • Kettős csatlakozó (felső vagy alsó) 1…16 mm² rugalmas
• Vezeték csupaszítási hossz: 14 mm felső vagy csatlakozás esetén is
• Meghúzási nyomaték: 2 N.m felső vagy is
• Szivárgóáram-védelem: Nincs

Környezet:

• IP védettségi pecsét:
  • MSZ EN 60529 szabványnak megfelelő IP20
  • IP20, megfelel az EN 60529-91 + E:93 szabványnak
• Szennyezettségi pecsétek: 3
• Túlfeszültség kategória: IV
• Tropikalizáció: 2
• Relatív páratartalom: 95% -55 °C
• Környezeti levegő hőmérséklete a működéshez: -35…70 °C
• Környezeti levegő hőmérséklete a tároláshoz: -40…85 °C

Csomagolási egység:

• 1. csomag-csomagolási egység típusa: P.C.E
• Egységek száma 1. csomagban: 1
• 1. csomag magassága: 1.800 cm
• 1. csomag szélessége: 7.400 cm
• 1.csomag gém: 9.100 cm
• 1. csomag súlya: 115 000 g
• 2. csomag-csomagolási egység típusa: BB1
• Egységek száma 2. csomagban: 12
• 2.csomag magassága: 8500 cm
• 2. csomag szélessége: 9.800 cm
• 2. csomag boomsha: 22.000 cm
• 2. csomag súlya: 1.445 kg
• 3. csomag-csomagolási egység típusa: S03
• Egységek száma 3. csomagban: 132
• 3.csomag magassága: 30.000 cm
• 3. csomag szélessége: 30.000 cm
• 3. csomag boom: 40.000 cm
• 3. csomag súlya: 16 438 kg
• Garancia: 18 hónap
• Gyártó: SCHNEIDER

A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
