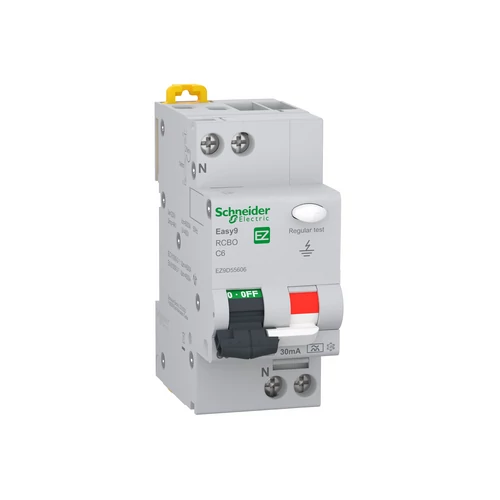

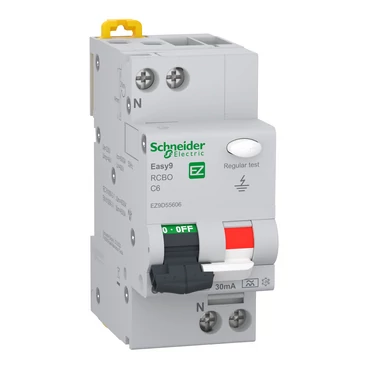

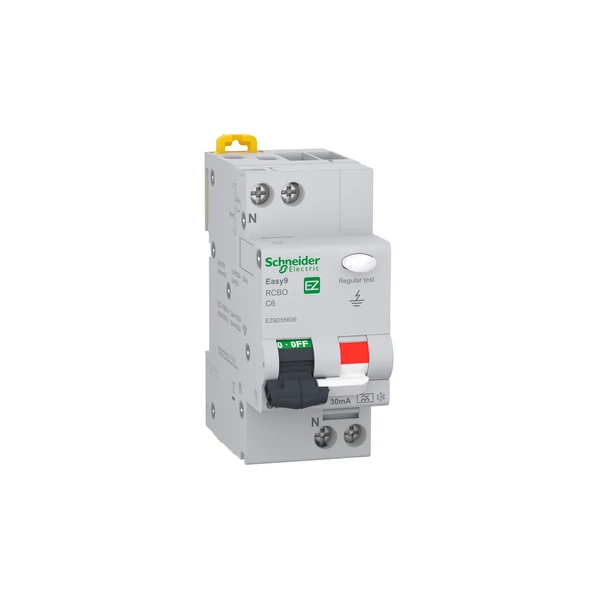

SCHNEIDER EASY9 PRO Áramvédős Kismegszakító 6kA, A osztály, 1P-N, C, 6A, 30mA - EZ9D55606

SCHNEIDER EZ9D55606 EASY9 PRO Áramvédős Kismegszakító 6kA, A osztály, 1P-N, C, 6A, 30mA

Műszaki adatok:

• Termékcsalád: EASY9
• Termék neve: Easy9 RCBO
• Termék vagy alkatrész típusa: Áramvédős kismegszakító túláram-védelemmel
• Pólusok: 1P+N
• Nulla helyzete: Bal
• Védett pólusok száma: 1
• Névleges áramerősség: 6 A
• Földelő rendszer: TN
• Hálózat típusa: AC
• Kioldóegység technológia: Termikus-mágneses
• Görbe: C
• Földszivárgás érzékenység: 30 mA
• Földzárlatvédelmi időkésleltetés: Pillanatnyi
• Földzárlatvédelmi osztály: A típusú
• Megszakítási kapacitás:
  • 6000 A Icn -230 V AC 50/60 Hz megfelel az IEC 61009-1 szabványnak
  • 6000 A Icn -230 V AC 50 Hz megfelel IEC 61009-1
• Alkalmasság leválasztásra: Igen

Kiegészítő jellemzők:

• Készülék alkalmazása: Védelem
• Készülék helye a rendszerben: Hálózati betáplálás
• Hálózati frekvencia: 50/60 Hz
• [Ue] névleges üzemi feszültség: 230 V AC 50/60 Hz
• Mágneses kioldási korlát: 5...10 x In
• Szivárgóáram védelmi technológia: Feszültségfüggő
• Ics névleges üzemi zárlati megszakítóképesség: 6000 A
• Korlátozási osztály: 3
• [Ui] névleges szigetelési feszültség: 400 V
• [Uimp] névleges lökő-feszültség állóság: 4 kV
• Érintkező helyzetjelző: Igen
• Vezérlő típusa: Kapcsoló
• Helyi jelzés: ON/OFF jelzés
• Rögzítés: DIN sín
• Szerelési mód: Klipszes
• Fésűs gyűjtősín és elosztóblokk kompatibilitás: Igen
• 9 mm-es osztások: 4
• Magasság: 82 mm
• Szélesség: 36 mm
• Mélység: 70,5 mm
• Szín: Szürke
• Mechanikai tartósság: 2000-es ciklus
• Elektromos élettartam: 1000 ciklus
• Csatlakozás típusa:
  • Alagút típusú terminálok (felfelé) 1…16 mm² merev
  • Alagút típusú terminálok (terhelésoldali) 1…10 mm² merev
  • Alagút típusú terminálok (felfelé) 1…16 mm² rugalmas
  • Alagút típusú terminálok (terhelésoldali) 1…10 mm² rugalmas
• Vezeték csupaszítási hossz:
  • 11 mm terhelésoldali csatlakozáshoz
  • 13 mm a felfelé csatlakozáshoz
• Meghúzási nyomaték: 2 N.m felfelé, 2 N.m terhelésoldali
• Szivárgóáram-védelem: Integrált

Környezet:

• Szabványok: IEC 61009-2-2
• IP védettségi szint: IP20
• Tropikalizáció: 2
• Relatív páratartalom: 95 % -55 °C
• Környezeti levegő hőmérséklete a működéshez: -25…40 °C
• Környezeti levegő hőmérséklete a tároláshoz: -40…85 °C
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
