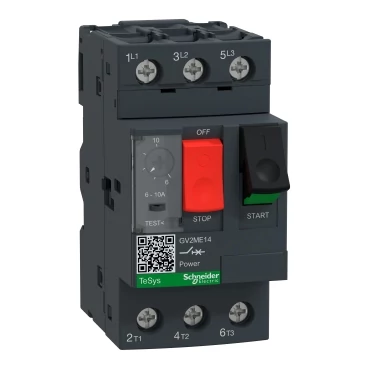

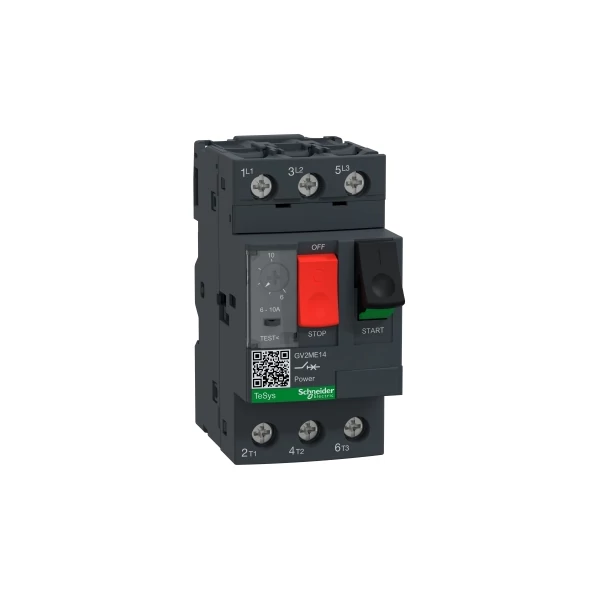

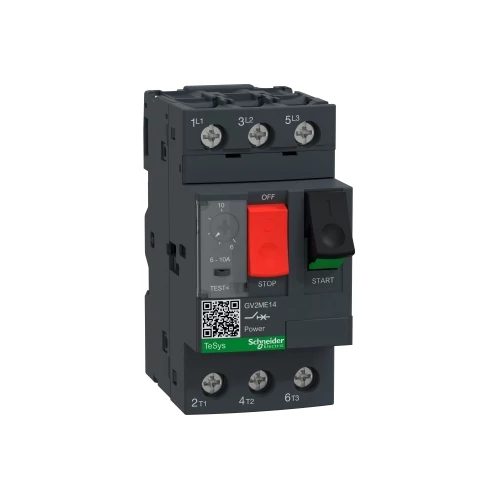

SCHNEIDER GV2ME14AP Motorvédő kapcsoló 6-10A

SCHNEIDER GV2ME14AP Motorvédő kapcsoló 6-10A

Műszaki adatok:

Fő jellemzők:

• Termékcsalád: TeSys Deka
• Termék neve: TeSys GV3
• Termék vagy alkatrész típusa: Motor megszakító
• Készülék rövid neve: GV2MP
• Készülék alkalmazása: Beépítés
• Kioldóegység technológia: Termikus-mágneses

Kiegészítő jellemzők:

• Pólusok megnevezése: 3P
• Hálózat típusa: AC
• Felhasználási kategória:
  • AC megfelelő IEC 60947-2
  • AC-3e megfelel IEC 60947-4-1 § 7-2-1-5-2
  • AC-4 megfelel IEC 60947-4-1 § 7-2-1-5-2
• Hálózati frekvencia: 50 Hz
• Motorteljesítmény kW:
  • 3…4 kW -400/415 V AC 50 Hz
  • 4…5,5 kW -500 V AC 50 Hz
  • 5,5…7,5 kW -6 V AC 50 Hz
• Megszakítási kapacitás:
  • 100 kA Icu -230/240 V AC 50 Hz megfelel IEC 60947-2
  • 100 kA Icu -400/415 V AC 50 Hz megfelel IEC 60947-2
  • 15 kA Icu -440 V AC 50 Hz megfelel IEC 60947-2
  • 10 kA Icu -500 V AC 50 Hz megfelel IEC 60947-2
  • 3 kA Icu -6 V AC 50 Hz megfelel IEC 60947-2
• [Ics] rövidzárlatos megszakítási képesség értéke:
  • 100 % -230/240 V AC 50 Hz megfelel IEC 60947-2
  • 100 % -400/415 V AC 50 Hz megfelel az IEC 60947-2
  • 100 % -440 V AC 50 Hz megfelel IEC 60947-2
  • 100 % -500 V AC 50 Hz megfelel IEC 60947-2
  • 75 % -6 V AC 50 Hz megfelel az IEC 60947-2 szabványnak
• Vezérlő típusa: Nyomógomb
• Névleges áramerősség: 10 A
• Termikus védelem beállítási tartomány: 6…10 A megfelel IEC 60947-4-1 § 7-2-1-5-2
• Mágneses kioldási áram: 149 A
• [Ith] egyezményes nyitott szerelési termikus áram: 10 A megfelel IEC 60947-4-1 § 7-2-1-5-2
• Ue névleges üzemi feszültség: 6 V AC 50 Hz megfelel az IEC 60947-2 szabványnak
• Ui névleges szigetelési feszültség: 690 V AC 50/60 Hz megfelel az IEC 60947-2 szabványnak
• [Uimp] névleges lökő-feszültség állóság: 6 kV megfelel az IEC 60947-2 szabványnak
• Fázis meghibásodási érzékenység: Igen megfelel IEC 60947-4-1 § 7-2-1-5-2
• Alkalmasság leválasztásra: Igen megfelel az IEC 60947-1
• Teljesítmény veszteség pólusonként: 2,5 W
• Mechanikai tartósság: 10000 ciklus
• Elektromos élettartam: 10000 ciklus esetén AC-3e -415 V izzólámpa, 10000 ciklus esetén AC-4 -415 V izzólámpa
• Névleges üzem: Folytonos megfelel IEC 60947-4-1 § 7-2-1-5-2
• Meghúzási nyomaték: 1,7 N.m - mellett csavaros sorkapocs
• Rögzítési mód: 35 mm szimmetrikus DIN sín: a kábelcsatorna léceire csiptetve
• Panel 2 csavar, átmérő: 4 mm: hátlemezekre csavarozva (bővítővel a teljes méretre)
• Szerelési pozíció: Vízszintes, Függőleges
• Szélesség: 45 mm
• Magasság: 89 mm
• Mélység: 78,5 mm
• Nettó súly: 0,26 kg
• Szín: Sötétszürke
• EAN kód: 3606489607685
• Gyártó: SCHNEIDER

​A további műszaki adatok és a használati útmutató megtekintéséhez kérem görgessen lejjebb és kattintson a csatolt dokumentumokra !
