Leírás és Paraméterek
Leírás:

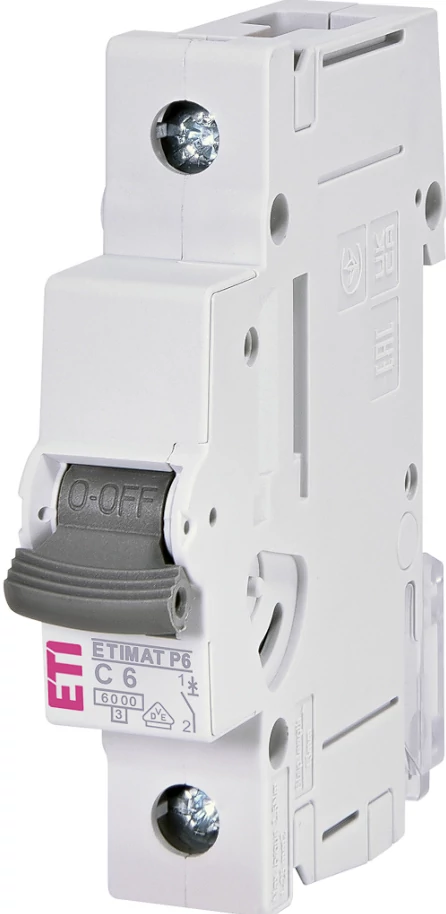

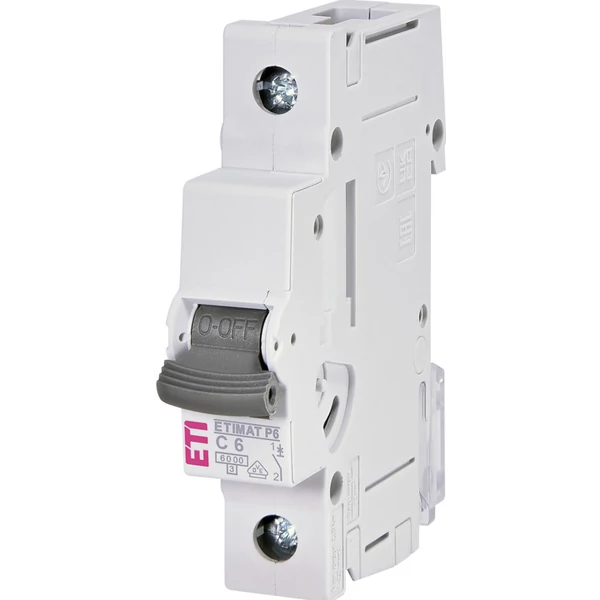

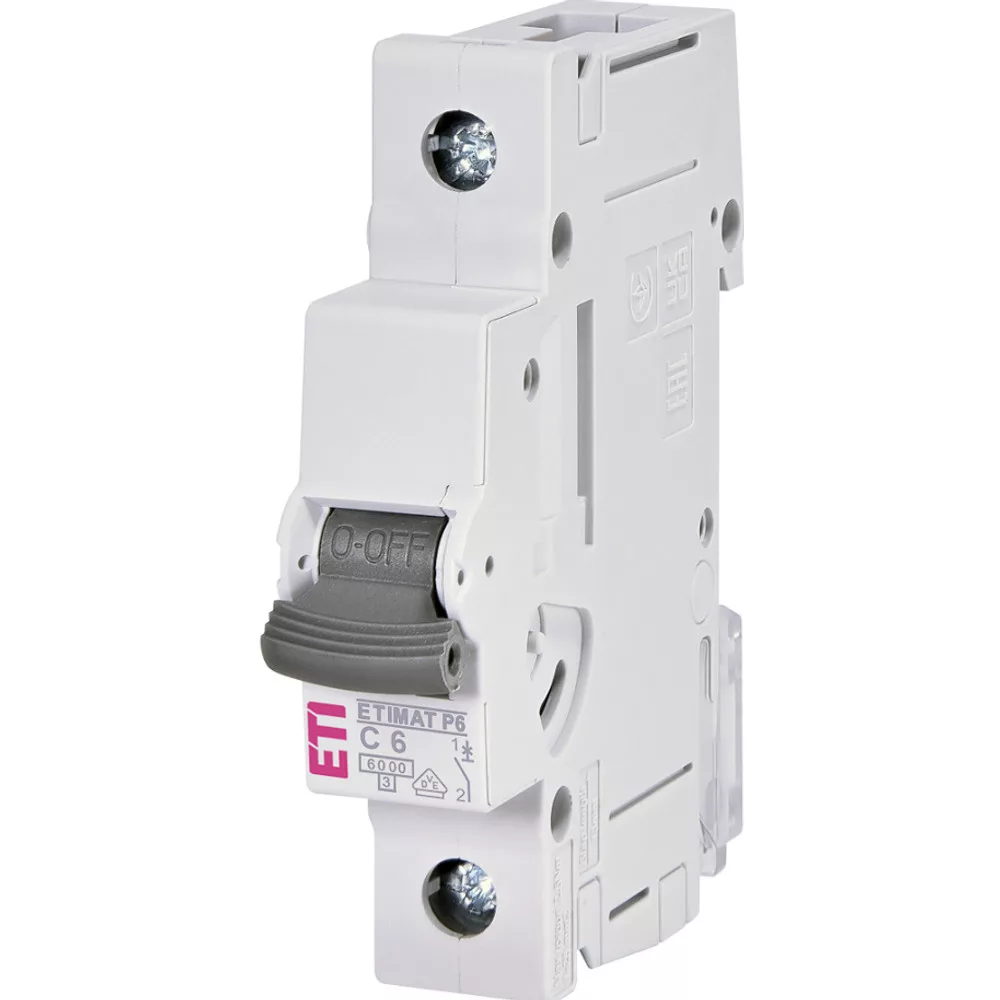

A ETI 1900027 ETIMAT P6 C6A 1 p 6 kA kismegszakító egy egypólusú, moduláris kismegszakító, amely a ETI „ETIMAT P6” sorozatába tartozik. Névleges áramerőssége 6 amper („C6A”), tehát olyan áramkörök védelmére alkalmas, ahol a folyamatos terhelés nem haladja meg ezt az értéket. A „C” jelkép a kioldási karakterisztikát jelöli — ez azt mutatja, hogy a készülék mérsékelten gyorsan reagál a túlterhelésre vagy rövidzárlatra, ugyanakkor képes elviselni rövid ideig az indítási áramcsúcsokat is. A zárlati megszakítóképessége 6 kiloamper, ami azt jelenti, hogy akár 6000 amperes zárlati áram esetén is képes megbízhatóan megszakítani az áramkört anélkül, hogy meghibásodna vagy továbbáramlás történne. A készülék elosztószekrényekben, DIN-sínes („TH35”) moduláris beszereléssel használható, mindössze 1 modul szélességű kivitelben.
Az elektromos paraméterek szerint AC (váltóáram) rendszerekben alkalmazható, névleges üzemi feszültsége 240/415 V, frekvenciája 50/60 Hz. Az impulzus-túlfeszültség-állósága (Uimp) 6 kV, tehát átmeneti túlfeszültségeknek is ellenáll. A készülékhez vezetékek 1…25 mm² keresztmetszetig csatlakoztathatók, így szilárd vagy tömör vezetékkel, illetve több-eres vezetékkel is kompatibilis. A szabványok szerint megfelel az IEC/EN 60898-1 és IEC/EN 60947-2 követelményeinek, így biztonsági és működési szempontból megbízható választás.
Használata különösen indokolt olyan áramkörökben, ahol alacsonyabb névleges áramerősség elegendő, például kisebb világítási vagy alacsony fogyasztású dugalj áramkörökben. A moduláris kialakítás és a szabványos sínrendszer miatt beépítése viszonylag egyszerű, feltéve, hogy az elosztókapacitás, sínrendszer és hőleadás megfelelően biztosított. A kiválasztásnál figyelembe kell venni, hogy az áramkör terhelése és indítási áramcsúcsai összehangban legyenek a készülék névleges értékével (6 A) és karakterisztikájával (C).
Logisztikai adatok:
- Súly: 92 g

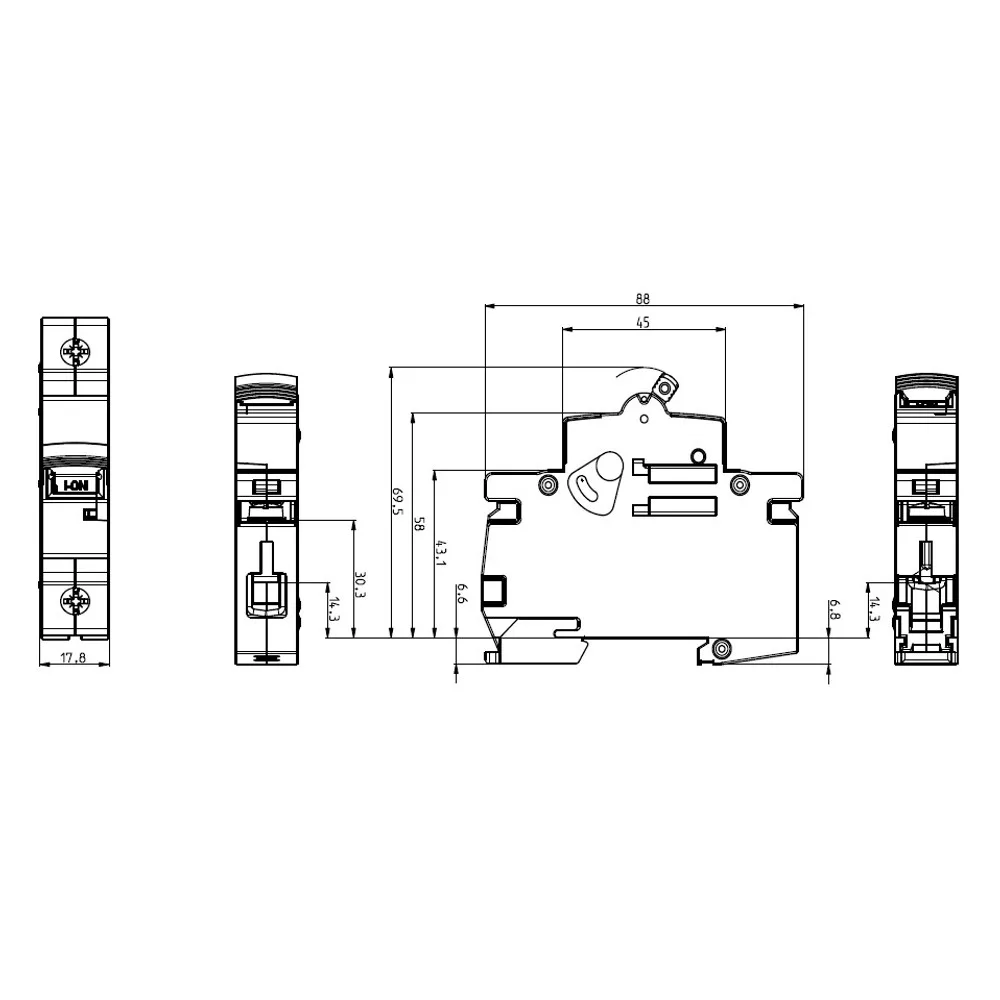

- Szélesség: 18 mm
- Magasság: 89 mm
- Mélység: 75 mm
- Alapcsomagolási egység (db): 1
- Alapcsomagolás ean kódja: 3838895920175
Besorolás:
- Besorolás: EC000042
- Osztály: Mini megszakító (MCB)

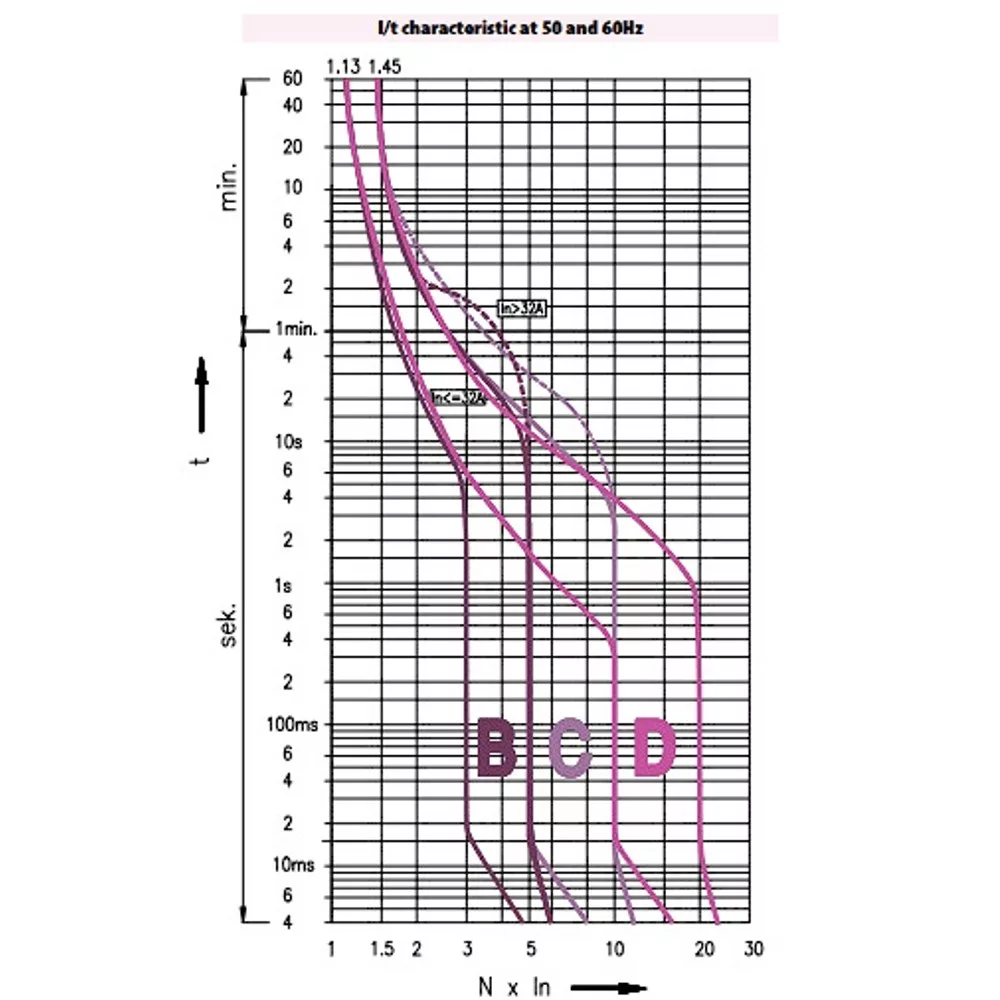

- Kioldási karakterisztika: C

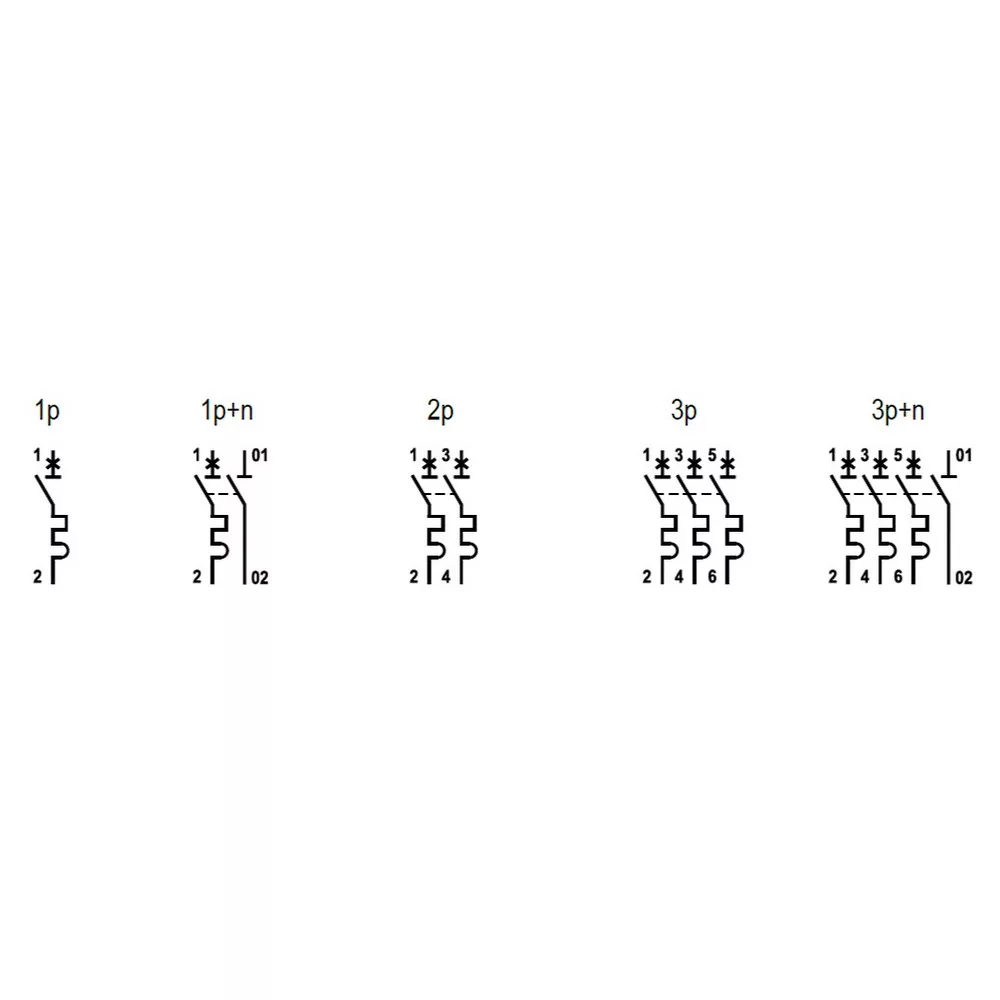

- Pólusok száma (összesen): 1
- Védett pólusok száma: 1
- Névleges áram: 6A
- Névleges feszültség: 240/415V
- Névleges szigetelési feszültség Ui: 500V
- Névleges lökőfeszültség-állóság Uimp: 6kV
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 400 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 400 V-on: 6kA
- Feszültségtípus: AC
- Frekvencia: 50…60Hz
- Áramkorlátozási osztály: 3
- Alkalmas: Süllyesztett szerelés: Igen
- Egyidejűleg kapcsolható nullvezető: Igen
- Túlfeszültségi kategória: 3
- Szennyezettségi fok: 2
- További felszerelés lehetséges: Igen
- Szélesség moduláris távolságok számában: 1
- Beépítési mélység: 70 mm
- Védettség (IP): IP20
- Környezeti hőmérséklet üzem közben: -40…70°C
- Csatlakoztatható vezető keresztmetszet többvezetékes: 1…25 mm²
- Csatlakoztatható vezető keresztmetszet tömör magos: 1…25 mm²
