Leírás és Paraméterek
Leírás:

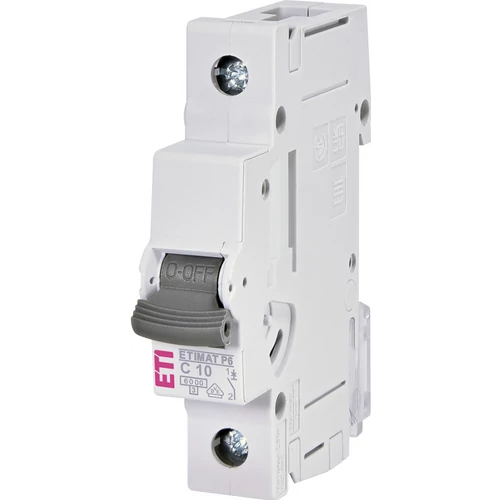

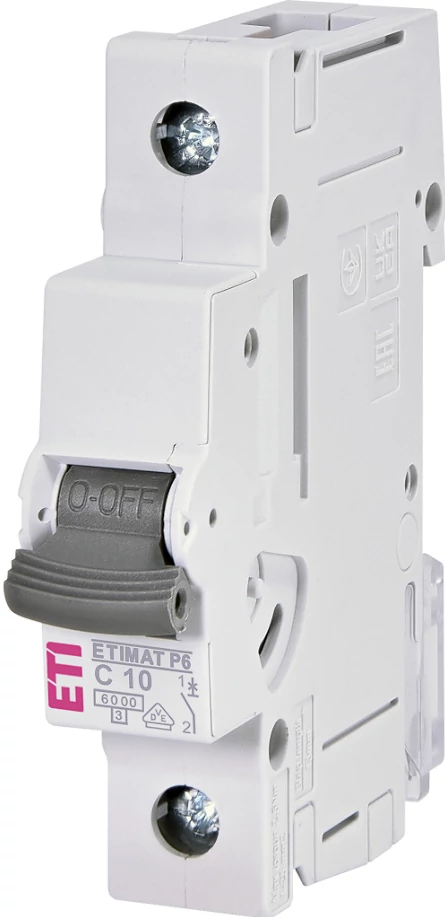

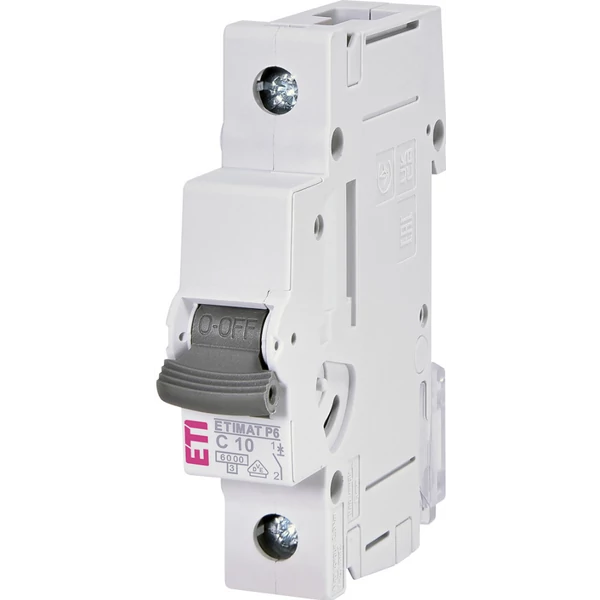

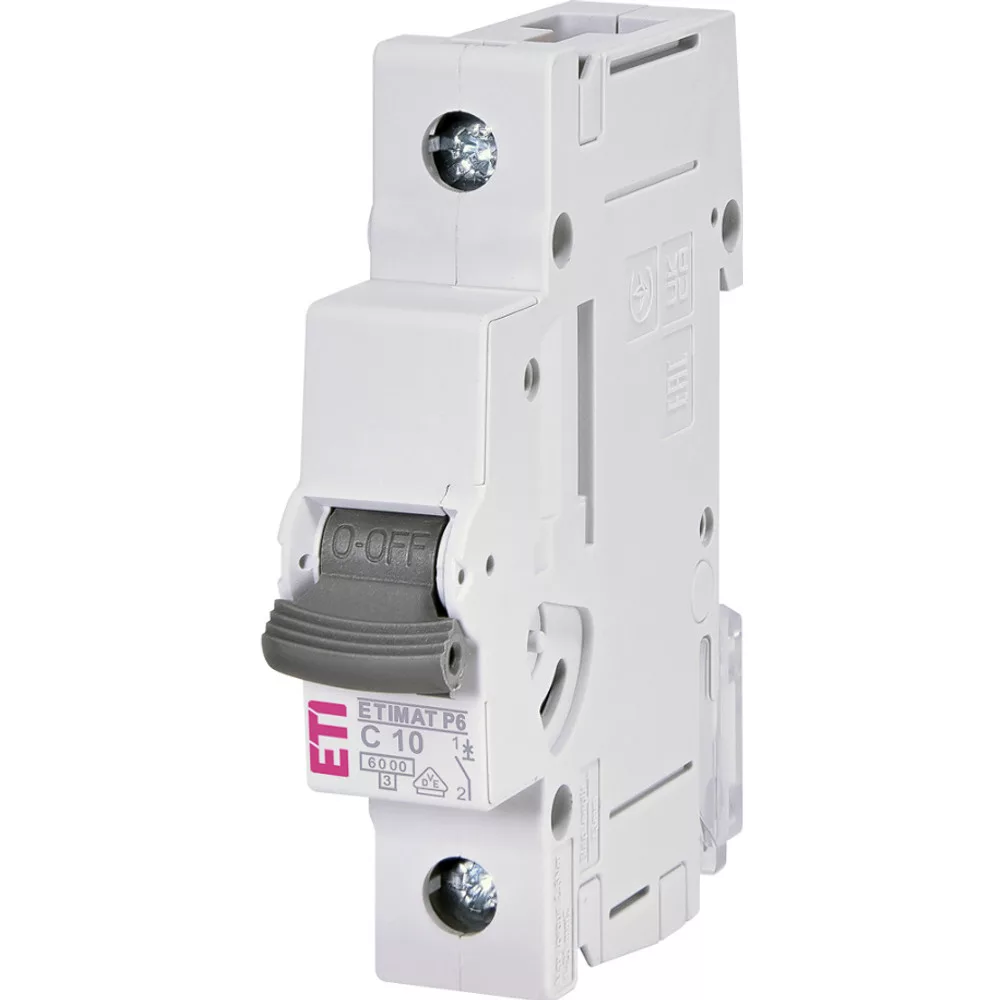

Az ETI 1900028 ETIMAT P6 C10A 1P 6 kA egy egypólusú (1 modulos) kismegszakító, amelyet egyfázisú, 230 V AC feszültségű hálózatok védelmére terveztek. A készülék névleges áramfelvétele 10 amper, és C karakterisztikájú, ami azt jelenti, hogy a megszakító közepes túlterhelés esetén is késlekedve kapcsol ki, így alkalmas olyan alkalmazásokhoz, ahol rövid ideig tartó, nagyobb indítóáramok előfordulhatnak, például motorok vagy transzformátorok indításakor.
A kismegszakító 6 kA zárlati megszakítóképességgel rendelkezik, tehát ekkora rövidzárlati áramot képes biztonságosan megszakítani. A készülék DIN sínre szerelhető, és 1 modulos szélességnek felel meg, így könnyen integrálható szabványos elosztószekrényekbe.
Az ETIMAT P6 sorozat tagjaként ez a kismegszakító megfelel az IEC 60898-1 és IEC 60947-2 nemzetközi szabványoknak, biztosítva ezzel a megbízható és biztonságos működést lakossági, iroda- és ipari környezetekben egyaránt.
Logisztikai adatok:

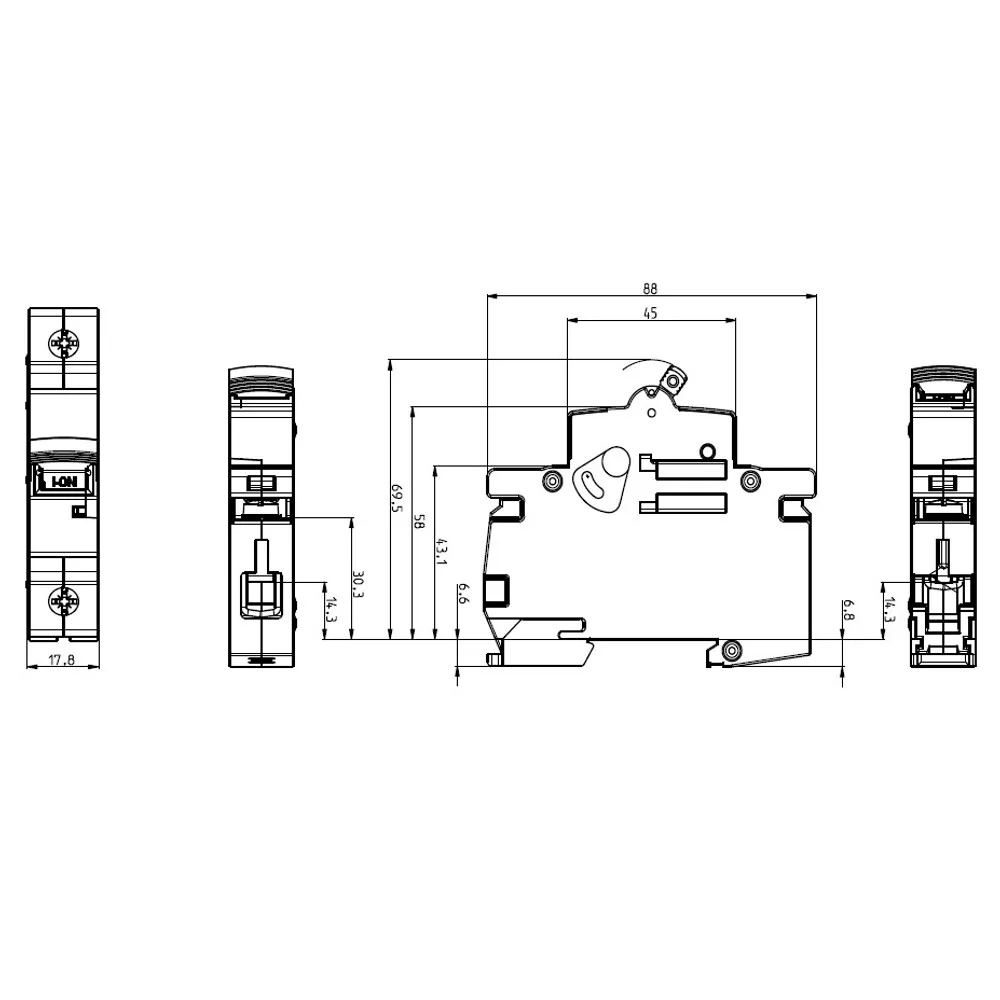

- Súly: 92 g
- Szélesség: 18 mm
- Magasság: 89 mm
- Mélység: 75 mm
- Alapcsomagolási egység (db): 1
- Alapcsomagolás ean kódja: 3838895920205
Besorolás:
- Besorolás: EC000042
- Osztály: Mini megszakító (MCB)

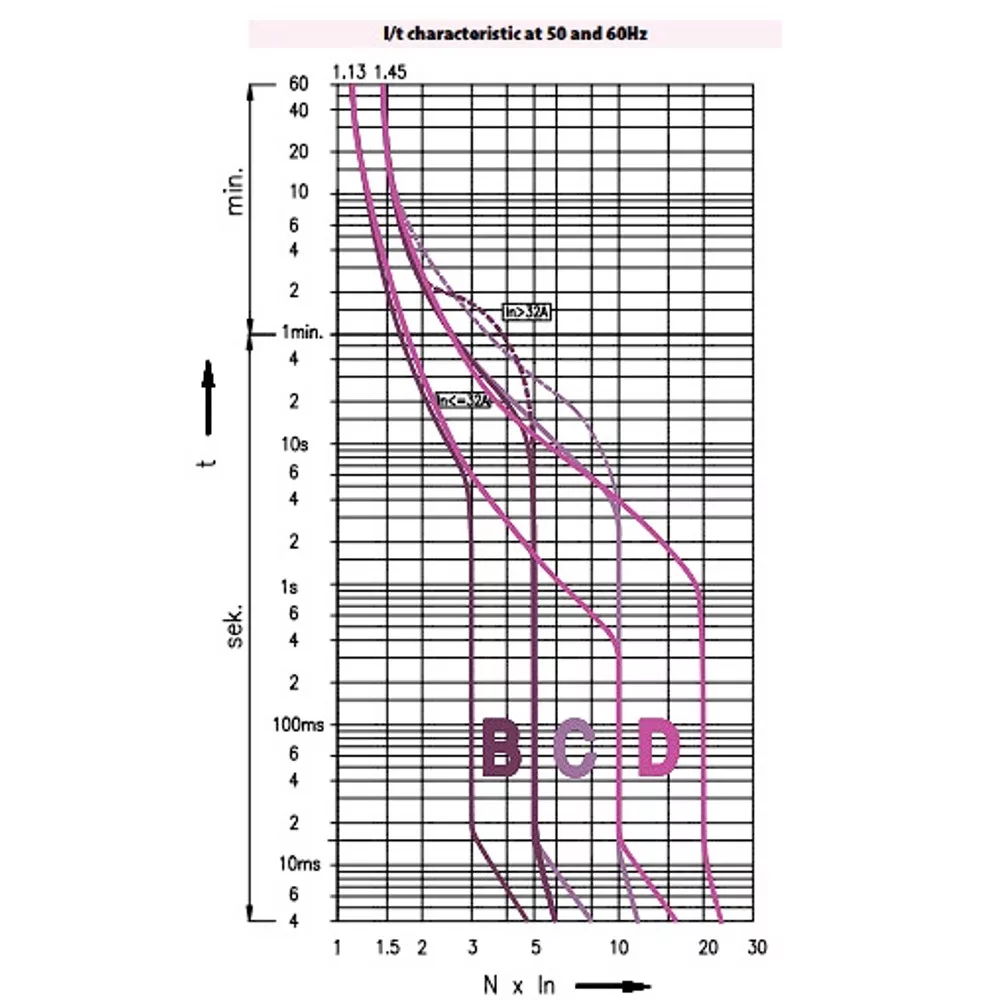

- Kioldási karakterisztika: C

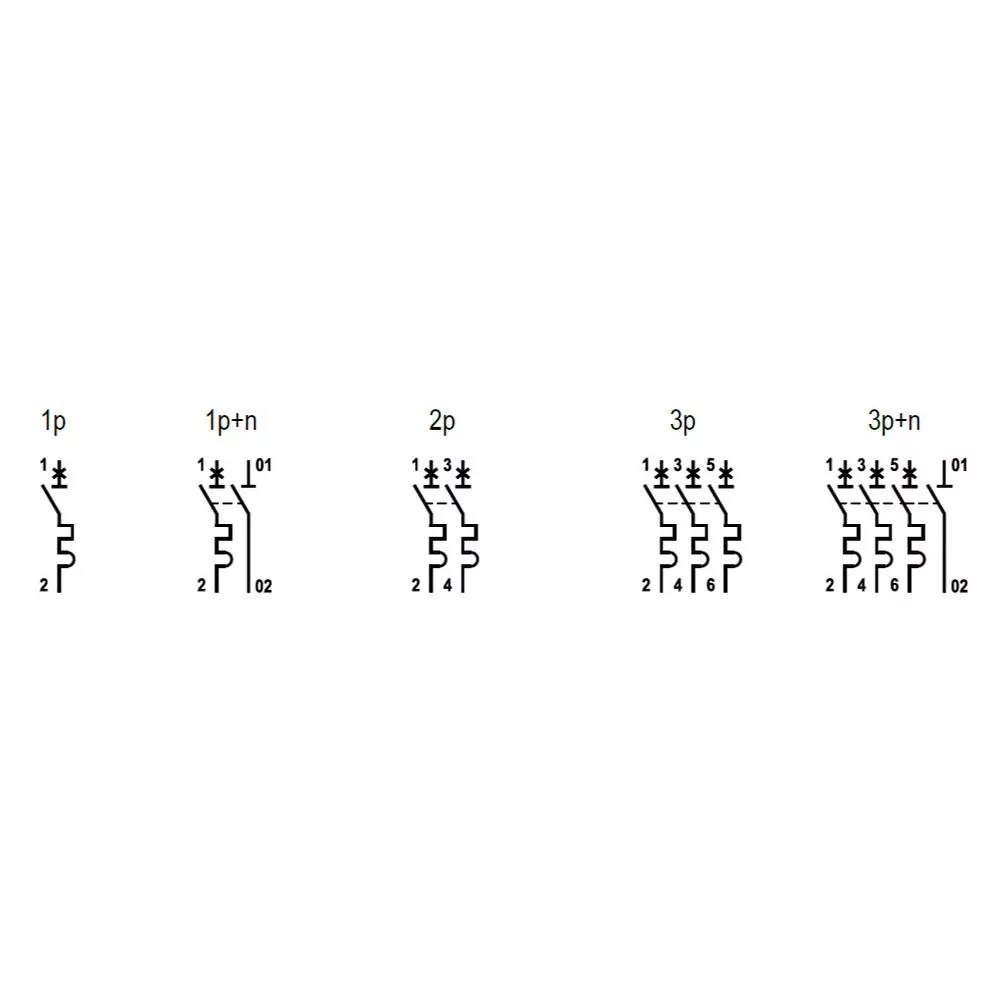

- Pólusok száma (összesen): 1
- Védett pólusok száma: 1
- Névleges áram: 10A
- Névleges feszültség: 240/415V
- Névleges szigetelési feszültség Ui: 500V
- Névleges lökőfeszültség-állóság Uimp: 6kV
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 400 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 400 V-on: 6kA
- Feszültségtípus: AC
- Frekvencia: 50…60Hz
- Áramkorlátozási osztály: 3
- Alkalmas: Süllyesztett szerelés: Igen
- Egyidejűleg kapcsolható nullvezető: Igen
- Túlfeszültségi kategória: 3
- Szennyezettségi fok: 2
- További felszerelés lehetséges: Igen
- Szélesség moduláris távolságok számában: 1
- Beépítési mélység: 70 mm
- Védettség (IP): IP20
- Környezeti hőmérséklet üzem közben: -40…70°C
- Csatlakoztatható vezető keresztmetszet többvezetékes: 1…25 mm²
- Csatlakoztatható vezető keresztmetszet tömör magos: 1…25 mm²
