Leírás és Paraméterek
Leírás:

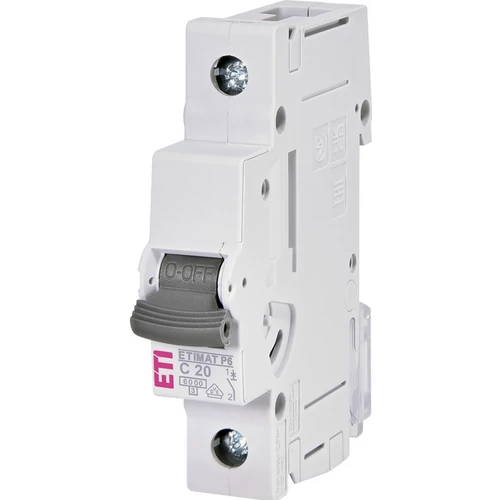

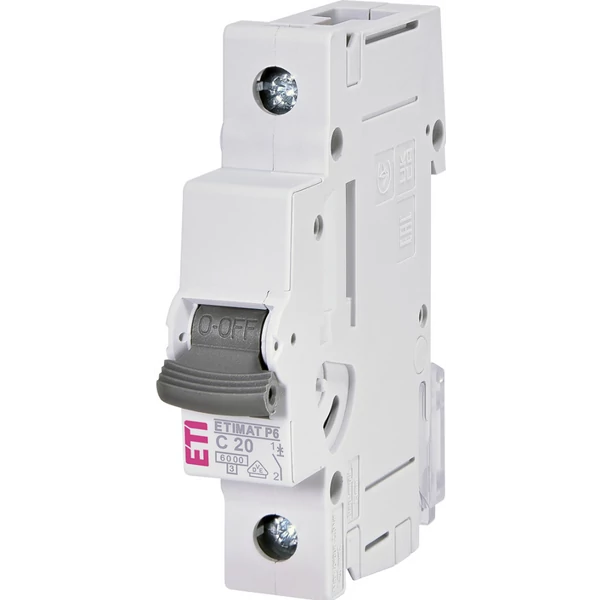

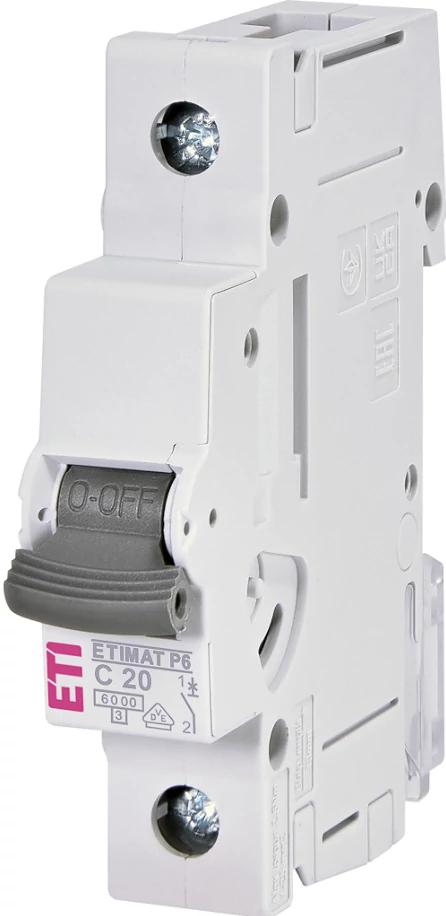

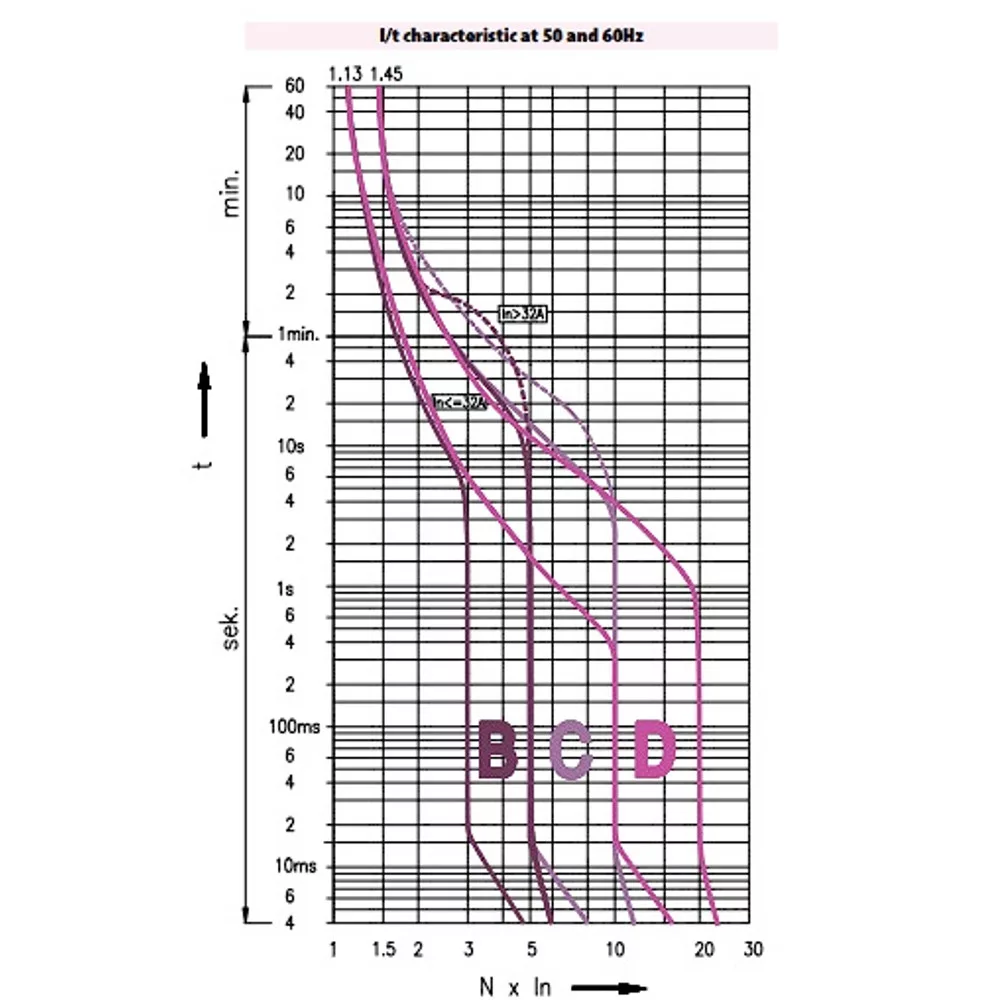

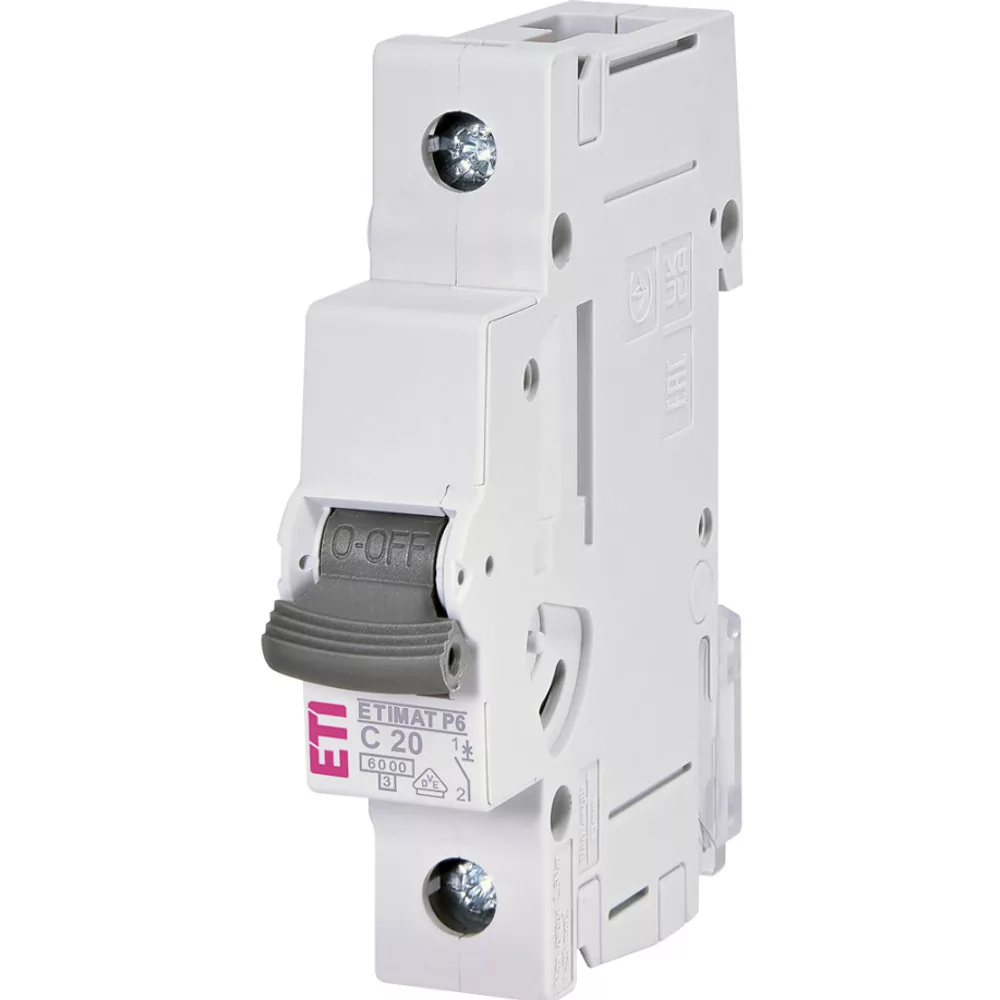

Ez a készülék egy egypólusú moduláris kismegszakító, amelyet a gyártó az „ETIMAT P6” sorozat keretében kínál. Névleges áramerőssége 20 amper („C20A”), tehát olyan áramkörök védelmére alkalmas, ahol a várható folyamatos terhelés nem haladja meg ezt az értéket. A „C” jelkép arra utal, hogy a kioldási karakterisztikája mérsékelten gyors — vagyis a névleges áram többszörösét is képes rövid ideig elviselni indítási áramcsúcsok esetén, majd biztosan működésbe lép, ha a túlterhelés vagy zárlat tartóssá válik. A készülék zárlati megszakítóképessége (Icn) 6 kiloamper, ami azt jelenti, hogy akár 6000 amperes zárlati áram esetén is biztonságosan képes megszakítani az áramkört anélkül, hogy sérülne vagy továbbáramlás történne. A típusszám azt is jelzi, hogy egy modulnyi (18 mm-es szabványos sínhelyet elfoglaló) kivitelű, tehát beépítése szabványos DIN-sínes elosztószekrénybe egyszerűen megoldható.
Elektrikai jellemzői alapján váltóáramú (AC) rendszerekben alkalmazható, névleges feszültsége az adatlap szerint 240 / 415 V, frekvenciája 50–60 Hz. A készülék impulzus-túlfeszültség-állósága (Uimp) 6 kV, tehát megfelelő védelmet nyújt átmeneti túlfeszültségek ellen is. A vezetékek csatlakoztatására alkalmas keresztmetszet 1–25 mm², tehát szilárd vagy tömör vezetékekkel, illetve több-eres vezetékkel is használható. A termék az IEC/EN 60898-1 és az IEC/EN 60947-2 szabványoknak felel meg, így szabványos biztonsági követelményeknek megfelel.
Alkalmazási területeként olyan áramkörök jönnek szóba, mint lakás vagy iroda világítási és dugalj áramkörök, ahol szükség van a túláram- és zárlatvédelemre, ugyanakkor nem indokolt nagyobb megszakítóképességű eszköz alkalmazása. A C-karakterisztikának köszönhetően olyan berendezésekkel is kompatibilis, amelyek indításkor rövid ideig nagyobb áramot igényelhetnek (például kisebb motorok, szivattyúk).
Beépítéskor fontos biztosítani, hogy a választott névleges áramerősség (20 A) megfelelő legyen az adott áramkör terheléséhez; túl magas érték esetén a védelem nem lesz hatékony, túl alacsony érték esetén feleslegesen gyakran oldhat ki a megszakító. Mivel egypólusú kivitelű, a nulla és a védővezeték kezelése különösen fontos az elosztásban — gyakori, hogy a nulla vezetőt külön kell védeni vagy együtt kell kezelni az elosztórendszerben. A DIN-sínes modul-kivitel miatt a szerelhetőség gyors és egyszerű, feltéve, hogy az elosztókapacitás, sínrendszer és hőleadás megfelelő.
Logisztikai adatok:
- EAN kód: 3838895919445
- Súly: 92 g

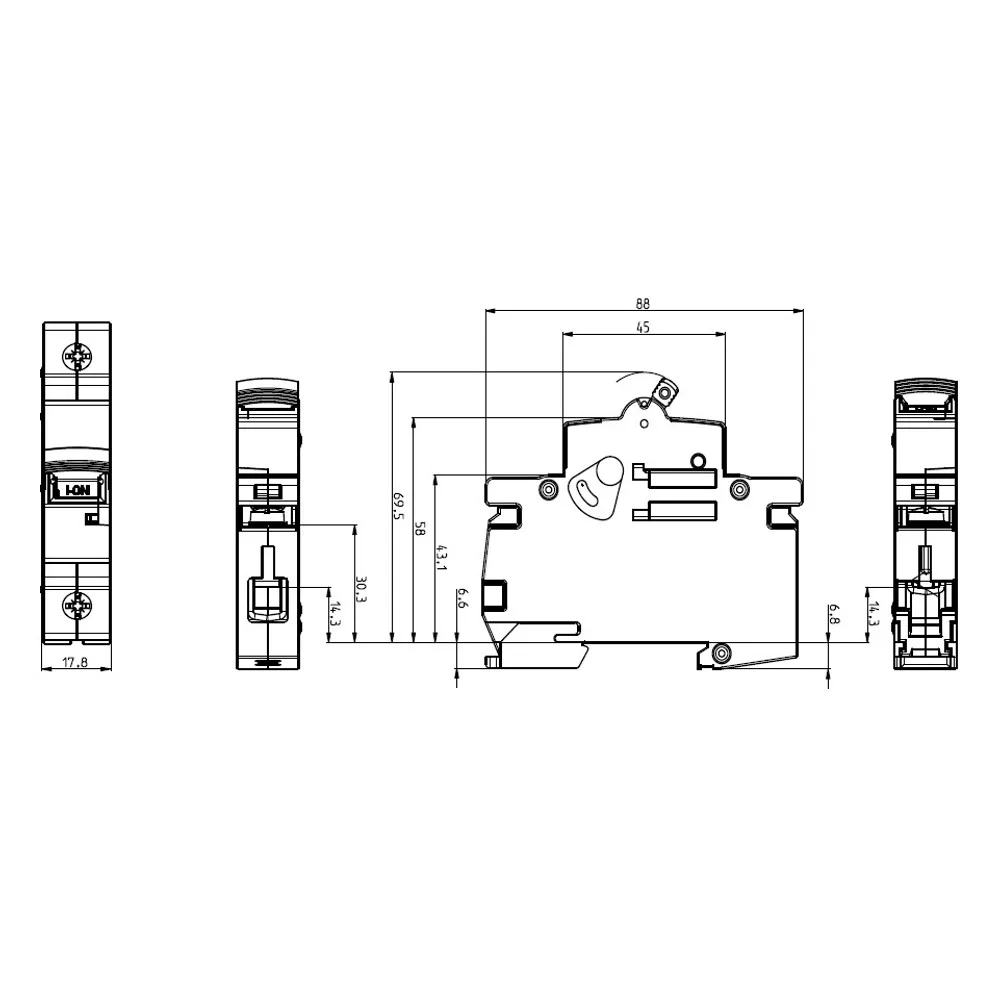

- Szélesség: 18 mm
- Magasság: 89 mm
- Mélység: 75 mm
- Alapcsomagolási egység (db): 1
Besorolás:
- Besorolás: EC000042
- Osztály: Mini megszakító (MCB)
- Kioldási karakterisztika: C

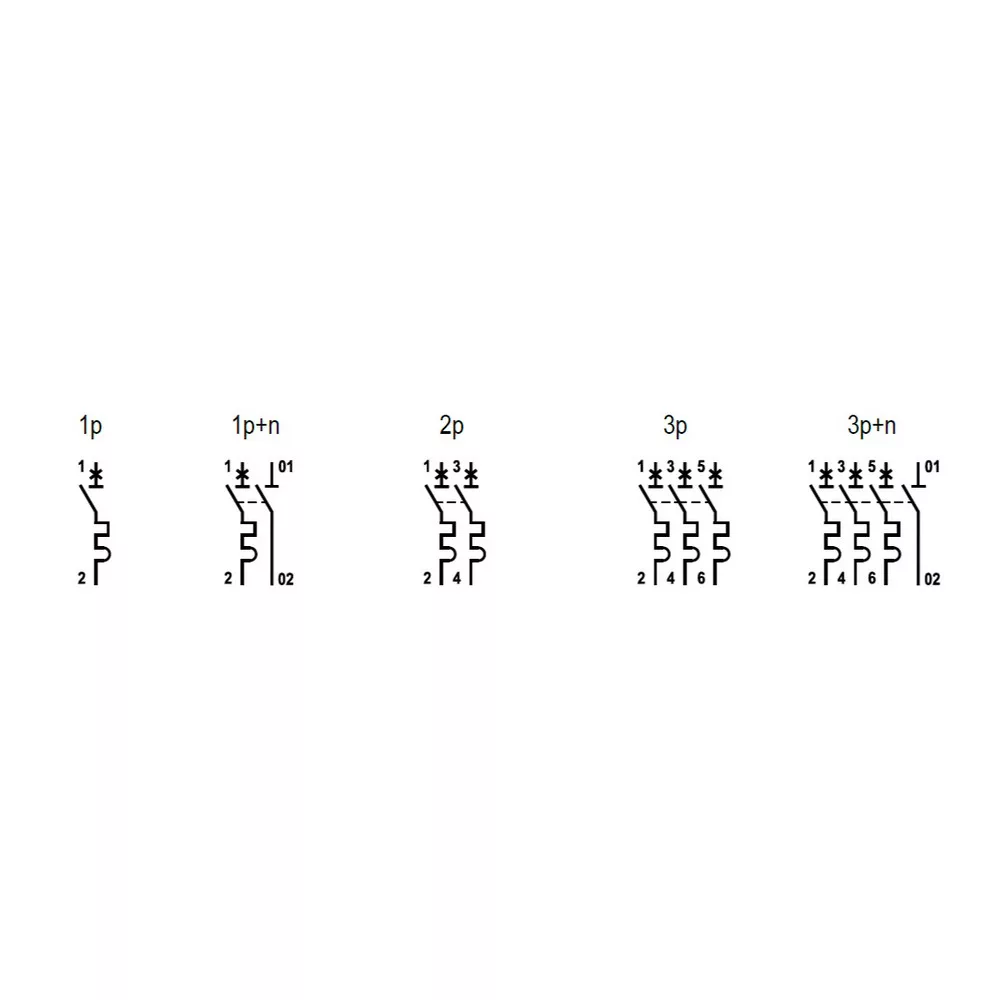

- Pólusok száma (összesen): 1
- Védett pólusok száma: 1
- Névleges áram: 20A
- Névleges feszültség: 240/415V
- Névleges szigetelési feszültség Ui: 500V
- Névleges lökőfeszültség-állóság Uimp: 6kV
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 400 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 400 V-on: 6kA
- Feszültségtípus: AC
- Frekvencia: 50…60Hz

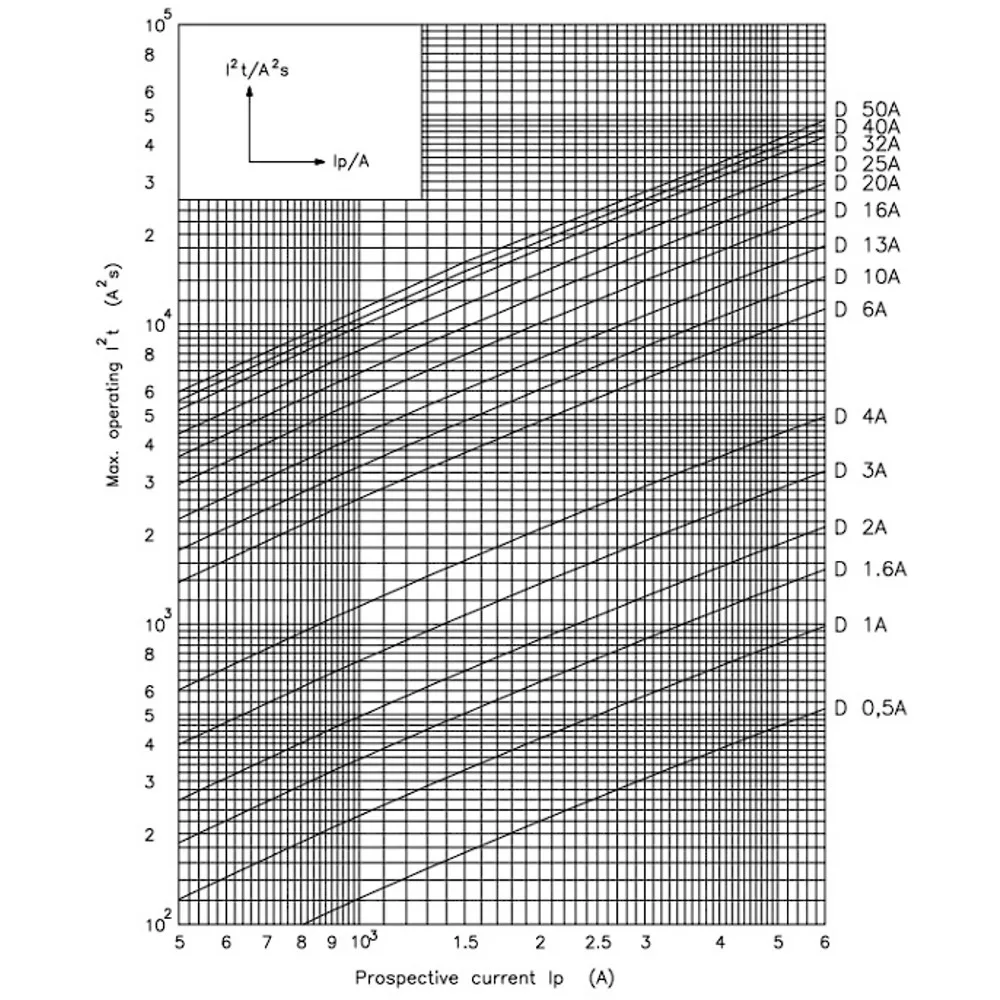

- Áramkorlátozási osztály: 3
- Alkalmas: Süllyesztett szerelés: Igen
- Egyidejűleg kapcsolható nullvezető: Igen
- Túlfeszültségi kategória: 3
- Szennyezettségi fok: 2
- További felszerelés lehetséges: Igen
- Szélesség moduláris távolságok számában: 1
- Beépítési mélység: 70 mm
- Védettség (IP): IP20
- Környezeti hőmérséklet üzem közben: -40…70°C
- Csatlakoztatható vezető keresztmetszet többvezetékes: 1…25 mm²
- Csatlakoztatható vezető keresztmetszet tömör magos: 1…25 mm²
