Leírás és Paraméterek
Leírás:

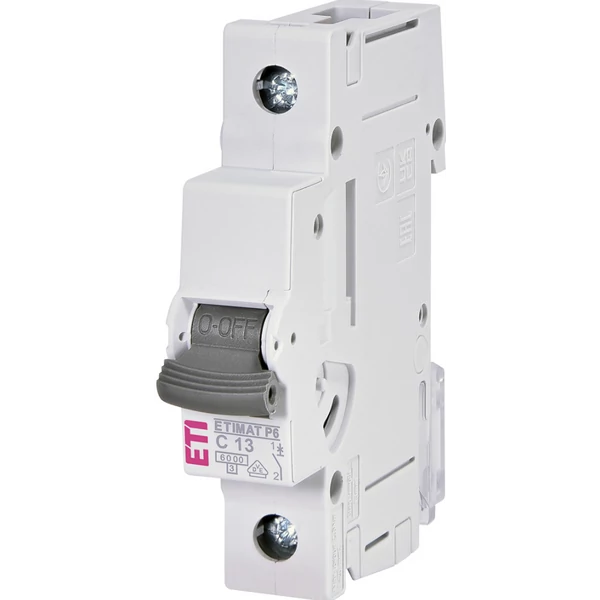

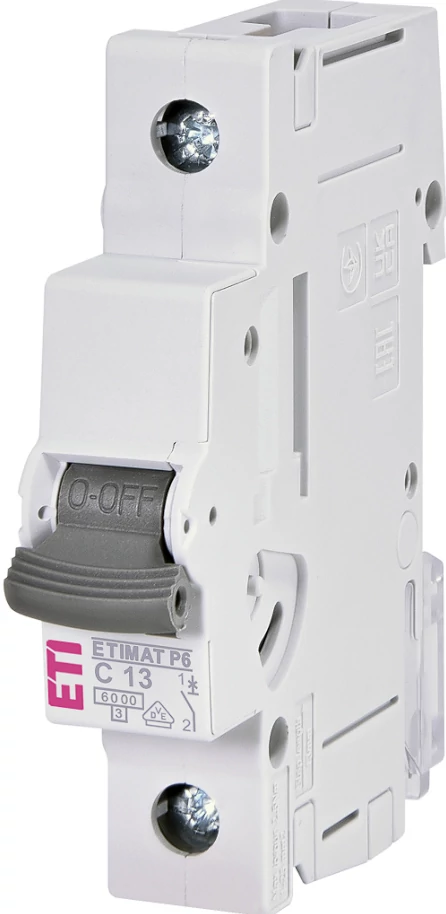

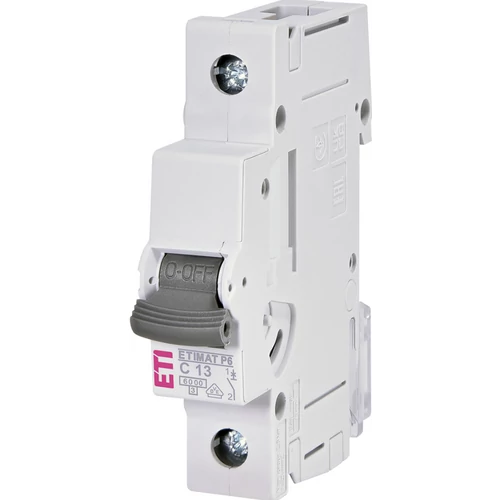

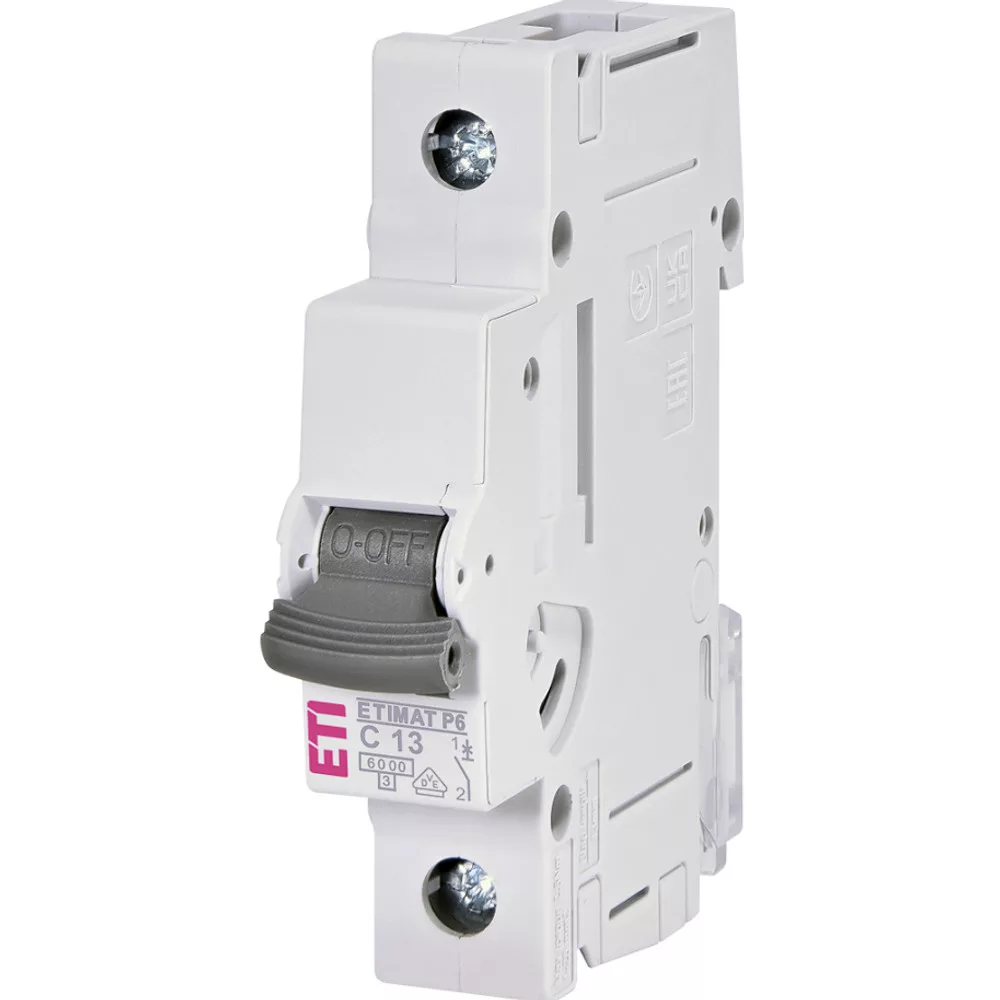

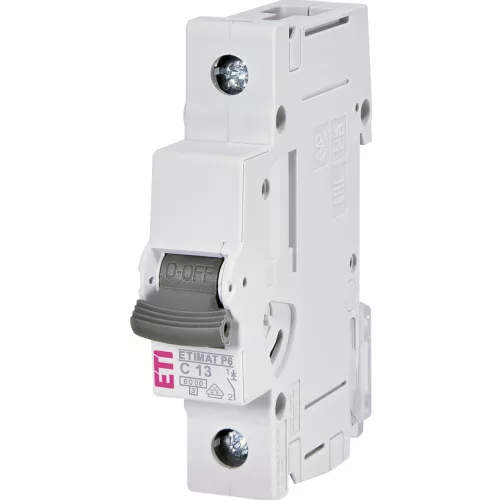

Az ETI 1900029 ETIMAT P6 C13A 1P 6 kA egy egypólusú (1 modul szélességű) kismegszakító, amelyet egyfázisú AC hálózatok védelmére terveztek. A készülék névleges áramfelvétele 13 amper, és C karakterisztikájú, ami azt jelenti, hogy késleltetve lép működésbe kisebb túlterhelések esetén, így jobban bírja az indításkor fellépő nagyobb áramcsúcsokat (például motorok esetén). A megszakító rövidzárlati lekapcsolási képessége 6 kA, vagyis ilyen nagyságrendű zárlati áramnál képes biztonságosan megszakítani az áramkört. A DIN sínre szerelhető kialakítása révén moduláris rendszerben integrálható elektromos elosztókban, és megfelel a nemzetközi szabványok előírásainak a megbízható működés biztosítása érdekében.
Logisztikai adatok:

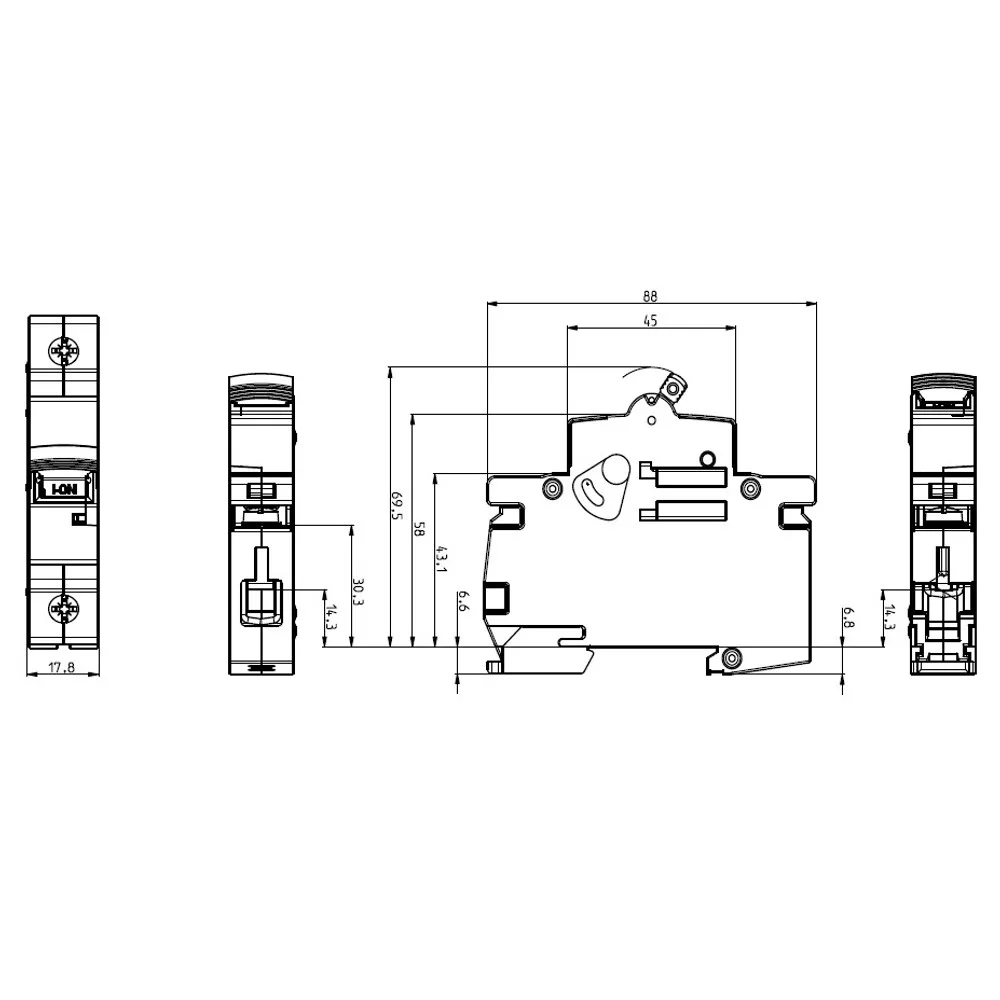

- Súly: 92 g
- Szélesség: 18 mm
- Magasság: 89 mm
- Mélység: 75 mm
- Alapcsomagolási egység (db): 1
- Alapcsomagolás ean kódja: 3838895920229
Besorolás:
- Besorolás: EC000042
- Osztály: Mini megszakító (MCB)

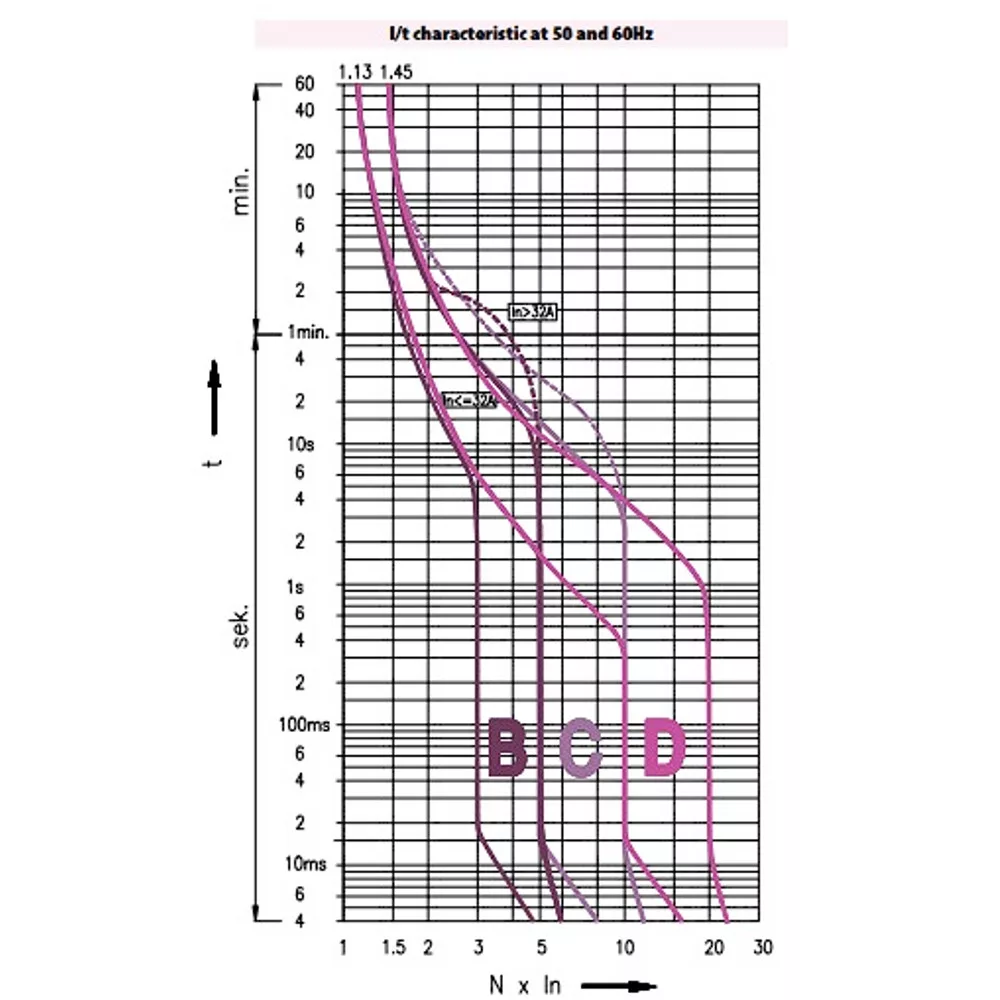

- Kioldási karakterisztika: C

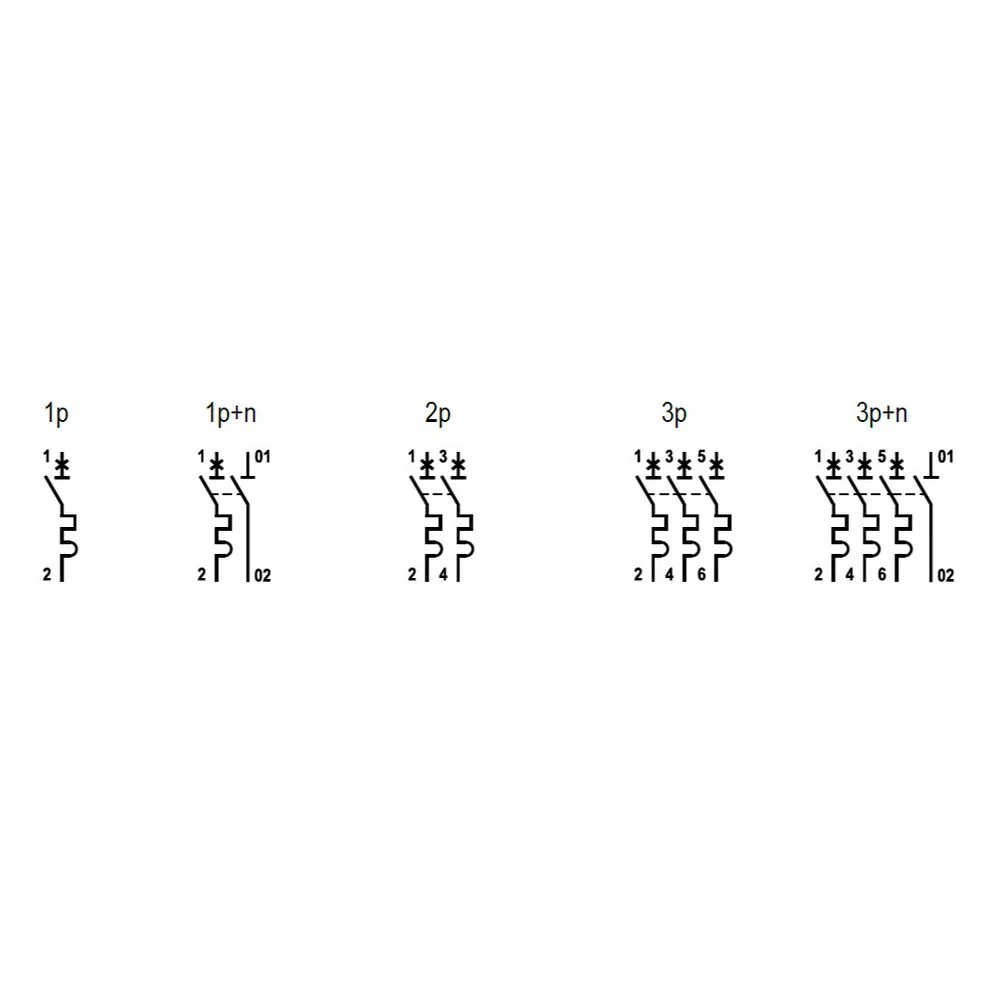

- Pólusok száma (összesen): 1
- Védett pólusok száma: 1
- Névleges áram: 13A
- Névleges feszültség: 240/415V
- Névleges szigetelési feszültség Ui: 500V
- Névleges lökőfeszültség-állóság Uimp: 6kV
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icn az EN 60898 szabvány szerint 400 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 230 V-on: 6kA
- Névleges rövidzárlati megszakítóképesség Icu az IEC 60947-2 szabvány szerint 400 V-on: 6kA
- Feszültségtípus: AC
- Frekvencia: 50…60Hz

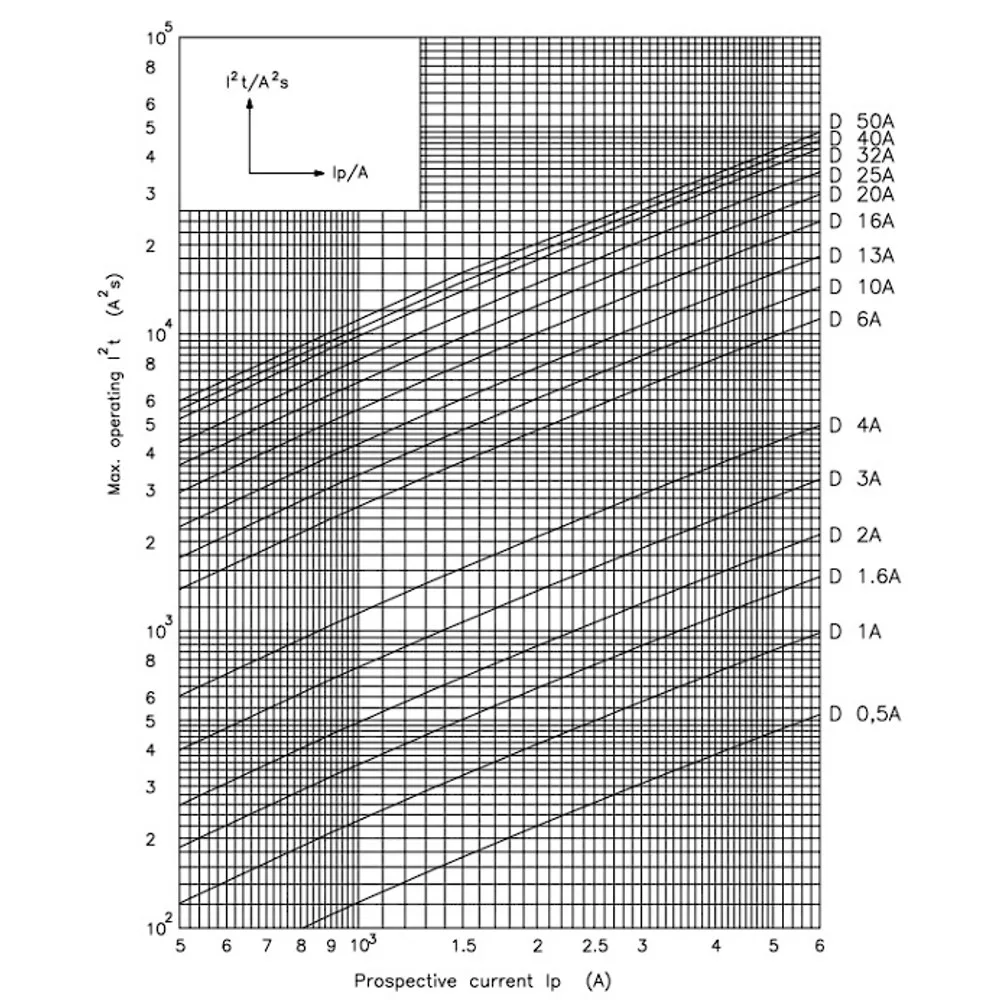

- Áramkorlátozási osztály: 3
- Alkalmas: Süllyesztett szerelés: Igen
- Egyidejűleg kapcsolható nullvezető: Igen
- Túlfeszültségi kategória: 3
- Szennyezettségi fok: 2
- További felszerelés lehetséges: Igen
- Szélesség moduláris távolságok számában: 1
- Beépítési mélység: 70 mm
- Védettség (IP): IP20
- Környezeti hőmérséklet üzem közben: -40…70°C
- Csatlakoztatható vezető keresztmetszet többvezetékes: 1…25 mm²
- Csatlakoztatható vezető keresztmetszet tömör magos: 1…25 mm²
